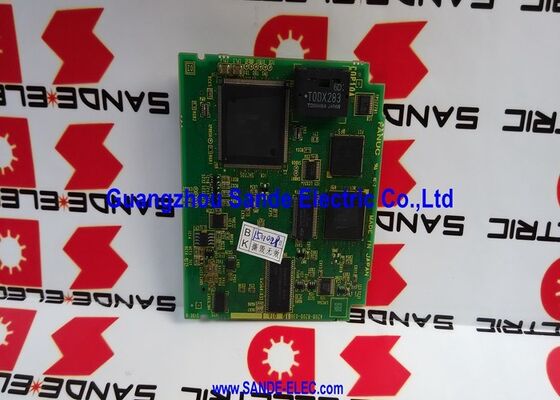

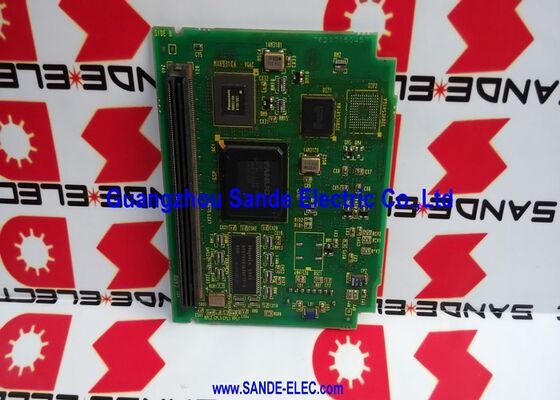

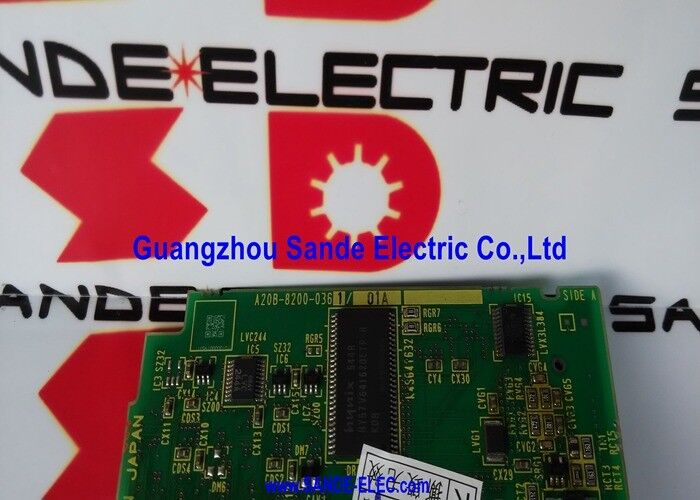

A20B-8200-0361 | Card đồ họa LCD + servo 2 trục FSSB dòng 0i-TC dòng FANUC — PCB chức năng kép / Máy tiện hai trục / Nền tảng 0i-C

Một thẻ, hai chức năng quan trọng

A20B-8200-0361 là một PCB duy nhất thực hiện hai vai trò riêng biệt và thiết yếu trong bộ điều khiển máy tiện CNC 0i-TC:

Bộ điều khiển servo FSSB (2 kênh):Bảng mạch tạo ra tín hiệu truyền thông FSSB (Bus nối tiếp servo sợi quang) cho hai trục servo của máy tiện - điển hình là X (trượt chéo) và Z (vận chuyển). FSSB là bus nối tiếp cáp quang của FANUC mang các lệnh vị trí từ CNC đến bộ khuếch đại servo và trả về phản hồi bộ mã hóa cho CNC.

Công cụ đồ họa LCD:Bảng đồng thời điều khiển màn hình LCD của CNC - tạo ra tín hiệu đầu ra video tạo ra màn hình giao diện người vận hành nhìn thấy trên màn hình tích hợp của máy tiện. Các thông báo cảnh báo, nội dung chương trình, hiển thị vị trí và các trang bù công cụ đều bắt nguồn từ chức năng đồ họa này.

Kết hợp cả hai chức năng trên một thẻ duy nhất là một quyết định mang tính kiến ​​trúc dành riêng cho cấu hình máy tiện hai trục 0i-TC. Nó giảm số lượng bo mạch trong bộ điều khiển, giữ cho bộ điều khiển 0i-C nhỏ gọn và đáp ứng chính xác nhu cầu của máy 2 trục.

Thông số kỹ thuật chính

0i-TC — Dòng thẻ này được thiết kế cho

FANUC Series 0i-TC (Trung tâm tiện Series 0i, Model C) là biến thể được cấu hình bằng máy tiện của nền tảng 0i-C. Trong đó 0i-MC phục vụ các trung tâm gia công có 3 trục trở lên thì 0i-TC được tối ưu hóa cho các nguyên công tiện - cụ thể là cấu hình 2 trục (X và Z) bao gồm phần lớn các ứng dụng máy tiện CNC.

A20B-8200-0361 là card đồ họa/servo duy nhất trong hệ thống 0i-TC. Bộ điều khiển 0i-TC hoàn chỉnh bao gồm: PCB 0i-C chính, thẻ nhớ FROM/SRAM, card đồ họa/FSSB kết hợp này và bảng điều khiển LCD. Ngăn xếp bốn phần tử nhỏ gọn này là bộ não điện tử hoàn chỉnh của máy tiện.

Khi A20B-8200-0361 bị lỗi, cả màn hình và giao tiếp servo đều dừng đồng thời. Máy tiện không thể di chuyển trục của nó (không có lệnh FSSB) và không thể hiển thị bất kỳ nội dung nào (mất chức năng đồ họa). Cả hai triệu chứng này đều là đặc điểm của thẻ chức năng kép này.

Kịch bản ứng dụng

Màn hình trống của máy tiện 0i-TC và cảnh báo servo:Máy tiện CNC 0i-TC bật nguồn nhưng hiển thị màn hình trống và ngay lập tức tạo mã cảnh báo servo. Cả hai triệu chứng xảy ra cùng nhau đều xác nhận A20B-8200-0361 là thành phần bị lỗi chứ không phải lỗi servo hoặc màn hình riêng biệt. Thay thế khôi phục cả hai chức năng cùng một lúc.

Nâng cấp máy tiện CNC:Bộ điều khiển máy tiện 0i-TC cũ hơn đang được nâng cấp ở cấp độ bảng mạch. A20B-8200-0361 được thay thế cùng với bo mạch chính và thẻ nhớ để thiết lập lại tuổi thọ sử dụng điện tử của toàn bộ bộ điều khiển.

Câu hỏi thường gặp

Câu hỏi 1: A20B-8200-0361 có thể được sử dụng trên phiên bản 0i-MC (trung tâm gia công) của nền tảng 0i-C không?

Không. A20B-8200-0361 được thiết kế dành riêng cho cấu hình 0i-TC (trung tâm quay) với chính xác 2 kênh servo FSSB (trục X và Z). Biến thể trung tâm gia công 0i-MC sử dụng card đồ họa/servo khác với các kênh FSSB bổ sung để bao phủ 3 trục trở lên. Các bo mạch vật lý khác nhau và không thể thay thế được giữa các biến thể TC và MC.

Câu hỏi 2: Việc thay thế A20B-8200-0361 có yêu cầu cấu hình lại việc gán trục FSSB không?

Các tham số gán trục FSSB được lưu trữ trong bộ nhớ tham số SRAM của CNC - không phải trong chính thẻ A20B-8200-0361. Sau khi lắp thẻ thay thế, CNC sẽ đọc các thông số FSSB hiện có và thiết lập lại giao tiếp với bộ khuếch đại servo. Không cần nhập lại tham số FSSB nếu mô-đun SRAM được truyền nguyên vẹn từ hệ thống gốc.

Câu 3: Hệ thống CNC tương thích với A20B-8200-0361 là gì?

Các hệ thống tương thích có ký hiệu trong phạm vi A02B-03xx-Bxxx — cụ thể là cấu hình 0i-TC. PCB 0i-C chính (A20B-8200-039x) là bo mạch chủ. Xác nhận chỉ định hệ thống cụ thể từ tài liệu của máy trước khi đặt hàng.

Câu hỏi 4: Nếu chỉ màn hình bị lỗi trên máy tiện 0i-TC thì A20B-8200-0361 có cần thay thế không?

Do các chức năng đồ họa và servo FSSB dùng chung một bo mạch vật lý nên lỗi hiển thị trên máy tiện 0i-TC không có cảnh báo servo vẫn có thể chỉ ra lỗi A20B-8200-0361 một phần. Trước khi kết luận thẻ bị lỗi, hãy kiểm tra xem đèn nền LCD và bảng LCD có hoạt động không. Nếu phần cứng LCD được xác nhận là nguyên vẹn và màn hình vẫn tối hoặc bị hỏng thì phần đồ họa của A20B-8200-0361 có thể đã bị lỗi và bo mạch cần được thay thế.

Câu hỏi 5: Dữ liệu sao lưu nào là quan trọng trước khi thay thế A20B-8200-0361?

Bản thân thẻ A20B-8200-0361 không chứa dữ liệu được lưu trữ. Dữ liệu được lưu giữ trong thẻ nhớ FROM và SRAM. Trước khi thay thế A20B-8200-0361, hãy thực hiện sao lưu toàn bộ tất cả các tham số CNC, chương trình bộ phận, bù dao và bù dao thông qua chức năng sao lưu ALL IO của CNC. Nếu pin SRAM cũng hiển thị cảnh báo điện áp thấp, hãy thay pin trước để tránh mất dữ liệu SRAM trong quá trình thay bo mạch.
