| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-8200-0543 |
FANUC Series 0i-D là nền tảng CNC 0i thế hệ thứ tư (sau 0i-A, 0i-B và 0i-C). Trong hệ thống phân cấp CNC của FANUC, 0i-D là tùy chọn có độ tin cậy cao, tiết kiệm chi phí cho các máy công cụ đa năng - trung tâm gia công (0i-MD) và trung tâm tiện (0i-TD) không yêu cầu khả năng đa trục tiên tiến của dòng 30i hoặc 31i.

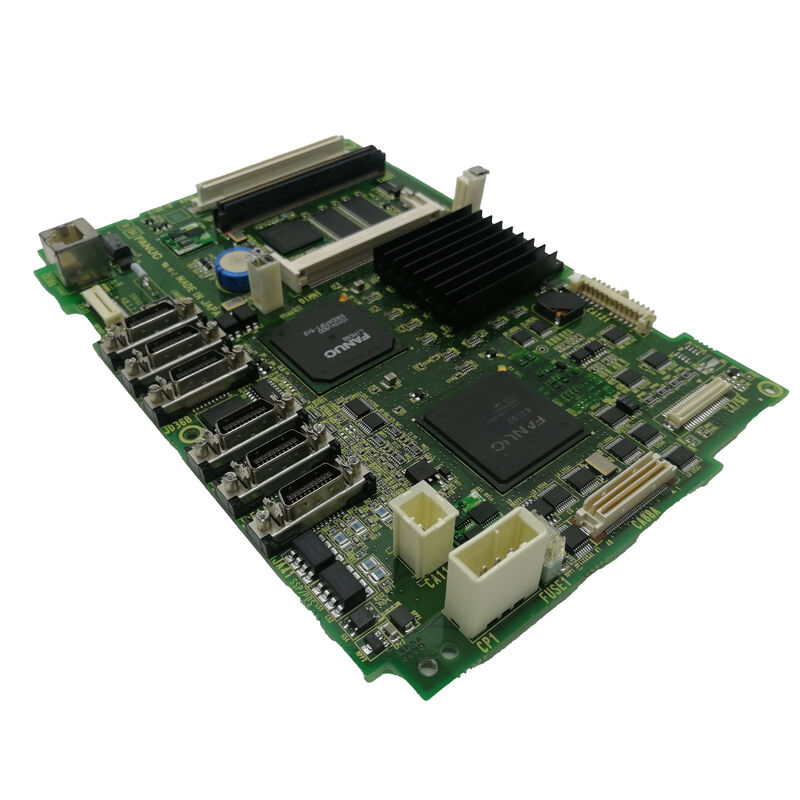

Thế hệ 0i-D mang lại những tiến bộ có ý nghĩa so với các thế hệ trước: hiệu suất servo được cải thiện, PMC có khả năng cao hơn (đường dẫn nâng cấp SA1 lên SB7 PMC) và chức năng PC tích hợp. A20B-8200-0543 là bo mạch chính A3 cho thế hệ này — bo mạch chủ vật lý mà tất cả các thẻ tùy chọn và mô-đun kết nối bên trong bộ điều khiển 0i-D.
| tham số | Giá trị |
|---|---|
| Hệ thống CNC | FANUC 0i-D (0i-MD / 0i-TD) |
| Loại bảng | PCB chính A3 |
| Quyền lực | 5VDC, 1.8A, 9W |
| làm mát | Không khí cưỡng bức |
| Nhiệt độ hoạt động | 0°C đến 55°C |
| Cân nặng | 0,45kg |
| Rung | 0,5G |
| Sốc | 15G |
| Ethernet | Có (chức năng PC) |
A20B-8200-0543 bao gồm chức năng PC có cổng Ethernet. Đây là một tính năng quan trọng của thế hệ 0i-D giúp phân biệt nó với các thế hệ 0i trước đó. Chức năng PC cho phép:
DNC (Điều khiển số trực tiếp):Các chương trình bộ phận có thể được truyền trực tuyến tới CNC từ PC được kết nối qua mạng Ethernet mà không cần tải chương trình vào bộ lưu trữ chương trình của CNC. Các chương trình dài không vừa trong bộ nhớ sẽ chạy trực tiếp từ máy chủ PC.
Thu thập dữ liệu:Trạng thái máy, dữ liệu thực hiện chương trình và số lượng sản xuất có thể được truyền đến hệ thống mạng của nhà máy thông qua Ethernet. Khả năng kết nối này hỗ trợ tích hợp Hệ thống thực thi sản xuất (MES) mà không cần phần cứng giao tiếp bổ sung.
Quản lý chương trình:Thư viện chương trình được lưu trữ trên máy chủ mạng có thể truy cập được tại máy thông qua kết nối Ethernet, giúp đơn giản hóa việc sản xuất nhiều chương trình.
Lỗi bo mạch chính của trung tâm gia công 0i-MD:FANUC 0i-MD CNC không khởi động được - màn hình LCD vẫn trống và không có nguồn trục nào được thiết lập. Sau khi xác nhận nguồn điện chính xác, A20B-8200-0543 được xác định là main board bị lỗi. Việc thay thế sẽ khôi phục trình tự khởi động của CNC và khôi phục tham số từ bản sao lưu sẽ đưa máy trở lại trạng thái sản xuất.
Mất kết nối Ethernet:Trung tâm tiện 0i-TD mất kết nối mạng Ethernet được sử dụng để truyền phát chương trình DNC. Điều tra xác nhận cổng Ethernet trên A20B-8200-0543 không thành công. Việc thay thế bo mạch sẽ khôi phục chức năng mạng DNC, cho phép tiếp tục truyền phát chương trình.
Nâng cấp hệ thống 0i-D:Một trung tâm gia công 0i-MD cũ hơn được tân trang lại. A20B-8200-0543 được thay thế như một phần của quá trình đổi mới toàn bộ thiết bị điện tử cùng với các bo mạch khác trong bộ phận CNC, thiết lập lại tuổi thọ sử dụng của bo mạch chính.
Câu hỏi 1: A20B-8200-0543 tương thích với những mẫu CNC 0i-D nào?
A20B-8200-0543 được xác nhận cho FANUC 0i-MD (trung tâm gia công) và 0i-TD (trung tâm tiện) ở thế hệ 0i-D. Các ký hiệu của bộ điều khiển tương thích bao gồm dòng A02B-0319-Bxxx (0i-MD). Đối với các cấu hình hoặc loại phụ 0i-D khác, hãy xác nhận ký hiệu A02B của bộ điều khiển cụ thể với danh sách phụ tùng thay thế A20B-8200-0543 trước khi đặt hàng.
Câu hỏi 2: Việc thay thế A20B-8200-0543 có ảnh hưởng đến cấu hình Ethernet không?
Địa chỉ MAC Ethernet và các tham số mạng (địa chỉ IP, mạng con, cổng) thường được lưu trữ trong bộ nhớ cố định trên bo mạch chính hoặc trong khu vực cấu hình hệ thống của CNC. Khi lắp A20B-8200-0543 thay thế, có thể cần phải nhập lại các thông số mạng Ethernet. Địa chỉ MAC của bo mạch thay thế có thể khác với địa chỉ ban đầu — hãy thông báo cho quản trị viên mạng để việc đặt trước DHCP hoặc gán địa chỉ IP cố định có thể được cập nhật nếu cần.
Câu hỏi 3: A20B-8200-0543 có tương thích với thế hệ 0i-C hoặc 0i-B không?
Không. A20B-8200-0543 dành riêng cho thế hệ 0i-D. Các thế hệ 0i trước đây sử dụng số bộ phận bo mạch chính khác nhau trong các dòng A20B khác nhau: 0i-C sử dụng các bo mạch trong phạm vi A16B-3200-049x; 0i-B cũng sử dụng các bo mạch trong phạm vi A16B-3200-049x. Bo mạch chính A20B-8200-xxxx của 0i-D không tương thích với kiến trúc phần cứng 0i trước đó.
Câu hỏi 4: Yêu cầu làm mát được đề xuất cho A20B-8200-0543 là gì?
Bo mạch yêu cầu không khí lưu thông cưỡng bức - nó không được xếp hạng để làm mát đối lưu tự nhiên. Hệ thống quạt làm mát bên trong bộ điều khiển 0i-D cung cấp luồng không khí này. Trước và sau khi thay thế bo mạch, hãy kiểm tra xem quạt làm mát của bộ điều khiển có hoạt động chính xác không. Một chiếc quạt bị hỏng mà không được chú ý sau khi thay bo mạch chính có thể khiến bo mạch mới quá nóng và hỏng sớm. Vận hành A20B-8200-0543 trên 55°C sẽ làm giảm độ tin cậy và tuổi thọ sử dụng của nó.
Câu hỏi 5: Cần có kiến thức nâng cao nào để thay thế A20B-8200-0543?
CNC Mua sắm lưu ý rằng "cần có kiến thức cụ thể và nâng cao nhất định" để thay thế bo mạch chính này, đặc biệt đối với các hệ thống có chức năng PC. Sự phức tạp xuất phát từ: (1) nhu cầu sao lưu dữ liệu đầy đủ, được xác minh trước khi thay thế; (2) Các bước cấu hình chức năng Ethernet và PC sau khi lắp; (3) Tải lại phần mềm CNC nếu mô-đun FROM cũng đang được thay thế; và (4) tháo rời bộ phận LCD/MDI về mặt vật lý để tiếp cận bảng mạch chính. Các kỹ thuật viên không quen với hệ thống FANUC 0i-D nên mời kỹ sư dịch vụ FANUC đủ trình độ tham gia vào quá trình thay thế.
