Đầu đọc quang loại B | Thiết bị phản hồi 12 chân | Động cơ trục chính AC FANUC thế hệ đầu | Phản hồi tốc độ và định hướng trục chính | Mã đặt hàng: A290-1003-V320 | Sản xuất tại Nhật Bản
Trước khi trung tâm gia công CNC có thể định hướng trục chính để thay đổi dao cụ, trước khi bộ điều khiển có thể thực hiện bước ren trên máy tiện, trước khi có thể thực hiện chức năng taro cứng — vị trí và tốc độ của động cơ trục chính phải được báo cáo về bộ điều khiển theo thời gian thực. Chức năng đó thuộc về cảm biến động cơ trục chính. Trên các động cơ trục chính AC FANUC thế hệ đầu, bộ phận chịu trách nhiệm phản hồi đó là A20B-9000-0300.

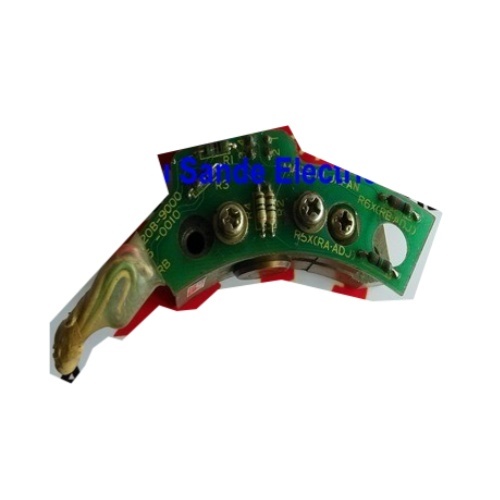

Đây là cảm biến đầu đọc quang loại B, được thiết kế và sản xuất bởi FANUC tại Nhật Bản dành riêng cho các biến thể động cơ trục chính AC nắp đen và nắp đỏ đã trang bị cho hàng nghìn trung tâm gia công CNC, trung tâm tiện và máy EDM từ những năm 1980 đến đầu những năm 1990. Mã đặt hàng chính thức của FANUC là A290-1003-V320, mặc dù số tham chiếu A20B-9000-0300 là hình thức mà nó được lưu hành trên thị trường bảo trì và phụ tùng thay thế CNC.

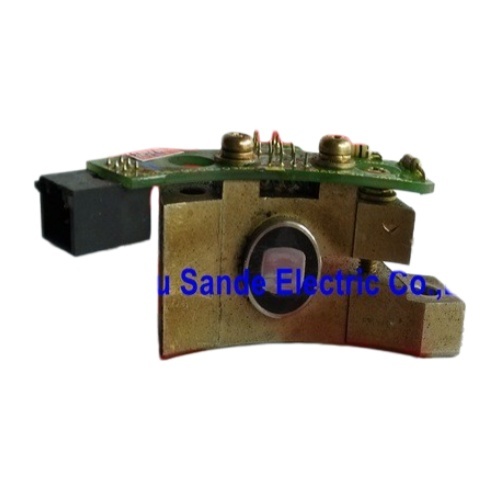

Cảm biến được bán dưới dạng một cụm hoàn chỉnh — bảng mạch đầu đọc quang với phần cứng lắp đặt và, tùy thuộc vào nhà cung cấp, có hoặc không có cáp kết nối. Không có bộ phận phụ nào để tìm nguồn cung ứng riêng biệt.
Hệ thống ổ đĩa trục chính AC FANUC phụ thuộc vào phản hồi liên tục từ động cơ trục chính để duy trì tốc độ được kiểm soát, thực hiện dừng định hướng và trong các cấu hình ổ đĩa có khả năng, cho phép các chức năng trục chính được kiểm soát vị trí. A20B-9000-0300 là nguồn vật lý của phản hồi đó. Được lắp đặt ở phía sau thân động cơ trục chính, cảm biến đọc một bánh răng mục tiêu trên trục động cơ và tạo ra chuỗi xung mà ổ đĩa trục chính và bộ điều khiển CNC sử dụng để tính toán RPM trục chính thực tế và theo dõi vị trí góc.
Ba chức năng cụ thể trong CNC phụ thuộc trực tiếp vào sự hiện diện và hoạt động chính xác của cảm biến này:
Điều chỉnh tốc độ trục chính — Bộ khuếch đại trục chính sử dụng đầu ra của cảm biến làm phản hồi tốc độ thực tế để đóng vòng lặp tốc độ. Nếu không có tín hiệu hợp lệ, ổ đĩa không thể duy trì tốc độ trục chính đã lập trình trước các tải cắt thay đổi và trong hầu hết các cấu hình sẽ tạo ra cảnh báo và ngăn hoạt động trục chính hoàn toàn.
Định hướng trục chính (M19) — Lệnh định hướng đặt trục chính ở một vị trí góc cố định để thay đổi dao cụ tự động. Vòng lặp vị trí cho định hướng được đóng thông qua cảm biến trục chính. Nếu cảm biến bị lỗi hoặc mất tính toàn vẹn tín hiệu, trục chính sẽ không đạt được vị trí định hướng hoặc sẽ quay liên tục mà không dừng lại — một hành vi thường được báo cáo trên các tài nguyên khắc phục sự cố FANUC và là dấu hiệu đáng tin cậy của lỗi cảm biến.
Các chức năng đồng bộ trục chính — Các chu kỳ ren trên máy tiện, taro cứng trên trung tâm gia công (nếu được hỗ trợ bởi thế hệ ổ đĩa) và bất kỳ chu kỳ nào yêu cầu bộ điều khiển biết vị trí trục chính theo thời gian thực đều phụ thuộc vào đầu ra xung của cảm biến phải sạch, nhất quán và chính xác về pha.
A20B-9000-0300 được thiết kế cho thế hệ đầu của động cơ trục chính AC FANUC — các biến thể nắp đen và nắp đỏ ban đầu, tiền thân của dòng Alpha. Trong phân loại DNC Electronics được các chuyên gia FANUC sử dụng, các động cơ này thuộc các dòng 07xx và 10xx (các mẫu nắp đen sớm nhất) và tiếp tục đến các động cơ dòng S, P và I bao gồm các ký hiệu khung 072x đến 076x, nơi giao diện cảm biến loại B được chỉ định.
| Thế hệ động cơ | Màu nắp cuối | Loại cảm biến | Tương thích A20B-9000-0300 |
|---|---|---|---|
| AC rất sớm (07xx/10xx) | Đen | Loại BZ | Thông qua tham chiếu chéo (A20B-9000-0010/0500 chính) |
| Dòng S/P/I (072x–076x) | Đen & Đỏ | Loại B | ✓ Ứng dụng chính |
| Dòng Alpha (a1–a50) | — | Loại MZ/CZ | ✗ Gia đình cảm biến khác |
Đối với động cơ trục chính dòng S và P — những động cơ chủ lực của các máy công cụ thời kỳ FANUC 0, 6, 10, 11 và 15 — A20B-9000-0300 là cảm biến loại B phù hợp. Nếu máy sử dụng động cơ trục chính dòng Alpha hoặc Alpha i, cần một loại cảm biến khác.
Các máy thường tìm thấy cảm biến A20B-9000-0300 phản ánh cơ sở lắp đặt của các máy công cụ được điều khiển bằng FANUC từ thời kỳ đó. Các ví dụ được ghi nhận bao gồm các trung tâm gia công dọc Kitamura MY Center-2B với bộ điều khiển FANUC 11M, máy tiện CNC Hardinge CHNC và máy EDM AGIE AGIECUT — một mặt cắt cho thấy nền tảng động cơ trục chính AC FANUC sớm đã được áp dụng rộng rãi như thế nào trên các nhà sản xuất máy và loại máy.
Các bộ điều khiển CNC FANUC được ghép nối với các động cơ trục chính này — dòng 0, dòng 3, dòng 6, dòng 10/11/15 — bản thân chúng vẫn hoạt động trên các máy trên toàn thế giới. Cảm biến trục chính là một trong những bộ phận hao mòn trên các máy này. Không giống như cuộn dây động cơ hoặc vòng bi, thường hao mòn dần dần, lỗi cảm biến có xu hướng đột ngột: sự cố nhiễm bẩn, va đập cơ học hoặc đơn giản là mỏi nhiệt lâu dài của các bộ phận quang học và bảng mạch. Khi cảm biến bị lỗi, máy sẽ dừng.
A20B-9000-0380 xuất hiện cùng với A20B-9000-0300 trong danh sách của nhiều chuyên gia phụ tùng FANUC và được liệt kê chéo là bộ phận tương thích/liên quan. Cả hai đều là cảm biến loại B cho phạm vi động cơ trục chính AC thế hệ đầu. Khi tìm nguồn cung ứng bộ phận thay thế, nên xác nhận biến thể động cơ chính xác và kiểm tra cả hai số bộ phận — cảm biến được xuất xưởng từ nhà máy cùng với động cơ là tài liệu tham khảo cuối cùng, và vỏ sau hoặc bảng tên của động cơ có thể xác định trực tiếp mã cảm biến ban đầu.
Cảm biến A20B-9000-0300 tồn kho mới cực kỳ khan hiếm. Sản xuất chính thức của FANUC cho thế hệ động cơ trục chính này đã ngừng từ lâu và nguồn cung thị trường còn lại đến từ ba nguồn: hàng tồn kho dư thừa của nhà máy cũ, các đơn vị được tháo ra từ máy trong quá trình nâng cấp hoặc ngừng hoạt động, và các đơn vị được tân trang lại bởi các trung tâm sửa chữa chuyên dụng FANUC.
Các chuyên gia FANUC uy tín chỉ kiểm tra các cảm biến này khi được gửi kèm với động cơ trục chính hoàn chỉnh — kiểm tra cảm biến độc lập mà không có bánh răng mục tiêu và cách lắp đặt của động cơ không tái tạo được điều kiện hoạt động trong máy. Khi mua một bộ phận thay thế, bảo hành từ 90 đến 180 ngày từ một đơn vị sửa chữa chuyên nghiệp, người kiểm tra với động cơ đã lắp đặt là tiêu chuẩn thực tế trên phân khúc thị trường này.
Q1: Làm thế nào để xác nhận A20B-9000-0300 là cảm biến phù hợp cho động cơ trục chính FANUC cụ thể của tôi?
Phương pháp đáng tin cậy nhất là kiểm tra vỏ sau hoặc bảng tên của động cơ trục chính — số bộ phận cảm biến ban đầu thường được in hoặc dán nhãn trên thân động cơ gần vị trí lắp đặt cảm biến. Nếu không có tài liệu của động cơ, mã định danh dòng động cơ (có thể nhìn thấy trên bảng tên động cơ dưới dạng mã kiểu máy trong khoảng 072x–076x đối với động cơ dòng S/P/I) sẽ xác nhận khả năng tương thích với cảm biến loại B. Nếu động cơ nằm trong máy có bộ điều khiển FANUC dòng 10, 11 hoặc 15 và sử dụng động cơ trục chính AC nắp đen hoặc nắp đỏ, A20B-9000-0300 là ứng cử viên chính. A20B-9000-0380 liên quan cũng nên được kiểm tra vì nó bao gồm một phạm vi động cơ trục chính AC sớm chồng chéo.
Q2: Các triệu chứng nào cho thấy cảm biến A20B-9000-0300 đã bị lỗi?
Biểu hiện phổ biến nhất là lỗi định hướng trục chính — trục chính được lệnh M19 hoặc không dừng ở vị trí mục tiêu hoặc quay liên tục mà không đạt được điểm dừng định hướng. Triệu chứng phổ biến thứ hai là cảnh báo trục chính trên CNC khi khởi động hoặc trong quá trình tăng tốc, trong đó ổ đĩa báo cáo không có tín hiệu phản hồi tốc độ hoặc tín hiệu phản hồi không nhất quán. Trong một số trường hợp, điều chỉnh tốc độ trục chính trở nên thất thường trước khi lỗi hoàn toàn — RPM đã lập trình không thể duy trì trước tải cắt. Bất kỳ điều kiện nào trong số này trên ổ đĩa trục chính AC FANUC thế hệ đầu đều cần kiểm tra cảm biến trước khi loại bỏ bộ khuếch đại hoặc động cơ.
Q3: Có thể kiểm tra cảm biến trên bàn mà không cần động cơ trục chính không?
Kiểm tra có ý nghĩa cảm biến quang học này trên bàn yêu cầu bánh răng mục tiêu của động cơ (đĩa có răng hoặc khe mà cảm biến đọc) và một cách lắp đặt phù hợp tái tạo khoảng cách cảm biến-mục tiêu được chỉ định cho động cơ. Kiểm tra độc lập với nguồn điện bàn có thể xác nhận rằng các bộ phận điện tử của bảng mạch đang hoạt động, nhưng sẽ không phát hiện các vấn đề về độ nhạy khoảng cách, nhiễm bẩn trên đường quang học hoặc các lỗi không liên tục chỉ biểu hiện dưới các điều kiện rung động và nhiệt độ của trục chính đang hoạt động. Vì lý do này, các chuyên gia FANUC cung cấp dịch vụ kiểm tra cảm biến thực hiện nó một cách chính xác với cụm động cơ hoàn chỉnh.
Q4: A20B-9000-0300 có tương thích với động cơ trục chính FANUC dòng Alpha không?
Không. Động cơ trục chính dòng Alpha và Alpha i sử dụng một loại cảm biến khác — cảm biến loại MZ hoặc CZ với cách lắp đặt vật lý khác, cấu hình đầu nối khác và giao diện tín hiệu khác. A20B-9000-0300 dành riêng cho các động cơ trục chính AC FANUC dòng S, P và I cũ hơn. Việc lắp đặt cảm biến loại B vào động cơ Alpha hoặc cố gắng điều chỉnh dây dẫn không được hỗ trợ hoặc khả thi. Nếu máy sử dụng động cơ trục chính dòng Alpha, cảm biến phù hợp là từ dòng A20B-2002-xxxx hoặc A20B-2200-xxxx tùy thuộc vào thế hệ động cơ.
Q5: Mối quan hệ giữa A20B-9000-0300 và mã đặt hàng A290-1003-V320 là gì?
Cả hai số đều đề cập đến cùng một bộ phận vật lý. A290-1003-V320 là mã đặt hàng của nhà máy FANUC — số được sử dụng khi đặt hàng trực tiếp thông qua các kênh phân phối của FANUC. A20B-9000-0300 là số tham chiếu phổ biến mà bộ phận này được biết đến trong lĩnh vực thị trường phụ tùng và sửa chữa, thường là vì số này xuất hiện trên bảng mạch in hoặc nhãn của cảm biến. Khi tìm kiếm các nhà cung cấp thị trường phụ tùng, cả hai số có thể cho kết quả và khi xác minh một bộ phận nhận được so với bộ phận gốc, bất kỳ số nào xuất hiện trên bảng mạch in đều xác nhận danh tính chính xác.
