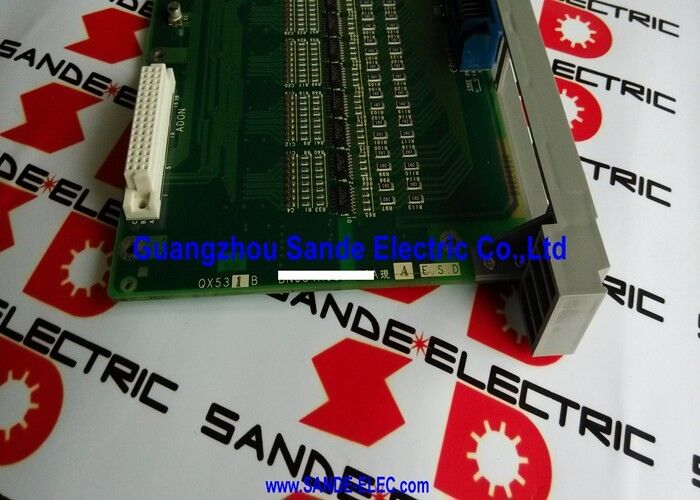

ODM PLC Bộ điều khiển logic lập trình Mitsubishi PCB Board QX531B

Mitsubishi QX531B. MELDAS 500 (M500) I/O Interface PCB

Số phần:QX531B

Đề xuất:A52531 / BN634A639G52A

Nhà sản xuất:Mitsubishi Electric (Nhật Bản)

Cổng tín hiệu cho MELDAS 500

QX531B là bảng giao diện I / O cho hệ thống CNC MELDAS 500 (M500) của Mitsubishi.bảng này phục vụ như là điểm liên lạc giữa bộ điều khiển CNC và các thiết bị ở mức trường của máy, đầu ra rơle, điện điện, tín hiệu khóa, phản hồi thay đổi công cụ và I / O bảng điều khiển.

Khi một bộ kênh I/O cụ thể ngừng phản ứng và phần còn lại của máy hoạt động bình thường, QX531B phục vụ các kênh đó là nghi phạm chính.MELDAS 500 CNC của Mitsubishi tạo ra mã báo động liên quan đến I / O khi tín hiệu đầu vào không được nhận trong cửa sổ dự kiến, và mã báo động xác định nhóm tín hiệu nào đã bị trục trặc, chỉ trực tiếp đến bảng chịu trách nhiệm.

QX531B được liệt kê trong hệ thống bộ phận của Mitsubishi dưới ba chỉ định: QX531B (tên chỉ định của hội đồng quản trị), A52531 (một tham chiếu Mitsubishi thay thế),và BN634A639G52A (định dạng nhãn đầy đủ)Tất cả đều đề cập đến cùng một hội đồng.

Cơ sở được lắp đặt và tuổi thọ

Nền tảng MELDAS 500 được lắp đặt rộng rãi trong các trung tâm gia công và trung tâm quay từ cuối những năm 1980 đến những năm 1990.Máy được trang bị điều khiển M500 vẫn còn trong sản xuất tại nhiều cơ sở. QX531B, như là một tấm Mitsubishi ban đầu cho nền tảng này, được lấy thông qua thị trường phụ tùng công nghiệp như kênh cung cấp chính cho các đơn vị thay thế.

Các thông số kỹ thuật chính

Câu hỏi thường gặp

Q1: MELDAS 500 hiển thị mã báo động I / O trên các kênh cụ thể. Trước khi thay thế QX531B, điều gì nên được kiểm tra đầu tiên?

Xác minh nguồn cung cấp 24VDC cho bảng I/O nằm trong quy định.Một điện áp cung cấp bên ngoài phạm vi dung nạp (thường là ± 10% của 24V) ngăn chặn chuyển đổi tín hiệu chính xác mà không chỉ ra lỗi bảng. Ngoài ra kiểm tra dây dẫn đến các thiết bị đầu cuối bị ảnh hưởng cho các thiệt hại, kết nối lỏng lẻo, hoặc ăn mòn tiếp xúc. Nếu cung cấp và dây dẫn được xác nhận chính xác, bảng đã thất bại.

Q2: Có phải QX531B, A52531 và BN634A639G52A đều là cùng một bảng?

Có tất cả ba chỉ định đều đề cập đến cùng một bộ lắp ráp bảng vật lý. QX531B là mã nhận dạng chính của bảng; A52531 là một tham chiếu phụ tùng Mitsubishi thay thế;BN634A639G52A là tên đầy đủ của nhãn được in trên chính bảngXác nhận tên gọi nào xuất hiện trên nhãn của bảng được lắp đặt khi đặt hàng để tránh nhầm lẫn.

Q3: Việc thay thế QX531B có yêu cầu thay đổi tham số CNC không?

Không. QX531B là một bảng giao diện tín hiệu I / O. Nó không chứa các tham số CNC. Dữ liệu cấu hình nằm trên bộ điều khiển MELDAS 500. Sau khi thay thế bảng giống nhau, nó sẽ được chuyển sang một bộ điều khiển khác.CNC tiếp tục hoạt động I/O bình thường mà không cần cấu hình lại.

Q4: Máy đã không hoạt động trong ba năm. QX531B bị nghi ngờ gây ra lỗi I / O gián đoạn sau khi khởi động lại. Điều gì nên được kiểm tra?

Kiểm tra tất cả các kết nối kết nối trên bảng để oxy hóa từ lưu trữ lâu dài, đặc biệt là các kết nối dây điện trường và kết nối bảng-to-backplane..Ngoài ra kiểm tra các triệu chứng lão hóa tụ điện phân. Các lỗi I / O gián đoạn phụ thuộc vào nhiệt độ (những lỗi xuất hiện sau khi nóng lên) thường gây ra bởi sự suy thoái của tụ điện.Nếu lỗi là nhất quán và không liên quan đến nhiệt độ, thay thế bảng.

Q5: QX531B có nguồn gốc từ đâu?

Các công ty sửa chữa CNC chuyên gia của Mitsubishi và các đại lý phụ kiện công nghiệp có cổ phiếu trao đổi cho các bảng MELDAS 500. Yêu cầu giấy chứng nhận thử nghiệm chức năng.Xác nhận bảng chỉ định phù hợp QX531B hoặc một trong các tham chiếu chéo của nó trước khi chấp nhận giao hàng.
