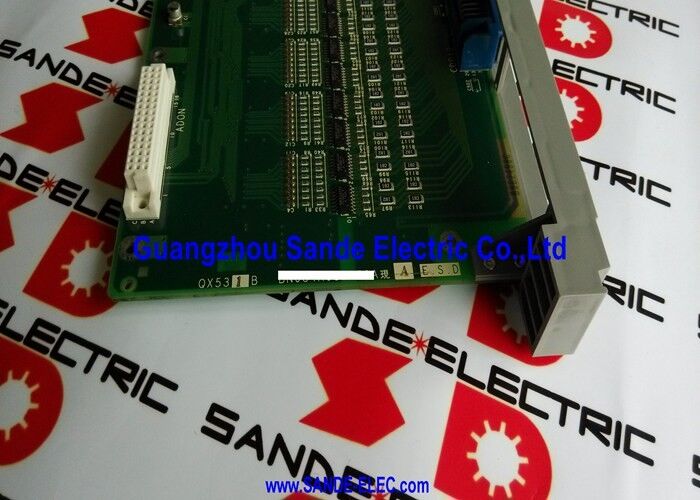

Bảng mạch Mitsubishi QX531B QX531B

Bo mạch giao diện I/O Mitsubishi QX531B | MELDAS 500 (M500) — Card I/O máy công cụ CNC

Mã sản phẩm: QX531B

Tham chiếu chéo: A52531 / BN634A639G52A

Nhà sản xuất: Mitsubishi Electric (Nhật Bản)

Loại sản phẩm: Bo mạch giao diện I/O

Nền tảng CNC: MELDAS 500 (M500)

Ứng dụng: Giao diện I/O máy công cụ CNC

Giao diện I/O MELDAS 500

QX531B là bo mạch giao diện I/O cho hệ thống CNC MELDAS 500 (M500) của Mitsubishi. Trong kiến trúc MELDAS 500, bo mạch QX531B xử lý giao diện tín hiệu đầu vào và đầu ra giữa bộ điều khiển CNC và các thiết bị trường của máy công cụ: công tắc giới hạn, van điện từ, tín hiệu thay dao, khóa liên động trục chính, điều khiển làm mát và các tín hiệu I/O máy khác.

MELDAS 500 của Mitsubishi là một nền tảng CNC được lắp đặt rộng rãi trên các trung tâm gia công và trung tâm tiện từ cuối những năm 1980 đến những năm 1990. Nhiều máy được trang bị M500 vẫn đang hoạt động. QX531B là một bộ phận nguyên bản của Mitsubishi được xác định theo ba mã tham chiếu chéo — QX531B (tên gọi của bo mạch), A52531 (mã tham chiếu thay thế của Mitsubishi) và BN634A639G52A (tên gọi đầy đủ trên nhãn bo mạch). Cả ba đều chỉ cùng một cụm PCB.

Khi QX531B bị lỗi, các kênh I/O cụ thể sẽ không phản hồi — tín hiệu máy không thể đọc hoặc điều khiển, và CNC sẽ tạo ra các cảnh báo liên quan đến I/O. Việc xác định chính xác theo mã sản phẩm của bo mạch (đã xác nhận từ nhãn trên bo mạch đã lắp đặt) là rất cần thiết trước khi tìm mua bo mạch thay thế.

Các mã tham chiếu chéo

QX531B được ghi nhận theo nhiều mã tham chiếu khác nhau trong hệ thống phụ tùng của Mitsubishi. Khi đặt hàng hoặc xác nhận khả năng tương thích, tên gọi trên nhãn bo mạch đã lắp đặt nên là tham chiếu chính:

Thông số kỹ thuật chính

Hỏi đáp

Q1: CNC MELDAS 500 hiển thị mã lỗi I/O trên các kênh cụ thể. Có khả năng QX531B bị lỗi không?

Các cảnh báo I/O trên các kênh nhất quán cho thấy bo mạch quản lý các kênh đó bị lỗi. Trước khi thay thế QX531B, hãy kiểm tra nguồn cấp 24VDC cho bo mạch có nằm trong thông số kỹ thuật không và kiểm tra dây nối đến các đầu cuối bị ảnh hưởng. Nếu nguồn cấp và dây nối được xác nhận là đúng, mạch I/O của bo mạch đã bị lỗi.

Q2: QX531B được xác định là A52531 trên danh sách của một số nhà phân phối. Chúng có phải là cùng một bo mạch không?

Có — QX531B và A52531 là các mã tham chiếu khác nhau cho cùng một bo mạch giao diện I/O MELDAS 500 của Mitsubishi. BN634A639G52A là tên gọi đầy đủ trên nhãn. Hãy xác nhận mã trên nhãn bo mạch đã lắp đặt khi tìm mua, vì bất kỳ mã nào trong ba mã này đều có thể xuất hiện trong danh sách của nhà cung cấp.

Q3: Việc thay thế QX531B có yêu cầu thay đổi bất kỳ tham số CNC nào không?

Không. QX531B là một bo mạch giao diện I/O — nó không chứa bất kỳ tham số CNC nào. Tất cả cấu hình đều nằm trên bộ điều khiển MELDAS 500. Sau khi thay thế tương đương, CNC sẽ tiếp tục hoạt động I/O bình thường mà không cần cấu hình lại.

Q4: QX531B được mua từ đâu cho hệ thống MELDAS 500?

Các công ty sửa chữa chuyên nghiệp CNC Mitsubishi và các đại lý phụ tùng CNC công nghiệp có sẵn hàng trao đổi cho các bo mạch thời MELDAS 500. Hãy xác nhận mã QX531B / A52531 / BN634A639G52A trước khi mua. Yêu cầu giấy chứng nhận kiểm tra chức năng từ bất kỳ nhà cung cấp nào.

Q5: Các biện pháp phòng ngừa ESD nào áp dụng trong quá trình lắp đặt QX531B?

Chỉ xử lý bằng dây đeo cổ tay nối đất trên bề mặt dẫn điện. QX531B chứa các IC và linh kiện logic nhạy cảm với ESD. Vận chuyển và bảo quản trong bao bì chống tĩnh điện có kim loại. Tắt nguồn CNC trước khi tháo hoặc lắp đặt bo mạch.
