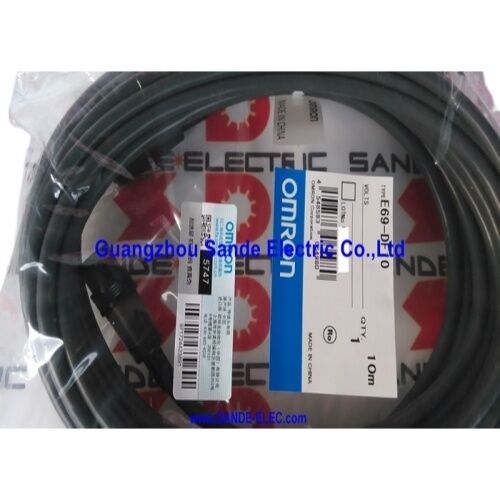

Cáp mở rộng bộ mã hóa OMRON E69-DF10

E69 Series 10m chiều dài cho bộ mã hóa E6C2-A / E6C3-A / E6CP / E6F 12 VDC

Thu hẹp khoảng cách giữa bộ mã hóa và bộ điều khiển

Khi một bộ mã hóa OMRON được gắn trên trục, trục,hoặc cuộn nằm xa hơn từ tủ bộ điều khiển so với các bộ mã hóa chuẩn cáp dây trước có thể đạt được, cáp mở rộng E69-DF10 là câu trả lời kỹ thuật. Nó mở rộng đường dẫn tín hiệu 10 mét trong khi vẫn duy trì tính toàn vẹn tín hiệukhông có phỏng đoán về khả năng tương thích của đầu nối.

E69-DF10 thuộc về dòng phụ kiện E69 của OMRON, được thiết kế đặc biệt để hoạt động cùng với các gia đình bộ mã hóa xoay tuyệt đối E6C2-A, E6C3-A, E6CP và E6F.Cả hai đầu được kết thúc với các đầu nối phù hợp kết hợp trực tiếp với đầu nối đầu ra của bộ mã hóa ở một bên và phần cáp tiếp theo hoặc đầu vào bộ điều khiển ở phía bên kia, cho bạn một tiện ích mở rộng plug-and-play phù hợp với kiến trúc hệ thống được chứng minh của OMRON.

Thông số kỹ thuật một cái nhìn

Dòng E69-DF ️ Biết các tùy chọn chiều dài của bạn

Dòng E69-DF bao gồm ba chiều dài tiêu chuẩn cho các kịch bản lắp đặt khác nhau.E69-DF10 (sản phẩm này) xử lý phần lớn các cấu hình máy CNC tiêu chuẩn và đường tự động hóa, nơi bộ mã hóa và tủ điều khiển được tách bởi khung máyE69-DF20 và E69-DF30 có sẵn để chạy lâu hơn trong các dây chuyền sản xuất lớn hoặc hệ thống đa khoang.

Choosing the correct length before installation avoids the temptation to coil excess cable into a tight bundle near electrical noise sources — a practice that can introduce interference into the encoder signal through inductive couplingSử dụng chiều dài phù hợp với đường dẫn cáp thực tế.

Các gia đình mã hóa tương thích

E69-DF10 được thử nghiệm và ghi lại để sử dụng với bốn bộ mã hóa xoay OMRON:

Dòng E6C2-A- √ Các bộ mã hóa quay tuyệt đối trong lớp đường kính vỏ 50mm, có sẵn trong các biến thể trục 8mm. Được sử dụng rộng rãi trong theo dõi vị trí, bộ điều khiển cam,và các ứng dụng giám sát góc trên máy công cụ và dây chuyền đóng gói.

Dòng E6C3-A️ Các bộ mã hóa tuyệt đối chắc chắn với vỏ đường kính 50mm và trục rắn 8mm, được đánh giá IP65 với vòng bi kín.Thường xảy ra trong các ứng dụng gần môi trường cắt chất lỏng hoặc rửa khi thân bộ mã hóa thấy điều kiện thù địch.

Dòng E6CP️ Các bộ mã hóa tuyệt đối sử dụng cho mục đích chung với vỏ 50mm, bao gồm các biến thể được thiết kế đặc biệt để sử dụng với máy định vị cam H8PS của OMRON.Các bộ mã hóa này đầu ra mã màu xám và yêu cầu một cáp thông qua chính xác các tín hiệu đầu ra song song nhiều bit mà E69-DF10 làm.

Dòng E6F️ Các bộ mã hóa tuyệt đối chắc chắn với vỏ 50mm và trục rắn 10mm, được sử dụng trong các ứng dụng đòi hỏi sức tải trục xoắn và trục cao hơn.Có sẵn trong cả hai biến thể đầu ra gia tăng và tuyệt đối.

Tại sao không chỉ kết nối dây cáp hiện có?

Câu hỏi này thường xuyên xuất hiện trong quá trình bảo trì, đặc biệt là khi cáp mã hóa tiêu chuẩn bị hư hỏng vật lý ở đâu đó trong suốt quá trình chạy.Câu trả lời là về chất lượng tín hiệu và độ tin cậy lâu dài.

Các bộ mã hóa tuyệt đối E6C3-A, E6CP và E6F của OMRON xuất dữ liệu vị trí trong mã Gray trên nhiều dây dẫn tín hiệu đồng thời.Bất kỳ điểm nối nào cũng giới thiệu sự bất đối xứng kháng cự giữa các dây dẫn, thêm điện dung, và tạo ra một điểm xâm nhập tiềm năng cho độ ẩm trên một máy chu kỳ cao nơi bộ mã hóa chuyển đổi hàng triệu lần mỗi ca, even a marginal increase in signal rise/fall time at a poorly made splice can eventually cause Gray code reading errors — which in an absolute encoder means the controller silently reads a wrong position without generating an immediate alarm.

E69-DF10 giữ được sự tương thích của trở kháng và sự liên tục của dây cáp ban đầu.Đó là sự khác biệt giữa một sửa chữa hoạt động ngày hôm nay và một hoạt động đáng tin cậy trong vài năm tới.

Các cân nhắc về cài đặt

Một vài điều đáng kiểm tra trước khi chạy cáp:

Giữ nó cách xa các dây dẫn điện.Định hướng E69-DF10 trong một ống riêng biệt từ dây cáp điện động cơ, đường dẫn đầu ra biến tần và dây điện điện điện.

Sử dụng dây buộc dây cáp trong khoảng thời gian thường xuyên.Một cáp 10m không được hỗ trợ sẽ cuối cùng mệt mỏi tại các cơ thể kết nối từ trọng lượng của chính nó và rung động của máy.thường xuyên hơn nếu thiết bị có chu kỳ uốn cong liên tục.

Đừng vượt xa bán kính uốn cong.Các đường cong chặt chẽ nén tấm chắn và có thể làm nứt cách điện của dây dẫn theo thời gian, đặc biệt là trong môi trường nhiệt độ thấp.

Kiểm tra khóa kết nối ở cả hai đầu.Các kết nối bên bộ mã hóa kết nối với một khóa cơ học. Một kết nối không hoàn toàn ngồi sẽ tạo ra các lỗi ngưng liên tục rất khó để theo dõi mà không có một bộ kiểm tra cáp.

Câu hỏi thường gặp

Q1: E69-DF10 có thể được sử dụng với các bộ mã hóa gia tăng OMRON như loạt E6B2 hoặc E6C2-C không?

E69-DF10 được tài liệu đặc biệt cho các bộ mã hóa tuyệt đối E6C2-A, E6C3-A, E6CP và E6F.E6C3-C) sử dụng các loại đầu nối và cấu hình cáp khác nhau và không tương thích với loạt E69-DF. Kiểm tra bảng tương thích phụ kiện E69 của OMRON cho mô hình cáp mở rộng chính xác khi làm việc với các biến thể mã hóa gia tăng.

Q2: Có thể xích hai dây cáp E69-DF10 để đạt được một đường chạy 20m không?

OMRON không giới thiệu chính thức các cáp mở rộng dây chuyền daisy vì mỗi nút kết nối đưa ra kháng cự và dung lượng bổ sung vào đường tín hiệu.thay vào đó sử dụng E69-DF20 được xây dựng đặc biệtNếu tùy chọn 20m không có sẵn, hãy tham khảo tài liệu của OMRON về chiều dài cáp tối đa cho mô hình mã hóa cụ thể đang được mở rộng,và xem xét sự toàn vẹn tín hiệu cẩn thận trước khi tiến hành.

Q3: Liệu E69-DF10 có ảnh hưởng đến độ phân giải hoặc độ chính xác của bộ mã hóa không?

Không, cáp mở rộng là một kết nối thụ động nó mang tín hiệu đầu ra của bộ mã hóa mà không bị sửa đổi độ phân giải, độ chính xác,và mã đầu ra (mã màu xám) vẫn chính xác như được chỉ định cho bộ mã hóa chính nóTuy nhiên, nếu dây cáp đi qua môi trường can thiệp cao và được định tuyến không đúng cách cùng với các dây dẫn điện, việc thu âm tiếng ồn có thể gây ra lỗi tín hiệu.Đúng đường dẫn cáp và bảo vệ tính toàn vẹn là các yếu tố thực tế xác định xem hiệu suất định giá của bộ mã hóa được duy trì ở đầu bộ điều khiển.

Q4: Đánh giá điện áp của E69-DF10 là gì và nó sẽ hoạt động với các bộ mã hóa được cung cấp điện ở 24 VDC?

E69-DF10 được đánh giá là 12 VDC, phù hợp với điện áp cung cấp của các gia đình bộ mã hóa E6CP và E6F tương thích.xác minh cả bộ mã hóa và điện áp định giá của cáp so với lắp đặt cụ thể của bạn. Các bộ mã hóa OMRON trong gia đình này thường hoạt động ở phạm vi cung cấp 12 ¢ 24 VDC tùy thuộc vào biến thể cụ thể ¢ xác nhận xếp hạng cáp phù hợp với nguồn cung cấp của bộ mã hóa của bạn.

Q5: Sự khác biệt giữa E69-DF10 và phụ kiện cáp OMRON tương tự trong loạt E69 là gì?

Dòng E69-DF (DF2, DF5, DF10, DF20, DF30) là tất cả các cáp mở rộng cho các gia đình mã hóa tuyệt đối (E6C2-A, E6C3-A, E6CP, E6F), chỉ khác nhau về chiều dài.Các phụ kiện E69 khác phục vụ các chức năng khác nhau: các khớp nối (thể loại E69-C) kết nối trục mã hóa với trục máy; các miếng kẹp (thể loại E69-F) cung cấp mặt gắn bộ điều hợp;Nắp tay servo (dòng E69-M) điều chỉnh các bộ mã hóa vào mặt cuối của động cơ servo. Phương hậu DF đặc biệt xác định chức năng cáp mở rộng trong danh mục phụ kiện E69.
