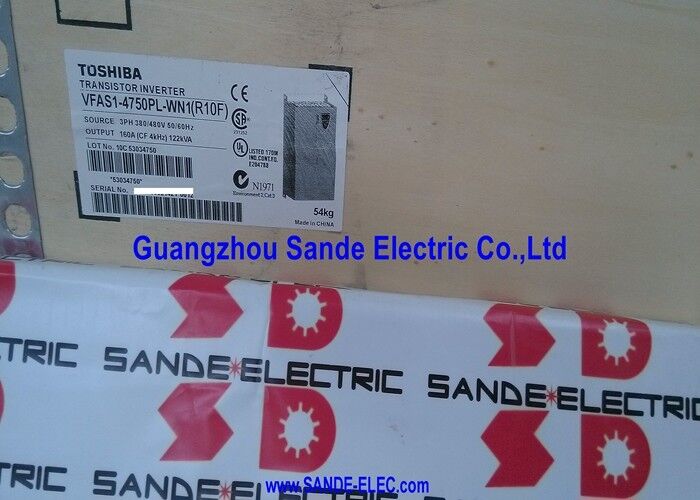

Biến tần Toshiba VFAS1-4750PL-WN1 Biến tần Transistor Toshiba VFAS14750PLWN1 VẬN CHUYỂN NHANH CHÓNG

VFAS1-4750PL-WN1 Toshiba Tosvert VF-AS1 Inverter 75kW / 400V / 160A / 3-Phase / CT & VT Mode / Pumps / Fan / Conveyors

Dòng VF-AS1 ¢ Ứng dụng điều khiển mục đích chung hiệu suất cao

Tosvert VF-AS1 là nền tảng truyền động tần số biến chung của Toshiba, bao gồm một phạm vi công suất rộng từ sub-kilowatt đến các thiết bị công nghiệp công suất cao.VFAS1-4750PL-WN1 nằm ở điểm 75kW trong phạm vi lớp 400V, một công suất bao gồm thiết bị quy trình trung bình đến lớn bao gồm máy bơm lưu thông, quạt khối lượng lớn, và hệ thống vận chuyển tải.

VF-AS1 hỗ trợ cả CT (Constant Torque) và VT (Variable Torque) chế độ điều khiển.Máy bơm di chuyển tích cực. Chế độ VT là cho tải trọng ly tâm - quạt và máy bơm ly tâm - nơi mà mô-men xoắn cần thiết giảm với tốc độ.Chọn chế độ chính xác tối ưu hóa quản lý nhiệt và đặc điểm đầu ra của ổ đĩa cho loại tải được kết nối.

Các thông số kỹ thuật chính

Kiểm soát tốc độ và mô-men xoắn cho các quy trình công nghiệp

Một động cơ tần số biến điều khiển tốc độ động cơ bằng cách điều chỉnh tần số đầu ra và điện áp. VFAS1-4750PL-WN1 điều khiển động cơ từ tốc độ gần bằng không đến tốc độ định số tối đa,với các đường tăng tốc và giảm tốc trơn tru, loại bỏ căng thẳng cơ học khi khởi động trực tiếp.

Đối với các ứng dụng bơm, điều khiển tốc độ biến đổi thay thế van throttling như cơ chế điều khiển dòng chảy.Chạy một máy bơm ở tốc độ 70% sử dụng khoảng 34% năng lượng so với hoạt động tốc độ đầy đủĐối với các máy bơm lớn và quạt hoạt động liên tục, việc giảm tiêu thụ năng lượng này đại diện cho sự biện minh kinh tế chính cho việc lắp đặt động cơ.

Với công suất 75kW, VFAS1-4750PL-WN1 bao gồm các kích thước động cơ thích hợp cho các máy bơm cung cấp nước công nghiệp, các đơn vị xử lý không khí HVAC, quạt thông gió quy trình và hệ thống truyền tải công suất trung bình.

Các kịch bản ứng dụng

Máy bơm nước xử lý:Một trạm bơm nước đô thị chạy ba máy bơm ly tâm 75kW song song. Mỗi máy bơm được điều khiển bởi một VFAS1-4750PL-WN1,cho phép trạm phù hợp với sản lượng bơm theo nhu cầu bằng cách thay đổi tốc độ thay vì chu kỳ bơm bật và tắt.

Máy thông gió công nghiệp:Một quạt thông gió nhà máy quy trình lớn đòi hỏi lưu lượng không khí biến đổi cho các chế độ sản xuất khác nhau.loại bỏ tổn thất đệm.

Động vận chuyển:Một ổ cỗ máy vận chuyển 75kW trên một hệ thống xử lý vật liệu lớn đòi hỏi khởi động trơn tru dưới tải đầy đủ.loại bỏ sự kéo dây đai và sốc cơ học khi khởi động.

Câu hỏi thường gặp

Q1: Chuyển tiếp "WN1" trong VFAS1-4750PL-WN1 chỉ ra gì?

Các mã hậu tố trong số bộ phận VF-AS1 cho thấy các tùy chọn cấu hình kiểu vỏ, tùy chọn bộ lọc và các biến thể đặc điểm kỹ thuật khu vực.Chuyển tiếp "WN1" biểu thị cấu hình cụ thể của đơn vị cụ thể nàyXác nhận cấu hình chính xác với hướng dẫn lựa chọn sản phẩm Toshiba VF-AS1 khi cần thay thế hoặc lựa chọn tương đương.

Q2: Sự khác biệt giữa chế độ CT và VT cho VFAS1-4750PL-WN1 là gì?

Chế độ CT (Constant Torque) được chọn cho các tải đòi hỏi mô-men xoắn hoàn toàn ở tất cả các tốc độ - máy vận chuyển, máy nén, bơm di chuyển tích cực.Chế độ VT (Variable Torque) là cho tải trọng ly tâm Ventilator và máy bơm ly tâm nơi nhu cầu mô-men xoắn giảm với tốc độ như luật vuôngChọn chế độ VT trên tải thích hợp cho phép dòng điện liên tục cao hơn ở tốc độ đầy đủ; chọn CT trên tải thoát tâm là an toàn nhưng sử dụng xếp hạng nhiệt CT bảo thủ hơn.

Q3: Cần nguồn điện đầu vào nào cho VFAS1-4750PL-WN1?

Động cơ yêu cầu nguồn điện chuyển đổi 3 pha trong phạm vi 400 ∼ 480V ở 50Hz hoặc 60Hz.Các đầu 480V bao gồm Bắc Mỹ và một số nguồn cung cấp 460V / 480V châu ÁMột bộ ngắt mạch chính được định vị chính xác hoặc công tắc ngắt kết nối hợp nhất phải được lắp đặt phía trên ổ đĩa theo mã điện địa phương.

Q4: VFAS1-4750PL-WN1 có bao gồm một điện trở phanh tích hợp không?

Với 75kW, VF-AS1 không bao gồm một điện trở phanh tích hợp. An external braking resistor (model PBR7-017W3R7 for the 75kW variant) and braking unit are required for applications that need active deceleration braking — such as loads with high inertia or vertical loads requiring controlled descentĐối với các ứng dụng máy bơm và quạt, nơi có thể dừng lại, kháng điện phanh thường không cần thiết.

Q5: Các loại động cơ nào tương thích với VFAS1-4750PL-WN1?

VF-AS1 được thiết kế cho các động cơ cảm ứng AC 3 pha tiêu chuẩn.Đối với động cơ đồng bộ hoặc các loại động cơ đặc biệt với nam châm vĩnh viễn, xác minh tính tương thích với các cài đặt thuật toán điều khiển của VF-AS1.
