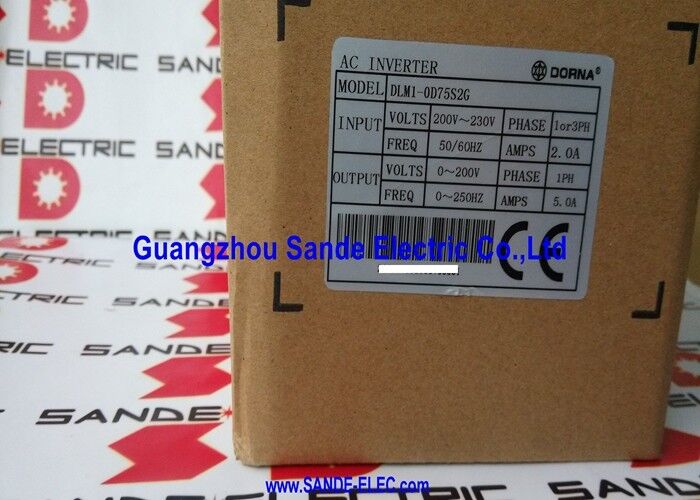

Chuyển đổi AC DLM1-0D75S2G DLM10D75S2G DLM1-OD75S2G

DLM1-0D75S2G∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙

0.75kW trên một nguồn cung cấp một pha VFD nhỏ gọn cho sử dụng máy chung

DLM1-0D75S2G là một ổ tần số biến 0.75kW (ba phần tư kilowatt) được thiết kế cho đầu vào AC 220V đơn pha. Nó chuyển đổi nguồn điện 220V đơn pha thành một tần số biến,đầu ra ba pha điện áp biến đổi để điều khiển tốc độ chuyển động động cơ cảm ứng ACĐiều này làm cho nó hữu ích trong các công cụ máy nhỏ, thiết bị xưởng, các phần vận chuyển, quạt và hệ thống bơm nơi nguồn cung cấp điện đơn pha và động cơ là ba pha.

Máy truyền tần số biến đổi thay đổi tốc độ của động cơ AC bằng cách điều chỉnh tần số và điện áp được cung cấp cho động cơ.Chạy động cơ ở 30Hz thay vì 50Hz làm giảm tốc độ động cơ đến 60% giá trị định số của nóGiảm tần số cũng làm giảm điện áp theo tỷ lệ (quản lý V / Hz), giữ cho luồng từ tính của động cơ không đổi và mô-men xoắn ổn định trong phạm vi tốc độ.Khả năng chuyển động biến động này thay thế các phương pháp điều chỉnh tốc độ cơ học hộp số, pulleys, và van throttling với điều khiển điện tử phản ứng trực tiếp từ các thiết lập tham số của ổ hoặc một điểm thiết lập tương tự.

Điện lượng đầu vào 5A tương ứng với động cơ ba pha tiêu chuẩn 0,75kW ở 220V. Điện vào 2A lấy từ nguồn điện 220V đơn pha ≈ khoảng 440W,phù hợp với 0.75kW đầu ra ở hiệu suất biến tần điển hình.

Các thông số kỹ thuật chính

Một giai đoạn vào, ba giai đoạn ra

A common installation scenario for the DLM1-0D75S2G is in small workshops or machine tools where only a single-phase 220V supply is available at the machine location but the motor is a standard three-phase induction motor. Động cơ thực hiện chuyển đổi pha bên trong - nó điều chỉnh AC đơn pha thành DC, sau đó đảo ngược DC sang đầu ra AC ba pha ở tần số được chỉ định.Động cơ thấy một nguồn cung cấp ba pha cân bằng bất kể đầu vào một pha.

Khả năng đầu vào một pha này cho phép sử dụng động cơ ba pha tiêu chuẩn mà không cần bộ chuyển đổi pha hoặc cơ sở hạ tầng cung cấp ba pha.

Câu hỏi thường gặp

Q1: DLM1-0D75S2G có thể chạy động cơ ở tốc độ biến đổi, hoặc nó chỉ chuyển đổi giữa các tốc độ cố định?

DLM1-0D75S2G cung cấp điều khiển tốc độ biến liên tục trên phạm vi tần số đầu ra của nó.hoặc bằng một tín hiệu thiết lập điểm tương tự bên ngoài (010V hoặc 420mA) từ bộ điều khiển- Chuyển động cơ theo tần số được chỉ định liên tục - Nó không bị giới hạn trong các bước tốc độ cố định.

Q2: DLM1-0D75S2G có thể điều khiển động cơ có kích thước nào?

Động cơ được định giá cho một động cơ ba pha 0,75kW ở 220V với dòng điện tải đầy đủ lên đến 5A.Không kết nối một động cơ với một dòng biển hiệu vượt quá 5A các transistor đầu ra của ổ sẽ hoạt động trong quá tảiĐối với động cơ định lượng dưới 0,75kW, động cơ hoạt động chính xác với không gian đầu dự phòng.

Q3: Liệu ổ đĩa có bảo vệ động cơ khỏi quá tải không?

Variable frequency drives typically include electronic motor overload protection — the drive monitors output current and trips if current exceeds the configured threshold for longer than the configured time. Đặt tham số dòng điện định lượng của động cơ vào giá trị dòng điện tải đầy đủ của tên của động cơ. Điều này kích hoạt chức năng chạy quá tải ở ngưỡng chính xác cho động cơ được cài đặt.

Q4: Thời gian gia tốc có thể điều chỉnh không?

Có. Hầu hết các VFD trong lớp này bao gồm thời gian tăng tốc và giảm tốc có thể điều chỉnh. Thời gian tăng tốc xác định thời gian mà ổ đĩa mất để tăng từ 0Hz đến tần số mục tiêu;thời gian giảm tốc kiểm soát đường dốc xuống. tăng tốc chậm làm giảm dòng khởi động và căng thẳng cơ học trên động cơ và máy được điều khiển. Xác nhận phạm vi tham số có sẵn từ tài liệu người dùng của ổ đĩa.

Q5: Điều gì xảy ra khi dòng điện đầu ra định lượng của ổ đĩa vượt quá?

Động cơ phát hiện tình trạng quá tải thông qua mạch giám sát dòng chảy đầu ra của nó và giảm tần số đầu ra (giới hạn dòng chảy) hoặc khởi động và hiển thị mã lỗi,tùy thuộc vào cài đặt tham số phản ứng quá tải của nó. Thường xuyên kích hoạt cho thấy tải động cơ được kết nối thường xuyên vượt quá 5A ¢ xác nhận công suất ổ đĩa phù hợp với tải động cơ thực tế của ứng dụng trước khi chạy trong sản xuất.
