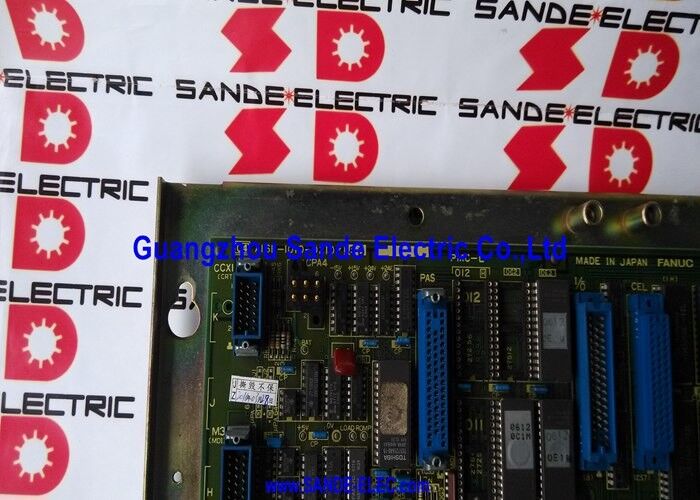

| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A16B-1210-0430 |
Nền tảng CNC FANUC Series 10 và Series 11 được thiết kế cho máy công cụ nhiều trục. Hệ thống cơ sở điều khiển một số trục xác định thông qua bảng trục chính của nó. Nhưng một số máy yêu cầu nhiều trục hơn cấu hình cơ bản cung cấp:
Ví dụ, một máy tiện CNC hai tháp pháo cần bốn trục - X1, Z1 cho tháp pháo đầu tiên và X2, Z2 cho tháp pháo thứ hai. Trung tâm gia công 5 trục cần ba trục tuyến tính cộng với hai trục quay. Các ứng dụng này vượt quá hai hoặc ba trục mà chỉ bảng CNC chính xử lý.
A16B-1210-0430 là bo mạch mở rộng giúp thu hẹp khoảng cách này. Việc cắm bảng này vào CNC sẽ thêm hai kênh trục tương tự bổ sung vào hệ thống - mở rộng CNC từ số trục cơ sở của nó lên số cao hơn mà máy yêu cầu. Khi cài đặt A16B-1210-0430, máy 4 trục có thể được thực hiện từ hệ thống cơ sở 2 trục hoặc có thể tiếp cận được cấu hình 5 trục và 6 trục.
| tham số | Giá trị |
|---|---|
| Kênh trục | 2 (tiện ích bổ sung) |
| Giao diện | Phản hồi bộ mã hóa xung + analog |
| Nhận xét | Bộ mã hóa xung × 2 |
| Khả năng tương thích ổ đĩa | Ổ đĩa DC dòng M 6047/6050 |
| Tương thích | 10-M, 10-T, 10-MF, 10-TF, F11M, F11T, F110 |
| Sự thi công | PCB gắn không bề mặt |
A16B-1210-0430 xuất hiện phổ biến nhất ở hai loại máy:
Máy tiện CNC 2 tháp pháo:Hai tháp pháo công cụ, mỗi tháp có trục X và Z riêng. Bảng trục chính điều khiển tháp pháo thứ nhất (X1, Z1). A16B-1210-0430 bổ sung trục tháp pháo thứ hai (X2, Z2), cho phép quay hai tháp pháo đồng bộ hoặc độc lập trong một lần chạy máy.
Trung tâm gia công 5 trục:Ba trục tuyến tính từ bo mạch chính; A16B-1210-0430 bổ sung thêm trục quay thứ 4 và thứ 5 (thường là A và B hoặc B và C). Cấu hình này cho phép tạo đường viền 5 trục đồng thời cho các bộ phận khuôn/khuôn phức tạp và hàng không vũ trụ.
Lỗi trục máy tiện tháp đôi:Một máy tiện CNC có tháp pháo đôi phát triển báo động trên trục X của tháp pháo thứ hai. Kiểm tra xác nhận bảng trục bổ sung A16B-1210-0430 là nguồn lỗi. Việc thay thế bảng sẽ khôi phục hoạt động trục của tháp pháo thứ hai.
Trung tâm gia công 5 trục Báo động trục thứ 5:Một trung tâm gia công chạy bộ điều khiển FANUC Series 10-MF sẽ phát triển cảnh báo servo liên tục trên trục thứ 5. Sau khi xác nhận ổ đĩa và động cơ hoạt động bình thường, bảng trục thêm A16B-1210-0430 được xác định là có lỗi. Thay thế bảng giải quyết báo động.
Câu hỏi 1: Có thể sử dụng A16B-1210-0430 với CNC Series 12 hoặc Series 16 không?
A16B-1210-0430 được thiết kế đặc biệt cho nền tảng CNC Series 10 và Series 11/110 thời kỳ tương tự. Các hệ thống kỹ thuật số FANUC Series 12 trở lên sử dụng các kiến trúc bảng trục khác nhau và các bảng trục bổ sung khác nhau. A16B-1210-0430 không tương thích với các máy CNC giao diện trục kỹ thuật số.
Câu hỏi 2: Ổ đĩa servo DC nào tương thích với A16B-1210-0430?
Bảng mạch giao tiếp với các bộ khuếch đại điều khiển vận tốc DC dòng M của FANUC - cụ thể là các mẫu 6047 và 6050. Đây là các bộ điều khiển servo DC thế hệ cuối cùng trong dòng sản phẩm của FANUC trước khi chuyển sang bộ điều khiển servo AC. Bo mạch này cũng hoạt động với thế hệ ổ đĩa servo FANUC AC đầu tiên dành cho Series 10. Các ổ đĩa kỹ thuật số FANUC AC sau này (dòng Alpha, Beta) không tương thích với bảng giao diện tương tự này.
Câu hỏi 3: Việc loại bỏ A16B-1210-0430 có ảnh hưởng đến các kênh trục chính không?
Không. A16B-1210-0430 là một bo mạch phụ hoàn toàn — nó bổ sung thêm hai kênh trục vào hệ thống mà không ảnh hưởng đến các trục hiện có của bo mạch chính. Việc tháo hoặc thay thế A16B-1210-0430 không làm gián đoạn kênh 2 hoặc 3 trục của bo mạch chính. Chỉ có hai trục bổ sung (thường là thứ 5 và thứ 6) bị ảnh hưởng bởi trạng thái của bảng này.
Câu hỏi 4: A16B-1210-0430 được đặt trong giá bộ điều khiển CNC như thế nào?
Bảng cắm vào một khe xác định trong giá bộ điều khiển CNC Series 10/11 - khe được chỉ định cho mô-đun trục bổ sung. Vị trí khe cắm được chỉ định trong hướng dẫn kết nối phần cứng FANUC Series 10/11. Đầu nối cạnh bo mạch giao tiếp với bảng nối đa năng của giá đỡ; cáp điều khiển servo kết nối với các đầu nối bảng mặt trước của bo mạch để lấy tín hiệu phản hồi đầu ra tương tự và bộ mã hóa xung.
Câu hỏi 5: Những thông số CNC nào cần được đặt sau khi lắp A16B-1210-0430 thay thế?
Các thông số cho trục bổ sung — loại trục (tuyến tính hoặc quay), hướng di chuyển, độ phân giải của bộ mã hóa xung (xung trên mỗi vòng quay của động cơ), gán tên trục và mức tăng vòng lặp servo — phải được xác minh sau khi thay thế. Chúng được lưu giữ trong bộ nhớ thông số chính của CNC và không bị thay đổi khi thay thế bảng mạch. Tuy nhiên, việc xác nhận cài đặt tham số trước khi đưa máy trở lại hoạt động sản xuất sẽ đảm bảo các trục bổ sung hoạt động chính xác với bo mạch mới được lắp đặt.
