| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-1210-0450 |
Số phần:A16B-1210-0450
Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)
Loại sản phẩm:PCB giải quyết trục bổ sung (loại R,R)
Dòng bảng:A16B-1210
Nhập giải quyết:2 (Điều phân giải kép)
Hệ thống tương thích:Hệ thống FANUC 11 (11A)

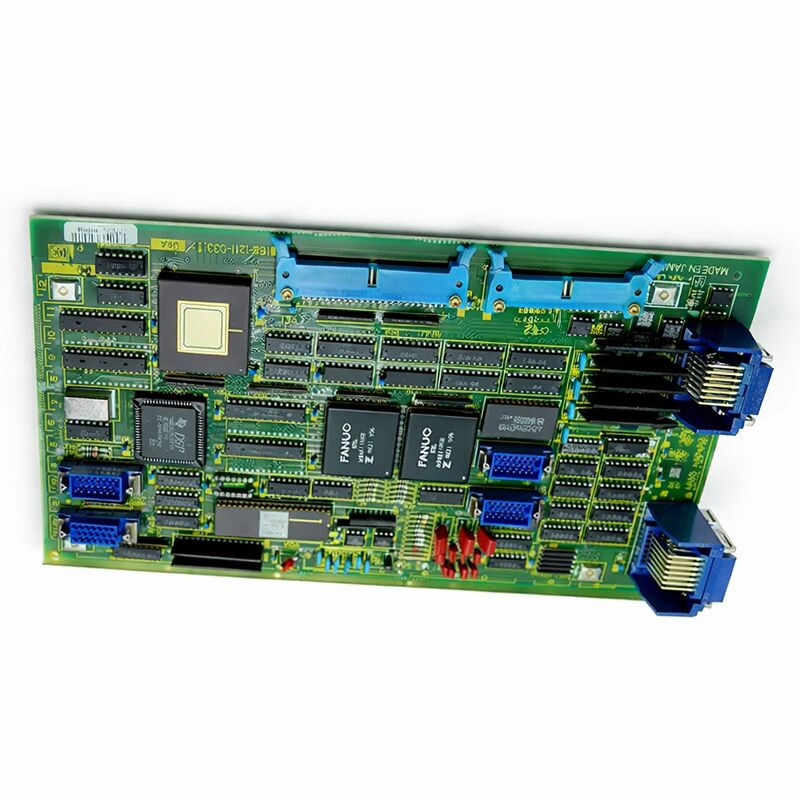

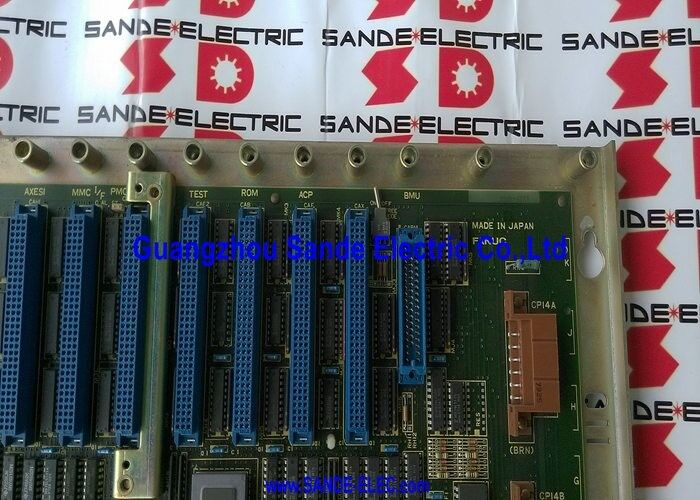

A16B-1210-0450 là PCB giải quyết trục bổ sung cho các bộ điều khiển CNC FANUC System 11.Nó cung cấp đầu vào phản hồi hai giải pháp ¢ chấp nhận tín hiệu vị trí và tốc độ từ hai bộ chuyển đổi loại giải pháp được kết nối với các trục bổ sung ngoài cấu hình cơ bản của bộ điều khiển.
Bảng xử lý các tín hiệu giải quyết này thành dữ liệu vị trí và tốc độ có thể sử dụng cho thuật toán điều khiển trục của CNC.
Phản hồi của bộ giải quyết là công nghệ cảm nhận vị trí tiêu chuẩn cho các hệ thống trục FANUC trong thế hệ Hệ thống 11.Các bộ giải quyết là các bộ chuyển đổi điện cơ mạnh mẽ chuyển đổi góc trục thành tín hiệu điện tương tự.
Chúng không có các thành phần bán dẫn tiếp xúc với môi trường và dung nạp rung động, biến đổi nhiệt độ và ô nhiễm tốt hơn các bộ mã hóa quang học.Máy tính thời kỳ Hệ thống 11 của FANUC đã sử dụng phản hồi giải quyết rộng rãi trên cả hai trục tiêu chuẩn và bổ sung.
Bảng trục bổ sung cho Hệ thống 11 giải quyết nhu cầu cấu hình máy cụ thể.
Bộ điều khiển hệ thống cơ sở 11 xử lý một tập hợp trục chính.
Khi một máy công cụ cần thêm trục ∙ trục thứ tư hoặc thứ năm, một bàn xoay, trục tuyến tính phụ trợ ∙ A16B-1210-0450 cung cấp giao diện phản hồi cho các vị trí bổ sung đó.Không có tấm bảng này., các trục bổ sung không có đường dẫn phản hồi vị trí đến CNC.
| Parameter | Giá trị |
|---|---|
| Số phần | A16B-1210-0450 |
| Nhà sản xuất | Tập đoàn FANUC |
| Loại sản phẩm | PCB giải quyết trục bổ sung |
| Loại giải quyết | R,R (Resolver / Resolver dual input) |
| Số lượng đầu vào giải quyết | 2 |
| Dòng bảng | A16B-1210 |
| Hệ thống tương thích | Hệ thống FANUC 11 (11A) |
| Thiết kế | Plug-in PCB cho bảng điều khiển chính |
| Nguồn gốc | Nhật Bản |
| Nhiệt độ hoạt động | 0 ️ 55°C |
| Nhiệt độ lưu trữ | -20 60°C |
| Độ ẩm | 75% RH tối đa (không ngưng tụ) |
| Điều kiện có sẵn | Mới (thặng dư) / Được cải tạo / Được sửa chữa |
Các máy xử lý hoạt động theo nguyên tắc biến áp, một dây chuyền đầu tiên trên rotor nhận được tín hiệu kích thích, hai dây chuyền thứ cấp trên stator, bị dịch chuyển 90 độ,tạo ra điện áp đầu ra tỷ lệ thuận với sinus và cosinus của góc trục.
Tỷ lệ của hai đầu ra này xác định vị trí duy nhất trong một vòng quay.
Việc xử lý tín hiệu này là chức năng cốt lõi của A16B-1210-0450.
Các tín hiệu giải quyết nguyên liệu đến dưới dạng điện áp tương tự.theo dõi các thay đổi gia tăng để xác định vị trí đầy đủ, và cung cấp kết quả cho phần mềm điều khiển trục của CNC dưới dạng đếm vị trí.
Mỗi một trong hai đầu vào giải quyết trên bảng này là độc lập.
Axis 1 kết nối với một đầu vào, Axis 2 kết nối với đầu vào khác.
FANUC System 11 was a high-capability CNC platform for its generation — designed for machining centres and complex turning centres that required more axes and more processing power than simpler controllers could provide.
Hệ thống sử dụng kiến trúc bảng mô-đun, nơi các bảng chức năng khác nhau, CPU chính, trục bổ sung, bảng tùy chọn, chiếm các khe cắm trong giá đỡ bộ điều khiển.
Dòng A16B-1210 bao gồm gia đình bảng tùy chọn và trục bổ sung cho thế hệ bộ điều khiển này.
Các -0450 là biến thể giải quyết cho máy mà các trục bổ sung sử dụng phản hồi giải quyết.
Máy sử dụng phản hồi mã hóa xung (mã hóa) trên các trục bổ sung sử dụng các biến thể bảng khác nhau trong cùng một loạt.
Máy System 11 vẫn còn hoạt động tại các cơ sở duy trì tốt thiết bị sản xuất của họ.
Các bộ phận sửa chữa cho thế hệ bộ điều khiển này ngày càng được lấy từ dư thừa và hàng tồn kho được cải tạo thay vì sản xuất mới.
Một lỗi trục được cô lập cụ thể với các trục bổ sung trong khi các trục chính chạy bình thường
A16B-1210-0450 bao gồm giao diện phản hồi cho hai trục giải quyết bổ sung.
Nếu các trục đó cho thấy lỗi vị trí, trục trượt hoặc báo động servo trong khi các trục chính không bị ảnh hưởng, bảng này là một trong những phần cứng đầu tiên để điều tra.
Trước khi thay thế bảng, kiểm tra các cáp giải quyết để xác nhận chỗ ngồi của đầu nối,và đo tín hiệu kích thích resolver tại các kết nối resolver của bảng.
Nếu sự kích thích có mặt và đầu ra giải quyết là chính xác nhưng máy CNC vẫn báo động, mạch chuyển đổi của bảng có thể bị lỗi.
Q1: trục thứ tư trên máy System 11 cho thấy báo động servo. ba trục đầu tiên là tốt. có thể A16B-1210-0450 là lỗi?
Một báo động phục vụ bị cô lập với các trục được phục vụ bởi bảng trục bổ sung với các trục chính không bị ảnh hưởng phù hợp với lỗi trong bảng này hoặc trong đường phản hồi giải quyết.Đầu tiên kiểm tra các cáp giải quyết và các đầu nối của chúng.
Nếu các dây cáp còn nguyên vẹn và bản thân bộ giải quyết thử nghiệm chính xác, chuyển đổi từ bộ giải quyết sang số của bảng là nghi phạm tiếp theo.
Q2: Có thể thử nghiệm một resolver độc lập với A16B-1210-0450?
Ừ, áp dụng tần số kích thích và điện áp chính xác vào dây chuyền đầu tiên của bộ giải quyết và đo đầu ra sinus và cosinus ở góc trục được biết,các kích thước đầu ra nên phản ánh sinus và cosinus của góc đó.
Nếu đầu ra của resolver là chính xác và bảng vẫn báo cáo lỗi, bảng là lỗi. Nếu đầu ra của resolver không chính xác hoặc vắng mặt, resolver hoặc cáp của nó là lỗi.
Q3: Liệu bảng này có thể được trao đổi trực tiếp giữa các đơn vị CNC khác nhau của Hệ thống 11 không?
A16B-1210-0450 được xác định về chức năng bởi loại đầu vào giải quyết của nó (sự giải quyết kép) và khả năng tương thích của nó với kiến trúc Hệ thống 11.
Nếu bảng thay thế mang cùng số bộ phận, đó là một bộ thay thế tương thích với phần cứng.
Sau khi cài đặt, xác minh các tham số trục cho các trục bổ sung được đặt đúng ¢ các tham số liên quan đến giải quyết có thể cần xác minh.
Q4: Máy sử dụng phản hồi giải quyết trên các trục chính và mã hóa trên các trục bổ sung.
Không. A16B-1210-0450 đặc biệt là các biến thể giải quyết (R, R). Nếu các trục bổ sung sử dụng phản hồi mã hóa xung (mã hóa),yêu cầu một biến thể A16B-1210 khác phù hợp với kiểu giao diện mã hóa.
Kiểm tra nhãn của bảng hiện có trước khi mua thay thế.
Q5: Bảng này nên được lưu trữ như một dự phòng như thế nào?
Bảo quản trong bao bì chống tĩnh ở nhiệt độ phòng trong môi trường khô.
Bảng không chứa pin và không có các thành phần xuống cấp ngoài sự lão hóa bình thường của các thành phần.
Kiểm tra kết nối cạnh và kết nối đầu vào giải quyết cho sự oxy hóa trước khi lắp đặt nếu bảng đã được lưu trữ trong một thời gian dài.
