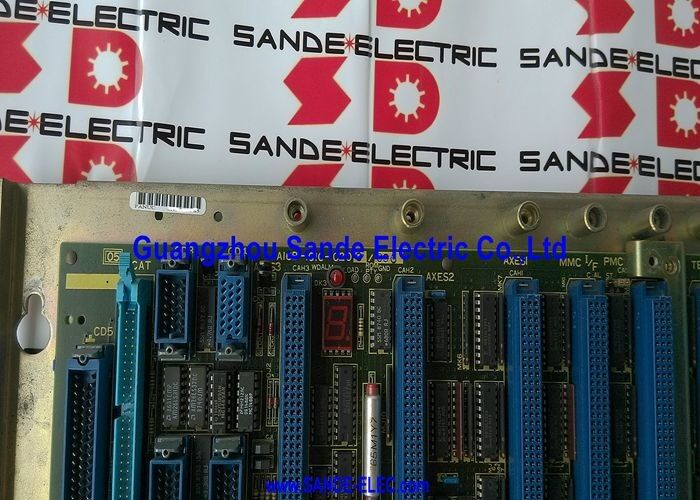

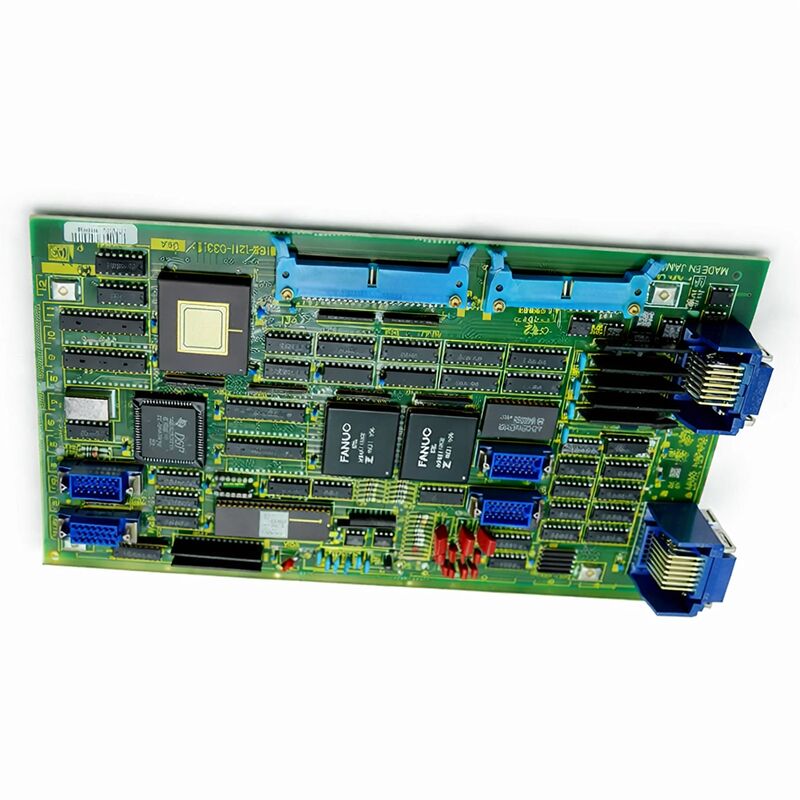

FANUC Kiểm soát trục A16B-1211-0270 A16B12110270 A16B-1211-O27O

FANUC A16B-1211-0270∙ Hệ thống điều khiển kỹ thuật số 10 / 11 Thêm trục PCB 2 trục, Nhật Bản gốc

Số phần:A16B-1211-0270

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:Máy vi tính điều khiển kỹ thuật số PCB trục phụ (2 kênh)

Dòng bảng:A16B-1211

Hệ thống tương thích:FANUC Hệ thống 10, Hệ thống 11

Số lượng trục:2 (các trục bổ sung)

Mô tả:10/11 Điều khiển kỹ thuật số Thêm trục PCB, 2 trục

Tổng quan

A16B-1211-0270 là bảng điều khiển 2 trục bổ sung cho bộ điều khiển CNC Hệ thống 10 và Hệ thống 11 của FANUC.Nó là một bảng mở rộng không phải là một bộ điều khiển độc lập mở rộng số lượng trục của cấu hình CNC Hệ thống 10/11 hiện có bằng cách cung cấp điều khiển servo kỹ thuật số cho hai trục bổ sung.

Thêm bảng này vào một hệ thống cơ sở cài đặt 10/11 cho phép máy mà yêu cầu nhiều trục điều khiển hơn so với cấu hình tiêu chuẩn cung cấp để hoạt động trong cùng một nền tảng điều khiển đã được chứng minh.

Hệ thống 10 và Hệ thống 11 của FANUC là các nền tảng CNC hiệu suất cao được thiết kế cho các ứng dụng gia công phức tạp ¢ các trung tâm gia công lớn, dây chuyền sản xuất nhiều pallet,và máy đòi hỏi chuyển động đa trục phối hợp.

Số lượng trục điều khiển cơ sở thường là đủ, nhưng các thiết kế máy móc đòi hỏi khắt khe nhất cần mở rộng hơn nữa.A16B-1211-0270 cung cấp mở rộng với hai trục điều khiển kỹ thuật số bổ sung.

Các máy tính hệ thống 10/11 thường sử dụng FANUC S series và các đơn vị ổ đĩa kỹ thuật số tương tự,và giao diện kỹ thuật số của bảng mở rộng trục phù hợp với các ổ đĩa này.

Hai trục bổ sung được phục vụ bởi bảng này được tích hợp hoàn toàn vào hệ thống CNC ¢ họ tham gia vào chuyển động phối hợp với trục chính,xuất hiện trong chương trình bộ phận như các trục có thể điều khiển tiêu chuẩn, và đáp ứng các lệnh G-code giống như bất kỳ trục nào khác trong hệ thống.

Các thông số kỹ thuật chính

Hệ thống 10/11 Kiến trúc và mở rộng trục

Hệ thống 10 và Hệ thống 11 của FANUC là một phần của dòng sản phẩm đã định vị FANUC ở cuối cao của thị trường CNC trong thời đại của họ.máy công cụ có khả năng máy với không gian làm việc lớn, tỷ lệ loại bỏ vật liệu cao, và yêu cầu độ chính xác đòi hỏi.

Kiến trúc mở rộng trục là một lựa chọn thiết kế có chủ ý: bằng cách xây dựng bộ điều khiển cơ sở xung quanh một số trục xác định và cung cấp các bảng mở rộng cho các ứng dụng cần nhiều hơn,FANUC đã tạo ra một nền tảng linh hoạt có thể phục vụ nhiều thiết kế máy mà không cần các bộ điều khiển khác nhau về cơ bản.

A16B-1211-0270 thêm hai trục vào cấu hình Hệ thống 10/11.

Trong một cỗ máy sử dụng bảng này,logic can thiệp của bộ điều khiển phối hợp tất cả các trục cùng một lúc, cả hai trục chính từ bảng điều khiển chính và các trục bổ sung từ bảng mở rộng này.

Chương trình phần hoạt động trên tất cả các trục như một hệ thống thống nhất. Một đường viền đòi hỏi chuyển động đồng thời trên bốn hoặc nhiều trục thực hiện với tất cả các trục di chuyển phối hợp,bất kể bảng vật lý nào xử lý mỗi trục.

Giao diện kỹ thuật số trên bảng này là một tính năng chính. Kiểm soát trục kỹ thuật số cung cấp khả năng chống tiếng ồn tốt hơn và hành vi nhất quán hơn so với các phương pháp giao diện trục tương tự trước đó.

Trong môi trường điện phức tạp của một tủ máy máy CNC lớn với cáp điện động cơ, cáp phản hồi bộ mã hóa,và các dây cáp tín hiệu điều khiển tất cả chạy gần nhau toàn vẹn tín hiệu kỹ thuật số là một lợi ích thực tế.

Bảng trục như một hệ thống con quan trọng

Từ góc độ của máy, bảng trục bổ sung không phải là một Một máy được thiết kế cho máy gia công đồng thời năm trục không thể thực hiện các hoạt động dự định của nó chỉ với ba trục có thể điều khiển.

Khi A16B-1211-0270 thất bại, hai trục bổ sung mà nó phục vụ không còn khả dụng, và khả năng của máy được giảm xuống mức số trục chính còn lại cho phép.

Tính quan trọng này có nghĩa là có một bộ phận dự phòng được kiểm tra là khôn ngoan cho các hoạt động mà máy System 10/11 góp phần vào lịch trình sản xuất không thể dễ dàng hấp thụ thời gian ngừng hoạt động không được lên kế hoạch.

Bảng đủ cũ để tìm nguồn thay thế khi cần có thể đòi hỏi thời gian dẫn.

Quản lý dự phòng chủ động tránh tình huống khi một lỗi bảng trở thành một sự cố máy kéo dài.

Việc bảo trì trên các tấm ván trong thời đại này

A16B-1211-0270 là một sản phẩm từ hệ thống 10/11 thời đại của FANUC bảng ′′ mà bây giờ là một số thập kỷ tuổi.xuất hiện trong tất cả các điều hòa năng lượng và mạch xử lý tín hiệu trên bảng này, có tuổi thọ hữu hạn được đo bằng năm trong điều kiện hoạt động của tủ điều khiển CNC.

Một tấm có hành vi không ổn định lỗi trục gián đoạn, báo động xuất hiện và biến mất mà không có nguyên nhân cơ học hoặc điện rõ ràng thường cho thấy sự suy thoái tụ ở giai đoạn đầu.Đây là dấu hiệu của tuổi tác chứ không phải là sự thất bại thảm khốc., và nó thường có thể đảo ngược thông qua việc tân trang cấp thành phần.

Thay thế tụ điện phân của bảng bằng các thành phần mới của cùng một thông số kỹ thuật khôi phục điều kiện nguồn cung cấp điện và có thể đưa bảng trở lại hoạt động đáng tin cậy trong nhiều năm nữa.

Phục hồi bảng là một lựa chọn kinh tế cho các thành phần của tuổi và khan hiếm này.

Do việc tìm kiếm các tấm thay thế theo thông số kỹ thuật ban đầu rất khó khăn, một tấm được tu sửa chuyên nghiệp và được kiểm tra chức năng là một nguồn tài nguyên có giá trị cao.

Câu hỏi thường gặp

Câu 1: Trên một trung tâm gia công hệ thống 11, trục 4 và 5 đều báo động khi bật. Ba trục đầu tiên là bình thường. Có phải A16B-1211-0270 là nguyên nhân có thể xảy ra?

Sự cố đồng thời của cả hai trục được phục vụ bởi bảng mở rộng, trong khi các trục chính vẫn bình thường, là mô hình lỗi đặc trưng cho sự cố của bảng mở rộng trục.Cả hai trục thất bại chia sẻ A16B-1211-0270 như bảng chung của họ.

Nếu các ổ servo và động cơ cho trục 4 và 5 được kiểm tra như không bị hư hại, bảng mở rộng là nghi phạm chính.

Xác nhận bằng cách kiểm tra xem kết nối của bảng được tham gia đầy đủ trước khi kết luận bảng đã thất bại.

Câu 2: Chỉ một trong hai trục trên A16B-1211-0270 tạo ra báo động. Trục mở rộng khác là bình thường. Điều này cho thấy bảng hoặc ổ đĩa / động cơ?

Một lỗi trục đơn từ một bảng mở rộng hai trục là mơ hồ hơn. Nếu bảng có một lỗi mạch một kênh (một mạch đầu vào hoặc trình điều khiển đầu ra cho kênh cụ thể đó),bảng có thể thất bại một trục trong khi các còn lại vẫn còn chức năng.

Tuy nhiên, lỗi trục đơn thường chỉ ra lỗi ổ đĩa, động cơ hoặc cáp trên trục cụ thể đó.

Kiểm tra ổ đĩa và động cơ trên trục bị ảnh hưởng trước khi kết luận bảng đã thất bại.

Q3: Sau nhiều năm dịch vụ đáng tin cậy, các trục bổ sung bắt đầu hiển thị lỗi vị trí thỉnh thoảng tự sửa chữa. Không có báo động được tạo ra. Điều gì đang xảy ra?

Lỗi vị trí tự điều chỉnh mà không tạo ra báo động cho thấy sự xáo trộn tín hiệu gián đoạn trong đường trục mở rộng chứ không phải là lỗi thành phần hoàn toàn.

Nguyên nhân có khả năng nhất là: một đầu nối với sự kháng tiếp xúc phát triển, một chất điện lão hóa trên bảng tạo ra các trục trặc cung cấp thỉnh thoảng gây ra sự xáo trộn tín hiệu điều khiển ngắn hạn,hoặc cáp có kết nối gián đoạn.

Kiểm tra và đặt lại tất cả các đầu nối trong đường trục mở rộng.

Nếu tình trạng này vẫn tiếp tục sau khi dịch vụ kết nối, tụ của bảng là trọng tâm tiếp theo.

Q4: A16B-1211-0270 đã được lấy ra và kiểm tra. Một số tụ điện phân cho thấy sự phình ra rõ ràng hoặc rò rỉ chất điện phân.

Sự phình hoặc rò rỉ có thể nhìn thấy từ tụ điện phân cho thấy tụ điện đã thất bại và nên được thay thế.

Các tụy bị ảnh hưởng nên được tháo hàn và thay thế bằng các tụy mới có thông số kỹ thuật tương tự hoặc tương đương.

Bảng nên được làm sạch khỏi bất kỳ dư lượng chất điện giải nào, có hoạt tính hóa học và có thể làm hỏng các dấu vết PCB và các thành phần lân cận nếu để lại ở chỗ.

Sau khi thay đổi tụ, bảng nên được kiểm tra chức năng trước khi lắp đặt lại.

Q5: Máy System 11 đang bị ngừng hoạt động. A16B-1211-0270 có thể được sử dụng trong máy System 10 cũng cần mở rộng trục không?

Hệ thống 10 và Hệ thống 11 đều xuất hiện trong tính tương thích của A16B-1211-0270.

Whether a board pulled from a System 11 installation is directly usable in a System 10 machine depends on the specific controller configurations and any hardware or software version requirements that may differ between the two installations.

Kiểm tra các thông số phân bổ trục trong máy mục tiêu tương thích với bảng;và xác nhận không có sự khác biệt cấu hình phần cứng tồn tại giữa hệ thống 10 và hệ thống 11 giao diện mở rộng trục trước khi cài đặt.
