| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-1211-0271 |
Số phần:A16B-1211-0271
Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)
Loại sản phẩm:PCB điều khiển trục số
Dòng bảng:A16B-1211
Hệ thống tương thích:FANUC Hệ thống 10, Hệ thống 11 và tương thích
Ứng dụng:Điều khiển trục servo số / mở rộng trục

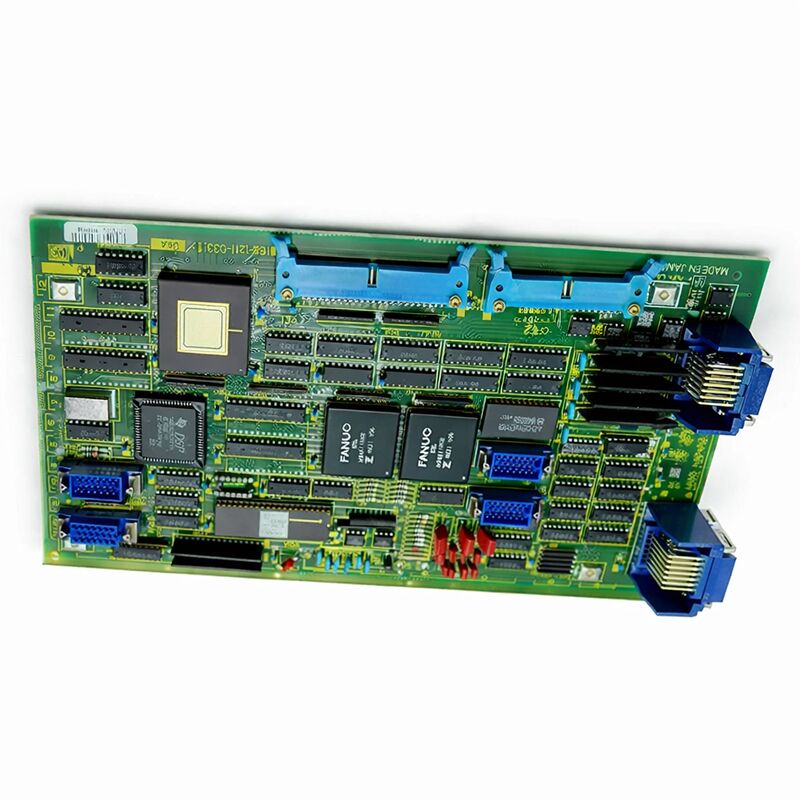

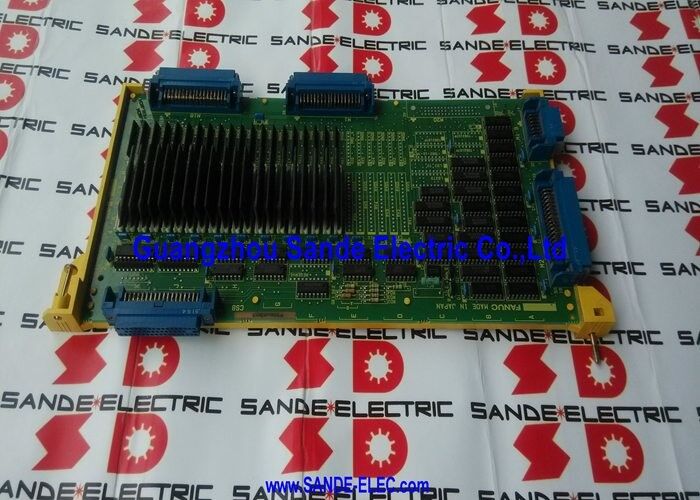

A16B-1211-0271 là một bảng mạch in từ dòng A16B-1211 của FANUC dòng bảng điều khiển và mở rộng trục phục vụ nền tảng bộ điều khiển CNC Hệ thống 10 và Hệ thống 11.
Dòng này bao gồm các biến thể bảng điều khiển trục khác nhau mà các cài đặt Hệ thống 10/11 yêu cầu: bảng một kênh cho các ứng dụng trục riêng lẻ,các tấm hai kênh để điều khiển trục ghép, và các biến thể giao diện cho các thế hệ ổ đĩa khác nhau.
A16B-1211-0271 là một thành viên cụ thể của gia đình này, phục vụ chức năng được xác định trong kiến trúc điều khiển trục Hệ thống 10/11.
Hệ thống 10 và Hệ thống 11 của FANUC đại diện cho phần hiệu suất cao của dòng sản phẩm CNC của FANUC trước khi chuyển sang nền tảng 0-C và Series 15.
Các bộ điều khiển này đã thúc đẩy các công cụ máy phức tạp ✓ trung tâm gia công với nhiều trục được điều khiển, trung tâm quay với công cụ trực tiếp,và máy đa chức năng đòi hỏi chuyển động phối hợp trên nhiều trục đồng thời.
Các bảng trục dòng A16B-1211 là phần cứng làm cho khả năng đa trục này có thể.
Mỗi thẻ trục trong loạt A16B-1211 hoàn thành cùng một vai trò kiến trúc: nó cung cấp giao diện servo giữa bộ điều khiển chính và các đơn vị ổ servo cho các trục được chỉ định.
Nó chuyển đổi các lệnh vị trí của bộ điều khiển thành tín hiệu servo drive và xử lý phản hồi mã hóa trả lại dữ liệu vị trí cho bộ điều khiển.
A16B-1211-0271 thực hiện chức năng này cho các trục Hệ thống 10/11 được cấu hình để phục vụ.
| Parameter | Giá trị |
|---|---|
| Số phần | A16B-1211-0271 |
| Nhà sản xuất | Tập đoàn FANUC |
| Loại sản phẩm | PCB điều khiển trục số |
| Dòng bảng | A16B-1211 |
| Hệ thống tương thích | FANUC Hệ thống 10, Hệ thống 11 |
| Ứng dụng | Giao diện và điều khiển trục phụ trợ |
| Xây dựng | Thâm lỗ (không SMT) |
| Nguồn gốc | Nhật Bản |
| Nhiệt độ hoạt động | 0 ️ 55°C |
| Nhiệt độ lưu trữ | -20 60°C |
| Điều kiện có sẵn | Mới (thặng dư) / Được cải tạo / Được sửa chữa |
Dòng A16B-1211 bao gồm một loạt các bảng điều khiển trục cho nền tảng Hệ thống 10 và Hệ thống 11, mỗi biến thể bao gồm một sự kết hợp cụ thể về số trục, loại giao diện,và sản xuất động cơ.
Các biến thể được tập hợp xung quanh số lượng trục của họ (một kênh và hai kênh) và yêu cầu giao diện ổ đĩa (điện tử, hàng loạt, tương tự).số phần trong trình tự gần có xu hướng tương tự trong chức năng nhưng khác biệt theo số lượng kênh, sửa đổi phần cứng, hoặc sự khác biệt giao diện nhỏ.
A16B-1211-0271 chiếm vị trí của mình trong loạt này như một trong những bảng mà cấu hình đa trục Hệ thống 10/11 phụ thuộc.
Trong máy mà bảng đặc biệt này được chỉ định, nó phục vụ một trục hoặc nhóm trục mà bộ điều khiển phải điều khiển để thực hiện các hoạt động của nó.
Máy không thể chạy các trục đó mà không có một bảng chức năng của loại này được cài đặt.
Đối với chủ sở hữu máy System 10/11, các bảng dòng A16B-1211 là một trong những thành phần cổ điển quan trọng nhất để duy trì quyền truy cập nguồn cung.
Bản thân máy móc thường có nhiều thập kỷ còn lại của cuộc sống sản xuất.
Các thiết bị điện tử, tuy nhiên, đòi hỏi sự chú ý và ¢ khi bảng cuối cùng thất bại ¢ thay thế bằng các đơn vị tương đương được kiểm tra.
Chức năng của bảng trục có thể được hiểu thông qua đường dẫn điều khiển vòng lặp đóng mà nó tham gia.Việc can thiệp tính toán vị trí của mỗi trục trong mỗi chu kỳ cập nhật servo.
Thẻ trục nhận vị trí mục tiêu này, tính toán lỗi vị trí (sự khác biệt giữa mục tiêu và thực tế) và tạo ra tín hiệu yêu cầu vận tốc.
Động cơ servo nhận được nhu cầu tốc độ này và phát ra dòng động cơ phù hợp.
Động cơ di chuyển. Bộ mã hóa trên động cơ gửi dữ liệu vị trí trở lại thẻ trục, báo cáo vị trí thực tế cho bộ điều khiển.
Chuỗi này đóng vài trăm lần mỗi giây cho mỗi trục.
A16B-1211-0271 tham gia vào vòng lặp này cho các trục mà nó phục vụ.
Các mạch của nó phải hoạt động chính xác ở tốc độ cập nhật servo cho các trục đó.sự bất ổn trong nguồn cung cấp điện cung cấp logic của bảng xuất hiện như sự suy giảm hiệu suất trục.
Hiệu ứng có thể là tinh tế ban đầu (một chút cao hơn sau khi lỗi, kết thúc bề mặt biên) và tiến bộ để xóa báo động servo khi sự suy thoái trở nên tồi tệ hơn.
A16B-1211-0271 là từ một thời đại xây dựng PCB xuyên lỗ.Các tụ ốp được gắn bằng cách chèn qua bảng và hàn ở phía sauPhong cách xây dựng này, cũ hơn công nghệ gắn bề mặt sau đó có một lợi thế thực tế trong bảo trì:các thành phần được truy cập riêng lẻ bằng thiết bị hàn tiêu chuẩn.
Ở độ tuổi mà các tấm này đã đạt đến, tụ điện phân là nguy cơ hỏng thường gặp nhất.
Các chất điện phân của chúng bay hơi từ từ qua nhiều năm, và các tính chất điện của chúng trôi qua.điện áp cung cấp nội bộ của bảng phát triển sóng làm hỏng cả tín hiệu lệnh tốc độ và xử lý phản hồi.
Phục hồi phòng ngừa, thay thế tất cả các tụ điện phân trước khi chúng bị hỏng, là chiến lược bảo trì ưa thích cho các bảng đang cho thấy các dấu hiệu sớm của hành vi liên quan đến tuổi tác.
Q1: Máy System 10/11 tạo ra hành vi trục không nhất quán trên trục được phục vụ bởi bảng này, đôi khi chạy chính xác, đôi khi tạo ra các báo động lỗi sau:không có kích hoạt nhất quánĐiều gì nên được điều tra?
Các lỗi sau không nhất quán mà không có kích hoạt rõ ràng là một trong những triệu chứng đặc trưng của một tụ điện phân lão hóa trong phần cung cấp điện của thẻ trục.
Chất điện phân hủy làm cho điện áp cung cấp bên trong của bảng có sóng quá mức, đôi khi vượt quá ngưỡng làm xáo trộn vòng xoắn.
Các lỗi là gián đoạn bởi vì bộ điện tụ là biên, không hoàn toàn thất bại. thay thế bộ điện tụ trên bảng hoặc thay thế bảng với một đơn vị được tân trang là phản ứng thích hợp.
Q2: Bảng đã được lấy ra để kiểm tra và không có thiệt hại rõ ràng.
Không. Kiểm tra trực quan cho thấy các lỗi rõ ràng các thành phần bị cháy, các thành phần bị nứt, ăn mòn nhưng hầu hết các lỗi của các thành phần điện tử không tạo ra dấu hiệu hiển thị.
Một tụ điện phân có thể bị hỏng điện trong khi xuất hiện nguyên vẹn bên ngoài.
Kiểm tra chức năng của bảng trong môi trường được kiểm soát với tải trọng động cơ servo thực tế là cách duy nhất để xác nhận tình trạng hoạt động của nó.
Một bảng vượt qua kiểm tra trực quan nhưng đã được sử dụng trong nhiều năm vẫn nên được kiểm tra chức năng trước khi dựa vào một máy sản xuất.
Q3: Sau khi thay thế bảng này, hiệu suất trục của máy tương tự như trước nhưng lỗi sau trong quá trình định hình đã tăng lên một chút.Điều gì khác có thể ảnh hưởng đến điều này??
Một chút tăng sau khi lỗi sau khi thay thế bảng với các thông số chính xác có thể cho thấy sự khác biệt giữa các đặc điểm của bảng cũ và thay thế ở mức mạch đầu ra tương tự.Một số sự khác biệt trong độ khoan dung thành phần giữa các tấm cùng số phần là bình thường.
Các thông số điều chỉnh servo (sự gia tăng vòng tròn vị trí, tốc độ chuyển tiếp) có thể cần điều chỉnh nhỏ để tối ưu hóa lại hiệu suất với bảng mới.
Những điều chỉnh này là nhỏ ¢ bắt đầu từ các thông số ban đầu và thực hiện các thay đổi gia tăng trong khi theo dõi sau khi lỗi là cách tiếp cận chính xác.
Q4: Máy thỉnh thoảng tạo ra một báo động servo mà xóa khi trục được đề cập là chạy chậm. Không báo động xuất hiện trong các chuyển động chậm nhưng nhanh chóng xuyên kích hoạt lỗi.Điều này cho thấy gì??
Các báo động chỉ xuất hiện trong quá trình đi nhanh chỉ ra một vấn đề phụ thuộc vào tốc độ.
Nguyên nhân phổ biến nhất trong một thẻ trục lão hóa là các tụ điện làm mịn xuống cấp trong mạch đầu ra lệnh tốc độ.
Ở tốc độ thấp, lỗi tín hiệu lệnh đủ nhỏ để điều khiển tốc độ của ổ đĩa xử lý chúng.
Ở tốc độ nhanh, lệnh ồn ào hơn, gây ra độ lệch tốc độ mà ổ đĩa báo hiệu như một báo động. Đây là một vấn đề cấp bảng cần sửa chữa hoặc thay thế.
Q5: Có nguy cơ rằng một bảng từ một hệ thống máy cài đặt 11 sẽ không tương thích với một hệ thống máy 10, vì họ chia sẻ loạt này?
Dòng A16B-1211 phục vụ cả nền tảng Hệ thống 10 và Hệ thống 11, nhưng các biến thể cụ thể trong loạt có thể đã được thiết kế riêng cho một nền tảng hoặc nền tảng khác.
Trước khi lắp đặt một bảng từ một máy System 11 vào một máy System 10 (hoặc ngược lại),xác nhận rằng số bộ phận bảng cụ thể được liệt kê là tương thích với cả hai nền tảng trong tài liệu phần cứng áp dụng.
Nếu tài liệu không có sẵn, hãy tham khảo ý kiến một chuyên gia quen thuộc với cấu hình Hệ thống 10/11 trước khi tiếp tục.
