| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-1211-0273 |
Mã sản phẩm: A16B-1211-0273
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Bo mạch điều khiển trục kỹ thuật số kênh đơn
Dòng bo mạch: A16B-1211
Hệ thống tương thích: FANUC System 11, 11A, 11M, 11T, 11MF, 11TF
Số lượng trục: 1 (bộ điều khiển trục ngoại vi kênh đơn)
Ổ đĩa tương thích: Bộ khuếch đại servo AC kỹ thuật số dòng 6057
Cấu tạo: Lỗ xuyên (không gắn bề mặt)

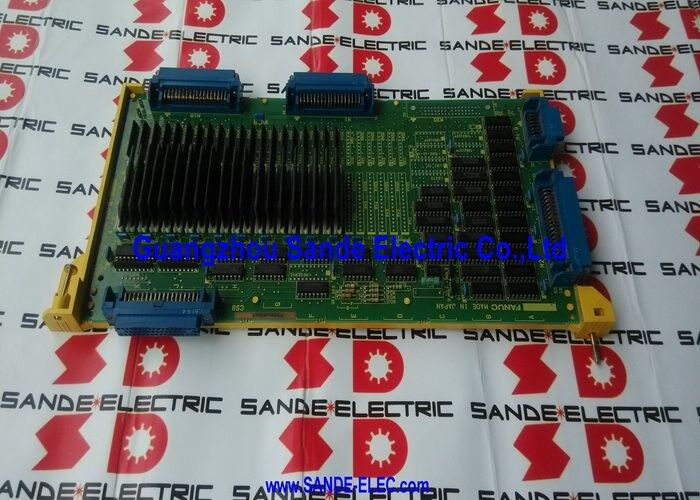

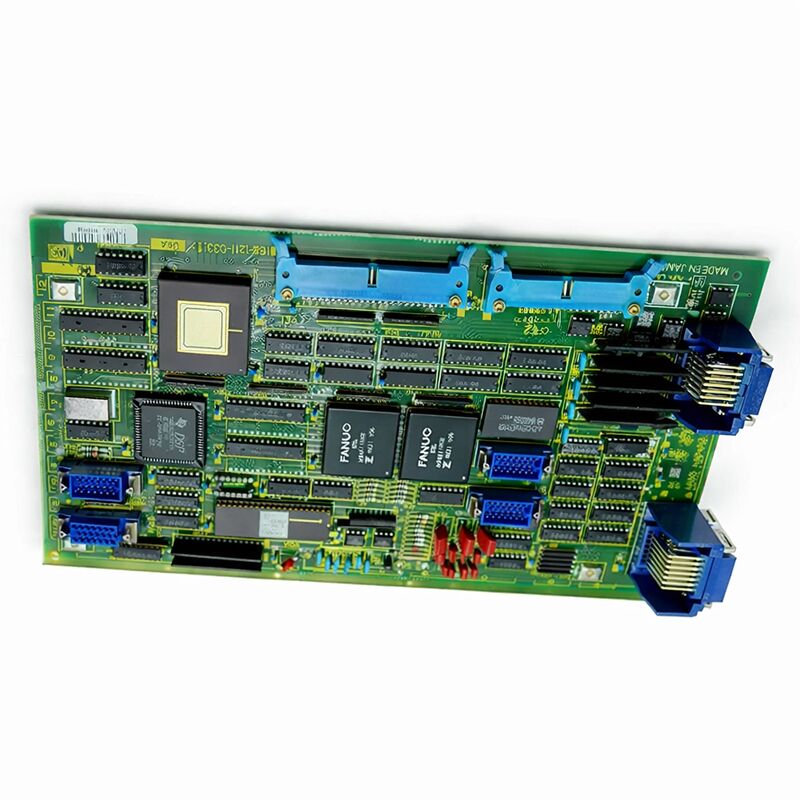

A16B-1211-0273 là bo mạch điều khiển trục kỹ thuật số kênh đơn cho CNC Hệ thống 11 của FANUC — bo mạch trục ngoại vi quản lý một trục servo trong cài đặt Hệ thống 11.
Nó hoạt động như giao diện servo chính cho một trục, tạo ra các lệnh kỹ thuật số điều khiển bộ khuếch đại servo dòng 6057 được kết nối và xử lý phản hồi vị trí từ bộ mã hóa của động cơ.
Trong kiến trúc điều khiển trục phân tán của Hệ thống 11, mỗi bo mạch trục phục vụ trục được chỉ định một cách độc lập, với tất cả các bo mạch phối hợp thông qua bộ điều khiển chính để tạo ra chuyển động đa trục đồng thời mà hoạt động gia công hoặc tiện yêu cầu.
Hệ thống 11 là một trong những nền tảng CNC hàng đầu của FANUC trước khi chuyển sang thế hệ 0-C và Series 15. Nó được triển khai trong các trung tâm gia công, trung tâm tiện và máy công cụ đa chức năng trên nhiều ngành công nghiệp.
Các bo mạch trục điều khiển các máy đó là A16B-1211-0273 và các bo mạch tương tự — các bo mạch được thiết kế cho các triển khai kỹ thuật số sau này, mạnh mẽ hơn của Hệ thống 11. Khi FANUC phát hành bộ điều khiển dòng 0-C và 15, Hệ thống 11 đã bị thay thế, nhưng các máy mà nó điều khiển tiếp tục hoạt động và vẫn hoạt động cho đến ngày nay.
Bo mạch không gắn bề mặt — cấu tạo lỗ xuyên, với các chân linh kiện được cắm qua PCB và hàn ở mặt sau.
Đây là công nghệ cấu tạo của thời đại đó, và nó có một lợi thế thực tế cho một bo mạch đã có hàng thập kỷ tuổi: các linh kiện có thể truy cập riêng lẻ để kiểm tra và thay thế.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-1211-0273 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Bo mạch điều khiển trục kỹ thuật số kênh đơn |
| Dòng bo mạch | A16B-1211 |
| Hệ thống tương thích | FANUC System 11, 11A, 11M, 11T, 11MF, 11TF |
| Kênh trục | 1 |
| Ổ đĩa tương thích | Bộ khuếch đại servo AC kỹ thuật số dòng 6057 |
| Cấu tạo | Lỗ xuyên (không SMT) |
| Giao diện | Servo kỹ thuật số (dòng 6057) |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Tình trạng có sẵn | Mới (thừa) / Đã tân trang / Đã sửa chữa |
Hệ thống 11 của FANUC sử dụng phương pháp thẻ trục ngoại vi mô-đun. Bộ điều khiển chính xử lý toàn bộ quá trình xử lý CNC — diễn giải chương trình, toán nội suy, thực thi PMC, giao diện người vận hành.
Các thẻ trục giao tiếp với các ổ đĩa servo, mỗi thẻ cho mỗi trục, và được phân phối xung quanh bus của bộ điều khiển.
Mỗi thẻ nhận lệnh vị trí từ bộ điều khiển chính và xử lý phản hồi bộ mã hóa cho trục của nó.
A16B-1211-0273 được trang bị cho các cấu hình kỹ thuật số Hệ thống 11 sau này, mạnh mẽ hơn — đặc biệt là những cấu hình giao tiếp với các bộ ổ đĩa servo kỹ thuật số dòng 6057.
6057 là một ổ đĩa kỹ thuật số giao tiếp thông qua cùng loại giao diện tín hiệu kỹ thuật số mà bo mạch trục tạo ra.
Sự kết hợp này là triển khai servo hiện đại nhất cho nền tảng Hệ thống 11 vào thời điểm đó, mang lại hiệu suất servo được cải thiện so với các cấu hình giao diện tương tự trước đó.
Bo mạch này là tiêu chuẩn trên các biến thể 11, 11A, 11M (trung tâm gia công), 11T (trung tâm tiện), 11MF và 11TF của Hệ thống 11.
Các chỉ định khác nhau này phản ánh ứng dụng và sự khác biệt về cấu hình của bộ điều khiển, không phải là những thay đổi phần cứng cơ bản.
Chức năng của thẻ trục — điều khiển một trục servo thông qua ổ đĩa 6057 của nó — giống nhau bất kể máy sử dụng biến thể Hệ thống 11 nào.
Các bộ khuếch đại servo dòng 6057 là ổ đĩa servo kỹ thuật số của FANUC cho thế hệ Hệ thống 11.
A16B-1211-0273 cung cấp giao diện điều khiển mà các ổ đĩa này yêu cầu — tín hiệu lệnh servo kỹ thuật số truyền yêu cầu vận tốc từ bộ điều khiển đến ổ đĩa, và đường dẫn cho phản hồi vị trí bộ mã hóa quay trở lại bộ điều khiển.
Ổ đĩa 6057 nhận lệnh này, thực hiện vòng lặp điều khiển dòng điện của nó và cung cấp dòng điện động cơ phù hợp cho động cơ servo được kết nối.
Chức năng của ổ đĩa là chuyển đổi năng lượng và điều chỉnh dòng điện; trí thông minh nằm ở thẻ trục.
Thẻ trục tính toán yêu cầu vận tốc từ phép tính sai số vị trí của bộ điều khiển, và 6057 thực hiện nó.
Sự phân tách chức năng rõ ràng này có nghĩa là khi xảy ra lỗi, việc hiểu lỗi nằm ở phía nào của giao diện sẽ xác định linh kiện thay thế.
Mã lỗi và các mẫu cảnh báo hướng dẫn chẩn đoán này. Mã lỗi chỉ ra sai số vị trí — trục không tuân theo vị trí được lệnh — mà không có cảnh báo ổ đĩa cho thấy lệnh vị trí hoặc xử lý phản hồi của thẻ trục đã suy giảm.
Cảnh báo ổ đĩa chỉ ra quá dòng cho thấy động cơ hoặc ổ đĩa là vị trí lỗi.
Hàng thập kỷ phục vụ đã chứng minh độ bền của các PCB lỗ xuyên được thiết kế tốt. A16B-1211-0273 đủ cũ để các tụ điện điện phân của nó gần hoặc đã vượt quá tuổi thọ thiết kế trong điều kiện hoạt động bình thường.
Tụ điện lão hóa khi chất điện phân của chúng từ từ bay hơi, và điện dung của chúng giảm trong khi điện trở nối tiếp tương đương (ESR) của chúng tăng lên. Trên bo mạch điều khiển trục, các tụ điện nguồn bị suy giảm cho phép gợn sóng điện áp biểu hiện dưới dạng hành vi servo thất thường — sai số vị trí, biến động vận tốc không giải thích được, hoặc cảnh báo xuất hiện và biến mất mà không có nguyên nhân cơ học rõ ràng.
Các tụ điện lỗ xuyên có thể được thay thế bằng thiết bị hàn cơ bản và các bộ phận thay thế phù hợp.
Đây là một việc tân trang thực tế cho một bo mạch vẫn hoạt động.
Một kỹ thuật viên điện tử có năng lực có thể thay thế các tụ điện điện phân trên A16B-1211-0273 trong vài giờ, khôi phục hiệu suất nguồn của bo mạch và có khả năng kéo dài tuổi thọ của nó thêm nhiều năm.
Q1: Máy Hệ thống 11 tạo ra cảnh báo servo trên một trục cụ thể khi bật nguồn. Các trục khác khởi tạo bình thường. Ổ đĩa 6057 cho trục đó không hiển thị cảnh báo độc lập. Đây có phải là A16B-1211-0273 không?
Cảnh báo servo một trục khi bật nguồn với ổ đĩa báo cáo không có lỗi độc lập và các trục khác bình thường là phù hợp với việc thẻ trục không hoàn thành trình tự khởi tạo của nó. Thẻ trục phải thiết lập giao tiếp với ổ đĩa của nó trong quá trình bật nguồn.
Nếu mạch giao tiếp của thẻ bị lỗi, ổ đĩa sẽ không nhận được lệnh nào, bộ điều khiển báo cáo lỗi servo, nhưng bản thân ổ đĩa — hoạt động về mặt điện — không hiển thị cảnh báo riêng.
Kiểm tra đầu nối giữa thẻ trục và bộ ổ đĩa, sau đó tiến hành thay thế bo mạch nếu đầu nối được xác nhận là tốt.
Q2: Trục được điều khiển bởi A16B-1211-0273 chạy ở tốc độ hơi sai trong các chu kỳ cắt DNC. Màn hình hiển thị vị trí chính xác nhưng chất lượng cắt bị suy giảm. Không có cảnh báo nào được tạo ra. Điều gì có thể xảy ra?
Tốc độ không chính xác trong quá trình cắt mà không có cảnh báo vị trí cho thấy vòng lặp điều khiển vận tốc có sự nhiễu loạn.
Thẻ trục tạo ra tín hiệu yêu cầu vận tốc; nếu các mạch điều kiện tín hiệu trên thẻ có các linh kiện bị suy giảm — điện trở lão hóa, tụ điện bị rò rỉ — lệnh vận tốc có thể có sai số nhỏ tạo ra tốc độ cắt không chính xác mà không tạo ra lỗi theo dõi vị trí.
So sánh dữ liệu chẩn đoán servo cho trục này với một đường cơ sở tham chiếu từ khi máy hoạt động bình thường.
Q3: Các bo mạch A16B-1211-0273 từ hai máy Hệ thống 11 khác nhau dường như có nhãn sửa đổi phần cứng khác nhau. Chúng có thể thay thế cho nhau không?
A16B-1211-0273 với các hậu tố sửa đổi phần cứng khác nhau (ví dụ: /01A, /02A) thường đại diện cho các thay đổi bố cục PCB hoặc linh kiện được thực hiện trong quá trình sản xuất trong khi vẫn duy trì cùng một thông số kỹ thuật chức năng.
Trong hầu hết các trường hợp, các bo mạch sửa đổi sau này tương thích ngược với các ổ cắm và cấu hình sửa đổi trước đó.
Tuy nhiên, điều này nên được xác minh với tài liệu phần cứng Hệ thống 11 cho cấu hình máy cụ thể trước khi hoán đổi các sửa đổi.
Q4: Đã có một bo mạch A16B-1211-0273 thay thế. Cần thực hiện những kiểm tra nào trước khi lắp đặt?
Trước khi lắp đặt bộ thay thế, hãy kiểm tra các tiếp điểm đầu nối xem có bị hư hỏng hoặc oxy hóa không. Đối với bo mạch thừa có thể đã được lưu trữ, hãy kiểm tra xem có bất kỳ hư hỏng tụ điện nào không — phồng, cặn rò rỉ — điều đó cho thấy các vấn đề về điều kiện lưu trữ.
Xác minh hậu tố sửa đổi của bo mạch có tương thích với việc lắp đặt không.
Sau khi lắp đặt, trục nên được chạy thử chậm qua phạm vi của nó trước khi chạy các chu kỳ tự động, và phản hồi vị trí nên được xác minh với giới hạn di chuyển đã biết của máy.
Q5: Bo mạch này đã ngừng sản xuất bởi FANUC. Dịch vụ sửa chữa có còn không?
Có. Chuỗi cung ứng bo mạch trục Hệ thống 11 vẫn hoạt động thông qua thị trường dịch vụ tự động hóa công nghiệp.
Các dịch vụ sửa chữa cấp linh kiện — nơi xác định và thay thế linh kiện bị lỗi cụ thể — có sẵn từ các chuyên gia dịch vụ CNC làm việc thường xuyên với thế hệ phần cứng FANUC này. Cấu tạo lỗ xuyên làm cho việc sửa chữa cấp linh kiện trở nên khả thi.
Các dịch vụ trao đổi, nơi cung cấp một bo mạch đã tân trang đã được kiểm tra để đổi lấy bo mạch gốc bị lỗi, cũng có sẵn và cung cấp tùy chọn phục hồi nhanh nhất khi sản xuất không thể chờ đợi sửa chữa.
