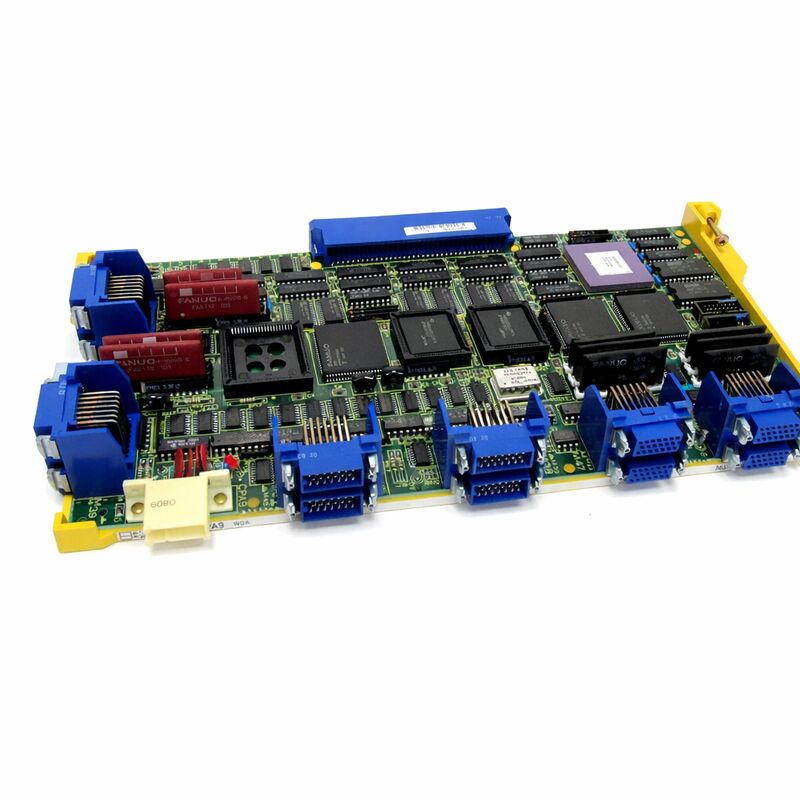

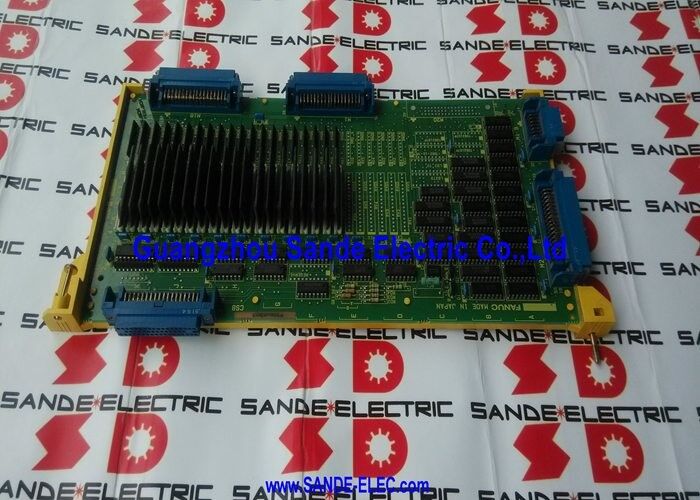

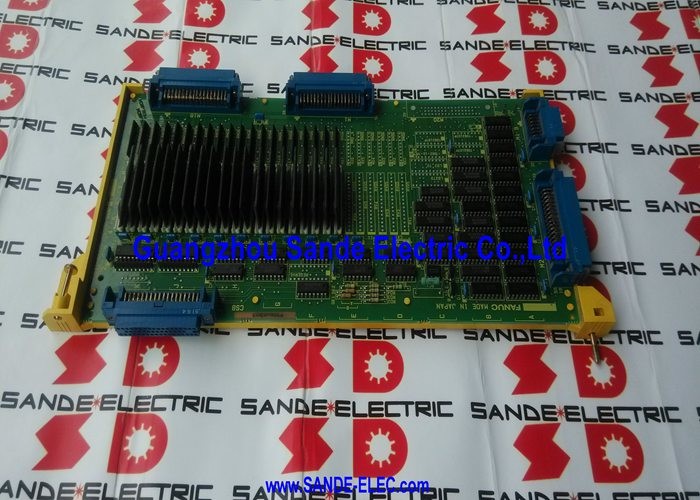

FANUC DETECTOR ADAPTER BOARD A16B-1212-0030 A16B12120030 A16B-1212-OO3O

FANUC A16B-1212-0030. Series 15A riêng biệt máy dò adapter PCB

Số phần:A16B-1212-0030

Đề xuất:A16B12120030

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:Bộ điều hợp máy dò riêng biệt ¢ PCB bổ sung

Một máy dò riêng biệt làm gì và tại sao bảng này tồn tại

Trong trục FANUC servo tiêu chuẩn, phản hồi vị trí đến từ bộ mã hóa được gắn trên trục động cơ servo.Sự sắp xếp đó được gọi là vòng tròn bán kín là đủ chính xác cho hầu hết các ứng dụng máy công cụ.

Điều khiển vòng hoàn toàn đóng thêm một thiết bị phản hồi thứ hai được gắn trực tiếp trên các yếu tố di chuyển của máy: một cân tuyến tính trên bàn, một inductosyn quay trên trục quay,hoặc một bộ mã hóa vị trí thứ cấp trên hạt cuộn bóng. vị trí cơ học thực tế của máy không chỉ góc trục động cơ được đưa trở lại CNC. bất kỳ sự mở rộng nhiệt, sai lầm pitch cuộn bóng,hoặc vòng bi lệch giữa động cơ và phần làm việc được đo và điều chỉnh trong thời gian thực.

A16B-1212-0030 là phần cứng làm cho điều này hoạt động trên các hệ thống Series 15A. Nó thêm đường dẫn đầu vào tín hiệu cho các máy dò riêng biệt để điều khiển CNC mà không có bảng này,Dòng 15A không thể chấp nhận hoặc xử lý tín hiệu phát hiện riêng biệt, và bất kỳ tham số nào cho phép phản hồi vòng tròn hoàn toàn sẽ tạo ra một báo động.

Bảng này phù hợp với các thiết bị FANUC Series 15-MA (trung tâm gia công) và 15-TA (trung tâm quay).Nó là một PCB bổ sung kết nối với phần cứng điều khiển Series 15A và cung cấp các kênh xử lý tín hiệu bổ sung các máy dò riêng biệt yêu cầu.

Các ứng dụng điển hình

Máy khoan chính xác và máy khoan giòn, nơi vị trí bàn phải được giữ trong vòng micron bất kể sự tăng trưởng nhiệt.Các trung tâm gia công khung lớn, nơi sai lệch độ cao của cuộn vít quả bóng khi chạy đầy đủ sẽ vượt quá độ khoan dung phần yêu cầu mà không có bù vòng kínMáy nghiền sử dụng phản hồi cảm ứng quay trên trục bánh nghiền.Các dự án nâng cấp để khôi phục kiến trúc vòng hoàn toàn khép gốc của máy Series 15A sau khi bộ điều hợp máy dò lỗi.

Các thông số kỹ thuật chính

Câu hỏi thường gặp

Câu 1: CNC 15A tạo ra một báo động liên quan đến các máy dò riêng biệt.

Trước khi giả định bảng đã bị hỏng, theo dõi lỗi từ máy dò ra ngoài. Kiểm tra thang đo tuyến tính hoặc cáp tín hiệu induktosyn về thiệt hại và xác minh điện áp cung cấp của máy dò.Kiểm tra các kết nối giữa cáp phát hiện và A16B-1212-0030Nếu máy dò, cáp và đầu nối được xác nhận tốt và báo động vẫn còn, bảng điều hòa đã thất bại.

Q2: Thẻ này có cần thiết nếu máy chỉ sử dụng phản hồi bộ mã hóa gắn trên động cơ không?

Không. A16B-1212-0030 chỉ cần khi máy sử dụng một máy dò vị trí riêng biệt để điều khiển vòng hoàn toàn đóng.Một loạt 15A chạy hoàn toàn vòng tròn bán kín chỉ bộ mã hóa động cơ không yêu cầu bảng này và sẽ hoạt động bình thường mà không có nó.

Q3: A16B-1212-0030 có thể làm việc với bất kỳ loại thang tuyến tính nào không?

The board accepts signal types compatible with the Series 15A's separate detector interface — typically sine/cosine analogue or incremental TTL/differential square-wave signals from scales and inductosyn devices. Xác nhận định dạng đầu ra của thang cụ thể phù hợp với thông số kỹ thuật đầu vào của bộ chuyển đổi trước khi cài đặt.

Q4: Sau khi thay thế A16B-1212-0030, CNC vẫn hiển thị báo động máy dò.

Kiểm tra bảng thay thế được đặt đúng trong đầu nối của nó.Sau đó xác nhận các tham số Series 15A cho phép phản hồi máy dò riêng biệt được đặt đúng đặc biệt là các tham số cấu hình trục xác định các trục sử dụng đầu vào máy dò riêng biệtMột sự không phù hợp các tham số tạo ra một báo động ngay cả với một bảng chức năng.

Q5: A16B-1212-0030 có sẵn cho máy 15A đang được sản xuất không?

Nền tảng Series 15 được ngừng sản xuất bởi FANUC. A16B-1212-0030 được mua thông qua các chuyên gia phụ tùng CNC công nghiệp và các công ty sửa chữa Series 15.Sửa chữa cấp thành phần của bảng bị hỏng ban đầu cũng là một lựa chọn khả thi khi tồn kho trao đổi là khan hiếm, vì sự cố trong các bảng chuyển đổi này thường được định vị ở một IC hoặc đầu nối điều kiện tín hiệu duy nhất.
