| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A16B-2200-0090 |
FANUC Series 15 (và biến thể 150 của nó) là nền tảng CNC hàng đầu của FANUC cho các công cụ máy phức tạp, trục cao trong thời gian sản xuất.,Dòng 15 được thiết kế đặc biệt cho các máy có số lượng trục cao, các trung tâm gia công lớn với pallet và bàn quay, trung tâm quay nhiều trục, các tế bào sản xuất linh hoạt,và máy sản xuất chuyên dụng cho các thành phần hàng không vũ trụ hoặc kỹ thuật nặng.

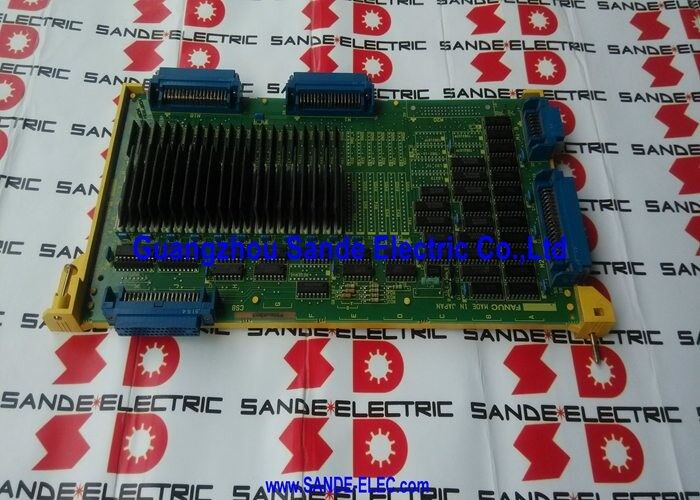

A16B-2200-0090 là một trong những bảng điều khiển trục làm cho khả năng trục cao này có thể.điều khiển xây dựng số lượng trục của nó trong các nhóm của 4 ¢ tối đa 16 trục tổng cộng khi bốn bảng được lắp đặt.
| Parameter | Giá trị |
|---|---|
| Các kênh trục | 4 (mỗi tấm) |
| Loại tín hiệu | PWM số |
| Tương thích ổ đĩa | FANUC 6058, 6066 máy chủ điều khiển |
| Trục hệ thống tối đa | 16 (với 4 bảng) |
| Tương thích | 15A, 15M, 15-MA, 150M, 15-MF, 15-TT, 15-TA, 15-TF |
Một A16B-2200-0090 duy nhất cung cấp 4 kênh trục. Kiến trúc Series 15 của FANUC cho phép nhiều bảng trục cùng tồn tại trong cùng một CNC:
4 trục:Một A16B-2200-0090 một cấu hình 15A nhỏ gọn cho một trung tâm gia công 4 trục.
8 trục:Hai bảng một trung tâm gia công 4 trục với trục quay pallet và các trục tuyến tính bổ sung.
12 trục:Ba bảng thích hợp cho các trung tâm quay đa trục hoặc máy với cấu hình bàn xoay và đầu phức tạp.
16 trục:Bốn bảng cấu hình tối đa, được sử dụng trên các máy công cụ rất lớn và phức tạp như hệ thống gia công linh hoạt nhiều pallet hoặc các phần máy chuyển giao chuyên dụng.
Các bảng trong cấu hình nhiều thẻ hoạt động độc lập nhưng trong cùng một khuôn khổ lệnh và phản hồi của CNC. Mỗi bảng xử lý 4 trục của riêng mình;CNC phối hợp tất cả các bảng đồng thời thông qua hệ thống đăng ký BASE.
lỗi trục trung tâm gia công 4 trục:Một trung tâm gia công FANUC 15-MA phát triển một báo động trục trên một trong bốn trục servo của nó. Sau khi loại trừ động cơ và động cơ, bảng trục A16B-2200-0090 được xác định là nguồn lỗi.Thay thế phục hồi kênh trục bị lỗi.
Bảo trì máy chuyển 16 trục:Một máy chuyển tải lớn sử dụng bốn bảng A16B-2200-0090 để điều khiển 16 trạm gia công đồng thời. Một bảng phát triển một báo động trục trên kênh 5?? 8 (bảng 2 của 4).Bảng thất bại được thay thế mà không làm phiền ba bảng khác hoặc trục của họ.
Q1: A16B-2200-0090 có thể điều khiển các ổ servo kỹ thuật số Series 15 ngoài 6058 và 6066?
A16B-2200-0090 được thiết kế đặc biệt cho các ổ servo kỹ thuật số FANUC 6058 và 6066.Dòng FANUC servo drive mới hơn (Alpha, Alpha-i, Beta-i) sử dụng các giao diện truyền thông khác nhau (loại A, loại B hoặc FSSB) và không tương thích với A16B-2200-0090.
Q2: BASE 0, BASE 1 và BASE 2 trong kiến trúc bảng trục Series 15 là gì?
BASE 0, 1 và 2 là các registry lệnh bộ nhớ được chia sẻ trong bus nội bộ của Series 15 CNC. CPU chính viết các lệnh gia tăng vị trí vào các registry này mỗi chu kỳ can thiệp.A16B-2200-0090 đọc đăng ký BASE thích hợp cho mỗi 4 trục của nó và dịch dữ liệu lệnh vào tín hiệu PWM ổ đĩaKiến trúc được lập bản đồ bộ nhớ này cho phép CPU và bảng trục trao đổi lệnh mà không cần giao tiếp trực tiếp giữa bộ xử lý.
Q3: Làm thế nào để thiết lập các phân bổ kênh trục khi sử dụng nhiều bảng A16B-2200-0090?
Trong cấu hình nhiều bảng Series 15, mỗi bảng A16B-2200-0090 được gán số trục cơ sở thông qua cài đặt tham số và vị trí vật lý của bảng trong CNC.Bảng đầu tiên xử lý trục 1?? 4, tay cầm thứ hai trục 5 ¢ 8, và vân vân.Các tham số phân bổ trục được cấu hình trong bảng tham số trục của CNC thay đổi các tham số này không chính xác có thể dẫn đến trục được gán cho bảng sai, gây ra lỗi điều khiển.
Q4: A16B-2200-0090 có phù hợp với hệ thống Series 15-B hoặc 15-C không?
A16B-2200-0090 được xác nhận cho các hệ thống thế hệ 15A (Mô hình A) được chỉ định 15A, 15-MA, 15-TA, 150M, 15-MF, 15-TT và 15-TF.Dòng 15-B và 15-C đã giới thiệu phần cứng bảng trục khác nhau như một phần của kiến trúc servo được cập nhật của họHãy xác nhận thế hệ mô hình cụ thể của máy CNC trước khi đặt hàng.
Q5: Điều gì xảy ra khi một trong bốn bảng A16B-2200-0090 bị hỏng trong một hệ thống 16 trục?
Chỉ có 4 trục được điều khiển bởi bảng bị hỏng sẽ báo động. 3 bảng còn lại và 12 trục của chúng tiếp tục hoạt động bình thường ̇ các bảng trục khác là độc lập.CNC sẽ hiển thị báo động cho các trục bị ảnh hưởngMáy vẫn có thể hoạt động trên các trục còn lại của nó nếu quá trình sản xuất cho phép, trong khi sửa chữa được sắp xếp.
