| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-2200-0091 |

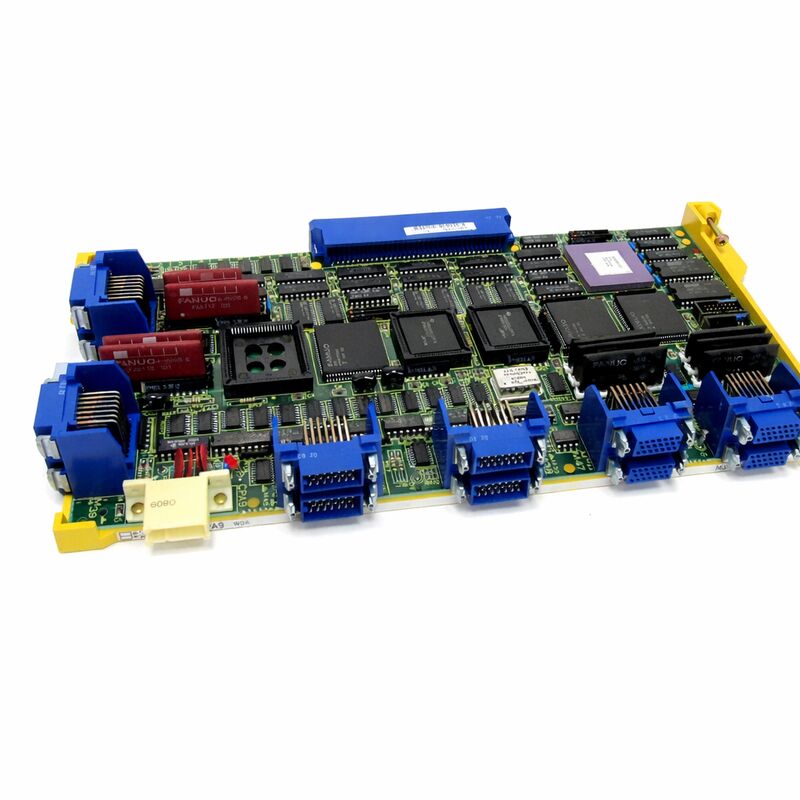

Mã sản phẩm: A16B-2200-0091
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: PCB điều khiển trục 3 kênh
Dòng bo mạch: A16B-2200
Hệ thống tương thích: FANUC Series 15-MA, 15-TA (Series 15 Model A)
Bộ khuếch đại tương thích: Bộ khuếch đại servo AC kỹ thuật số dòng 6058 và 6066
Kênh trục: 3

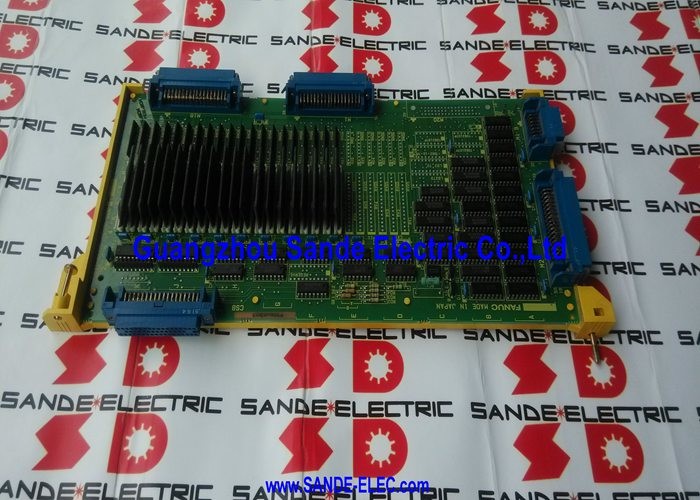

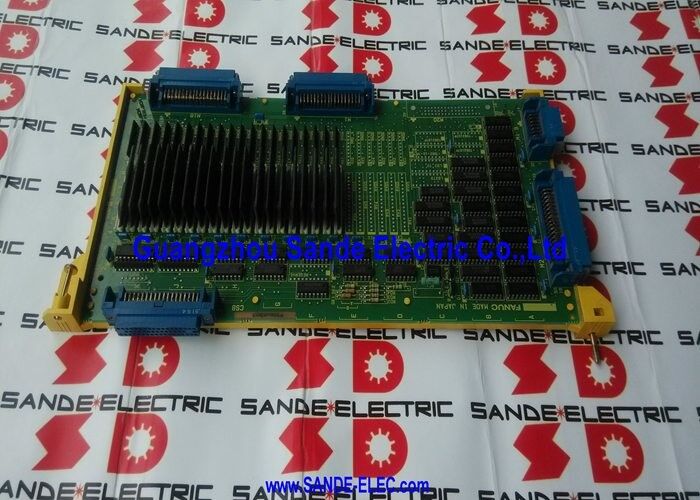

A16B-2200-0091 là bo mạch điều khiển trục 3 kênh dành cho bộ điều khiển CNC Series 15 Model A của FANUC — nền tảng đa trục hiệu suất cao được sử dụng trong các trung tâm gia công phức tạp, trung tâm tiện lớn và máy công cụ đa đường của thời đại đó.
Bo mạch này chịu trách nhiệm giao tiếp servo và tạo tín hiệu PWM để điều khiển ba trục servo thông qua các bộ khuếch đại servo AC kỹ thuật số mà chúng kết nối.
Series 15 là CNC hàng đầu của FANUC tại thời điểm ra mắt.
Nó được thiết kế cho các ứng dụng có số lượng trục lớn, nơi yêu cầu chính là nhiều trục được điều khiển đồng thời, cấu hình đa đường và định vị có độ chính xác cao.
Các bộ điều khiển cho những máy này — các cụm lớn, nhiều bo mạch với các thẻ trục mô-đun, bo mạch hệ thống, bộ xử lý đồ họa và bo mạch PMC — yêu cầu các bo mạch điều khiển trục loại này để quản lý từng nhóm trục servo. A16B-2200-0091 xử lý ba trục trong số đó.
Bo mạch sử dụng cấu trúc xuyên lỗ truyền thống thay vì thiết kế gắn bề mặt đã trở thành tiêu chuẩn trong các thế hệ FANUC sau này.
Đây là đặc điểm của thời đại Series 15 Model A — các bo mạch có kích thước vật lý lớn hơn và các thành phần được gắn xuyên lỗ, giúp việc chẩn đoán và sửa chữa ở cấp độ thành phần dễ dàng hơn so với các thiết kế SMD sau này.
Các đầu nối chắc chắn và bố cục thực tế cho việc bảo trì tại hiện trường trong các lắp đặt máy lớn.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-2200-0091 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | PCB điều khiển trục 3 kênh |
| Dòng bo mạch | A16B-2200 |
| Hệ thống tương thích | FANUC Series 15-MA, 15-TA (Model A) |
| Bộ khuếch đại tương thích | Bộ khuếch đại servo AC kỹ thuật số dòng 6058 và 6066 |
| Kênh trục | 3 |
| Cấu tạo | Xuyên lỗ (không gắn bề mặt) |
| Loại tín hiệu | Điều khiển servo kỹ thuật số PWM |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | Tối đa 75% RH (không ngưng tụ) |
| Tình trạng có sẵn | Mới (thừa) / Đã tân trang / Đã sửa chữa |
Kiến trúc bộ điều khiển Series 15 phân phối điều khiển trục trên các bo mạch điều khiển trục chuyên dụng. Bo mạch hệ thống chính cung cấp lõi xử lý của CNC — nội suy chương trình, thực thi PMC, quản lý giao diện người vận hành.
Các bo mạch điều khiển trục cung cấp giao diện servo — tạo tín hiệu PWM thời gian thực và xử lý phản hồi bộ mã hóa tạo ra điều khiển vị trí vòng kín cho mỗi nhóm trục servo.
A16B-2200-0091 tạo các lệnh kỹ thuật số PWM (điều chế độ rộng xung) mà các bộ khuếch đại servo kết nối — bộ khuếch đại dòng 6058 và 6066 — chuyển đổi thành dòng điện động cơ.
Tín hiệu PWM mã hóa lệnh vận tốc: chu kỳ nhiệm vụ của nó xác định lượng dòng điện mà bộ khuếch đại cung cấp cho động cơ.
Bo mạch đồng thời xử lý phản hồi vị trí từ bộ mã hóa trên mỗi động cơ trục, so sánh vị trí được lệnh với vị trí thực tế và liên tục điều chỉnh lệnh vận tốc để đóng vòng lỗi vị trí.
Sự tách biệt này giữa chức năng nội suy của CNC và chức năng điều khiển servo là có chủ đích về mặt kiến trúc.
Bộ nội suy CNC tính toán các vị trí mục tiêu.
Bo mạch điều khiển trục thực thi chúng.
Cả hai đều hoạt động ở tốc độ cao nhưng với các ràng buộc thời gian khác nhau — bộ nội suy hoạt động ở tọa độ milimet ở tốc độ gia công, trong khi bo mạch servo hoạt động ở số đếm bộ mã hóa ở tốc độ cập nhật servo kHz.
Một máy Series 15 lớn có thể yêu cầu nhiều thẻ điều khiển trục. Thiết kế 3 kênh của A16B-2200-0091 có nghĩa là một máy 9 trục cần ba bo mạch như vậy. Một máy 12 trục cần bốn.
Kiến trúc Series 15 hỗ trợ điều này bằng cách cho phép các thẻ trục được ghép đôi hoặc kết hợp thành các cấu hình đa thẻ, nơi bo mạch hệ thống chính phối hợp tất cả chúng.
Bo mạch kết nối trở lại hệ thống thông qua các kết nối giao diện được xác định.
Các địa chỉ cho ba trục mà nó phục vụ — BASE 0, 1 hoặc 2 trong hệ thống tham chiếu tín hiệu của bo mạch — xác định ba trục nào trong số thứ tự trục tổng thể của máy mà bo mạch này xử lý.
Việc thiết lập chính xác chỉ định này sau khi thay thế bo mạch là rất quan trọng: một bo mạch điều khiển trục được chỉ định sai sẽ điều khiển các trục sai hoặc gây ra xung đột giao tiếp trong bộ điều khiển.
Cấu trúc xuyên lỗ của A16B-2200-0091 là một lợi thế bảo trì. Trên bo mạch gắn bề mặt, các thành phần bị hỏng yêu cầu thiết bị và kỹ năng sửa chữa SMT không có sẵn phổ biến.
Trên bo mạch xuyên lỗ, một điện trở, tụ điện hoặc IC bị hỏng có thể được tháo ra và thay thế bằng thiết bị hàn tiêu chuẩn và các thành phần thay thế phù hợp.
Đối với một bo mạch có tuổi đời này và với khả năng tiếp cận xuyên lỗ, việc sửa chữa ở cấp độ thành phần thường là lựa chọn đầu tiên cần theo đuổi khi bo mạch bị lỗi.
Các bo mạch điều khiển Series 15 bị lỗi do tụ điện điện phân bị lão hóa — một chế độ lỗi lão hóa phổ biến — thường có thể được phục hồi bằng cách thay thế các tụ điện bị ảnh hưởng bằng các tụ điện mới, đây là một sửa chữa có thể quản lý được đối với kỹ thuật viên PCB có trình độ.
Q1: Một trong ba trục được điều khiển bởi A16B-2200-0091 hiển thị cảnh báo servo liên tục khi bật nguồn, trong khi hai trục khác trên bo mạch này hoạt động bình thường. Bo mạch có bị lỗi không?
Một cảnh báo trục đơn với hai trục bình thường trên cùng một bo mạch cho thấy bo mạch hoạt động một phần. Mạch của bo mạch cho kênh trục bị ảnh hưởng đã bị lỗi trong khi hai kênh còn lại vẫn tốt.
Điều này phù hợp với lỗi thành phần trong mạch của kênh cụ thể chứ không phải lỗi nguồn hoặc giao tiếp ở cấp độ bo mạch. Xác nhận bộ khuếch đại servo và động cơ trên trục bị ảnh hưởng không bị hỏng trước khi kết luận kênh của bo mạch bị lỗi.
Nếu các thành phần bên ngoài kiểm tra tốt, việc sửa chữa hoặc thay thế bo mạch là phù hợp.
Q2: Cả ba trục trên A16B-2200-0091 đều tạo ra cảnh báo đồng thời. Các bo mạch trục khác trong máy hoạt động bình thường. Điều này cho thấy điều gì?
Lỗi đồng thời của cả ba kênh trên một bo mạch, trong khi các bo mạch trục khác vẫn hoạt động, cho thấy lỗi ở cấp độ bo mạch trong mạch chia sẻ — bộ phận cấp nguồn, giao diện giao tiếp chính với bo mạch hệ thống hoặc bus tín hiệu chung trên chính A16B-2200-0091.
Kiểm tra đầu nối nguồn của bo mạch và đầu nối cáp giao tiếp trước khi kết luận bo mạch bị lỗi PCB.
Nếu các đầu nối được xác nhận tốt, bo mạch cần được sửa chữa hoặc thay thế.
Q3: Bo mạch đã được tháo ra và lắp lại như một phần của kiểm tra bảo trì chung. Sau khi lắp lại, một trục trước đây hoạt động bình thường giờ đây tạo ra cảnh báo. Điều gì đã xảy ra?
Một trục bị lỗi sau khi lắp lại bo mạch thường cho thấy sự cố đầu nối được tạo ra trong quá trình lắp lại — một chân tiếp xúc bị cong, một đầu nối không được kết nối hoàn toàn hoặc một cáp không được kết nối lại đúng cách.
Tháo bo mạch ra một lần nữa, kiểm tra cẩn thận các chân đầu nối, kết nối lại tất cả các cáp và lắp lại bo mạch với sự kết nối đầy đủ, có chủ đích.
Trong hầu hết các trường hợp, điều này sẽ giải quyết được cảnh báo sau bảo trì.
Q4: Có các bo mạch điều khiển trục Series 15 khác có thể thay thế cho A16B-2200-0091 nếu không có bộ phận chính xác này không?
Các bo mạch điều khiển trục dòng A16B-2200 cho Series 15 bao gồm một số biến thể cho số lượng trục và cấu hình khác nhau. Liệu một biến thể khác có phải là sự thay thế chức năng hay không phụ thuộc vào số lượng kênh, loại giao diện và sơ đồ địa chỉ trục của bo mạch cụ thể có khớp với yêu cầu của cấu hình máy hay không.
Việc thay thế giữa các biến thể bo mạch trục Series 15 đôi khi có thể thực hiện được nhưng phải được xác minh với tài liệu cấu hình máy và kỳ vọng của bo mạch hệ thống. Đừng giả định khả năng tương thích vật lý có nghĩa là khả năng tương thích chức năng.
Q5: Máy đã không hoạt động trong nhiều năm. Sau khi phục hồi hoạt động, các bo mạch trục bao gồm cả A16B-2200-0091 tạo ra các cảnh báo không liên tục. Cần điều tra những gì?
Thời gian không hoạt động kéo dài ảnh hưởng đến các tụ điện điện phân trong toàn bộ bộ điều khiển. Các tụ điện này từ từ khô đi trong quá trình lưu trữ, và điện dung cũng như ESR (điện trở nối tiếp tương đương) của chúng bị suy giảm.
Khi bộ điều khiển bật nguồn sau một thời gian dài không hoạt động, các tụ điện bị suy giảm gây ra điện áp cung cấp không ổn định, tạo ra các cảnh báo không liên tục và không nhất quán.
Việc thay thế tụ điện phòng ngừa trên các bo mạch trục — thay thế tất cả các tụ điện điện phân bằng các tụ điện mới — là quy trình tân trang được khuyến nghị trước khi đưa máy không hoạt động lâu trở lại hoạt động sản xuất.
