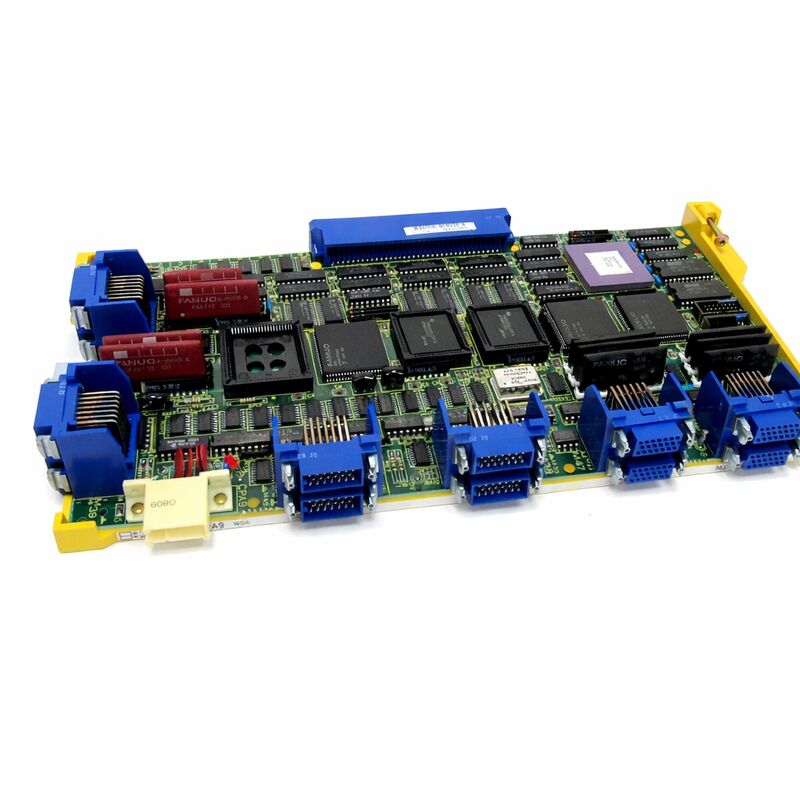

Axis PC Board A16B-2200-0360 A16B22000360

FANUC A16B-2200-0360. 3/4 Thẻ Trục kỹ thuật số 32 bit FANUC điều khiển 0-C / 40 MHz / 0C, 0D, 0F

Nền tảng FANUC 0-C

FANUC Series 0-C là nền tảng CNC 32 bit nhỏ gọn của FANUC cho các máy công cụ nhỏ đến trung bình trong những năm 1990, bao gồm máy quay, trung tâm gia công và máy xay được xây dựng xung quanh 0C, 0D,và các thông số kỹ thuật kiểm soát 0FThế hệ 0-C đã giới thiệu xử lý 32-bit vào kiến trúc CNC nhỏ gọn của FANUC, và A16B-2200-0360 là một trong những thẻ điều khiển trục đã làm cho kiến trúc đó hoạt động.

Trong thiết kế mô-đun 0-C, bảng chủ xử lý xử lý CNC tổng thể, trong khi các thẻ trục chuyên dụng quản lý các vòng chuyển động servo và trục.A16B-2200-0360 xử lý tối đa 3 hoặc 4 trục kỹ thuật số số lượng cụ thể phụ thuộc vào cấu hình trục ban đầu của máy. Ở 40 MHz, nó thuộc về đầu có khả năng hơn của phạm vi thẻ trục 0-C; tốc độ xử lý quyết định tốc độ chạy chặt chẽ của các vòng trục và tốc độ thẻ phản ứng với các lệnh trục.

Các máy được xây dựng trên nền tảng này vẫn đang hoạt động sản xuất trên toàn thế giới.A16B-2200-0360 là chính xác giống như-đối với giống như thay thế mà khôi phục cấu hình trục ban đầu mà không có thay đổi cho phần mềm điều khiển hoặc dây.

Các thông số kỹ thuật chính

Ba thông số kỹ thuật, một quyết định lựa chọn

"Trục 3/4"Khả năng điều khiển 3 hoặc 4 trục servo / spindle kỹ thuật số đồng thời.Một thẻ hai trục hoặc một thẻ trục tương tự từ cùng một gia đình A16B-2200 phục vụ các vị trí khác nhau và không phải là một sự thay thế.

"32 bit 0-C"Khả năng điều khiển: Khả năng điều khiển: Khả năng điều khiển: Khả năng điều khiển: Khả năng điều khiển: Khả năng điều khiển: Khả năng điều khiển: Khả năng điều khiểncũng không với các nền tảng 8 bit 0-A hoặc 0-B cũ hơn.

"40 MHz"Trong loạt A16B-2200, các thẻ với tốc độ đồng hồ khác nhau phục vụ các cấp hiệu suất khác nhau.Danh hiệu 40 MHz là một phần của danh tính của thẻ và nên phù hợp với thông số kỹ thuật của thẻ được cài đặt ban đầu.

Trước khi đặt hàng 5 lần kiểm tra

Xác nhận một máy thay thế A16B-2200-0360 với máy được lắp đặt mất ít hơn năm phút và loại bỏ các lỗi đặt hàng phổ biến nhất:

1. Đọc nhãn thẻ được cài đặt- xác nhận chính xác A16B-2200-0360, bao gồm cả hậu tố đầy đủ.
2. Xác nhận 32 bit điều khiển 0-C¢ Xác minh máy CNC là thế hệ 0-C (không phải 0i, 16i, hoặc bất kỳ loạt khác).
3. Xác nhận thẻ trục kỹ thuật số (không phải analog)Nền tảng 0-C sử dụng cả thẻ trục kỹ thuật số và tương tự trong các cấu hình khác nhau.
4. Loại lỗi thẻ trục riêng biệt từ lỗi khuếch đạiNếu mô hình lỗi chỉ giới hạn trong đường dẫn điều khiển trục (công cụ báo động chỉ vào lớp tính toán vòng tròn servo thay vì một mô-đun truyền động cụ thể), thẻ trục là nghi phạm có thể.
5. Kiểm tra các vấn đề thẻ liền kềTrong kiến trúc 0-C, bảng chủ và thẻ trục giao tiếp chặt chẽ; xác minh bảng chủ hoạt động bình thường trước khi thay thế thẻ trục.

Câu hỏi thường gặp

Q1: Định nghĩa 3/4 có nghĩa là gì? Đây là một thẻ 3 trục hay 4 trục?

Thẻ hỗ trợ tối đa 4 kênh trục kỹ thuật số. Trong máy được cấu hình cho 3 trục nó chạy 3 kênh; trong máy 4 trục nó chạy 4.Việc gán trục cụ thể phụ thuộc vào cài đặt ban đầu của máy. Thẻ không cần phải được thay đổi giữa cấu hình 3 trục và 4 trục ️ số lượng trục được đặt trong các tham số CNC.

Q2: A16B-2200-0360 có tương thích với FANUC 0i-C hoặc 16i điều khiển?

Không. Thẻ này là cụ thể cho nền tảng FANUC 0-C 32-bit. Các điều khiển CNC dòng i 0i, 16i, 18i và liên quan sử dụng kiến trúc khác và loạt thẻ trục khác nhau.Dòng A16B-2200 không cài đặt chéo vào các điều khiển i-series.

Câu 3: Máy báo động trên tất cả các trục được điều khiển đồng thời.

Các báo động đồng thời trên tất cả các trục chỉ ra lớp điều khiển trục chung A16B-2200-0360 là nghi phạm chính.cũng kiểm tra điện áp cung cấp điện được cung cấp cho thẻ trục và xác minh bảng chủ không tạo ra lỗi trên dòng mà lan truyền đến thẻ trục.

Q4: A16B-2200-0360 từ một máy 0-C khác có thể được sử dụng thay thế không?

Vâng, miễn là nó mang cùng số phần A16B-2200-0360 và đã được xác nhận chức năng trước khi lấy ra khỏi máy hiến tặng.Thẻ không lưu trữ các thông số cụ thể của máy ¢ Các thông số CNC được lưu trữ trong SRAM của đơn vị điều khiểnSau khi lắp đặt bộ thay thế, các tham số không bị ảnh hưởng và không cần phải nhập lại, miễn là mô-đun SRAM còn nguyên vẹn.

Q5: A16B-2200-0360 đã ngừng sản xuất. Làm thế nào để có được một đơn vị đáng tin cậy?

Thông qua FANUC 0-C thị trường hậu mãi ¢ di sản FANUC CNC phụ tùng chuyên gia và thử nghiệm đại lý dư thừa yêu cầu xác nhận rằng đơn vị đã được thử nghiệm trong một hệ thống CNC 0-C sống, không chỉ kiểm tra trực quan.Cần bao bì an toàn ESD cho vận chuyển và lưu trữĐối với các máy vẫn chạy điều khiển 0-C trong sản xuất, giữ một thẻ trục dự phòng tại chỗ là một biện pháp phòng ngừa thực tế
