| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-2200-0371 |
Mã sản phẩm: A16B-2200-0371
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Mô-đun bo mạch điều khiển CNC
Dòng bo mạch: A16B-2200
Ứng dụng: Hệ thống điều khiển CNC FANUC — Tự động hóa máy công cụ

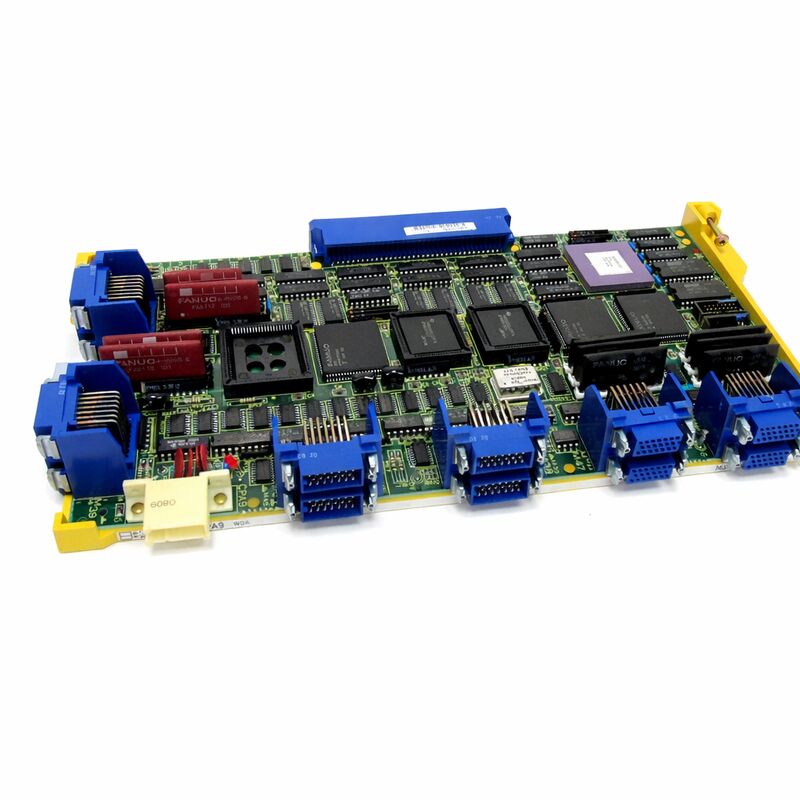

A16B-2200-0371 là một bo mạch in thuộc dòng A16B-2200 của FANUC — một họ bo mạch điều khiển CNC bao gồm các mô-đun điều khiển trục, bo mạch giao tiếp và giao diện, bo mạch bộ nhớ và đồ họa, cùng nhiều bo mạch chức năng khác phục vụ dòng bộ điều khiển CNC FANUC từ Series 15 đến các thế hệ 0-series C và D.
Dòng sản phẩm này được sản xuất trong một trong những giai đoạn năng suất nhất của kỹ thuật CNC của FANUC, khi công ty trang bị cho ngành công nghiệp máy công cụ toàn cầu các bộ điều khiển có khả năng xử lý sự phức tạp của gia công đa trục hiện đại, giao tiếp servo trục nối tiếp và tự động hóa máy dựa trên PMC.
Dòng A16B-2200 bao gồm các bo mạch chuyên dụng cắm vào mặt sau của bộ điều khiển cùng với bo mạch CPU chính. Mỗi bo mạch trong dòng này có một vai trò xác định: một số xử lý giao tiếp tốc độ cao giữa CNC và bộ điều khiển servo kỹ thuật số; một số khác quản lý tín hiệu I/O giữa bộ điều khiển và dây nối trường của máy; một số khác xử lý lưu trữ bộ nhớ, xử lý đồ họa hoặc giao tiếp với các thiết bị bên ngoài.
Chức năng cụ thể mà A16B-2200-0371 phục vụ định vị nó trong cấu hình bộ điều khiển mà nó được thiết kế.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-2200-0371 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Mô-đun bo mạch điều khiển CNC |
| Dòng bo mạch | A16B-2200 |
| Ứng dụng | Bộ điều khiển CNC FANUC và hệ thống máy công cụ |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | 75% RH tối đa (không ngưng tụ) |
| Tình trạng có sẵn | Mới (thừa) / Đã tân trang / Đã sửa chữa |
Dòng A16B-2200 là thế hệ bo mạch CNC gắn liền với các nền tảng Series 15 và 0-series đương đại của FANUC — một giai đoạn mà FANUC đang chuyển đổi từ hệ thống servo tương tự sang kỹ thuật số, giới thiệu giao tiếp trục nối tiếp và xây dựng kiến trúc phần cứng cho gia công đa trục hiệu suất cao mà ngành công nghiệp ngày càng yêu cầu.
Trong dòng này, sự đa dạng chức năng là đáng kể. Các bo mạch trục trong dòng A16B-2200 quản lý chu kỳ cập nhật servo — chúng nhận lệnh vị trí từ bộ nội suy của CNC và dịch chúng thành tín hiệu PWM hoặc nối tiếp mà bộ khuếch đại servo cần.
Các bo mạch khác trong dòng phục vụ giao diện máy: chúng xử lý các đầu vào và đầu ra rời rạc kết nối bộ điều khiển với các van điện từ thủy lực của máy, công tắc giới hạn, cơ cấu thay dao và bảng điều khiển.
Các bo mạch giao tiếp cung cấp giao diện RS-232C và các giao diện nối tiếp khác để truyền chương trình và hoạt động DNC.
A16B-2200-0371 đóng góp chức năng cụ thể của nó vào hệ sinh thái này.
Vai trò của bo mạch trong kiến trúc bộ điều khiển mà nó phục vụ là điều phân biệt nó với các bo mạch khác trong dòng, và việc kết hợp đúng bo mạch với cấu hình bộ điều khiển phù hợp là yêu cầu cơ bản cho bất kỳ bộ phận thay thế nào.
Các bo mạch dòng A16B-2200 là các bộ phận cũ — không còn sản xuất nữa, nhưng vẫn thiết yếu đối với hàng nghìn máy công cụ đang hoạt động trên toàn thế giới. Các máy được xây dựng xung quanh các nền tảng CNC Series 15 và 0-C/0-D trong những năm sản xuất của chúng đại diện cho các khoản đầu tư vốn lớn mà chủ sở hữu của chúng dự định duy trì hoạt động. Điện tử điều khiển, không phải cấu trúc cơ khí, thường giới hạn tuổi thọ hoạt động của các máy này.
Chuỗi cung ứng hậu mãi cho các bo mạch dòng A16B-2200 đã được thiết lập tốt. Các đơn vị thừa đã được kiểm tra từ các bộ điều khiển đã ngừng hoạt động có sẵn từ các nhà cung cấp phụ tùng CNC chuyên dụng.
Các dịch vụ tân trang chuyên nghiệp — bao gồm thay thế tụ điện, làm sạch tiếp điểm và kiểm tra chức năng trong một hệ thống CNC đại diện — kéo dài đáng kể tuổi thọ hoạt động. Sửa chữa cấp bo mạch giải quyết các lỗi thành phần cụ thể. Giữa các tùy chọn này, hầu hết các bo mạch dòng A16B-2200 có thể được giữ hoạt động miễn là máy mà chúng phục vụ tiếp tục sản xuất.
Việc xác định đúng bo mạch đòi hỏi mã sản phẩm chính xác từ nhãn của bo mạch đã lắp đặt.
Dòng A16B-2200 chứa nhiều biến thể, và các bo mạch có vẻ ngoài tương tự về mặt vật lý có thể phục vụ các chức năng hoàn toàn khác nhau trong bộ điều khiển. Mã sản phẩm khác nhau dù chỉ một chữ số cũng không thể thay thế cho nhau.
Một bo mạch dòng A16B-2200 bị lỗi sẽ tạo ra các cảnh báo trong khu vực chức năng mà nó phục vụ. Lỗi bo mạch trục tạo ra cảnh báo servo. Lỗi bo mạch I/O tạo ra lỗi giao tiếp I/O.
Lỗi bo mạch bộ nhớ có thể ngăn bộ điều khiển khởi động hoàn toàn. Việc xác định mã cảnh báo và loại cảnh báo của nó — servo, PMC, I/O, hệ thống — là bước đầu tiên để cô lập bo mạch nào trong bộ điều khiển cần được chú ý.
Trước khi thay thế bo mạch nghi ngờ, hãy cắm lại và làm sạch các tiếp điểm đầu nối của nó.
Một phần đáng kể các lỗi bo mạch rõ ràng thực chất là các vấn đề cấp đầu nối.
Nếu việc cắm lại khắc phục được lỗi, không cần thay thế bo mạch. Nếu lỗi vẫn tồn tại, và nếu có một bo mạch thay thế đã được xác nhận tốt để kiểm tra hoán đổi, đây là cách xác định chắc chắn nhất để xác nhận lỗi nằm ở bo mạch chứ không phải ở mặt sau hoặc mạch kết nối.
Q1: Cảnh báo CNC chỉ ra lỗi trong khu vực chức năng mà A16B-2200-0371 phục vụ. Làm thế nào để xác nhận bo mạch là nguồn gốc lỗi trước khi đặt hàng thay thế?
Bắt đầu bằng cách cắm lại bo mạch và làm sạch các tiếp điểm đầu nối cạnh của nó. Kiểm tra lại. Nếu cảnh báo vẫn tồn tại, hãy tham khảo hướng dẫn bảo trì của bộ điều khiển để xác định bất kỳ điểm kiểm tra nào trên bo mạch và bất kỳ quy trình chẩn đoán nào liên quan đến cảnh báo cụ thể.
Nếu có một bo mạch tương đương đã được xác nhận tốt để thay thế tạm thời, bài kiểm tra hoán đổi sẽ xác nhận hoặc loại trừ bo mạch là nguồn gốc lỗi một cách dứt khoát.
Nếu không, và tất cả các nguyên nhân khác đã được loại trừ, hãy tiến hành thay thế.
Q2: Một bo mạch A16B-2200-0371 đã được tân trang đã được lắp đặt. Cảnh báo ban đầu đã được khắc phục, nhưng một cảnh báo khác xuất hiện ngay lập tức. Điều này cho thấy điều gì?
Một cảnh báo mới, khác biệt sau khi thay thế bo mạch đã khắc phục cảnh báo ban đầu thường có nghĩa là một lỗi thứ cấp đã bị che khuất bởi lỗi ban đầu, hoặc sự không khớp về tham số/cấu hình giữa bo mạch thay thế và bộ điều khiển.
Kiểm tra xem bo mạch thay thế có đúng phiên bản phần cứng hay không. Xem lại tài liệu của cảnh báo mới.
Nếu cảnh báo mới liên quan đến vấn đề cấu hình hoặc tham số, hãy giải quyết tham số trước.
Q3: Làm thế nào để lưu trữ một bo mạch A16B-2200-0371 dự phòng?
Bao bì chống tĩnh điện là điều cần thiết — các bo mạch in trần dễ bị hư hại do phóng tĩnh điện khi lưu trữ. Giữ bo mạch trong môi trường nhiệt độ ổn định, độ ẩm thấp. Tránh chu kỳ nhiệt độ. Dán nhãn rõ ràng với mã sản phẩm, phiên bản và ngày lưu trữ.
Kiểm tra hàng năm xem có dấu hiệu ăn mòn hoặc xuống cấp linh kiện nào không.
Đối với lưu trữ dài hạn, kiểm tra bật nguồn định kỳ sẽ xác nhận bo mạch vẫn hoạt động.
Q4: Máy đã 25 năm tuổi và A16B-2200-0371 không còn có sẵn từ FANUC. Các lựa chọn để tìm nguồn thay thế là gì?
Thị trường phụ tùng CNC độc lập là nguồn chính cho các bo mạch dòng A16B-2200 lỗi thời.
Các nhà cung cấp chuyên dụng lưu trữ hàng tồn kho thừa đã được kiểm tra từ các máy đã ngừng hoạt động, cung cấp dịch vụ trao đổi và trong nhiều trường hợp có thể thực hiện sửa chữa cấp bo mạch.
Một số nhà cung cấp cũng cung cấp các dịch vụ nâng cấp CNC cấp hệ thống thay thế toàn bộ cụm bộ điều khiển bằng phần cứng tương đương hiện đại — một tùy chọn loại bỏ hoàn toàn mối lo ngại về tính sẵn có của bo mạch cũ, mặc dù với chi phí ban đầu cao hơn.
Q5: CNC đôi khi tự khởi động lại mà không hiển thị mã cảnh báo nào. Nguồn điện đã được xác nhận tốt. Liệu A16B-2200-0371 có thể là nguyên nhân không?
Việc tự khởi động lại không rõ nguyên nhân mà không có mã cảnh báo thường do điện áp nguồn không ổn định đến bo mạch — hoặc từ nguồn điện nằm trong thông số kỹ thuật trong điều kiện bình thường nhưng không ổn định dưới tải, hoặc từ một tụ điện khử nhiễu bị suy giảm trên chính bo mạch cho phép các dao động điện áp tạm thời làm gián đoạn logic của bo mạch.
Đo điện áp nguồn tại các đầu nối đầu vào nguồn của bo mạch, không chỉ tại đầu ra nguồn.
Nếu điện áp ổn định tại nguồn nhưng không ổn định tại bo mạch, đầu nối hoặc tụ điện phía bo mạch là nguyên nhân có khả năng.
