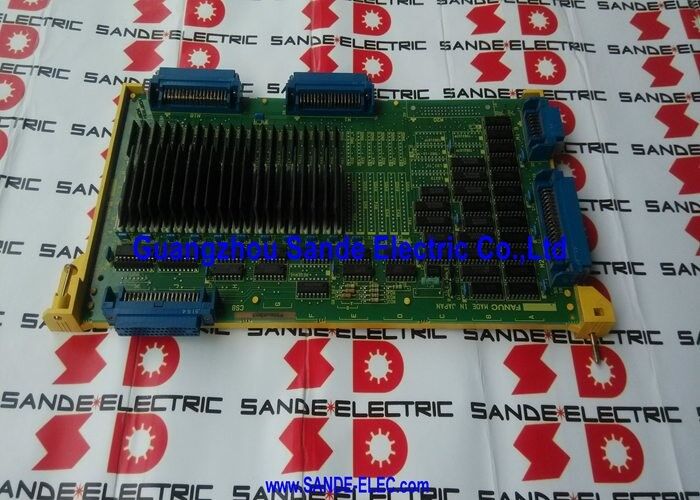

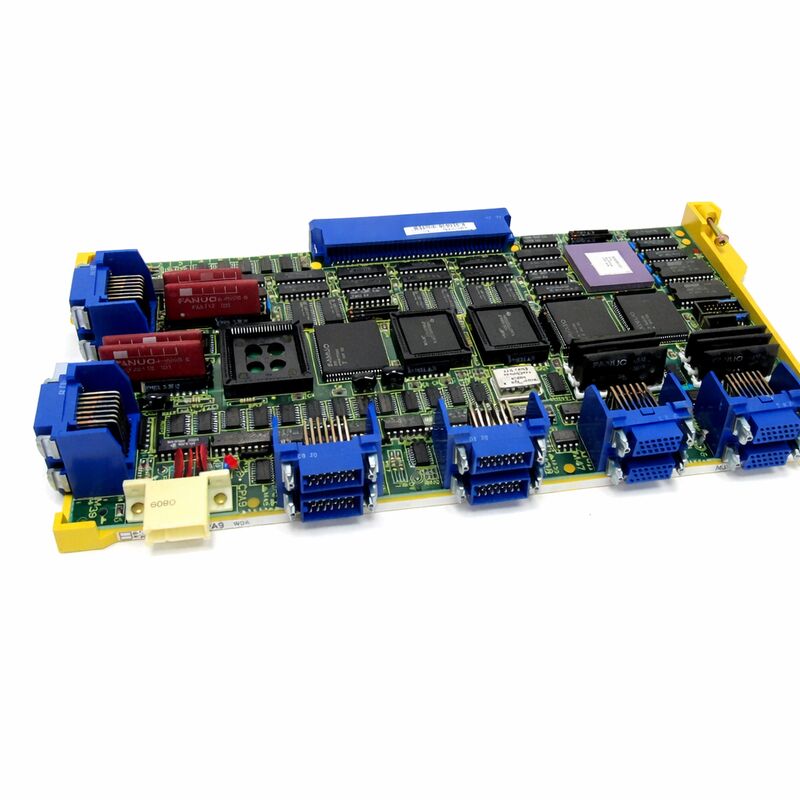

Mã sản phẩm: A16B-2200-0390
Tham chiếu chéo: A16B22000390
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Bo mạch điều khiển trục / phản hồi — Bo mạch trục nối tiếp 3/4 trục
A16B-2200-0390 là bo mạch điều khiển trục nối tiếp 3/4 trục cho các hệ thống CNC Dòng 0-C, 0-D và 0-F của FANUC. Theo thuật ngữ của FANUC, bo mạch trục — còn gọi là PCB phản hồi — là bo mạch đóng vòng servo: nó nhận lệnh vị trí từ bộ xử lý chính của CNC, đọc phản hồi bộ mã hóa từ bộ khuếch đại servo, tính toán sai số vị trí và gửi lệnh vận tốc hiệu chỉnh trở lại cho các ổ đĩa trong thời gian thực.
Nếu bo mạch này không hoạt động chính xác, CNC sẽ không có hình ảnh đáng tin cậy về vị trí thực tế của bất kỳ trục nào của máy. Bộ điều khiển không thể đóng vòng vị trí, báo động servo sẽ xuất hiện ngay lập tức và chuyển động trục là không thể.
Bo mạch cụ thể này chạy trong cấu hình bo mạch chủ 32-bit của nền tảng 0-C/0-D/0-F và sử dụng giao diện nối tiếp Loại A cho các bộ khuếch đại servo dòng Alpha của FANUC — bao gồm các cấu hình servo/trục chính kỹ thuật số và nối tiếp, đây là tiêu chuẩn cho các máy 0-C được nâng cấp hoặc chế tạo với các ổ đĩa dòng Alpha.
Dòng 0-C là một trong những nền tảng CNC được triển khai rộng rãi nhất của FANUC trong những năm cuối thập niên 1980 và 1990. Nhiều máy được trang bị 0-C vẫn còn trong sản xuất, đó là lý do tại sao A16B-2200-0390 tiếp tục giao dịch tích cực trên thị trường phụ tùng CNC. Các đơn vị trao đổi, hàng tồn kho dư thừa và dịch vụ sửa chữa đều có sẵn.
Các lỗi bo mạch trục trên nền tảng 0-C thường biểu hiện dưới dạng báo động servo 9 (servo không sẵn sàng), báo động trục trên các kênh cụ thể hoặc lỗi phản hồi vị trí. Trước khi kết luận bo mạch đã bị lỗi:
Lỗi nghiêm trọng của A16B-2200-0390 — nơi báo động servo xuất hiện trên tất cả các trục cùng lúc và không biến mất khi cắm lại — là một dấu hiệu rõ ràng cho thấy bo mạch cần được thay thế.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-2200-0390 |
| Loại | Bo mạch trục nối tiếp 3/4 trục |
| Nền tảng CNC | FANUC Dòng 0-C, 0-D, 0-F |
| Giao diện Servo | Nối tiếp Loại A (dòng Alpha) |
| Khả năng tương thích ổ đĩa | Kỹ thuật số, nối tiếp (±tương tự) |
| Bo mạch chủ | 32-bit |
| Trạng thái | Ngừng sản xuất, thị trường phụ tùng hoạt động |
| Xuất xứ | Nhật Bản |
Q1: CNC 0-C hiển thị báo động servo 9 trên tất cả các trục. A16B-2200-0390 có thể là nguyên nhân không?
Có. Báo động servo 9 trên tất cả các trục cùng lúc — thay vì trên một trục đơn lẻ — chỉ ra bo mạch trục chứ không phải bộ khuếch đại servo hoặc bộ mã hóa riêng lẻ. Hãy cắm lại đầu nối của bo mạch trước. Nếu báo động vẫn còn, bo mạch đã bị lỗi. Báo động trục đơn lẻ có nhiều khả năng là lỗi bộ khuếch đại hoặc bộ mã hóa.
Q2: Bo mạch này tương thích với những bộ khuếch đại servo nào?
Bộ khuếch đại servo FANUC dòng Alpha (giao diện nối tiếp Loại A) ở cấu hình kỹ thuật số và nối tiếp. Nền tảng 0-C với bo mạch chủ 32-bit này thường chạy các mô-đun servo (SVM) và mô-đun bộ khuếch đại trục chính (SPM) dòng Alpha. Cấu hình tương tự tương thích nhưng hiếm gặp trên thế hệ bo mạch này.
Q3: Việc thay thế A16B-2200-0390 có yêu cầu thay đổi tham số nào không?
Bản thân bo mạch trục không lưu trữ các tham số CNC — chúng nằm trong SRAM của bộ điều khiển. Sau khi thay thế tương đương, CNC sẽ đọc các tham số của nó một cách bình thường. Xác minh cài đặt tham số servo sau khi thay thế, đặc biệt là loại bộ mã hóa và cài đặt giao diện phản hồi, để xác nhận chúng khớp với phần cứng đã lắp đặt.
Q4: A16B-2200-0390 có thể được sửa chữa ở cấp độ linh kiện không?
Có. Các chuyên gia điện tử CNC có kinh nghiệm về bo mạch trục 0-C có thể thực hiện sửa chữa ở cấp độ linh kiện — thay thế các bộ cách ly quang bị lỗi, IC giao diện phản hồi hoặc đầu nối bị hỏng. Cả dịch vụ trao đổi và sửa chữa đều có sẵn rộng rãi cho bo mạch này. Việc sửa chữa đặc biệt hiệu quả về chi phí khi lỗi được cục bộ hóa và giải pháp thay thế là tìm nguồn cung ứng từ kho dự trữ hạn chế.
Q5: Làm thế nào để xác minh một bo mạch A16B-2200-0390 dư thừa trước khi lắp đặt?
Yêu cầu giấy chứng nhận kiểm tra chức năng từ nhà cung cấp — lý tưởng nhất là được kiểm tra trên bộ điều khiển 0-C chứ không chỉ là kiểm tra bật nguồn trên bàn. Kiểm tra bo mạch xem có bị ăn mòn, mối hàn bị hỏng và chân đầu nối bị cong trước khi lắp đặt. Cắm lại chặt tất cả các đầu nối sau khi lắp đặt và xác minh rằng tất cả các trục phản hồi bình thường trước khi đưa máy trở lại sản xuất.
