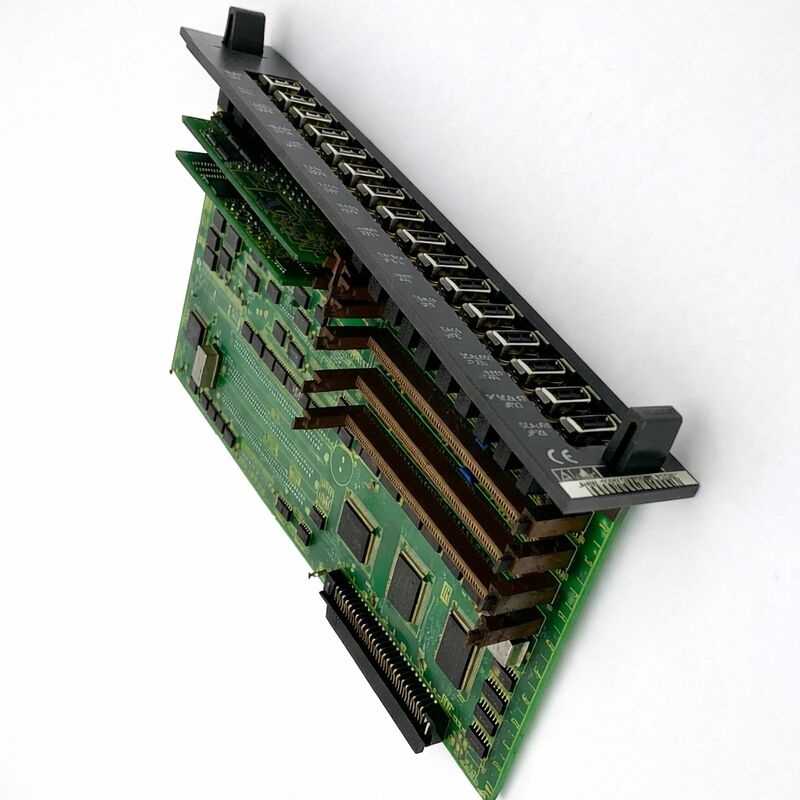

Số phần:A16B-2200-0931
Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)
Loại sản phẩm:Tùy chọn 2 (OPT2) PCB ¢ Bảng mở rộng trục bổ sung
Hệ thống CNC tương thích:FANUC Series 16-A (16-MA, 16-WA, 16-TA)

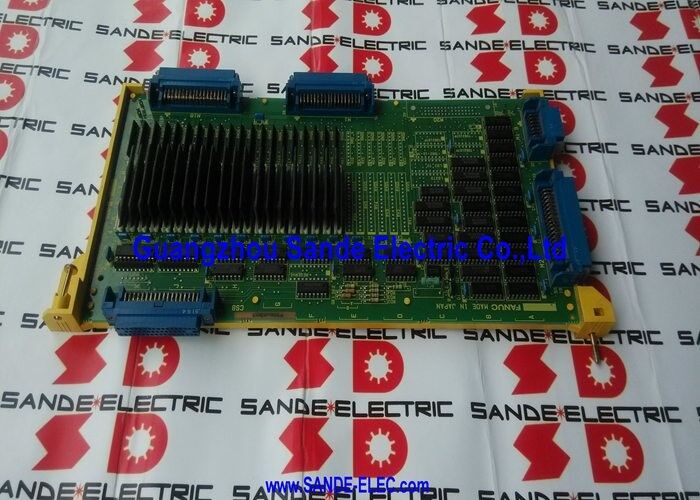

A16B-2200-0931 là bảng mạch in mở rộng trục tùy chọn 2 (OPT2) cho điều khiển CNC FANUC Series 16-A được chỉ định F16M/T trong mã hóa sản phẩm nội bộ của FANUC.
Thẻ này kết nối với hệ thống hệ thống 16-A cùng với bảng CPU chính và các bảng tùy chọn khác,mở rộng công suất trục phụ trợ của điều khiển lên đến bốn trục bổ sung và thêm một CPU trục thứ hai.
Kết hợp với điều khiển trục cơ sở trên bảng chính,A16B-2200-0931 cho phép Series 16-A quản lý tối đa tám kênh servo tổng cộng với khả năng hai trục, làm cho nó trở thành bảng tùy chọn thiết yếu cho các trung tâm gia công đa trục phức tạp, cấu hình máy 5 trục, và trung tâm xoay hai trục.
FANUC Series 16-A là một trong những nền tảng CNC có khả năng cao nhất của FANUC trong thế hệ của nó, một bước tiến đáng kể so với Series 0-C về sức mạnh xử lý, hiệu suất servo và số trục tối đa.
16-A được triển khai trên các trung tâm gia công định dạng lớn, trung tâm quay máy xay, máy gantry,và các trung tâm xoay nhiều trục, nơi nhu cầu về trục được điều khiển vượt quá những gì mà điều khiển cơ sở có thể quản lý một mình.
A16B-2200-0931 là phần cứng làm cho các cấu hình mở rộng này có thể.
Được ngừng sản xuất bởi FANUC, tấm này không còn có sẵn thông qua các kênh sản xuất hoạt động của FANUC.
Sự sẵn có liên tục của nó thông qua thị trường phụ kiện giữ một quần thể đáng kể của máy Series 16-A hoạt động với khả năng đầy đủ.
| Parameter | Giá trị |
|---|---|
| Số phần | A16B-2200-0931 |
| Nhà sản xuất | Tập đoàn FANUC |
| Loại sản phẩm | Tùy chọn 2 (OPT2) PCB mở rộng trục |
| CNC tương thích | FANUC Series 16-A (F16M, F16T, F16W) |
| Các trục bổ sung | Tối đa 4 (có thể mở rộng tùy thuộc vào cấu hình SMD) |
| Tổng công suất trục | Tối đa 8 kênh servo với trục kép |
| Đinh thứ 2 | Vâng 2 spindle CPU bao gồm |
| Hệ thống Backplane | A02B-0120-B5xx |
| Tình trạng sản xuất | Được ngừng bởi nhà sản xuất |
| Quốc gia xuất xứ | Nhật Bản |
Bộ điều khiển Series 16-A sống trong một rack nền. Cửa rack chứa bảng CPU chính (đối với việc thực hiện phần chương trình, can thiệp cho trục cơ sở và trục chính), nguồn điện,và các khe cắm tùy chọn có sẵn cho các bảng khả năng bổ sung.
Bảng OPT1 thường thêm dung lượng PMC lớn hơn (điểm điều khiển máy có thể lập trình) và đồ họa nâng cao.Bảng OPT2 A16B-2200-0931 thêm các trục servo bổ sung và CPU trục thứ hai.
Khi được lắp đặt, A16B-2200-0931 mở rộng dung lượng trục điều khiển từ trục cơ bản 4 ̊5 lên tối đa 8 kênh servo tổng cộng.
Số lượng chính xác của các trục bổ sung được kích hoạt phụ thuộc vào các module cắm SMD (Small Module Device) được gắn trên bảng ¢ các kết hợp SMD khác nhau kích hoạt các cấu hình đếm trục khác nhau.Cách tiếp cận mô-đun này cho phép FANUC sử dụng cùng một PCB trên các cấu hình máy đòi hỏi 6, 7, hoặc 8 trục tổng cộng.
CPU trục thứ hai trên A16B-2200-0931 là dung lượng xử lý riêng biệt dành cho việc điều khiển trục thứ hai độc lập với trục chính.
Trung tâm quay hai trục và máy quay máy với cả trục chính và trục phụ đều yêu cầu khả năng này.
Không có bảng OPT2, một máy Series 16-A chỉ có một trục điều khiển duy nhất.
Máy của loạt 16-A được trang bị A16B-2200-0931 thường thuộc một trong các loại sau:
Trung tâm gia công 5 trục: Một trung tâm gia công 3 trục với hai trục quay (B và C, hoặc A và B) cho bề mặt phức tạp và gia công 5 mặt đòi hỏi phải điều khiển đồng thời tất cả năm trục.Các cơ sở 16-A axes board xử lý một số, và OPT2 cung cấp công suất còn lại.
Trung tâm xoay hai trục: Cả hai trục đều yêu cầu điều khiển tốc độ, vị trí và đồng bộ độc lập.
CPU trục thứ hai của OPT2 xử lý trục phụ trong khi bảng chính quản lý trục chính.
Máy định dạng gantry: Các trung tâm gia công gantry lớn với hai động cơ trục Y trên chùm gantry yêu cầu điều khiển trục song song 2 động cơ hoạt động đồng bộ trên một trục.Khả năng trục bổ sung từ OPT2 hỗ trợ cấu hình này.
Máy gia công linh hoạt đa trục: Bất kỳ cấu hình nào đòi hỏi số lượng trục cơ sở cao hơn cho các hình học phần phức tạp hoặc các trục định vị bổ sung.
A16B-2200-0931 là một bảng có thể lập trình.Các tham số phụ liên quan đến các trục bổ sung và trục thứ hai phải được tải vào bộ nhớ của bảng..
Các thông số này được sao lưu bởi bộ nhớ CNC pin của máy.
Khi thay thế bảng, các tham số con cần phải được tải lại từ một bản sao lưu được lưu trữ hoặc bằng cách nhập lại chúng từ tài liệu tham số của máy.
Máy chạy loạt 16-A mất các thông số sao lưu (sự cố pin mà không có bản sao lưu được ghi lại) có thể yêu cầu nhập lại các thông số đầy đủ từ tài liệu của nhà sản xuất máy,mà có thể là một nhiệm vụ đưa vào sử dụng tốn thời gian.
Q1: Máy máy Series 16-A hiện chỉ hiển thị báo động servo trên các trục được điều khiển bởi thẻ OPT2, trong khi các trục cơ sở (được điều khiển bởi bảng CPU chính) hoạt động bình thường.A16B-2200-0931 có xác nhận lỗi không??
Cảnh báo bị cô lập với các trục được điều khiển OPT2 với các trục cơ sở được xác nhận là tốt là một dấu hiệu mạnh mẽ của sự cố A16B-2200-0931.
Trước khi thay thế, hãy kiểm tra đường ray cung cấp điện của bảng OPT2 tại đầu nối mặt sau và kiểm tra chỗ ngồi của bảng trong giá đỡ.
Một bảng OPT2 ngồi kém tạo ra chính xác triệu chứng này. Nếu bảng ngồi tốt và điện áp cung cấp được xác nhận, lỗi bảng là chẩn đoán có thể.
Q2: Sau khi cài đặt một thay thế A16B-2200-0931, các trục bổ sung di chuyển nhưng trục thứ hai không phản ứng.
Nguyên nhân phổ biến nhất là thiếu hoặc không chính xác các tham số phụ cho trục thứ hai.
Bảng OPT2 giữ các thông số trục cho trục thứ hai độc lập với các thông số trục của bảng CPU chính.
Nếu các tham số phụ này không được tải sau khi thay thế bảng, chức năng trục thứ hai sẽ không hoạt động ngay cả khi bản thân bảng hoạt động.
Nạp lại các tham số trục thứ hai từ sao lưu, hoặc nhập lại chúng từ tệp tham số được tài liệu của máy.
Q3: A16B-2200-0931 có thể được sử dụng trong một điều khiển Series 16-B hoặc Series 18-A, hoặc nó đặc biệt cho Series 16-A?
A16B-2200-0931 được thiết kế cho hệ thống nền và kiến trúc điều khiển Series 16-A. Series 16-B và Series 18 sử dụng các thiết kế nền và giao diện bảng khác nhau.bố trí kết nối có thể khác nhau, và firmware và giao thức dự kiến bởi CPU chính khác nhau giữa các biến thể Series 16-A và sau đó là 16-B/18.
Sử dụng bảng này trong một hệ thống không phải 16-A sẽ không tạo ra một kết quả chức năng và có nguy cơ hư hại phần cứng.
Chỉ sử dụng hệ thống A16B-2200-0931 trong hệ thống 16-A trên máy bay hậu của loại A02B-0120-B5xx.
Q4: Máy dòng 16-A là một trung tâm gia công 5 trục. Bảng OPT2 đã thất bại. Có một bảng FANUC mới hơn có thể thay thế nó hay phải lấy số bộ phận chính xác?
Không có thay thế trực tiếp từ nền tảng FANUC mới hơn.
Các bộ điều khiển FANUC hiện đại (Dòng 30i, 31i, 32i) sử dụng phần cứng hoàn toàn khác nhau và sẽ yêu cầu một dự án nâng cấp CNC hoàn chỉnh để nâng cấp.
Đối với các máy mà mục tiêu là tiếp tục hoạt động của Series 16-A, việc mua A16B-2200-0931 thông qua thị trường phụ kiện là con đường chính xác.
Đối với các máy mà việc nâng cấp hoàn toàn đang được xem xét, khả năng 5 trục có thể được sao chép trên các nền tảng FANUC hiện đại với nâng cấp bộ khuếch đại servo thích hợp.
Q5: Có bao nhiêu trục bổ sung mà A16B-2200-0931 thực sự thêm vào, và điều này có khác nhau theo máy?
A16B-2200-0931 có dung lượng tối đa 4 trục bổ sung, có thể mở rộng tùy thuộc vào các mô-đun SMD được gắn trên bảng.Số lượng chính xác các trục được kích hoạt là một chức năng của cả cấu hình SMD và các thông số CNC.
Một máy có cấu hình 6 trục sử dụng OPT2 để thêm 2 trục ngoài cơ sở 4. Một cấu hình 8 trục sử dụng toàn bộ 4 trục bổ sung từ OPT2.
Người chế tạo máy thiết lập điều này tại thời gian xây dựng ban đầu.
Khi thay thế A16B-2200-0931, nguồn một bảng với cấu hình SMD giống như bản gốc,hoặc cấu hình lại các SMD của bảng thay thế để phù hợp với xác minh được từ tài liệu phần cứng của máy hoặc bằng cách kiểm tra bảng đã lấy ra.
