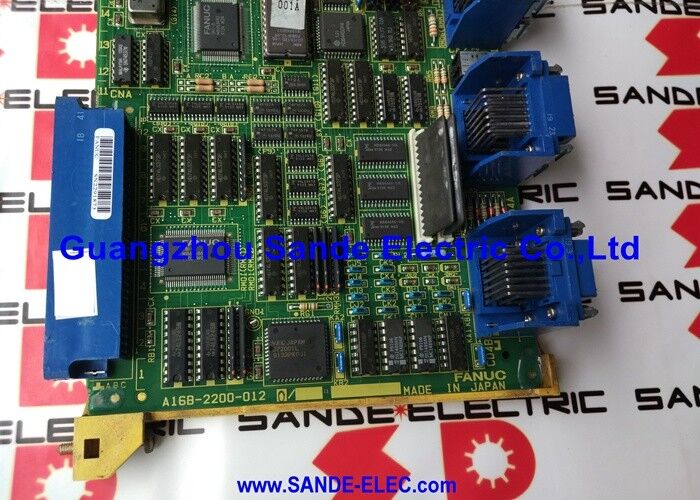

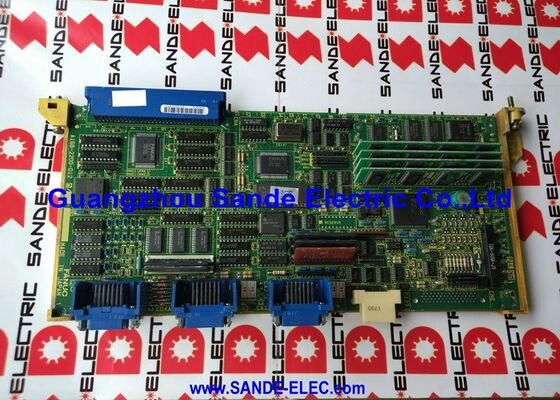

A16B-2200-0120 | PCB tài nguyên chia sẻ FANUC Series 15A Base 0 — RAM 512KB / Đầu ra CRT / 15M / 15MA / 15T / 15TA

FANUC Series 15A — Kiến trúc CNC nhiều bo mạch

FANUC Series 15-A (15A) là máy CNC có thông số kỹ thuật cao thuộc thế hệ FANUC 15-series - được thiết kế cho các máy công cụ phức tạp yêu cầu số lượng lớn trục được điều khiển, tạo đường viền có độ chính xác cao và chức năng CNC tiên tiến. Series 15A sử dụng kiến ​​trúc nhiều bo mạch trong đó các chức năng khác nhau được phân bổ trên các PCB chuyên dụng được cắm vào một bảng nối đa năng chung:

Bảng cơ sở 0:Tài nguyên chia sẻ trung tâm PCB — trung tâm mà tất cả các bo mạch khác tham chiếu cho các lệnh điều khiển, truy cập bộ nhớ và dữ liệu hệ thống. Base 0 là CPU chính và bo mạch bộ nhớ dùng chung của giá điều khiển Series 15A.

Bảng Base 1 và Base 2:PCB tài nguyên được chia sẻ bổ sung giúp mở rộng bộ nhớ và dung lượng tài nguyên của hệ thống điều khiển cho các cấu hình lớn.

Bảng trục:Các bảng điều khiển trục chuyên dụng (4 trục hoặc 3 trục trên mỗi bảng) tham chiếu Cơ sở 0 cho các lệnh CNC và tạo tín hiệu điều khiển servo servo.

Đồ họa, giao tiếp nối tiếp và bảng tùy chọn:Bảng chức năng bổ sung chứa các vị trí bảng nối đa năng còn lại.

A16B-2200-0120 là bo mạch Base 0 — bo mạch đơn quan trọng nhất trong giá điều khiển Series 15A.

Thông số kỹ thuật chính

RAM 512KB - Kiến trúc tài nguyên dùng chung

RAM 512KB của A16B-2200-0120 là bộ nhớ hệ thống dùng chung có thể truy cập được bởi tất cả các bo mạch trong giá điều khiển Series 15A thông qua bus bảng nối đa năng. Cách tiếp cận bộ nhớ dùng chung này là nền tảng cho kiến ​​trúc đa bo mạch Series 15A:

Kho dữ liệu chung:Các bảng tham số, dữ liệu chương trình CNC và các biến hệ thống dùng chung nằm trong RAM của Base 0 - khả dụng đồng thời cho các bo mạch trục, bo mạch đồ họa và các bo mạch ngoại vi khác.

Cơ sở 0 làm chủ hệ thống:Tất cả các bo mạch khác trong giá đều tham chiếu Base 0 cho dữ liệu thời gian, đồng bộ hóa và cấp hệ thống. Lỗi trên Base 0 sẽ vô hiệu hóa toàn bộ bộ điều khiển Series 15A — không chỉ một chức năng hoặc trục.

Cảnh báo chẵn lẻ RAM - lỗi đặc trưng:Triệu chứng lỗi phổ biến nhất đối với A16B-2200-0120 là cảnh báo "RAM Parity Base 0" — CNC phát hiện lỗi chẵn lẻ trong RAM của Base 0, cho biết dữ liệu bị hỏng trong bộ nhớ dùng chung. Cảnh báo này có thể phát sinh do lỗi tế bào RAM chính hãng trên A16B-2200-0120 hoặc do tải thông số không chính xác sau khi xóa bộ nhớ — việc phân biệt cả hai lỗi này là bước chẩn đoán đầu tiên.

Kịch bản ứng dụng

Cảnh báo Cơ sở chẵn lẻ RAM 0:Trung tâm gia công FANUC Series 15MA hiển thị "RAM Parity Base 0" khi khởi động và không thể hoàn tất quá trình khởi tạo CNC. Sau khi xác minh các thông số được tải chính xác, A16B-2200-0120 được xác nhận là có các ô RAM bị lỗi. Thay thế và khôi phục toàn bộ dữ liệu hệ thống sẽ đưa máy trở lại trạng thái sản xuất.

Trung tâm tiện Series 15TA Base 0 thay thế:Trung tâm tiện 15TA trải qua quá trình thay thế bo mạch Base 0. A16B-2200-0120 là bo mạch phù hợp cho cấu hình RAM 512KB. Tất cả các tham số và chương trình được tải lại từ bản sao lưu sau khi lắp.

Câu hỏi thường gặp

Câu hỏi 1: Cảnh báo RAM Parity Base 0 là gì và có phải luôn do A16B-2200-0120 bị lỗi gây ra không?

Không nhất thiết phải như vậy. Cảnh báo RAM Parity Base 0 cho biết CNC đã phát hiện dữ liệu bị hỏng trong RAM chia sẻ của Base 0. Điều này có thể do: lỗi tế bào RAM chính hãng trên A16B-2200-0120 (yêu cầu thay thế bo mạch); tải tham số bị hỏng sau khi xóa bộ nhớ (được giải quyết bằng cách tải lại chính xác tất cả các tham số hệ thống); hoặc lỗi pin dự phòng khiến nội dung RAM bị hỏng khi tắt nguồn. Chẩn đoán một cách có hệ thống - tải lại các tham số một cách chính xác từ bản sao lưu đã được xác minh trước khi lên án bảng.

Câu hỏi 2: Sự khác biệt giữa biến thể A16B-2200-0120 (512KB) và biến thể 256KB (0121, 0129) là gì?

Sự khác biệt chính là dung lượng RAM. A16B-2200-0120 cung cấp 512KB RAM hệ thống dùng chung; các biến thể như 0121 và 0129 cung cấp 256KB. Biến thể được yêu cầu tùy thuộc vào cấu hình hệ thống Series 15A cụ thể - cấu hình trục cao hơn hoặc hệ thống có dung lượng chương trình CNC lớn hơn có thể yêu cầu phiên bản 512KB. Luôn xác nhận từ nhãn số bộ phận của bảng đã lắp đặt.

Câu 3: Sau khi thay thế A16B-2200-0120, dữ liệu nào phải được tải lại?

Tất cả dữ liệu CNC phải được tải lại - các tham số, chương trình bộ phận, dữ liệu bù dao và tất cả dữ liệu PMC. A16B-2200-0120 không chứa bộ lưu trữ dữ liệu người dùng liên tục ngoài RAM của nó (sẽ bị xóa khi thay thế). Bản sao lưu hệ thống đầy đủ và đã được xác minh là điều cần thiết trước khi thay thế bo mạch Base 0. Đối với các hệ thống Series 15A, bản sao lưu bao gồm tất cả các nhóm tham số (N, P, E, tham số theo trục cụ thể), tất cả các chương trình bộ phận và chương trình trình tự PMC.

Câu hỏi 4: A16B-2200-0120 có thể vừa với bất kỳ khe cắm bảng nối đa năng nào không, hay nó dành riêng cho một khe cắm?

A16B-2200-0120 phù hợp với các vị trí được xác định cụ thể trên bảng nối đa năng chính Series 15A - cổng 6, 10, 11 hoặc 13 tùy thuộc vào cấu hình hệ thống cụ thể. Vị trí cổng bảng nối đa năng được xác định bởi thiết kế giá điều khiển của người chế tạo máy công cụ. Không cài đặt Base 0 trong các khe tùy ý - hãy tham khảo tài liệu về điện của máy công cụ và hướng dẫn bảo trì FANUC Series 15A hiện hành để phân bổ cổng chính xác.

Câu hỏi 5: Đầu ra CRT trên A16B-2200-0120 có nghĩa là bo mạch này điều khiển trực tiếp màn hình CNC phải không?

Có - A16B-2200-0120 bao gồm giao diện đầu ra CRT như một phần của chức năng "tài nguyên được chia sẻ". Điều này có nghĩa là cùng một bo mạch cung cấp cả chức năng CPU/bộ nhớ dùng chung và đầu ra hiển thị cho màn hình CRT 9 inch. Trên các biến thể yêu cầu bo mạch đồ họa riêng (chẳng hạn như một số biến thể 256KB), chức năng hiển thị được xử lý bên ngoài. Đầu ra CRT tích hợp trên A16B-2200-0120 xác nhận đây là trung tâm tài nguyên được chia sẻ hoàn chỉnh cho màn hình và bộ nhớ ở cấu hình 512KB tiêu chuẩn.
