Cảm biến bộ mã hóa động cơ trục chính Fanuc ODM A20B-2002-0300

FANUC A20B-2002-0300 | Cảm biến bộ mã hóa động cơ trục chính dòng Alpha — Có giá đỡ / Rơ le tích hợp / Giao diện Loại B

Phản hồi tốc độ trục chính cho hệ thống truyền động dòng Alpha

A20B-2002-0300 là bộ cảm biến bộ mã hóa động cơ trục chính cho hệ thống truyền động trục chính dòng Alpha của FANUC. Nó được lắp ở phía sau động cơ trục chính — thường là dưới quạt thổi — và tạo ra tín hiệu phản hồi RPM trục chính mà bộ khuếch đại trục chính dòng Alpha cần để điều chỉnh tốc độ dưới tải cắt.

Cảm biến kết nối với đầu cuối JY2 trên mô-đun bộ khuếch đại trục chính dòng Alpha thông qua giao diện nối tiếp Loại B. Đặc tả giao diện này dành riêng cho thế hệ Alpha — không tương thích với phản hồi dựa trên FSSB của các thế hệ truyền động Alpha i trở lên.

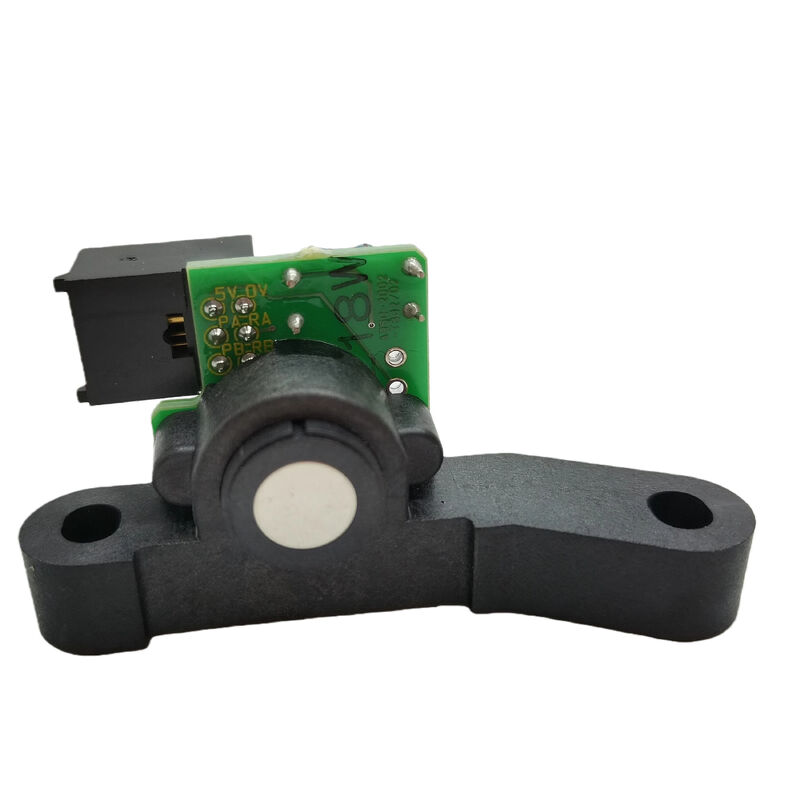

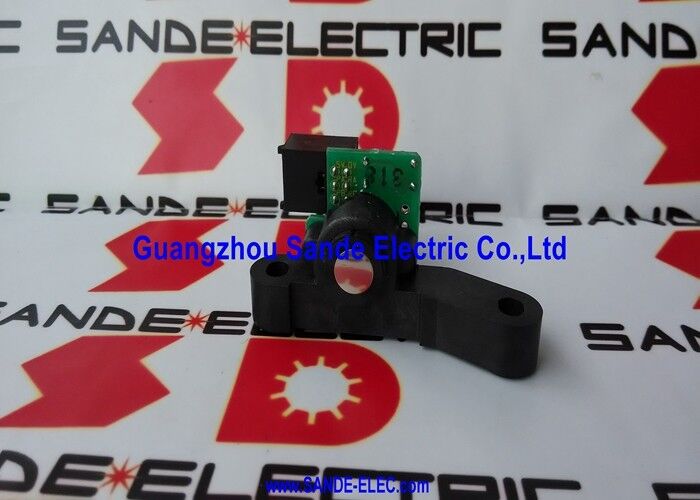

Bộ lắp ráp được cung cấp dưới dạng một đơn vị hoàn chỉnh: bảng mạch với rơ le tích hợp được gắn trong giá đỡ định vị cảm biến ở khoảng cách chính xác với vòng từ tính của động cơ trục chính. Giá đỡ xác định khe hở không khí giữa các phần tử cảm biến của bảng mạch và mục tiêu quay. Khe hở không khí không chính xác sau khi lắp đặt sẽ tạo ra tín hiệu phản hồi yếu hoặc không có ngay cả từ một bảng mạch hoạt động. Xác minh khoảng cách cảm biến-mục tiêu theo tài liệu bảo trì của động cơ trục chính bất cứ khi nào bộ lắp ráp được tháo ra và lắp lại.

Có hai phiên bản phần cứng — /01A và /02A. Cả hai đều phục vụ cùng một chức năng. Chỉ định phiên bản từ nhãn của đơn vị đã lắp đặt khi đặt hàng nếu cần khớp phiên bản.

Thông số kỹ thuật chính

Tham chiếu thay thế — A290-0854-V320

Danh sách hậu mãi của FANUC liệt kê A290-0854-V320 là một bộ phận thay thế liên quan cho các ứng dụng phản hồi trục chính yêu cầu A20B-2002-0300. Trước khi thay thế bằng một tham chiếu thay thế, hãy xác nhận rằng việc lắp đặt cơ khí, loại đầu nối và giao diện tín hiệu Loại B khớp với bộ khuếch đại và cấu hình động cơ đã lắp đặt.

Chẩn đoán lỗi — Rơ le tích hợp

Rơ le tích hợp trên A20B-2002-0300 cung cấp đầu ra chuyển mạch mà bộ khuếch đại trục chính sử dụng cho các chức năng phát hiện lỗi và xác nhận tốc độ. Nếu mất phản hồi tốc độ trục chính hoặc đầu ra rơ le không có, bộ khuếch đại sẽ tạo ra cảnh báo trục chính. Trước khi thay thế bảng mạch, hãy kiểm tra giá đỡ xem có bị dịch chuyển khỏi vị trí lắp đặt không và kiểm tra đầu nối JY2 xem có bị ăn mòn, cặn làm mát hoặc chân bị cong không. Lỗi đầu nối hoặc giá đỡ bị dịch chuyển sẽ tạo ra các triệu chứng cảnh báo giống như bảng mạch bị lỗi.

Câu hỏi thường gặp

Q1: Cảm biến bộ mã hóa trục chính làm gì trong hệ thống truyền động?

Nó cung cấp phản hồi RPM trục chính cho bộ khuếch đại trục chính dòng Alpha thông qua đầu cuối JY2. Bộ khuếch đại sử dụng tín hiệu này để duy trì tốc độ trục chính được lệnh dưới tải cắt thay đổi. Nếu không có tín hiệu phản hồi hợp lệ, bộ khuếch đại không thể đóng vòng tốc độ của mình và tạo ra cảnh báo trục chính.

Q2: Tốc độ trục chính có vẻ bình thường nhưng việc thay đổi dao cụ thất bại với cảnh báo định hướng. A20B-2002-0300 có thể là nguyên nhân không?

Có. Nếu có phản hồi tốc độ nhưng xung Z (xung định hướng một vòng quay) không có hoặc không liên tục, trục chính có thể chạy ở tốc độ được lệnh nhưng không thể định hướng để thay đổi dao cụ. Kiểm tra giá đỡ xem có bị dịch chuyển không — vị trí cảm biến bị dịch chuyển sẽ làm yếu xung Z mà không làm vô hiệu hóa hoàn toàn phản hồi tốc độ. Kiểm tra đầu nối JY2 trước khi thay thế bảng mạch.

Q3: Các phiên bản /01A và /02A có thể thay thế cho nhau không?

Cả hai phiên bản đều phục vụ vai trò chức năng giống nhau. Những thay đổi phần cứng nhỏ giữa các phiên bản duy trì cùng một giao diện điện và đặc tả lắp đặt. Trong hầu hết các trường hợp, chúng có thể thay thế cho nhau. Xác nhận từ nhãn của đơn vị đã lắp đặt và chỉ định phiên bản khi đặt hàng nếu cần khớp chính xác phiên bản.

Q4: Sau khi thay thế A20B-2002-0300, điểm dừng định hướng trục chính dừng ở một góc hơi sai. Cảm biến mới có bị lỗi không?

Sau khi thay thế cảm biến, vị trí dừng định hướng thường yêu cầu thiết lập lại điểm 0. Tham chiếu góc của cảm biến mới có thể khác một chút so với cảm biến gốc. Điều chỉnh tham số vị trí dừng định hướng trục chính trong bộ tham số trục chính của CNC theo các bước nhỏ cho đến khi góc dừng thẳng hàng chính xác.

Q5: A290-0854-V320 có phải là bộ phận thay thế trực tiếp cho A20B-2002-0300 không?

A290-0854-V320 được liệt kê là một tham chiếu thay thế trên thị trường hậu mãi. Trước khi thay thế, hãy xác nhận rằng việc lắp đặt cơ khí, hình dạng giá đỡ, loại đầu nối và khả năng tương thích giao diện Loại B khớp với động cơ cụ thể và bộ khuếch đại trục chính dòng Alpha được lắp đặt trong máy.
