| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |

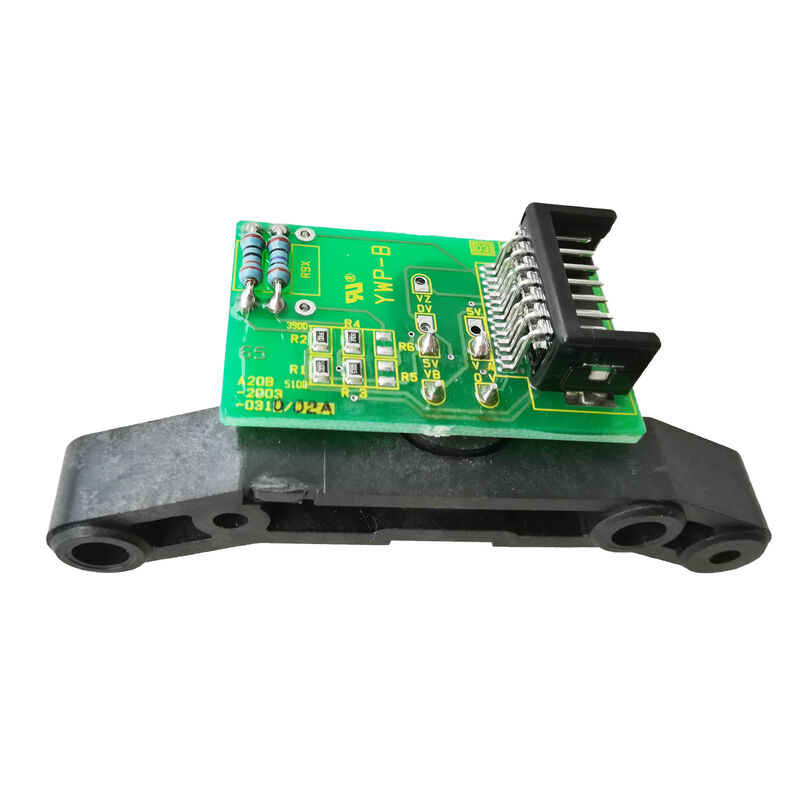

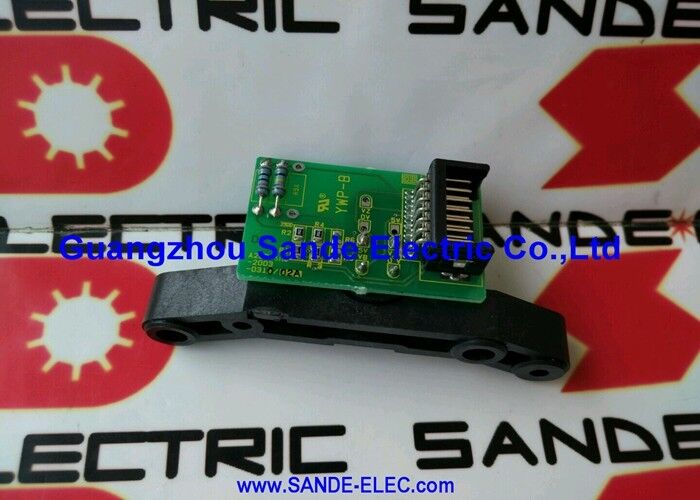

| Số mô hình | A20B-2003-0310 |
Cảm biến MI của động cơ trục chính FANUC Alpha và Alpha-i (Cảm biến từ tính có chỉ số) hoặc cảm biến MIZ (Cảm biến từ tính có chỉ số và pha Z) cung cấp cho bộ khuếch đại trục chính phản hồi cần thiết cho ba chức năng riêng biệt:
Điều chỉnh tốc độ trục chính:Việc đếm xung tốc độ liên tục cung cấp tốc độ trục chính thực tế. Bộ khuếch đại trục chính so sánh tốc độ này với tốc độ do CNC yêu cầu cứ sau vài mili giây, điều chỉnh dòng điện động cơ để duy trì tốc độ được lập trình dưới các tải cắt khác nhau.
Định hướng trục chính:CNC ra lệnh cho trục chính quay đến một vị trí góc cụ thể trước khi thay dao. Xung I (chỉ số) của cảm biến cung cấp tham chiếu góc tuyệt đối. Bộ khuếch đại đếm các bước của bộ mã hóa từ tham chiếu này để tiếp cận và giữ vị trí định hướng.
Khai thác cứng nhắc:Khai thác cứng nhắc yêu cầu đồng bộ hóa khóa pha chính xác giữa chuyển động quay của trục chính và tốc độ tiến dao trục Z. Phản hồi góc thời gian thực của cảm biến cho phép CNC tính toán lệnh vị trí trục Z từ góc trục chính ở mỗi chu kỳ nội suy - duy trì tỷ lệ bước chính xác cần thiết cho ren chính xác.
| tham số | Giá trị |
|---|---|
| Đơn vị chủ nhà | A860-2100-V001 |
| Chức năng | Điều hòa tín hiệu cảm biến MI/MIZ |
| Động cơ trục chính | Dòng Alpha và Alpha-i |
| đầu ra | Xung tốc độ, xung I (chỉ số), pha Z |
| Ứng dụng | Điều chỉnh tốc độ, định hướng, khai thác cứng |
A20B-2003-0310 bị lỗi sẽ làm gián đoạn phản hồi của trục xoay:
SP báo động 07 (lỗi phản hồi tốc độ):Bộ khuếch đại trục chính phát hiện không có hoặc có tín hiệu phản hồi tốc độ không hợp lý. Cảnh báo này kích hoạt khi trục xoay được lệnh chạy - bộ truyền động không thể điều chỉnh tốc độ nếu không có phản hồi.
Lỗi định hướng:Xung chỉ số không có hoặc bị hỏng. Trục xoay quay vô thời hạn để tìm tham chiếu hướng. CNC tạo ra thời gian chờ định hướng.
Lỗi khai thác cứng nhắc:Đồng bộ hóa pha bị hỏng - bước ren không chính xác hoặc cảnh báo đồng bộ hóa CNC trong chu kỳ khai thác.
Báo động liên tục tương quan với nhiệt độ:PCB có thể hoạt động chính xác khi khởi động nguội nhưng không hoạt động khi khu vực động cơ trục chính nóng lên - một đặc điểm của các mối hàn hoặc các bộ phận hàn bị suy giảm nhiệt trong cụm cảm biến.
Chẩn đoán cảnh báo SP-07:Một trung tâm gia công tạo ra SP-07 khi khởi động trục chính. Đầu vào phản hồi cuộn dây động cơ, cáp và bộ khuếch đại đều chính xác. Đã xác định được đơn vị đón khách A860-2100-V001. Thay thế PCB A20B-2003-0310 bên trong sẽ xóa cảnh báo.
Lỗi định hướng trên máy tiện CNC:Trung tâm tiện không thực hiện được các thao tác thay dao - trục xoay không thể định hướng. Không có xung I từ bộ phận thu tín hiệu. Việc thay thế A20B-2003-0310 khôi phục chỉ số định hướng.
Câu hỏi 1: A20B-2003-0310 là bộ A860-2100-V001 hoàn chỉnh hay chỉ là PCB bên trong?
A20B-2003-0310 là PCB bên trong bộ phận hoàn chỉnh. A860-2100-V001 là bộ lắp ráp hoàn chỉnh (vỏ, các bộ phận cảm biến và PCB). Nếu vỏ cơ khí và các bộ phận cảm biến không bị hư hỏng nhưng phần điện tử bị lỗi thì A20B-2003-0310 là bộ phận thay thế cụ thể.
Câu 2: Sự khác biệt giữa cảm biến MI và MIZ là gì?
Cảm biến MI cung cấp các xung tốc độ và một xung chỉ số (I) trên mỗi vòng quay để tham chiếu hướng. Cảm biến MIZ bổ sung đầu ra pha Z — tham chiếu vị trí có độ phân giải cao hơn được sử dụng trong các ứng dụng yêu cầu định vị góc tuyệt đối chính xác hơn. Đơn vị đón khách A860-2100-V001 phục vụ cả hai; PCB A20B-2003-0310 xử lý cả hai loại tín hiệu.
Câu hỏi 3: A20B-2003-0310 có hoạt động với cả động cơ trục chính Alpha và Alpha-i không?
Đúng. Mô tả người dùng xác nhận rõ ràng: "DÀNH CHO ĐỘNG CƠ TRỤC ALPHA & ALPHA-I." Cả hai thế hệ động cơ trục chính đều sử dụng bộ phận thu tín hiệu A860-2100-V001 với PCB A20B-2003-0310 cho phản hồi MI/MIZ.
Câu hỏi 4: A20B-2003-0310 có thể được thử nghiệm bên ngoài bộ phận lấy hàng không?
PCB yêu cầu tín hiệu đầu vào của phần tử cảm biến để tạo ra đầu ra - nó không thể được kiểm tra một cách độc lập một cách có ý nghĩa. Phương pháp chẩn đoán thực tế nhất là thay thế: thay thế bộ phận nhặt hoặc PCB bằng một mẫu đã biết rõ và quan sát xem cảnh báo trục chính có rõ ràng hay không. Nếu cảnh báo vẫn tồn tại sau khi thay thế thì lỗi nằm ở đâu đó trong chuỗi phản hồi (tính toàn vẹn của cáp, tình trạng đĩa đích, mạch đầu vào phản hồi bộ khuếch đại).
Câu hỏi 5: Cần kiểm tra tình trạng đĩa mục tiêu nào cùng với A20B-2003-0310?
Trước khi thay thế PCB cảm biến, hãy kiểm tra đĩa mục tiêu trên trục động cơ trục chính xem có bị hư hỏng, nhiễm bẩn (tích tụ dầu hoặc mảnh vụn kim loại) hoặc khe hở không khí không chính xác với các bộ phận cảm biến hay không. Đĩa mục tiêu bị nhiễm bẩn hoặc bị hỏng có thể tạo ra các dạng xung không đều mà PCB cảm biến không thể sửa được — dẫn đến cảnh báo trục xoay ngay cả khi PCB đang hoạt động. Làm sạch hoặc thay thế đĩa đích nếu phát hiện thấy tình trạng bất thường.
