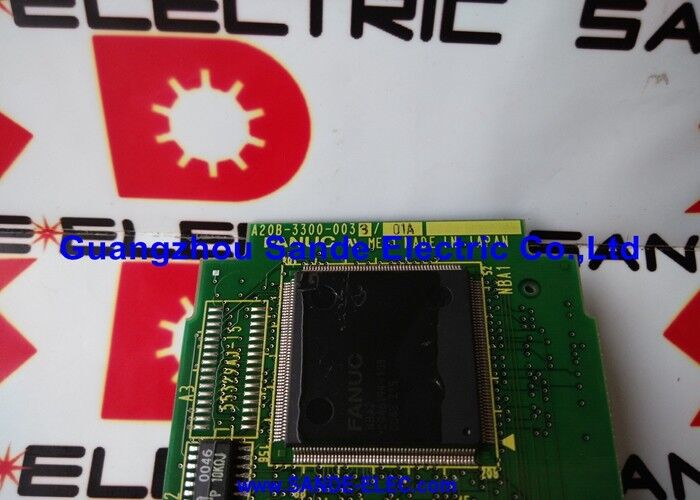

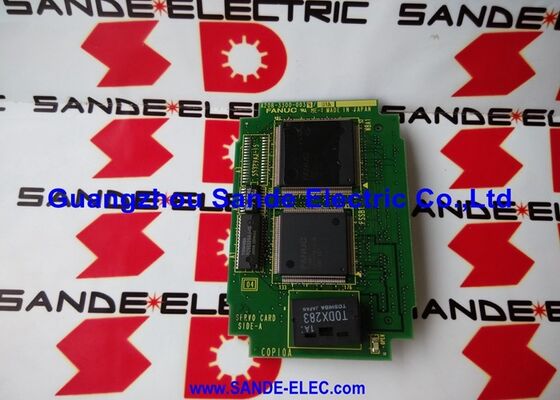

A20B-3300-0033 ∙ FANUC 2 kênh FSSB Servo Controller Card 16i / 18i / 21i / FSSB Fiber Optic Interface / Plug-In Module

FSSB Tại sao Fiber Optic Servo Communication quan trọng

Truyền thông servo trong các hệ thống CNC FANUC hiện đại đi qua sợi quang. Lý do là tiếng ồn điện.

• Chuyển dòng động cơ tần số cao
• Các ngân hàng tụ điện lớn được sạc ở 300 ∼ 600 VDC
• Các transistor IGBT chuyển đổi nhanh tạo ra phát xạ điện từ trên một phổ tần số rộng

Trong môi trường này, một cáp đồng mang tín hiệu lệnh vị trí là dễ bị tổn thương.tốc độ sóng, và làm giảm bề mặt hoàn thiện trên phần làm việc được gia công.

Giao thông sợi quang hoàn toàn miễn nhiễm với nhiễu điện từ. Liên kết sợi quang FSSB mang theo các lệnh vị trí và dữ liệu phản hồi mã hóa giống như một lựa chọn thay thế cáp đồng,nhưng tín hiệu ánh sáng không thể được kết nối với hoặc từ các trường điện từ. The A20B-3300-0033 generates the FSSB optical transmission signals and processes the returning optical feedback signals — bringing this noise immunity directly into the servo communication for the two controlled axes.

Các thông số kỹ thuật chính

Khả năng 2 kênh ️ Khớp với Máy

A20B-3300-0033 cung cấp chính xác 2 kênh FSSB từ một thẻ plug-in duy nhất.

Trung tâm xoay 2 trục (X và Z):Một A20B-3300-0033 điều khiển cả hai trục.

2 trục của một hệ thống lớn hơn:Đối với một trung tâm gia công 4 trục, một A20B-3300-0033 xử lý hai trục đầu tiên (thường là X và Y) trong khi một thẻ thứ hai xử lý Z và trục thứ tư.Mỗi thẻ hoạt động độc lập trên kênh FSSB của riêng mình.

2 trục đầu tiên của máy CNC 5 trục:A20B-3300-0033 đầu tiên bao gồm trục 1 và 2; các thẻ bổ sung được mở rộng đến các trục khác khi cần thiết.

Kiến trúc cắm vào làm cho việc mở rộng số trục đơn giản thêm một thẻ, và CNC có thêm hai kênh FSSB servo trên cùng một bảng chính.

Các kịch bản ứng dụng

Cảnh báo truyền thông FSSB trên cả hai trục điều khiển:Một trung tâm quay FANUC 18i tạo ra các báo động truyền thông FSSB trên cả hai trục X và Z đồng thời.A20B-3300-0033 thẻ servo được xác định là lỗi. Thay thế khôi phục FSSB thông tin liên lạc trên cả hai trục.

Mở rộng hệ thống:Một CNC 2 trục 21i được cấu hình lại để hoạt động 4 trục. Một A20B-3300-0033 thứ hai được cài đặt trên bảng chính bên cạnh thẻ hiện có,cung cấp hai kênh FSSB bổ sung cần thiết cho cấu hình trục mới.

Câu hỏi thường gặp

Q1: A20B-3300-0033 có thể kết nối với các ổ servo khác ngoài các bộ khuếch đại loại Alpha-i FSSB?

A20B-3300-0033 sử dụng giao thức quang sợi FSSB của FANUC, tương thích với FANUC Alpha-i và Beta-i bộ khuếch đại servo được trang bị cổng đầu vào FSSB.Các bộ khuếch đại dòng Alpha cũ hơn sử dụng giao diện hàng loạt loại A hoặc loại B không tương thích với FSSB và không thể kết nối với A20B-3300-0033. Xác nhận loại giao diện của ổ servo 'trước khi lắp thẻ này.

Q2: Làm thế nào để địa chỉ nút FSSB được gán cho mỗi bộ khuếch đại servo trên chuỗi daisy?

Việc gán địa chỉ FSSB được xác định bởi thứ tự vật lý của các bộ khuếch đại trên chuỗi sợi quang kết hợp với các cài đặt tham số CNC.Bộ khuếch đại đầu tiên trong chuỗi thường lấy địa chỉ thấp nhấtCác tham số cấu hình FSSB trong màn hình cài đặt CNC (FSSB) xác định số lượng các bộ khuếch đại và việc phân bổ trục của chúng.Sau khi lắp đặt một thiết bị thay thế A20B-3300-0033, các thông số FSSB hiện có vẫn còn trong SRAM của CNC và sẽ thiết lập lại giao tiếp tự động khi bật điện.

Q3: Một hệ thống có hai thẻ A20B-3300-0033 (4 trục) có thể hoạt động nếu một thẻ thất bại không?

Khi một A20B-3300-0033 thất bại, chỉ có hai trục trên kênh FSSB của thẻ đó tạo ra báo động.Máy có thể thực hiện các hoạt động hạn chế bằng cách sử dụng các trục làm việc còn lại trong khi thẻ bị hỏng đang được thay thếHoạt động một phần này phụ thuộc vào việc liệu thang PMC cho phép thực hiện chu kỳ máy với một số trục bị ức chế.

Q4: Cáp sợi quang có cần xử lý hoặc bảo trì đặc biệt không?

Cáp sợi FSSB nên được bảo vệ khỏi uốn cong sắc nét, đường dẫn bán kính hẹp và hư hỏng cơ học.Mặt kết nối cuối nên được giữ sạch , có khả năng gây ra lỗi liên lạc FSSB gián đoạn Khi kiểm tra lỗi liên lạc FSSB, hãy kiểm tra tình trạng cáp sợi và đầu nối cùng với thẻ A20B-3300-0033.

Q5: A20B-3300-0033 có đặc biệt cho các máy CNC thế hệ i, hoặc nó có thể được sử dụng với các hệ thống 0i-D hoặc 30i không?

A20B-3300-0033 được xác nhận cho FANUC Series 16i, 18i và 21i (Mô hình A và B).Các thế hệ CNC khác nhau sử dụng các biến thể thẻ servo khác nhau các nền tảng 0i-D và 30i sử dụng phần cứng bảng chính khác nhau và yêu cầu các thẻ servo cụ thể của riêng họ. A20B-3300-0033 là thẻ chính xác cho thế hệ 16i/18i/21i và không thể trao đổi với thẻ 0i-D hoặc 30i.
