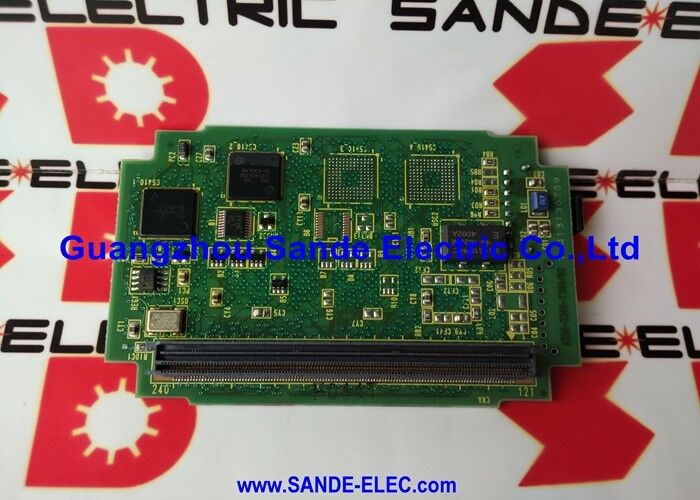

FANUC PCB Board A20B-3300-0392 A20B33000392 A2OB-33OO-O392

FANUC A20B-3300-0392 | Mô-đun Servo i-B Series 4 Trục — Card cắm FSSB cho Series 16i / 18i / 21i Model B

Mã sản phẩm: A20B-3300-0392

Nhà sản xuất: FANUC Ltd. (Nhật Bản)

Loại sản phẩm: Mô-đun Servo i-B Series 4 Trục — Card cắm

Điều khiển Servo Bốn Trục trên Một Card

A20B-3300-0392 là mô-đun servo FSSB 4 trục của FANUC dành cho CNC i-B Series. Nó cắm vào bo mạch chủ Model B của 16i, 18i hoặc 21i và mở rộng khả năng điều khiển servo của CNC lên bốn trục thông qua một kênh cáp quang FSSB duy nhất. Mỗi trục mà mô-đun quản lý nhận lệnh vị trí và vận tốc từ CNC, xử lý phản hồi bộ mã hóa qua bus FSSB và trả về dữ liệu vị trí thời gian thực để điều khiển servo vòng kín.

Chỉ định "i-B" xác định mô-đun này là một thành phần thế hệ Model B — thế hệ phần cứng thứ hai của nền tảng FANUC i Series, kế thừa các bo mạch Model A ban đầu. Kiến trúc Model B sử dụng định dạng cắm có mật độ cao hơn, tích hợp điều khiển servo, giao diện FSSB và xử lý tín hiệu trong một card nhỏ gọn, lắp đặt cùng với bộ xử lý CPU, bộ điều khiển đồ họa và các mô-đun bộ nhớ (SRAM, DRAM, FROM) trên cụm bo mạch chủ.

Trong một hệ thống điều khiển 16i/18i/21i Model B điển hình, A20B-3300-0392 là một trong nhiều mô-đun cắm, cùng nhau tạo thành đơn vị điều khiển CNC hoàn chỉnh. Kênh FSSB của nó kết nối với chuỗi bộ khuếch đại servo thông qua cáp quang tại đầu nối quang của bo mạch.

Ngữ cảnh Dòng A20B-3300

Dòng A20B-3300 bao gồm các mô-đun cắm của FANUC cho các bộ điều khiển CNC và robot i Series. Trong dòng sản phẩm này:

• Các biến thể 4 trục (bao gồm A20B-3300-0392) phục vụ các máy có tối đa 4 trục được điều khiển trên một chuỗi FSSB duy nhất
• Các biến thể 6 trục phục vụ cấu hình 5 hoặc 6 trục
• Các biến thể 8 trục cung cấp số lượng trục cao nhất trên một mô-đun duy nhất

Tất cả các mô-đun dòng A20B-3300 đều có cùng kiểu dáng cắm cho bo mạch chủ Model B. Chúng không thể thay thế cho nhau giữa các cấu hình số trục.

Thông số kỹ thuật chính

Câu hỏi thường gặp

Q1: CNC hiển thị lỗi servo 360 hoặc 361 trên các trục được quản lý bởi mô-đun này. Bước chẩn đoán đầu tiên là gì?

Lỗi 360/361 là lỗi giao tiếp FSSB. Trước tiên, hãy cắm lại A20B-3300-0392 vào khe cắm trên bo mạch chủ — tiếp xúc đầu nối không ổn định là nguyên nhân phổ biến nhất. Sau đó, kiểm tra cáp quang FSSB từ đầu nối quang của mô-đun đến bộ khuếch đại servo đầu tiên trong chuỗi. Đầu cáp quang bị hỏng hoặc bẩn sẽ làm gián đoạn giao tiếp trên tất cả các trục trong chuỗi đó cùng một lúc.

Q2: A20B-3300-0392 có thay thế các mô-đun servo Model A trước đó trong cùng một CNC không?

Không. Hệ thống CNC Model A và Model B sử dụng kiến trúc bo mạch chủ khác nhau về mặt vật lý. Bo mạch Model A sử dụng định dạng cắm khác. A20B-3300-0392 dành riêng cho bo mạch chủ Model B (dòng i-B). Hãy xác nhận CNC là biến thể Model B trước khi đặt hàng.

Q3: Bo mạch đã được tháo ra để kiểm tra. Nó có cần được khởi tạo lại sau khi lắp đặt lại không?

A20B-3300-0392 không lưu trữ bất kỳ tham số CNC nào. Tất cả các tham số trục đều nằm trong FROM/SRAM của CNC. Sau khi lắp đặt lại, CNC sẽ đọc các tham số của nó một cách bình thường khi bật nguồn. Không cần bước khởi tạo lại.

Q4: Một máy 6 trục sử dụng A20B-3300-0392 (mô-đun 4 trục). Các trục bổ sung được điều khiển như thế nào?

Trên máy 6 trục, một mô-đun servo thứ hai — có thể là một bo mạch 4 trục khác hoặc một mô-đun 2 trục — được lắp đặt để xử lý các trục còn lại. Hai mô-đun có thể được lắp đặt trên cùng một bo mạch chủ Model B trong các khe cắm tương ứng của chúng. Mỗi mô-đun có chuỗi cáp quang FSSB riêng, kết nối với các bộ khuếch đại servo cho các trục được chỉ định của nó.

Q5: Nguồn cung cấp A20B-3300-0392 thay thế ở đâu?

Thị trường hậu mãi của FANUC có sẵn hàng trao đổi cho các mô-đun dòng A20B-3300. Các công ty sửa chữa CNC FANUC chuyên nghiệp cung cấp các đơn vị trao đổi đã được kiểm tra. Đối với hệ thống điều khiển Model B cần sửa chữa ngay lập tức, các công ty có bộ kiểm tra toàn hệ thống có thể xác minh chức năng của mô-đun trên nền tảng 16i/18i/21i trước khi vận chuyển.
