DC Speed Governor Khởi động bảng C98043-A7014-L2 C98043A7014L2 C98O43-A7O14-L2

Siemens C98043-A7014-L2 ∙ SIMOREG DC Drive Field Supply Board ∙ DC Speed Excitation Control

Số phần:C98043-A7014-L2

Nhà sản xuất:Siemens AG (Đức)

Loại sản phẩm:Bảng cung cấp lĩnh vực ∆ Điều khiển kích thích động cơ DC (Động tốc DC)

Nhóm sản phẩm:SIMOREG DC Drive Series

Chức năng:Cung cấp điện áp DC được điều khiển để lắp dây chuyền động cơ DC kích thích riêng biệt

Tình trạng sản xuất:Được ngừng bởi nhà sản xuất

Đất nước xuất xứ:Đức

Tổng quan

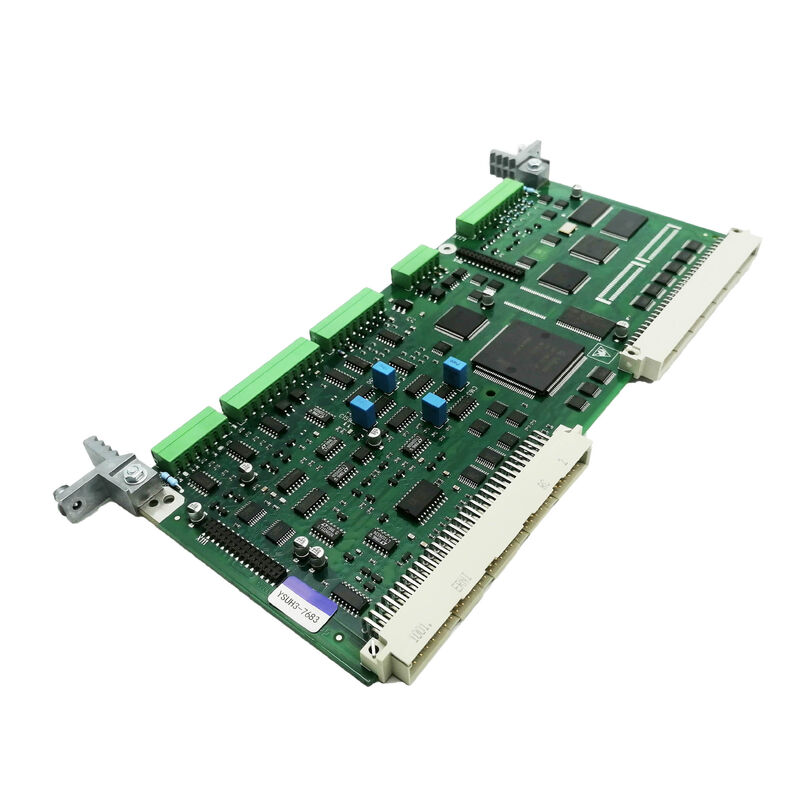

C98043-A7014-L2 là bảng cung cấp trường DC (kích thích) cho các hệ thống ổ đĩa DC SIMOREG của Siemens. This board delivers controlled direct current to the field winding of a separately-excited DC motor — establishing and regulating the magnetic flux that the motor needs to produce torque from its armature current.

Nếu không có bảng cung cấp điện trường hoạt động đúng, một động cơ DC kích thích riêng biệt không thể được cung cấp năng lượng bất kể tình trạng cung cấp điện của thiết bị,và ổ đĩa sẽ lỗi trên mất trường trước khi cố gắng bất kỳ hoạt động armature.

Các bảng cung cấp thực địa dòng A7014 chiếm một vị trí cụ thể trong gia đình bảng SIMOREG C98043.

Dòng C98043 phục vụ các cấu hình chuyển đổi SIMOREG phạm vi công suất lớn hơn, nơi mà dòng điện cột là đáng kể và bảng cung cấp trường được thiết kế phù hợp.

Phụ lục L2 trong chỉ định A7014 xác định thế hệ thiết kế cụ thể này, kết hợp các lựa chọn thành phần và tinh chỉnh mạch phù hợp với giai đoạn sản xuất này.

Kiểm soát tốc độ động cơ DC hoạt động trên hai biến khác nhau: dòng điện armature, điều khiển mô-men xoắn, và dòng điện trường, điều khiển luồng.Điện trường được duy trì ở giá trị định số và tốc độ được điều khiển thông qua điện áp armature.

Trên tốc độ cơ sở trong phạm vi suy yếu trường dòng điện trường được giảm dần để cho phép tốc độ xoay cao hơn với mô-men xoắn tối đa giảm.

C98043-A7014-L2 là bảng thực hiện cả hai chế độ điều khiển trường: duy trì trường đầy đủ ở tốc độ cơ bản và dưới tốc độ cơ bản và thực hiện giảm trường được kiểm soát trên tốc độ cơ bản.

Các thông số kỹ thuật chính

Phương tiện cung cấp trường trong kiến trúc ổ đĩa DC lớn

Động cơ DC được kích thích riêng biệt có hai cuộn dây độc lập về mặt điện: cuộn dây trong phần quay và cuộn dây trong khung tĩnh.

Lòng dây chuyền trường tương đối có dòng điện thấp nhưng có độ thấm cao, nó có thể mất vài giây để dòng điện trường được thiết lập hoàn toàn sau khi nguồn cung cấp được bật,do hằng số thời gian của mạch trường.

C98043-A7014-L2 chứa cây cầu thyristor chuyển đổi nguồn cung cấp AC thành đầu ra DC được kiểm soát cho cuộn trường, cùng với điện tử điều khiển điều chỉnh đầu ra này.

Vòng lặp dòng điện trường đóng lại thông qua một bộ biến áp dòng hoặc shunt đo dòng điện thực tế và cung cấp phép đo này trở lại bộ điều chỉnh của bảng.Các bộ điều chỉnh điều chỉnh các góc bắn thyristor để duy trì các dòng trường chỉ huy chính xác.

Điều khiển vòng lặp đóng của dòng điện trường là điều làm cho sự suy yếu chính xác của trường có thể. Khi tốc độ tăng lên trên tốc độ cơ bản, bộ điều khiển CUD1 chỉ huy một thiết lập dòng điện trường giảm.

C98043-A7014-L2 làm giảm dòng điện đồng bộ để phù hợp với điểm đặt này, cho phép động cơ tăng tốc hơn nữa.

Thời gian phản ứng của bảng và độ chính xác điều chỉnh trực tiếp ảnh hưởng đến việc chuyển đổi trơn tru của ổ đĩa thông qua điểm tốc độ cơ sở và nó tuân theo các hồ sơ suy yếu trường như thế nào.

Bảo vệ mất tích trường

Chức năng quan trọng nhất về an toàn của bảng cung cấp điện trường là phát hiện mất điện trường. Nếu dòng điện trường giảm xuống 0 hoặc giảm xuống dưới ngưỡng mất điện trường do lỗi bảng,một lỗi cuộn đồng, hoặc một sự cố cung cấp trường √ động cơ mất luồng từ tính của nó.

Một động cơ không lưu lượng được kết nối với nguồn cung cấp armature hoạt động có thể tăng tốc mà không có kiểm soát dòng điện hiệu quả, có khả năng đạt tốc độ nguy hiểm.

C98043-A7014-L2 theo dõi dòng điện liên tục.

Một sự mất tích trường phát hiện kích hoạt một chuyến đi armature ngay lập tức thông qua chuỗi bảo vệ của ổ đĩa, loại bỏ nguồn cung cấp armature trước khi một tình trạng chạy trốn có thể phát triển.

Sự bảo vệ này phản ứng nhanh hơn bất kỳ vòng lặp phần mềm nào. Nó được thực hiện như giám sát phần cứng hoạt động độc lập với bộ xử lý điều khiển chính.

Tình trạng ngừng hoạt động và thị trường hậu mãi

C98043-A7014-L2 đã bị Siemens ngừng sản xuất. Nó không còn có sẵn thông qua các kênh sản phẩm hoạt động của Siemens.Các công ty sửa chữa ổ đĩa DC chuyên gia ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ .

Các bảng thường được cung cấp trong điều kiện được sửa chữa, được kiểm tra chức năng với bảo hành. Khi mua sắm, xác nhận biến thể L (L2 trong trường hợp này) với nhãn của bảng được cài đặt,vì loạt L2 và L1 có thể khác nhau về cấu hình mạch.

Câu hỏi thường gặp

Q1: Động cơ SIMOREG cho thấy lỗi F036 (phản lệch điều chỉnh dòng điện trường quá lớn) ngay lập tức khi khởi động.Có thể C98043-A7014-L2 là nguồn lỗi?

Với vòng bọc trường được xác nhận là lành mạnh, F036 tại các điểm khởi động đến nguồn cung cấp trường hoặc mạch đo của nó.Kiểm tra điện áp cung cấp AC tại các đầu cuối đầu vào của C98043-A7014-L2 và xác nhận bất kỳ an toàn trường là nguyên vẹn.

Nếu nguồn cung cấp và bộ bảo hiểm tốt, kiểm tra tín hiệu đo điện trường tại đầu ra của bảng ̇ một đường đo mở hoặc sai sẽ tạo ra một đọc giá trị thực tế bằng không,mà nhà quản lý giải thích là độ lệch tối đa.

Nếu phép đo kiểm tra, cầu thyristor trên A7014-L2 có thể có một thiết bị bị hỏng tạo ra không đủ hoặc không điện trường.

Q2: C98043-A7014-L2 được mô tả là một "bảng kích thích tốc độ DC".

"DC speed excitation" refers to the function of providing controlled DC excitation current to a DC motor — the term "excitation" in DC motor terminology means the magnetisation of the motor's field poles.

Kiểm soát tốc độ của động cơ DC phụ thuộc vào dòng điện armature (cối xoắn) và dòng điện trường (dòng chảy / tốc độ).

Bảng cung cấp trường ′′ bảng kích thích tốc độ ′′ trực tiếp tham gia điều khiển tốc độ bằng cách quản lý dòng điện trường, đặc biệt là trong phạm vi suy yếu trường trên tốc độ cơ bản.

Q3: Có thể thay thế C98043-A7014-L2 bằng C98043-A7004-L2 (bảng cung cấp thực địa cho các ổ đĩa 6RA70 tiêu chuẩn)?

Không các bảng cung cấp thực địa dòng A7014 và A7004 là các sản phẩm khác nhau cho các nền tảng ổ đĩa khác nhau.trong khi loạt A7014 phục vụ các cấu hình chuyển đổi SIMOREG lớn hơn.

Chúng khác nhau về số lượng dòng, thiết kế mạch và yếu tố hình dạng vật lý. Luôn luôn sử dụng loạt và biến thể chính xác phù hợp với bảng được cài đặt.

Cài đặt A7004 có xếp hạng thấp hơn ở vị trí A7014 sẽ dẫn đến khả năng điện trường không đủ kích thước và thiệt hại tiềm tàng cho bảng.

Q4: Sau khi thay thế C98043-A7014-L2, dòng điện hiện diện nhưng cho thấy phản ứng dao động chậm trong các thay đổi tốc độ.

Phản ứng dòng điện trường dao động cho thấy sự không phù hợp giữa lợi nhuận điều chỉnh dòng điện trường trong CUD1 và đặc điểm cảm ứng/kháng điện mạch trường của động cơ.Hằng số thời gian mạch trường của động cơ DC lớn có thể là vài giây.

Nếu lợi nhuận điều chỉnh không được nhập lại hoặc kiểm tra so với dữ liệu khởi động ban đầu sau khi thay thế bảng, chúng có thể không phù hợp với động cơ.Truy cập vào các thông số điều chỉnh trường trong CUD1 và xác nhận chúng phù hợp với các giá trị ban đầu hoặc mô hình của các đặc điểm kỹ thuật vòng trường.

Một chuỗi tự động điều chỉnh (nếu phiên bản firmware hỗ trợ nó) sẽ tính toán lại lợi nhuận.

Q5: Động cơ là trong một ứng dụng máy cán liên tục, nơi mà bảng cung cấp thực địa phải có độ tin cậy tối đa.Có một sản phẩm kế thừa hiện đại mà có thể cải thiện độ tin cậy so với ngừng sản xuất C98043-A7014-L2?

Đối với các thiết bị sẵn sàng hiện đại hóa động cơ, SINAMICS DCM (DC Master) là nền tảng hiện tại của Siemens cho điều khiển tốc độ động cơ DC hiệu suất cao.SINAMICS DCM tích hợp nguồn cung cấp thực địa như một chức năng nội bộ không có bảng cung cấp thực địa riêng để duy trì.

Đối với các trang web mà việc duy trì phần cứng SIMOREG hiện có được ưu tiên,thay thế phòng ngừa của bảng cung cấp thực địa trong một thời gian ngừng hoạt động theo kế hoạch trước khi có lỗi trong hoạt động là chiến lược đáng tin cậy tốt nhất, sử dụng C98043-A7014-L2 thị trường phụ kiện đã được xác minh như là phụ tùng.
