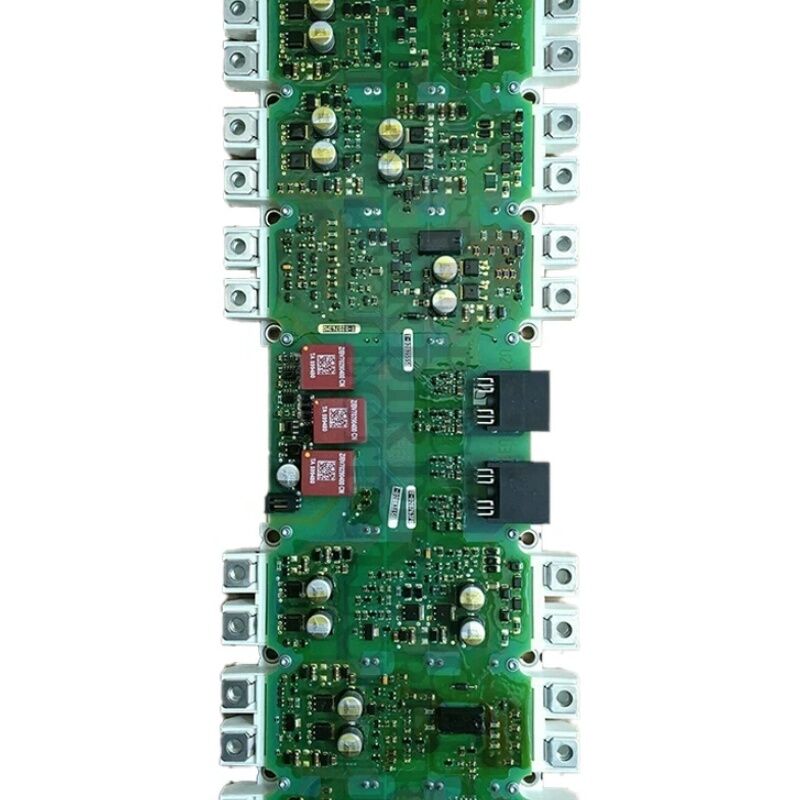

SIEMENS 430/440/S120 INVERTER/CONVERTER DRIVER BOARD IGD Thử kích A5E00714560 A5EOO71456O

Siemens A5E00714560 | Bo mạch truyền động SINAMICS IGD2/R4 — Sửa chữa khối nguồn cho bộ biến tần AC dạng khung

Mã sản phẩm: A5E00714560

Tham chiếu GWE: GWE:A5E00714560

Nhà sản xuất: Siemens AG — Gerätewerk Erlangen, Đức

Tổng quan

A5E00714560 là thành viên đầu tiên của dòng A5E00714560 — dòng khối nguồn SINAMICS IGD2/R4. Nó kết hợp trình điều khiển cổng IGBT thế hệ thứ hai (IGD2) với mô-đun IGBT phù hợp ở dạng R4, và đóng vai trò là bộ sửa chữa phần nguồn biến tần cho các bộ truyền động khung SINAMICS G120, G120C và G150.

Dòng sản phẩm này trải dài từ A5E00714560 đến A5E00714563, mỗi mã bao gồm một sự kết hợp điện áp và dòng điện cụ thể trong phạm vi bộ truyền động khung SINAMICS. Là thành viên cơ bản, A5E00714560 được liệt kê cùng với sản phẩm kế nhiệm trực tiếp A5E36717797 trong tài liệu tham chiếu chéo phụ tùng của Siemens. Khi A5E00714560 không có sẵn, A5E36717797 là sản phẩm thay thế được chỉ định — chức năng tương tự, phần cứng trình điều khiển cổng được cập nhật.

Bo mạch IGD2 xử lý ba chức năng đồng thời: chuyển đổi lệnh PWM của Bộ điều khiển thành xung cổng IGBT, điều chỉnh phép đo dòng pha động cơ cho thuật toán điều khiển vector và triển khai bảo vệ giảm bão phần cứng phản ứng trong vài micro giây để ngăn chặn các sự kiện chuyển mạch lỗi.

Thông số kỹ thuật chính

Dòng A5E00714560 — Bối cảnh gia đình bo mạch

Các bo mạch dòng A5E00714560 đều là các bộ lắp ráp IGD2/R4 chia sẻ cùng một dạng vật lý R4 và cùng một kiến trúc trình điều khiển cổng IGD2. Mỗi mã sản phẩm xử lý một định mức công suất cụ thể trong dòng bộ truyền động khung SINAMICS. Các số liên tiếp trong dòng — A5E00714560, A5E00714561, A5E00714562, A5E00714563 — bao gồm các tổ hợp điện áp và dòng điện khác nhau. Chúng không thể thay thế cho nhau; luôn xác nhận mã A5E cụ thể từ nhãn của bo mạch đã lắp đặt trước khi đặt hàng.

Trình điều khiển cổng IGD2 giao tiếp với Bộ điều khiển SINAMICS thông qua các liên kết cáp quang, cung cấp sự cách ly điện giữa phần nguồn điện áp cao và mạch điều khiển điện áp thấp. Sự cách ly này bảo vệ CU khỏi các quá áp chuyển mạch của bus DC và cho phép truy cập chẩn đoán an toàn vào các chức năng điều khiển của bộ truyền động trong khi phần nguồn hoạt động.

Lưu ý về Giao diện nhiệt và Lắp đặt

Giống như tất cả các bộ lắp ráp khối nguồn IGD2/R4, A5E00714560 phải được lắp đặt trên bộ tản nhiệt của bộ truyền động với vật liệu giao diện nhiệt (TIM) phù hợp giữa tấm đế của mô-đun IGBT và bề mặt bộ tản nhiệt. Bỏ qua TIM sẽ làm tăng điện trở nhiệt tại mối nối IGBT-bộ tản nhiệt và gây ra lỗi quá nhiệt sớm ngay cả khi bản thân bộ tản nhiệt vẫn mát. Bôi TIM theo quy trình quy định của Siemens trước khi cố định bộ lắp ráp.

Câu hỏi thường gặp

Q1: Bộ truyền động hiển thị F30021 hoặc F30022 mà không kết nối động cơ. Có thể A5E00714560 bị lỗi không?

Có. F30021 (quá dòng) và F30022 (lỗi nối đất) mà không kết nối động cơ đều có thể bắt nguồn từ mạch đo dòng bị lỗi trên bo mạch IGD2 — các cảm biến của bo mạch tạo ra giá trị dòng điện biểu kiến ngay cả khi không có tải. Xác minh bằng cách kiểm tra xem màn hình dòng pha của bộ truyền động có hiển thị giá trị khác không khi đứng yên hay không. Giá trị khác không xác nhận lỗi mạch đo trên A5E00714560.

Q2: Sản phẩm kế nhiệm A5E36717797 có sẵn. Nó có thể thay thế trực tiếp A5E00714560 không?

A5E36717797 là sản phẩm kế nhiệm được Siemens chỉ định cho cùng các ứng dụng truyền động. Việc lắp đặt vật lý, kết nối bus DC và giao diện cáp quang đều tương thích. Xác nhận phiên bản firmware của bộ truyền động hỗ trợ nhận dạng điện tử của bo mạch IGD2 thế hệ mới hơn trước khi lắp đặt — các đơn vị SINAMICS sản xuất sớm đôi khi yêu cầu cập nhật firmware.

Q3: Có nên kiểm tra riêng mô-đun IGBT trước khi lắp đặt A5E00714560 thay thế không?

Nếu A5E00714560 ban đầu bị lỗi do lỗi IGBT, nguyên nhân nên được điều tra trước khi lắp đặt sản phẩm thay thế. Kiểm tra mạch nạp trước bus DC, bất kỳ tụ điện snubber nào và đầu vào AC xem có điều kiện quá độ nào có thể làm căng mô-đun IGBT ban đầu hay không. Lắp đặt một bộ lắp ráp mới mà không giải quyết nguyên nhân gốc rễ có nguy cơ lặp lại lỗi.

Q4: A5E00714560 có sẵn trên thị trường thứ cấp nhưng không có tài liệu GWE. Điều này có đáng lo ngại không?

Các bo mạch mang thương hiệu GWE từ nhà máy Erlangen của Siemens cho thấy sự kết hợp trình điều khiển cổng và IGBT được lắp ráp tại nhà máy và phù hợp. Các bo mạch trên thị trường thứ cấp không có tài liệu GWE có thể là các đơn vị đã được tân trang hoặc các bộ lắp ráp của bên thứ ba. Yêu cầu giấy chứng nhận kiểm tra chức năng từ nhà cung cấp xác nhận tất cả các kênh cổng và mạch đo dòng đã được xác minh trước khi lắp đặt.

Q5: Sau khi lắp đặt A5E00714560, bộ truyền động chạy nhưng hiển thị A30031 (báo động quá nhiệt) trong vòng 10 phút hoạt động ở tải đầy. Bộ tản nhiệt nguội khi chạm vào. Nguyên nhân là gì?

A30031 ngay sau khi lắp đặt với bộ tản nhiệt nguội gần như luôn có nghĩa là vật liệu giao diện nhiệt giữa mô-đun IGBT và bộ tản nhiệt bị thiếu hoặc được bôi không đúng cách. Tháo bộ lắp ráp, làm sạch cả hai bề mặt, bôi TIM mới theo quy trình quy định và lắp đặt lại.
