| Nguồn gốc | nước Đức |
| Hàng hiệu | SIEMENS |
| Chứng nhận | CE ROHS |
| Số mô hình | A5E00714561 |
Số phần:A5E00714561
GWE Internal Reference:GWE:A5E00714561
Nhà sản xuất:Siemens AG Gerätewerk Erlangen (GWE), Đức

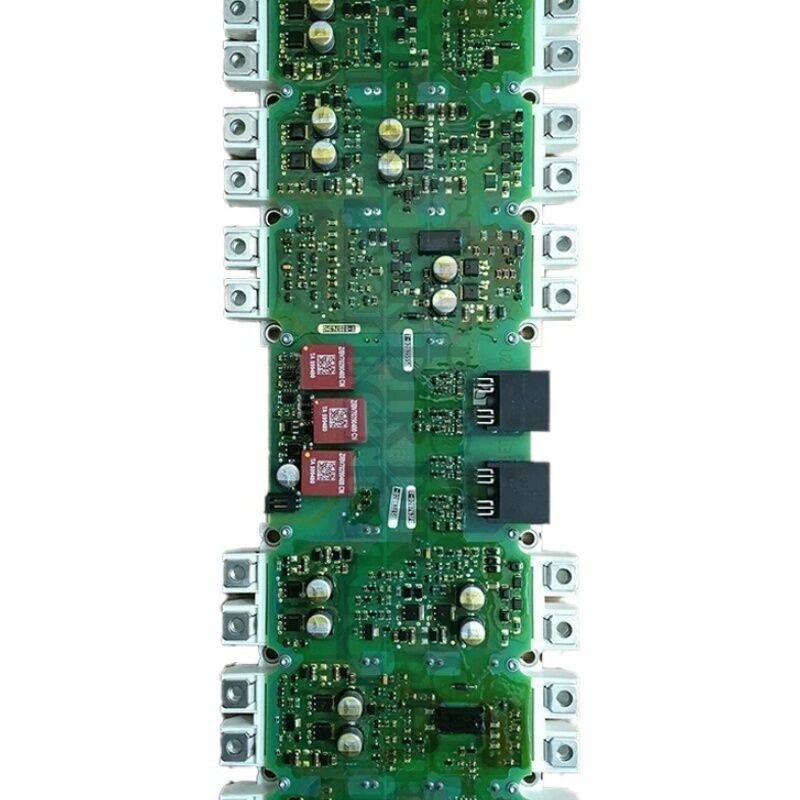

Loại sản phẩm:Bộ phận sửa chữa khối điện IGD2/R4 IGBT Gate Driver Board với IGBT Module
A5E00714561 là bộ sửa chữa Power Block của SINAMICS bảng điều khiển cổng IGD2/R4 hoàn chỉnh được cung cấp cùng với mô-đun IGBT 380A (FS300R12KE3-S1) để phục vụ SINAMICS S120, G120,và G150 ổ cắm ổ cắm.
Đây là tập hợp chứa cả trí thông minh và sức mạnh chuyển đổi của phần biến tần trong một đơn vị thay thế duy nhất: bảng điều khiển cổng IGD2/R4 cung cấp xung điều khiển cổng,đo hiện tại, và bảo vệ phần cứng, trong khi mô-đun IGBT FS300R12KE3-S1 là thiết bị chuyển mạch công suất cao chuyển đổi năng lượng xe buýt DC thành dòng động cơ được điều khiển.
Danh hiệu tập hợp đầy đủ ️ IGD2/R4/480V/380A ️ xác định lớp điện áp của ổ (480V đầu vào AC, tạo ra khoảng 650V bus DC), dòng điện đầu ra định số (380A),và các máy điều khiển cổng (IGD2 IGBT cổng thế hệ thứ hai), R4 yếu tố hình thức). Ở 480V và 380A, khối điện này phục vụ SINAMICS mô-đun động cơ ổ khung trong lớp 200~250kWdây chuyền ép, quạt lớn và các ứng dụng quy trình công nghiệp hạng nặng.
The unit was originally supplied as a repair part specifically for authorised Siemens service partners — it is listed as a field-service assembly intended for power block replacement in these larger drive units.
Tiền tố GWE trong tham chiếu nội bộ của bộ phận xác nhận nguồn gốc của nó từ cơ sở sản xuất Gerätewerk Erlangen.
| Parameter | Giá trị |
|---|---|
| Số phần | A5E00714561 |
| GWE tham chiếu | GWE:A5E00714561 |
| Nhà sản xuất | Siemens AG (GWE Erlangen) |
| Loại sản phẩm | IGD2/R4 Gate Driver Board + IGBT Module (Repair of Power Block) |
| Đánh giá điện áp | 480V AC |
| Đánh giá hiện tại | 380A |
| Mô-đun IGBT | FS300R12KE3-S1 (380A / 400V AC) |
| Kích thước | ~510 × 190 × 60 mm |
| Động cơ tương thích | SINAMICS S120, G120, G150 |
| Tình trạng sản xuất | Bị ngừng sản xuất |
| Quốc gia xuất xứ | Đức |
The IGD2 (second-generation IGBT Gate Driver) is the circuit board that sits directly on the IGBT power module and provides the complete interface between the drive's Control Unit and the power transistors.
Bảng IGD2/R4 thực hiện ba chức năng riêng biệt trong khối điện:
Sản xuất động cơ cổng.Đơn vị điều khiển (CU320, CU310 hoặc tương tự) tạo ra các lệnh chuyển đổi PWM cho sáu vị trí IGBT trong cầu biến tần ba pha.Các bảng IGD2 nhận được các lệnh này và chuyển đổi chúng thành điện áp và xung hiện tại mà thực sự chuyển đổi các cổng IGBT.
Động cơ cổng đòi hỏi thời gian chính xác, mức điện áp cổng chính xác và thời gian tăng được kiểm soát. Các đặc điểm được đặc biệt phù hợp với mô-đun IGBT FS300R12KE3-S1.
Đo hiện tại.Bảng IGD2 cũng xử lý các tín hiệu đo dòng điện pha động cơ từ các cảm biến trong khối điện.
Các phép đo tương tự này được chuyển đổi thành dữ liệu kỹ thuật số và được truyền đến Đơn vị điều khiển dưới dạng phản hồi hiện tại cho thuật toán điều khiển vector của ổ đĩa.
Độ chính xác ở đây là điều quyết định độ chính xác điều khiển mô-men xoắn.
Bảo vệ phần cứng.Bảo vệ nhanh nhất trong ổ đĩa - phát hiện khử bão hòa IGBT, đáp ứng trong microseconds - được thực hiện trên bảng IGD2.
Khi một IGBT bật và điện áp bộ sưu tập phát ra (VCE) của nó không sụp đổ bình thường, IGD2 phát hiện điều này trong sự kiện bật và ngay lập tức loại bỏ tất cả các xung cổng.
Không một vòng lặp phần mềm nào có thể sánh với tốc độ phản hồi này, và ở 380A, bảo vệ này là biện pháp phòng thủ chính chống lại sự phá hủy IGBT trong điều kiện lỗi.
FS300R12KE3-S1 là một mô-đun cầu IGBT ba pha hoàn chỉnh có giá trị 300A (với khả năng đỉnh 380A) trên điện áp định mức thiết bị 1200V,thích hợp cho các ứng dụng truyền động AC 480V, khi điện áp bus DC khoảng 650 ∼ 700V.
Mô-đun chứa tất cả sáu IGBT của biến tần ba pha trong một gói vật lý duy nhất.
Mô-đun IGBT này là thứ mà bộ A5E00714561 được xây dựng xung quanh.
Bảng điều khiển cổng IGD2/R4 được thiết kế đặc biệt cho các yêu cầu cổng của FS300R12KE3-S1 Năng lượng cổng, mức điện áp cổng cần thiết,và tính năng chuyển đổi tốc độ của IGBT cụ thể này xác định thiết kế mạch ổ cổng.
Khi tập hợp A5E00714561 được lắp đặt, cả module IGBT và trình điều khiển cổng phù hợp của nó được thay thế với nhau,đảm bảo rằng mạch ổ cổng luôn được tối ưu hóa đúng cho thiết bị điện mà nó điều khiển.
A5E00714561 ban đầu được chỉ định để lắp đặt bởi các đối tác dịch vụ được ủy quyền của Siemens.
Điều này phản ánh các yêu cầu an toàn khi làm việc ở cấp độ khối điện trong một ổ SINAMICS định dạng khung gầm.
Trước bất kỳ công việc bảo trì khối điện nào, các điều kiện sau đây phải được xác nhận: nguồn cung cấp nguồn AC bị cô lập và bị khóa;Xe buýt DC xác nhận được xả xuống dưới 50V (tối thiểu chờ 5 phút sau khi cô lập), được xác nhận bằng phép đo); các biện pháp phòng ngừa ESD đầy đủ cho việc xử lý bảng điều khiển cổng IGD2.
Khi lắp đặt bộ phận thay thế, vật liệu giao diện nhiệt của mô-đun IGBT phải được áp dụng lên bề mặt tiếp xúc của thùng tản nhiệt theo quy trình được chỉ định của Siemens.Hợp chất giao diện nhiệt không chính xác hoặc thiếu tăng kháng nhiệt tại khớp IGBT-heatsink, dẫn đến nhiệt độ quá cao IGBT dưới tải thậm chí với một cài đặt đúng về mặt vật lý.
Q1: Động cơ SINAMICS cho thấy F30022 (IGBT quá nhiệt) ở tải đầy đủ. Máy lọc nhiệt của ổ đĩa được xác nhận mát qua cảm ứng. Có thể bộ phận khối điện A5E00714561 là nguồn lỗi?
F30022 với một thermopile lạnh mạnh mẽ cho thấy cảm biến nhiệt độ IGBT trên bảng IGD2 đọc không chính xác, cảm biến chính nó hoặc kết nối của nó với IGD2 bị lỗi,tạo ra một phép đọc nhiệt độ cao nhân tạo.
Ngoài ra, vật liệu giao diện nhiệt giữa mô-đun IGBT và tản nhiệt có thể bị thiếu hoặc được áp dụng không chính xác,tạo ra một nhiệt độ thực sự nhưng địa phương quá mức mà cơ thể thùng nhiệt chưa đạt được.
Kiểm tra tình trạng vật liệu giao diện nhiệt trước khi kết luận lỗi cảm biến.
Q2: Sau khi thay thế khối điện A5E00714561, lỗi ổ đĩa F30001 (nhiều dòng) được kích hoạt ngay lập tức trong lần chạy đầu tiên mà không có tải.
F30001 ngay sau khi chạy đầu tiên sau khi thay thế khối điện thường chỉ ra vấn đề dịch chuyển đo hiện tại trên bảng IGD2 mới.
Quy định dòng điện của ổ đĩa sử dụng dòng điện động cơ đo được như phản hồi một sự thay đổi đo dòng điện trên bảng mới làm cho ổ đĩa nhìn thấy dòng điện hiển nhiên ngay cả khi dừng lại.
Kiểm tra các thông số di chuyển hiện tại của ổ đĩa và chạy các quy trình hiệu chuẩn đo hiện tại nếu phần mềm ổ đĩa hỗ trợ nó.
Cũng xác nhận kết nối cảm biến hiện tại ở bảng IGD2 mới được đặt đầy đủ.
Q3: A5E00714561 được liệt kê là đã ngừng sản xuất với một sản phẩm kế thừa.
Bộ phận kế thừa cho sửa chữa bộ phận điện IGD2/R4 480V/380A trong gia đình SINAMICS là trong loạt các bộ phận sửa chữa IGD2 A5E36717xxx,đại diện cho bộ sưu tập bảng điều khiển cổng thế hệ tiếp theo cho các mô-đun IGBT cùng hoặc cao hơn.
Xác minh số phụ tùng kế nhiệm chính xác với số serial của ổ đĩa và cơ sở dữ liệu phụ tùng hiện tại của Siemens,vì bản đồ kế thừa phụ thuộc vào trạng thái sản xuất cụ thể của ổ đĩa được cài đặt.
Q4: Bộ khối điện A5E00714561 có thể được sử dụng trong bất kỳ động cơ khung gầm nào của SINAMICS ở 380A/480V, hoặc nó đặc biệt cho một số biến thể mô-đun động cơ?
A5E00714561 là đặc trưng cho các biến thể mô-đun động cơ SINAMICS sử dụng mô-đun IGBT FS300R12KE3-S1 trong yếu tố hình thức R4.
Không phải tất cả các mô-đun động cơ 380A/480V SINAMICS đều sử dụng cùng một loại mô-đun IGBT hoặc cùng một yếu tố hình thức R4 ̇ các trạng thái sản xuất và biến thể mô-đun điện khác nhau có thể sử dụng các thiết bị IGBT khác nhau.
Luôn liên kết số serial và trạng thái sản xuất của mô-đun động cơ được lắp đặt với bảng áp dụng của A5E00714561 trước khi lắp đặt.
Q5: Các module IGBT trong ổ đĩa thất bại do mạch ngắn.
Vâng, khi một IGBT bị hỏng như là một mạch ngắn, đường dẫn dòng lỗi bao gồm mạch cổng. Các mạch điều khiển cổng trên bảng IGD2 hấp thụ năng lượng tạm thời lỗi,có thể làm hỏng các IC trình điều khiển cổng, optocouplers, hoặc kháng cự cổng ngay cả khi bảng xuất hiện không bị hư hại.
Installing a new IGBT module on a drive that suffered an IGBT short-circuit without also replacing the IGD2 gate driver board risks immediate re-failure of the new IGBT due to compromised gate drive waveforms.
A5E00714561 giải quyết vấn đề này một cách chính xác bằng cách cung cấp cả hai thành phần cùng nhau như một bộ sửa chữa.
