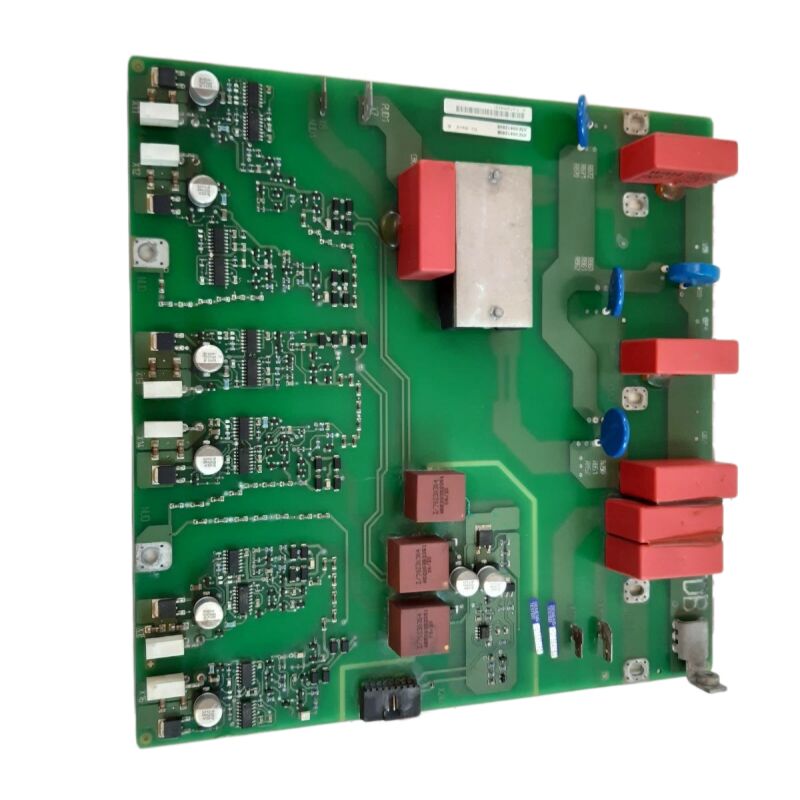

SIEMENS 430/440 INVERTER/CHUYỂN ĐỔI SCR Kích Hoạt Bảng TDB BAN A5E02822120 A5EO282212O

Siemens A5E02822120 TDB Rectifier Trigger Board 480V AC/DC Thyristor Drive Board cho Converter Module

Số phần:A5E02822120

Nhà sản xuất:Siemens AG (Đức)

Loại sản phẩm:TDB Thyristor Drive Board / Rectifier Trigger Board (PCB lắp ráp)

Nhóm sản phẩm:SINAMICS G120 / S120 bộ chuyển đổi và hệ điều khiển khung gầm

Tổng quan

A5E02822120 là TDB (Thyristor Drive Board / Trigger Drive Board) ′′ bảng kích hoạt máy chỉnh sửa cho các tập hợp mô-đun chuyển đổi Siemens SINAMICS G120 và S120.Chức năng của nó là việc tạo ra và phân phối xung bắn cổng cho các thiết bị thyristor (SCR) trong giai đoạn đầu vào máy điều chỉnh của ổ đĩa.

Ở cấp độ này của kiến trúc ổ đĩa SINAMICS, mô-đun chuyển đổi điều chỉnh nguồn cung cấp ba pha 480V AC vào điện áp bus DC cung cấp cho phần biến tần.A5E02822120 là PCB điều khiển nói với mỗi thyristor trong cây cầu thẳng thắn chính xác khi để chuyển đổi.

Danh hiệu "TDB" xuất hiện trên nhãn của bảng và trong tài liệu Siemens của nó, nó viết tắt của Thyristor Drive Board,xác định mục đích cốt lõi của bảng trong kiến trúc chuyển đổi năng lượng của ổ đĩa.

TDB khác với các bảng điều khiển cổng IGBT (dòng IGD) điều khiển phần đầu ra biến tần: các bảng IGD xử lý chuyển đổi PWM nhanh của dòng động cơ,trong khi TDB xử lý chậm hơn, chuyển đổi thyristor đồng bộ pha của đầu vào máy điều chỉnh.

A5E02822120 là một phần của một gia đình bảng cũng bao gồm A5E02822121 và các biến thể con của nó.

Các bảng này phục vụ các cấu hình mô-đun chuyển đổi khác nhau trong phạm vi SINAMICS,bao gồm các ứng dụng truyền động khung gầm công suất cao hơn từ khoảng 90 kW đến 250 kW khi bộ chỉnh chính đầu vào của ổ sử dụng thyristors để chỉnh chính được kiểm soát.

Các thông số kỹ thuật chính

Chức năng TDB điều khiển điều chỉnh thyristor

Các động cơ khung gầm SINAMICS G120 và S120 trong phạm vi công suất cao hơn sử dụng một bộ điều chỉnh được điều khiển bằng thyristor (SCR) trong phần chuyển đổi đầu vào, thay vì một cầu diode không kiểm soát đơn giản.

Máy điều chỉnh được điều khiển này cung cấp cho ổ đĩa khả năng điều chỉnh điện áp xe buýt DC tích tụ trong quá trình sạc trước, để thực hiện khởi động mềm của các tụ điện xe buýt DC mà không bị hư hỏng bởi dòng điện đột nhập,và trong một số cấu hình, để cho phép phản hồi tái tạo năng lượng phanh trở lại nguồn cung cấp AC.

A5E02822120 TDB tạo ra các xung kích cổng cho các thyristors trong cầu chỉnh này.

Nó liên tục theo dõi điện áp cung cấp AC ba pha để phát hiện không giao ∆ tham chiếu giai đoạn mà từ đó các góc bắn được tính toán.

Sau đó nó tạo ra xung cổng ở góc bắn được chỉ định cho mỗi vị trí thyristor trong cầu sáu xung.một góc bắn nhỏ (gần đường vượt không) tạo ra đầu ra DC gần tối đa; một góc bắn lớn tạo ra đầu ra DC giảm.

Trong hoạt động bình thường, TDB giữ góc bắn ở giá trị duy trì điện áp bus DC trong cửa sổ hoạt động của ổ SINAMICS.

Trong quá trình sạc trước, góc bắn được giảm dần từ tối đa xuống mức tối thiểu để tăng điện áp xe buýt DC ở tốc độ được kiểm soát.

Trong một sự kiện phanh tái tạo (trong các ổ đĩa có máy chỉnh tái tạo), góc bắn di chuyển vào khu vực đảo ngược, cho phép năng lượng xe buýt DC chảy trở lại dưới dạng AC vào nguồn cung cấp.

Bảng TDB trong kiến trúc ổ đĩa SINAMICS

Kiến trúc ổ đĩa khung gầm SINAMICS G120 và S120 tách các thiết bị điện tử điều khiển thành một số bảng: Đơn vị điều khiển chính (CU320 hoặc tương tự), bảng điều khiển Power Module,và TDB cho các đơn vị được trang bị bộ chuyển đổi. A5E02822120 nằm giữa các đầu cuối cung cấp AC và bus DC, hoạt động theo lệnh từ bảng điều khiển cấp cao hơn.

Trọng lượng của bảng (~ 550 g) phản ánh một PCB đáng kể với các thành phần xử lý năng lượngMạng phát hiện không vượt qua đối với cả ba giai đoạn cung cấp, gate driver IC, và các thiết bị điện tử điều chỉnh tạo ra các lệnh góc bắn từ tín hiệu phản hồi điện áp bus DC.

Đánh giá chất nền MV27 / UL 94V-0 xác nhận rằng vật liệu PCB của bảng đáp ứng tiêu chuẩn cao nhất trong phân loại cháy dọc của UL.

Trong tủ ổ đĩa nơi các thyristor dòng cao, tụ bus DC và quạt làm mát chia sẻ một không gian kín, nền PCB không lan truyền lửa là một tính chất an toàn thụ động quan trọng.

Các biến thể hội đồng quản trị liên quan

A5E02822120 là biến thể cơ bản của dòng máy tính bảng của nó.

A5E02822121- một biến thể TDB có liên quan chặt chẽ cho các cấu hình mô-đun chuyển đổi khác nhau hoặc các trạng thái sản xuất được sửa đổi.

Các hậu tố A5E02822121A và B chỉ ra các sửa đổi sản xuất tiếp theo của thiết kế cơ bản này.

A5E02822104-001- một bộ phận phụ hoặc bảng biến thể liên kết với cùng một gia đình TDB; một số tài liệu dịch vụ liên kết nó với các ứng dụng truyền động tương tự.

A5E01105817- Thẻ bắn SCR SINAMICS V50, phục vụ chức năng kích hoạt thyristor tương tự trong phần chỉnh sửa của nền tảng V50, khác với gia đình SINAMICS G120 / S120 TDB.

Để xác nhận biến thể chính xác cho một ổ đĩa cụ thể đòi hỏi phải kiểm tra chéo số A5E chính xác của bảng được cài đặt với tài liệu phần cứng nội bộ của ổ đĩa.

Câu hỏi thường gặp

Q1: Động cơ khung gầm SINAMICS G120 hiển thị báo động điện áp thấp của xe buýt DC ngay lập tức khi khởi động.Có thể A5E02822120 là nguyên nhân?

DC bus dưới điện áp với các điểm cung cấp AC xác nhận trực tiếp đến TDB. Nếu TDB không tạo ra xung bắn thyristor chính xác,cầu nối SCR không điều chỉnh nguồn cung cấp AC và bus DC không sạc.

Ngoài ra, mạch đồng bộ hóa pha của TDB có thể đã mất khóa tần số cung cấp, tạo ra xung bắn vào thời điểm không chính xác và tạo ra đầu ra DC được điều chỉnh rất thấp.

Trước khi kết luận bảng đã thất bại, xác minh các kết nối từ mạch cảm biến điện áp cung cấp cho TDB còn nguyên vẹn ¢ kết nối cảm biến bị hư hại tạo ra cùng một triệu chứng.

Q2: Bảng A5E02822120 có xếp hạng MV27 / UL 94V-0 trên nền PCB của nó. Điều này có nghĩa là gì trong thực tế cho các nhóm bảo trì ổ cắm công nghiệp?

UL 94V-0 là phân loại cao nhất trong loạt thử nghiệm đốt cháy ngọn lửa dọc của UL. Một chất nền được xếp hạng V-0 tự tắt trong vòng 10 giây sau mỗi lần áp dụng ngọn lửa thử nghiệm, không có giọt cháy.

Về mặt thực tế đối với tủ truyền động, điều này có nghĩa là PCB sẽ không chịu được cháy hoặc truyền cháy đến các thành phần lân cận trong trường hợp lỗi thành phần địa phương tạo ra nhiệt.

Điều này không làm cho bảng chống cháy, nhưng nó làm giảm đáng kể nguy cơ một lỗi thành phần cascading vào một đám cháy tủ.nó là một chứng nhận xác nhận rằng bảng đáp ứng các tiêu chuẩn an toàn cháy công nghiệp.

Câu 3: A5E02822120 đã ngừng sản xuất. A5E02822121 (hoặc sửa đổi A / B của nó) có thể được sử dụng làm thay thế trực tiếp không?

A5E02822121 và các biến thể sửa đổi của nó có liên quan chặt chẽ đến A5E02822120 trong cùng một gia đình bảng TDB và phục vụ các ứng dụng ổ chồng chéo.Trong nhiều trường hợp, chúng được tham chiếu chéo như tương đương chức năng.

Tuy nhiên, trước khi lắp đặt A5E02822121 vào ổ đĩa ban đầu được trang bị A5E02822120, confirm that the drive's service documentation or spare parts list accepts this substitution — minor differences in connector pinout or firmware compatibility between the two variants can occasionally affect specific drive production states.

Q4: Động cơ SINAMICS cho thấy dòng đầu vào ba pha không cân bằng ở tải phần. Nguồn cung cấp đầu vào đã được xác nhận cân bằng. Có phải A5E02822120 TDB có thể bị lỗi?

Unbalanced input currents with a balanced supply is consistent with non-uniform thyristor firing angles across the six SCR positions — one or more TDB firing channels delivering pulses at a different phase angle than the others.

Sự bất đối xứng này có thể là kết quả của một thành phần thời gian trôi trong mạng bắn của TDB hoặc từ một mạch đồng bộ hóa pha bị hỏng cho một giai đoạn cung cấp.

Đo thời gian xung cổng của mỗi tín hiệu cổng thyristor bằng kính dao động và so sánh góc bắn trên ba giai đoạn.

Q5: Có thể sửa chữa A5E02822120 ở cấp thành phần thay vì thay thế toàn bộ bảng không?

Sửa chữa ở cấp thành phần là khả thi khi lỗi được xác định tại các thành phần có thể xác định và thay thế.Máy biến đổi xung (có thể phát triển mạch ngắn liên kết trong tình trạng căng nhiệt bền vững), các bộ kết hợp quang và IC điều khiển cổng trong mạch bắn, và các thành phần thụ động trong mạng phát hiện không vượt qua.

Một công ty sửa chữa ổ đĩa chuyên nghiệp với kinh nghiệm SINAMICS TDB thường có thể xác định thành phần bị hỏng từ các triệu chứng lỗi và thay thế nó, khôi phục lại hoạt động đầy đủ của bảng.Khi lỗi là dấu vết PCB bị hư hỏng hoặc IC bị hỏng mà không có thay thế ở cấp thành phần, cần thay thế đầy đủ tiền lương.
