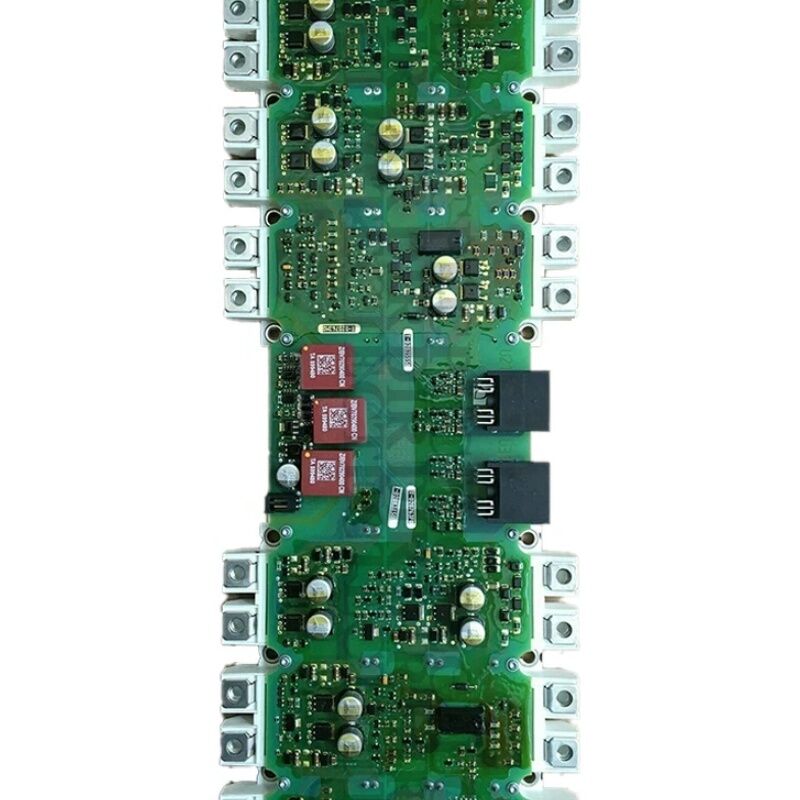

SIEMENS S120 INVERTER/CONVERTER DRIVER BOARD IGD Bảng kích hoạt A5E00714563

Siemens A5E00714563 | Bo mạch Nguồn Biến tần Dòng SINAMICS IGD2 — Phụ tùng Sửa chữa Biến tần AC

Mã sản phẩm: A5E00714563

Nhà sản xuất: Siemens AG (Đức)

Loại sản phẩm: Bo mạch Nguồn Biến tần SINAMICS — Dòng IGD2 Gate Driver

Dòng sản phẩm: Phụ tùng Sửa chữa Bo mạch Nguồn Biến tần SINAMICS (dòng A5E00714560)

Thế hệ Gate Driver: IGD2 (gate driver IGBT thế hệ thứ hai)

Tổng quan

A5E00714563 là một bo mạch nguồn biến tần SINAMICS thuộc dòng A5E00714560 — dòng các bộ sửa chữa gate driver IGBT thế hệ thứ hai (IGD2) mà Siemens sản xuất cho các nền tảng biến tần khung SINAMICS G120, G120C, G150 và S120.

Dòng này bao gồm A5E00714560, A5E00714561, A5E00714562 và A5E00714563, mỗi mã giải quyết một sự kết hợp cụ thể về lớp điện áp và định mức dòng điện trong dòng sản phẩm biến tần khung SINAMICS.

A5E00714563 là một phụ tùng sửa chữa do Siemens sản xuất, nhằm mục đích khôi phục khối nguồn biến tần của các biến tần khung SINAMICS khi bo mạch gate driver hoặc mô-đun IGBT liên quan bị lỗi.

Giống như tất cả các thành viên của dòng A5E00714560, bộ này tích hợp bo mạch gate driver IGD2 với mô-đun đầu ra IGBT như một cặp khớp nối — đảm bảo rằng các đặc tính điều khiển cổng khớp chính xác với các yêu cầu chuyển mạch của thiết bị IGBT cụ thể được sử dụng.

Các bo mạch dòng A5E00714560 đại diện cho một thế hệ khác biệt so với các khối nguồn dựa trên IGD1 được sử dụng trong các biến tần MICROMASTER.

IGD2 tích hợp giao diện sợi quang tốc độ cao hơn tương thích với Bộ điều khiển SINAMICS (CU320, CU310 và tương tự), cải tiến phản hồi phát hiện quá dòng của cổng, và kiến trúc đo dòng điện phù hợp với yêu cầu điều khiển dòng điện vòng kín của điều khiển vector SINAMICS.

Thông số kỹ thuật chính

Dòng A5E00714560 — Tổng quan về Gia đình Khối Nguồn

Dòng A5E00714560 bao gồm nhiều bo mạch khác nhau bao phủ các tổ hợp điện áp và dòng điện khác nhau trên dòng biến tần khung SINAMICS. Trong lớp điện áp 480V, dòng này bao gồm các bo mạch ở định mức dòng 380A và 490A, mỗi bo mạch được ghép với mô-đun IGBT cụ thể phù hợp với mức công suất đó.

A5E00714563 mở rộng dòng sản phẩm để giải quyết các cấu hình cụ thể trong dòng biến tần SINAMICS không được bao phủ bởi các mã sản phẩm liền kề ngay lập tức.

Mỗi bo mạch trong dòng này chia sẻ cùng một kiến trúc gate driver IGD2 cơ bản: tiếp nhận lệnh PWM sợi quang từ Bộ điều khiển SINAMICS, tạo và phân phối xung cổng sáu vị trí đến các vị trí cầu IGBT, phát hiện quá dòng bằng phần cứng, và trả về đo dòng điện hai chiều cho bộ điều khiển.

Sự khác biệt giữa các mã sản phẩm riêng lẻ trong dòng phản ánh sự khác biệt trong thông số kỹ thuật của mô-đun IGBT (định mức dòng điện khác nhau, lớp điện áp khác nhau) và trong các giá trị điện trở cổng điều khiển cụ thể và khả năng dòng điện của trình điều khiển được hiệu chuẩn cho từng thiết bị IGBT.

Gate Driver IGD2 — Cải tiến Thế hệ Thứ hai

Thế hệ IGD2 đã giới thiệu một số cải tiến so với IGD1 được sử dụng trong các biến tần MICROMASTER 440. Giao diện sợi quang trên IGD2 hỗ trợ tốc độ dữ liệu cao hơn tương thích với thời gian chu kỳ điều khiển nhanh hơn của nền tảng SINAMICS.

Trong khi MICROMASTER 440 sử dụng chu kỳ điều khiển PWM tương đối bảo thủ, điều khiển vector và servo SINAMICS yêu cầu thời gian chu kỳ điều khiển ngắn hơn — xuống tới 125 micro giây trong một số cấu hình — điều này đòi hỏi phản hồi gate driver nhanh hơn và phản hồi dòng điện có độ trung thực cao hơn.

Mạch phát hiện quá dòng trong IGD2 cũng hoạt động với tốc độ và độ nhạy được cải thiện.

Trong trường hợp lỗi ngắn mạch IGBT, IGD2 phát hiện lỗi bật trong sự kiện dẫn điện của IGBT và khởi tạo tắt mềm — giảm tốc độ giảm dòng để tránh các đỉnh điện áp quá mức do điện cảm ký sinh. Bảo vệ tắt mềm này đặc biệt quan trọng trong phạm vi công suất của biến tần khung SINAMICS, nơi dòng điện IGBT và di/dt liên quan trong quá trình tắt tạo ra các quá độ điện áp cảm ứng đáng kể.

Bối cảnh Quy trình Thay thế Khối Nguồn Biến tần

Việc thay thế một khối nguồn IGD2 trong biến tần khung SINAMICS đòi hỏi phải làm việc bên trong bộ phận nguồn của biến tần với bus DC đã được xác nhận xả và khóa. Nền tảng SINAMICS bao gồm đèn LED chỉ báo bus DC — đèn báo này phải được xác nhận tắt trước khi bắt đầu bất kỳ công việc nào trên bộ phận nguồn. Sau khi cách ly nguồn AC, phải tuân thủ thời gian chờ xả tối thiểu (thường là năm phút), sau đó đo trực tiếp điện áp bus DC bằng vôn kế đã hiệu chuẩn để xác nhận mức điện áp an toàn trước khi chạm vào bất kỳ bộ phận nào của bộ phận nguồn.

Bộ A5E00714563 được lắp trên bộ tản nhiệt của biến tần, với đế của mô-đun IGBT tiếp xúc nhiệt với bề mặt bộ tản nhiệt.

Vật liệu giao diện nhiệt phải được bôi lên bề mặt tiếp xúc này trong quá trình lắp đặt. Sau khi lắp đặt, kết nối lại các cáp sợi quang vào đúng vị trí — các cáp riêng lẻ không phụ thuộc vào cực tính nhưng phải kết nối trục truyền động chính xác với vị trí bo mạch gate driver chính xác.

Câu hỏi thường gặp

Q1: Làm thế nào để xác nhận A5E00714563 chính xác cho một biến tần SINAMICS cụ thể trước khi đặt hàng?

Nhãn trên bo mạch khối nguồn đã lắp đặt mang số hiệu bộ phận A5E ban đầu được chỉ định cho biến tần đó. Kiểm tra nhãn trên bo mạch bị lỗi — số hiệu A5E trên nhãn đó là tài liệu tham khảo cuối cùng cho việc thay thế.

Cũng ghi lại ký hiệu loại đầy đủ của biến tần từ bảng định mức của biến tần.

Tài liệu phụ tùng của Siemens đối chiếu loại biến tần với mã sản phẩm khối nguồn — xác nhận cả nhãn bo mạch và loại biến tần với tài liệu này sẽ loại bỏ mọi sự mơ hồ trước khi đặt hàng.

Q2: Một biến tần SINAMICS G120 bị lỗi F30022 (phát hiện lỗi nối đất) khi không có tải kết nối. Liệu khối nguồn A5E00714563 có thể tạo ra lỗi giả không?

F30022 được tạo ra khi Bộ điều khiển SINAMICS phát hiện sự mất cân bằng đáng kể trong dòng điện đầu ra ba pha, phù hợp với lỗi nối đất. Mạch đo dòng điện của khối nguồn cung cấp dữ liệu dòng pha được sử dụng cho việc phát hiện này.

Một kênh đo dòng điện bị lỗi trên bo mạch IGD2 tạo ra sự mất cân bằng dòng điện rõ ràng ngay cả khi không có tải kết nối, gây ra lỗi F30022. Xác nhận bằng cách kiểm tra xem ba giá trị dòng điện đầu ra trong màn hình chẩn đoán của biến tần có hiển thị điều kiện dòng điện bằng không thực tế hay không — một giá trị khác không trên một kênh khi biến tần ở trạng thái dừng xác nhận lỗi đo dòng trên khối nguồn.

Q3: Biến tần hiển thị F30021 (quá dòng IGBT) và sau đó khối nguồn được tìm thấy có mô-đun IGBT bị hỏng vật lý. Có nên kiểm tra Bộ điều khiển hoặc bất kỳ bo mạch nào khác trước khi lắp đặt A5E00714563 thay thế không?

Có. Sự kiện ngắn mạch IGBT tạo ra một quá độ điện áp trên bus DC lan truyền qua dây dẫn bên trong của biến tần. Bộ lọc nguồn của Bộ điều khiển cung cấp một số biện pháp bảo vệ, nhưng các sự kiện lỗi nghiêm trọng có thể gây căng thẳng cho các thành phần nguồn của Bộ điều khiển.

Trước khi lắp đặt khối nguồn thay thế, hãy bật nguồn biến tần với khối nguồn bị ngắt kết nối (nếu có thể) để xác minh nguồn cung cấp 24V của Bộ điều khiển nằm trong thông số kỹ thuật. Cũng kiểm tra mạch nạp trước, cầu chì bus DC và bất kỳ tụ điện snubber nào có thể đã tiếp xúc với quá độ lỗi.

Q4: A5E00714563 được liệt kê là đã ngừng sản xuất. Liệu dòng A5E36717xxx có phải là sản phẩm kế nhiệm được xác nhận không?

Dòng A5E36717xxx đại diện cho thế hệ tiếp theo của các bộ khối nguồn SINAMICS và đóng vai trò là dòng kế nhiệm cho dòng A5E00714560. Việc ánh xạ kế nhiệm cụ thể — số hiệu A5E36717xxx nào thay thế A5E00714563 cụ thể — nên được xác nhận với tài liệu di chuyển phụ tùng của Siemens cho loại biến tần và trạng thái sản xuất cụ thể.

Sản phẩm kế nhiệm tích hợp bo mạch gate driver IGD2 thế hệ tiếp theo trong khi vẫn giữ khả năng tương thích chức năng với cùng một dòng biến tần SINAMICS.

Q5: Có thể kiểm tra A5E00714563 trước khi lắp đặt để xác minh nó không bị hỏng không?

Việc kiểm tra chức năng cơ bản của khối nguồn IGD2 mà không có khung biến tần không hề đơn giản, vì bo mạch yêu cầu giao diện sợi quang SINAMICS và nguồn điện để hoạt động.

Cách tiếp cận đáng tin cậy nhất cho một bo mạch hậu mãi là mua từ nhà cung cấp cung cấp tài liệu kiểm tra chức năng — xác nhận bo mạch đã được cấp nguồn trên một bộ thử nghiệm tương thích với SINAMICS và tất cả các kênh cổng đã được xác minh hoạt động.

Điều này cung cấp sự đảm bảo hợp lý trước khi lắp đặt vào biến tần đang hoạt động.
