Mã sản phẩm: A5E00825001
Tham chiếu nội bộ GWE: GWE:A5E00825001
Nhà sản xuất: Siemens AG — Gerätewerk Erlangen (GWE), Đức

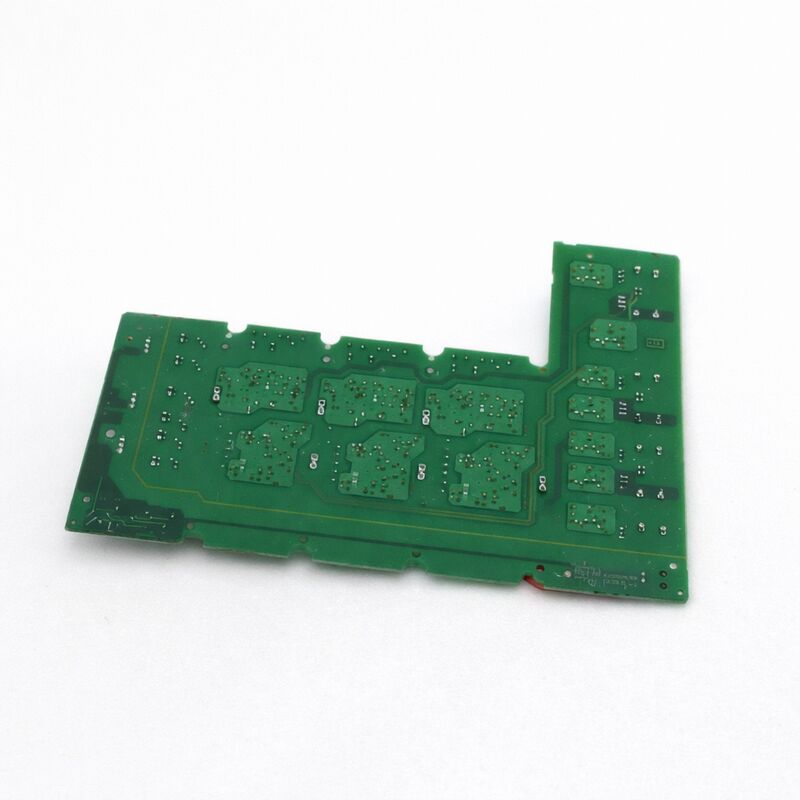

Loại sản phẩm: Bo mạch điều khiển IGBT — Lắp ráp sửa chữa khối nguồn IGD1/R3
A5E00825001 là bo mạch điều khiển khối nguồn IGBT IGD1/R3 cho các biến tần AC Siemens MICROMASTER 440 và MICROMASTER 430 trong phân khúc công suất 90–132 kW.
Đây là một bộ lắp ráp sửa chữa hoàn chỉnh: bo mạch IGBT Gate Driver thế hệ đầu tiên (IGD1) được cung cấp cùng với mô-đun nguồn IGBT FS300R12KE3-S1, cung cấp mọi thứ cần thiết để khôi phục phần nguồn biến tần trong một lần thay thế duy nhất.
Siemens đã sản xuất bộ lắp ráp này tại nhà máy Gerätewerk Erlangen — tiền tố GWE trong mã tham chiếu nội bộ của nó xác nhận nguồn gốc này.
Các bộ phận được chỉ định GWE đại diện cho sản phẩm tự sản xuất của Siemens về các bộ lắp ráp khối nguồn biến tần, trái ngược với các bộ phận của bên thứ ba mà Siemens mua để lắp ráp.
Dòng sản xuất nội bộ này được phản ánh trong sự kết hợp chặt chẽ giữa trình điều khiển cổng và đặc tính IGBT, làm cho A5E00825001 trở thành một bộ phận thay thế chất lượng nhà máy chứ không phải là một giải pháp thay thế chung chung.
Bo mạch đã ngừng sản xuất vào ngày 30 tháng 4 năm 2016 khi nền tảng MICROMASTER 440/430 tiến vào chu kỳ cuối đời. Đối với nhiều địa điểm tiếp tục vận hành các biến tần MM440 và MM430 trong phạm vi công suất 90–132 kW, thị trường thứ cấp vẫn là nguồn cung cấp duy nhất.
Các công ty sửa chữa biến tần chuyên nghiệp có sẵn các bộ lắp ráp đã được kiểm tra để trao đổi, và sản phẩm này vẫn được giao dịch tích cực trên thị trường phụ tùng công nghiệp hơn một thập kỷ sau ngày ngừng sản xuất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | A5E00825001 |
| Tham chiếu GWE | GWE:A5E00825001 |
| Nhà sản xuất | Siemens AG (GWE Erlangen) |
| Bộ điều khiển cổng | IGD1 (thế hệ đầu tiên) |
| Kiểu dáng | R3 |
| Dòng định mức | 210A |
| Điện áp định mức | 400V AC / 650V DC bus |
| IGBT đi kèm | FS300R12KE3-S1 (300A / 1200V) |
| Kích thước vật lý | ~410 × 220 × 60 mm |
| Ứng dụng biến tần | MM440 / MM430, 90–132 kW |
| Ngừng sản xuất | 30/04/2016 |
| Xuất xứ | Đức |
Kiểu dáng R3 chỉ định cấu hình lắp đặt vật lý cho khối nguồn này — một kích thước và hình dạng cụ thể phù hợp với khoang điện tử của các biến tần khung GX MM440/MM430 và lớn hơn trong phạm vi công suất áp dụng.
Bo mạch điều khiển cổng IGD1 được lắp trực tiếp lên mô-đun IGBT FS300R12KE3-S1, và bộ lắp ráp kết hợp được bắt vít vào bộ tản nhiệt bằng nhôm của biến tần, bộ phận này sẽ tản nhiệt chuyển mạch khỏi các mối nối IGBT.
Với định mức liên tục 210A, A5E00825001 vận hành FS300R12KE3-S1 ở mức giảm công suất có ý nghĩa so với khả năng dòng điện đỉnh 300A của nó.
Việc giảm công suất này là có chủ đích. Dòng điện đầu ra định mức của biến tần ở điện áp đầu vào 400V AC tương ứng với dải động cơ 90–132 kW, và ngân sách công suất nhiệt của khung biến tần — diện tích bộ tản nhiệt, luồng không khí làm mát, phạm vi nhiệt độ môi trường — đặt giới hạn dòng điện duy trì thực tế dưới mức đỉnh tuyệt đối của mô-đun IGBT.
Việc giảm công suất cũng cung cấp biên độ cho khả năng quá tải 150% của MM440 (lên đến 60 giây) mà không làm cho các mô-đun IGBT bị căng thẳng nhiệt.
FS300R12KE3-S1 là cầu IGBT ba pha đầy đủ của Infineon trong một gói mô-đun duy nhất, có định mức dòng collector 300A và điện áp đánh thủng collector-emitter 1200V.
Định mức thiết bị 1200V cung cấp biên độ an toàn đầy đủ cho điện áp bus DC 650V, phát sinh từ việc chỉnh lưu nguồn cung cấp ba pha 400V AC.
Cấu trúc gói đơn — tất cả sáu IGBT của cầu ba pha trong một mô-đun — giảm số lượng kết nối giao diện nhiệt và kết nối bus nội bộ trong biến tần, cải thiện cả độ tin cậy sản xuất và sự đơn giản trong bảo trì tại hiện trường.
Với việc Siemens ngừng sản xuất vào tháng 4 năm 2016, các địa điểm tiếp tục dựa vào các biến tần MM440 hoặc MM430 ở mức công suất này có hai lựa chọn trên thị trường thứ cấp: tìm nguồn cung ứng bộ lắp ráp đã được kiểm tra từ đại lý phụ tùng công nghiệp, hoặc thuê một công ty sửa chữa biến tần chuyên nghiệp để sửa chữa bo mạch A5E00825001 bị lỗi.
Việc sửa chữa bo mạch khả thi khi bản thân mô-đun IGBT còn nguyên vẹn và lỗi nằm ở mạch điều khiển cổng IGD1 — các bộ quang ghép nối bị lỗi, các thành phần phát hiện quá dòng bị hỏng, hoặc các mạch giao diện sợi quang bị lỗi đều là các lỗi ở cấp độ linh kiện mà các kỹ thuật viên sửa chữa biến tần được đào tạo có thể xử lý.
Khi bản thân mô-đun IGBT bị lỗi (ngắn mạch hoặc hở mạch), toàn bộ bộ lắp ráp phải được thay thế.
Q1: Biến tần MM440 khung GX 110kW báo lỗi F0022 ngay khi bật nguồn, trước khi có lệnh chạy. A5E00825001 có phải là nguyên nhân không?
F0022 (lỗi giao tiếp bo mạch sợi quang) khi bật nguồn trước bất kỳ lệnh chạy nào cho thấy sự gián đoạn trong giao tiếp giữa bo mạch điều khiển và bo mạch điều khiển cổng IGD1 — có thể là cáp sợi quang bị lỗi hoặc bo mạch điều khiển cổng bị lỗi.
Trước tiên, hãy kiểm tra tất cả các cáp sợi quang giữa A5E00825001 và bo mạch điều khiển của biến tần, bao gồm cả các đầu nối ở cả hai đầu.
Sợi quang bị nứt hoặc bị bẩn là nguyên nhân phổ biến nhất. Nếu các sợi quang được xác nhận là tốt và lỗi F0022 vẫn còn, thì mạch IGD1 trên A5E00825001 đã bị lỗi.
Q2: A5E00825001 (210A) được liệt kê cùng với A5E00825002 (260A) cho cùng một nền tảng MM440/MM430. Điều gì xác định bo mạch nào được sử dụng cho một biến tần cụ thể?
Hai bo mạch phục vụ các định mức công suất khác nhau trong phạm vi MM440/MM430. A5E00825001 ở mức 210A phục vụ các mẫu 90–132 kW, trong khi A5E00825002 ở mức 260A phục vụ các mẫu 110 kW trở lên trong cấu hình khung GX lớn hơn, nơi cần dòng điện bus DC cao hơn.
Bo mạch cụ thể cần thiết được xác định bởi số thứ tự của biến tần — phần nguồn của biến tần được lắp đặt về mặt vật lý chỉ phù hợp với một trong hai kiểu dáng.
Luôn xác nhận số A5E của bo mạch được lắp đặt từ nhãn của nó trước khi đặt hàng bộ phận thay thế.
Q3: Khi thay thế A5E00825001, có cần hiệu chỉnh lại bất kỳ tham số nào của biến tần không?
Không — A5E00825001 không lưu trữ bất kỳ tham số nào của biến tần. Các tham số của biến tần MM440/MM430 được lưu trữ trên bo mạch điều khiển. Sau khi thay thế bo mạch, biến tần khởi động bình thường và đọc các tham số của nó từ bo mạch điều khiển mà không cần bước hiệu chỉnh lại nào.
Tuy nhiên, hãy xác minh các kết nối sợi quang được lắp đúng cách và thực hiện chạy thử không tải ngắn để xác nhận bo mạch thay thế tạo ra dòng điện pha đầu ra chính xác trước khi tiếp tục tải sản xuất.
Q4: A5E00825001 đã được thay thế nhưng biến tần hiện báo lỗi F0004 (quá nhiệt) ở tải đầy đủ trong vòng vài phút. Nguyên nhân là gì?
Lỗi F0004 ngay sau khi thay thế khối nguồn ở tải đầy đủ gần như chắc chắn là do vật liệu giao diện nhiệt (TIM) không đúng hoặc bị thiếu giữa tấm đế của mô-đun FS300R12KE3-S1 và bộ tản nhiệt.
Nếu không áp dụng TIM đúng cách, điện trở nhiệt từ mối nối IGBT đến bộ tản nhiệt sẽ cao gấp nhiều lần giá trị thiết kế, và mối nối IGBT sẽ đạt đến nhiệt độ quá cao dưới tải ngay cả khi bộ tản nhiệt chỉ hơi ấm.
Tháo bộ lắp ráp, làm sạch cả hai bề mặt và bôi lại TIM đúng cách theo quy trình lắp đặt của Siemens.
Q5: Với A5E00825001 đã ngừng sản xuất từ năm 2016, có tương đương SINAMICS nào cho các địa điểm nâng cấp từ MM440 lên SINAMICS G120 không?
Trong nền tảng SINAMICS G120, chức năng công suất tương đương được cung cấp bởi Mô-đun nguồn G120 — PM240, PM250 hoặc PM260 tùy thuộc vào ứng dụng.
Không có bo mạch IGD1 riêng biệt để tìm nguồn cung ứng; Mô-đun nguồn G120 được thay thế như một đơn vị hoàn chỉnh.
Đối với các địa điểm di chuyển từ MM440 công suất 90–132 kW lên SINAMICS G120, Mô-đun nguồn G120 với định mức phù hợp (thường là PM240-2 hoặc PM250-2 ở 90 kW hoặc 110 kW, 400V) cung cấp hiệu suất điều khiển động cơ tương đương với phần mềm và hỗ trợ phần cứng SINAMICS hiện tại.
