Mã sản phẩm: A5E00825002
Nhà sản xuất: Siemens AG (Đức)
Loại sản phẩm: Bo mạch điều khiển — Bộ điều khiển cổng IGBT IGD1/R3-BGR với các mô-đun đầu ra
Dòng sản phẩm: MICROMASTER 440 / MICROMASTER 430 (MM440 / MM430)

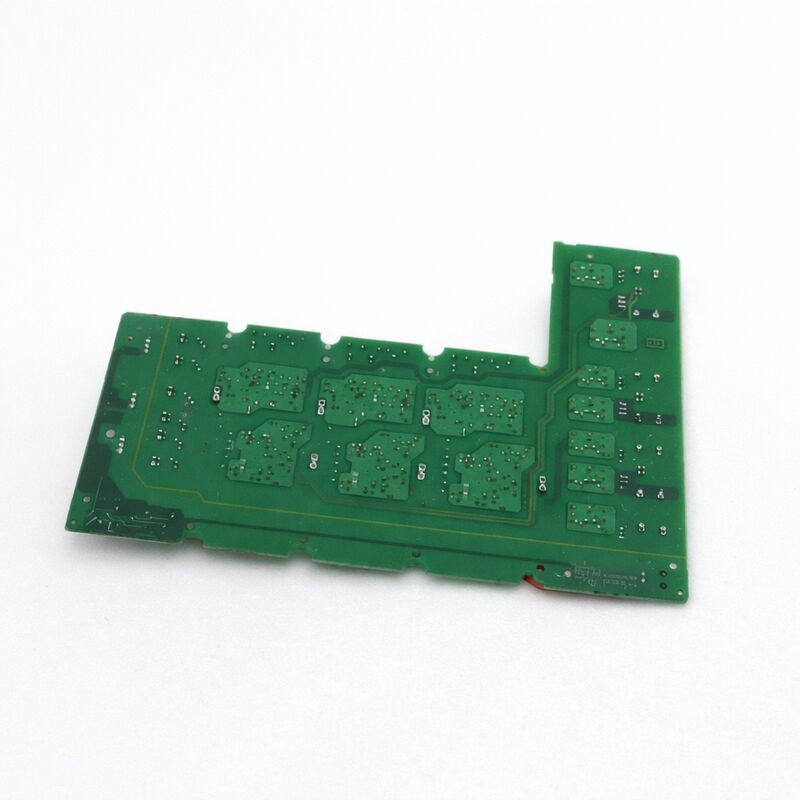

A5E00825002 là bo mạch điều khiển IGD1/R3-BGR — bộ điều khiển cổng IGBT thế hệ đầu tiên hoàn chỉnh với các mô-đun đầu ra IGBT — dành cho các biến tần AC Siemens MICROMASTER 440 và MICROMASTER 430 trong lớp 110 kW.
Bo mạch là trái tim của phần công suất của MM440 ở mức công suất này: nó chứa mạch điều khiển cổng để kích hoạt các IGBT của bộ biến tần, đường dẫn đo dòng điện phản hồi vào thuật toán điều khiển vector của biến tần và bản thân các mô-đun IGBT thực hiện việc chuyển mạch AC công suất cao.
MICROMASTER 440 ở mức 110 kW (6SE6440-2UD41-1FA1 và tương tự) được sử dụng trong một số ứng dụng công nghiệp hoạt động liên tục khắt khe nhất — máy nén lớn, băng tải nặng, máy ly tâm, quạt công nghiệp và bơm quy trình, nơi biến tần hoạt động gần công suất định mức trong thời gian dài.
Ở mức công suất này, kích thước vật lý của bộ điều khiển cổng IGBT và cụm mô-đun tăng lên đáng kể so với các biến thể MM440 công suất thấp hơn.
A5E00825002 phản ánh điều này: dạng yếu tố R3-BGR là một cụm lớn hơn, chắc chắn hơn so với các bo mạch dòng R được sử dụng trong các kích thước khung nhỏ hơn.
Hậu tố "BGR" trong ký hiệu R3-BGR xác định phiên bản bo mạch cụ thể cho sự kết hợp định mức IGBT và dòng điện này.
Nó phân biệt bo mạch này với A5E00825001 có liên quan chặt chẽ — phục vụ biến thể 210A ở cùng bus 480V/650VDC — xác nhận rằng định mức 260A là dành riêng cho A5E00825002 và hai bo mạch không thể thay thế cho nhau.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | A5E00825002 |
| Nhà sản xuất | Siemens AG |
| Loại sản phẩm | Bo mạch điều khiển — IGD1/R3-BGR với các mô-đun đầu ra IGBT |
| Thế hệ điều khiển cổng | IGD1 (thế hệ đầu tiên) |
| Dạng yếu tố | R3-BGR |
| Điện áp đầu vào AC | 480V AC |
| Điện áp bus DC | 650V DC |
| Định mức dòng điện | 260A |
| Mô-đun IGBT | FS450R12KE3-S1 (450A/1200V) |
| Ứng dụng biến tần | MICROMASTER 440 / 430, lớp ~110 kW |
| Trạng thái sản xuất | Ngừng sản xuất |
| Xuất xứ | Đức |
Ký hiệu IGD1 xác định bo mạch này thuộc thế hệ đầu tiên của dòng bộ điều khiển cổng IGBT (IGD) của Siemens dành cho các biến tần SINAMICS và MICROMASTER.
Thế hệ IGD1 đã thiết lập kiến trúc cơ bản sau này phát triển thành IGD2 được sử dụng trong các nền tảng khung SINAMICS S120 và SINAMICS G120.
IGD1 hoạt động giống như các thế hệ sau: nó nhận lệnh chuyển mạch PWM từ bộ điều khiển của biến tần qua các liên kết cáp quang, tạo ra các xung cổng cho từng vị trí IGBT trong cầu ba pha và giám sát từng IGBT về hiện tượng quá tải (phát hiện quá dòng) thông qua đường phản hồi của bộ điều khiển cổng.
Liên kết cáp quang giữa bo mạch điều khiển và IGD1 cung cấp sự cách ly điện giữa điện tử điều khiển điện áp thấp và phần công suất điện áp cao — ở bus 650V DC, sự cách ly này là cần thiết cho an toàn và để ngăn tiếng ồn chuyển mạch tần số cao lan truyền ngược vào điện tử điều khiển.
A5E00825002 tích hợp giao diện cáp quang cho đường truyền thông này như một phần của cụm PCB của nó.
FS450R12KE3-S1 là một mô-đun cầu IGBT ba pha hoàn chỉnh, định mức 450A liên tục (1200V VCES), được sử dụng trong A5E00825002 ở dòng hoạt động giảm định mức 260A. Việc giảm định mức này là có chủ đích — vận hành mô-đun dưới định mức dòng điện đỉnh của nó sẽ kéo dài tuổi thọ nhiệt, giảm sự thay đổi nhiệt độ mối nối trong các quá độ tải và cung cấp biên độ chống lại quá tải tức thời trong khả năng quá tải 150% trong 60 giây của MM440.
Ở đầu vào 480V AC, bus DC nằm ở khoảng 650V DC.
Điện áp 1200V VCES của FS450R12KE3-S1 cung cấp biên độ điện áp đầy đủ ở điện áp bus này, tính đến các đỉnh điện áp tắt được tạo ra bởi cuộn cảm đầu ra của biến tần và độ tự cảm của cáp.
Siemens đã chỉ định thiết bị 1200V cho điện áp bus này chính xác vì biên độ an toàn ở điều kiện đầu ra định mức của biến tần là cần thiết cho tuổi thọ lâu dài của IGBT.
Mã lỗi MM440 F022 — chỉ ra lỗi giao diện cáp quang giữa bo mạch điều khiển và bo mạch IGD — là một trong những mã lỗi phổ biến nhất liên quan đến A5E00825002 khi hoạt động.
Khi lỗi này xuất hiện trên MM440 110kW, bo mạch điều khiển của biến tần đã mất liên lạc với bo mạch điều khiển cổng qua kết nối cáp quang. Trước khi thay thế bo mạch, hãy kiểm tra các cáp quang giữa A5E00825002 và bo mạch điều khiển: kiểm tra các sợi bị đứt, đầu nối bị bẩn hoặc cáp bị uốn cong quá mức làm nứt sợi.
Sợi cáp bị hỏng phổ biến hơn nhiều so với lỗi bo mạch thực tế là nguyên nhân gây ra F022.
Nếu các kết nối cáp quang còn nguyên vẹn và lỗi F022 vẫn tồn tại, mạch điều khiển cổng trên chính A5E00825002 đã bị lỗi và cần thay thế bo mạch.
Q1: Biến tần MM440 110kW hiển thị F022 (lỗi bo mạch cáp quang). A5E00825002 đã được kiểm tra trực quan và không có hư hỏng vật lý nào. Cần kiểm tra những gì trước khi thay thế bo mạch?
Lỗi F022 mà không có hư hỏng vật lý rõ ràng hầu như luôn là vấn đề về cáp quang chứ không phải lỗi bo mạch. Tháo từng cáp quang ra khỏi các đầu nối của A5E00825002 và các đầu nối của bo mạch điều khiển. Kiểm tra các đầu cáp dưới ánh sáng mạnh — tìm kiếm bụi bẩn, nứt vỏ nhựa sợi quang hoặc đổi màu ở đầu cáp.
Kiểm tra khả năng truyền tín hiệu của từng cáp bằng nguồn LED và bộ thu đơn giản nếu có. Thay thế bất kỳ cáp nào đáng ngờ. Kết nối lại và bật nguồn trước khi kết luận bo mạch A5E00825002 đã bị lỗi.
Q2: A5E00825002 được định mức 260A nhưng IGBT FS450R12KE3-S1 được định mức 450A. Tại sao lại có sự khác biệt lớn như vậy?
Định mức 450A của IGBT là dòng điện cực đại hoặc tuyệt đối tối đa dưới điều kiện xung ở nhiệt độ vỏ được kiểm soát. Trong môi trường bị giới hạn nhiệt liên tục của tủ biến tần kín, với tổn thất chuyển mạch từ PWM ở tần số sóng mang của biến tần và khả năng quá tải của biến tần được tính đến, dòng điện liên tục thực tế từ mô-đun này thấp hơn đáng kể.
Định mức liên tục 260A của A5E00825002 là công suất có thể duy trì về mặt nhiệt ở điều kiện môi trường định mức cho khung biến tần MM440, tính đến tất cả các yếu tố này. Khoảng cách giữa 260A và 450A cung cấp biên độ cho khả năng quá tải 150% của biến tần và tuổi thọ mô-đun.
Q3: Có thể sử dụng bo mạch A5E00825002 (260A) trong MM440 ban đầu có bo mạch A5E00825001 (210A) không?
Không — hai bo mạch phục vụ các định mức biến tần khác nhau (110 kW so với biến tần có định mức thấp hơn liên quan đến 210A). Việc lắp đặt vật lý có thể trông tương tự, nhưng cấu hình điều khiển cổng, hiệu chuẩn cảm biến dòng điện và các tham số giao diện điều khiển được khớp với biến tần cụ thể mà chúng phục vụ.
Việc lắp đặt bo mạch 260A vào biến tần được thiết kế cho bo mạch 210A sẽ gây ra sự không khớp trong đo lường dòng điện — thang đo dòng điện của bo mạch điều khiển sẽ không chính xác, dẫn đến giới hạn dòng điện không đúng, lỗi quá dòng sai hoặc hoạt động IGBT không được bảo vệ đầy đủ. Luôn xác nhận số A5E chính xác với nhãn của bo mạch đã lắp trước khi đặt hàng thay thế.
Q4: Khi thay thế A5E00825002, có cần thiết phải bôi vật liệu giao diện nhiệt giữa mô-đun IGBT và tản nhiệt không?
Có, không có ngoại lệ. Mô-đun IGBT tiếp xúc chặt chẽ với tản nhiệt nhôm của biến tần qua mặt đế của nó.
Vật liệu giao diện nhiệt — thường là hợp chất chuyển pha hoặc miếng đệm — lấp đầy các khoảng trống không khí siêu nhỏ giữa hai bề mặt, làm giảm đáng kể điện trở nhiệt từ mối nối IGBT đến tản nhiệt.
Nếu không có TIM phù hợp, nhiệt độ mối nối IGBT dưới tải đầy đủ có thể cao hơn nhiệt độ tản nhiệt hàng chục độ, dễ dàng đạt đến nhiệt độ mối nối tối đa tuyệt đối của mô-đun.
Lỗi quá nhiệt (F0004 trong MM440) hoặc hỏng IGBT sớm sẽ xảy ra. Tuân thủ quy trình ứng dụng TIM do Siemens quy định trong quá trình lắp đặt.
Q5: Biến tần trước đây chạy ở tải đầy đủ 110kW mà không gặp sự cố. Sau một sự cố mất điện, biến tần hiện hiển thị F0001 (quá dòng) ở bất kỳ mức tải nào trên 50%. Đây có phải là do A5E00825002?
Ngưỡng lỗi quá dòng giảm sau một sự kiện mất điện — đặc biệt là ở một tỷ lệ tải nhất định — thường cho thấy một vị trí IGBT trong A5E00825002 đã bị hỏng một phần.
IGBT vẫn có thể dẫn điện và chuyển mạch nhưng có đặc tính VCE(sat) bị suy giảm, khiến nó bị bão hòa ở dòng điện thấp hơn trước đó. Mạch phát hiện quá tải của bộ điều khiển cổng sẽ kích hoạt F0001 khi phát hiện VCE(sat) bất thường này.
Tải đầy đủ sẽ làm lộ lỗi vì dòng điện đủ cao để kích hoạt ngưỡng bảo vệ bị suy giảm.
Đo bằng máy hiện sóng các dòng pha động cơ ba pha trong quá trình xảy ra lỗi thường sẽ cho thấy sự bất đối xứng trên một pha — chỉ ra vị trí IGBT bị hỏng cụ thể trước khi quyết định thay thế toàn bộ bo mạch.
