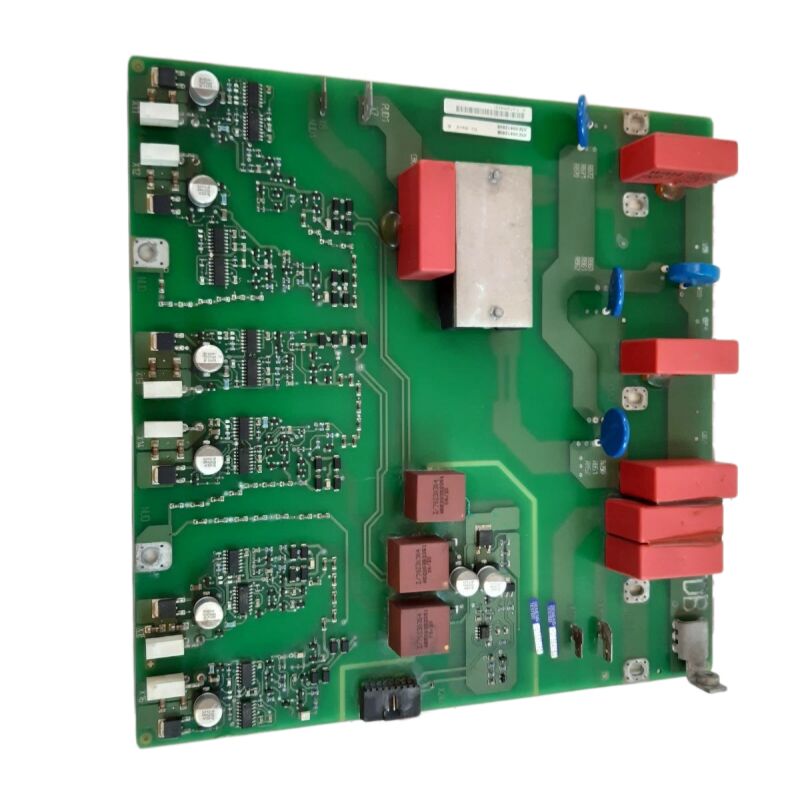

SIEMENS 430/440 INVERTER/CONVERTER SCR Bảng kích hoạt Bảng A5E01105817 A5EO11O5817

Siemens A5E01105817∙ SINAMICS V50 SCR Throwing Card ∙ Analog Thyristor Trigger PCB cho máy bơm nước

Số phần:A5E01105817

Nhà sản xuất:Siemens AG (Đức)

Loại sản phẩm:Thẻ bắn SCR ¢ PCB kích hoạt tương tự (Thyristor Gate Drive)

Nhóm sản phẩm:SINAMICS V50

Ứng dụng:Máy bơm nước, quạt, và động cơ cơ sở hạ tầng HVAC/W/WW

Tổng quan

A5E01105817 là thẻ kích hoạt SCR kích hoạt thyristor và bảng xử lý tín hiệu tương tự cho ổ đĩa Siemens SINAMICS V50.V50 là nền tảng truyền động cơ sở hạ tầng của Siemens được thiết kế đặc biệt cho nước và nước thải, HVAC và các ứng dụng bơm trong phạm vi công suất từ 37 kW đến 250 kW (50 đến 400 mã lực).

Đây là những ổ đĩa chạy các hệ thống nước xây dựng, bơm nhà máy xử lý, quạt lưu thông lớn,và các thiết bị tháp làm mát ️ tải trọng mà tốc độ biến đổi mang lại tiết kiệm năng lượng đáng kể so với hoạt động với tốc độ cố định với điều khiển dòng chảy cơ học.

A5E01105817 chiếm một vị trí quan trọng trong chuỗi chuyển đổi năng lượng của V50.

The drive's AC input stage uses a thyristor (SCR) rectifier — a bank of silicon-controlled rectifiers — to convert the incoming three-phase AC supply into the DC link voltage that feeds the inverter section.

Không giống như một bộ chỉnh sửa diode thụ động, bộ chỉnh sửa thyristor được điều khiển pha:góc bắn của mỗi thyristor được điều chỉnh để điều chỉnh điện áp xe buýt DC và để quản lý sạc trước các tụy liên kết DC trong khi khởi động.

A5E01105817 tạo ra các xung khởi động thyristor này và xử lý các chức năng điều hòa tín hiệu tương tự liên quan đến mạch đầu vào và sạc trước.

Danh hiệu "thẻ analog" được áp dụng cho bảng này phản ánh vai trò của nó trong việc xử lý các tín hiệu đo lường và điều khiển tương tự trong đầu tiên chuyển đổi điện năng của V50cảm biến hiện tại, và các tín hiệu thời gian đồng bộ hóa pha xác định khi nào mỗi thyristor trong cầu thẳng dẫn được kích hoạt.

Đây là các chức năng tương tự về cơ bản nằm ở phía trên của bộ xử lý điều khiển kỹ thuật số của ổ đĩa.

Các thông số kỹ thuật chính

SCR bắn Điều khiển góc pha trong máy chỉnh V50

Một thyristor (SCR) là một thiết bị bán dẫn dẫn điện sau khi nhận được xung cổng, và tiếp tục dẫn điện cho đến khi dòng chảy qua nó giảm xuống bằng không.sáu thyristors được sắp xếp để mỗi người dẫn trong phần của chu kỳ hình sóng AC được gán cho vị trí của nó.

Bằng cách thay đổi góc bốc cháy điểm trong chu kỳ AC mà xung cổng được cung cấp thì điện áp đầu ra DC trung bình của bộ chỉnh có thể được kiểm soát.

A5E01105817 xử lý điều khiển góc bắn này.

It detects the zero crossings of all three AC supply phases — establishing the phase reference for each thyristor position — and generates firing pulses at the commanded angle relative to these references.

Các góc bắn được thiết lập bởi điện tử điều khiển chính của ổ đĩa dựa trên điểm đặt điện áp xe buýt DC. Trong hoạt động bình thường,góc bắn được quản lý để giữ điện áp liên kết DC trong phạm vi hoạt động. Trong quá trình khởi động sạc trước, góc bắn được tiến bộ để dần dần xây dựng điện áp xe buýt DC mà không căng thẳng các tụ điện.

Vòng đồng bộ hóa pha của bảng phải vẫn bị khóa với tần số cung cấp AC trong suốt hoạt động.

Mất đồng bộ hóa do sự xáo trộn cung cấp tạm thời hoặc lỗi bảng tạo ra một lỗi thời gian xung bắn ngay lập tức làm gián đoạn đầu ra được kiểm soát của bộ điều chỉnh.

Chức năng xử lý tín hiệu tương tự

Ngoài việc kích hoạt SCR, A5E01105817 thực hiện điều kiện tín hiệu tương tự cho các phép đo đầu vào của V50.Các phép đo điện áp biến đổi từ các đầu cuối cung cấp được xử lý thông qua các mạch điều hòa tín hiệu của bảng để tạo ra các tín hiệu phản hồi điện áp được sử dụng bởi bộ điều chỉnh điện áp xe buýt DC.

Các dữ liệu cường độ điện áp pha cung cấp và đối xứng được chiết xuất từ các phép đo này và so sánh với các thông số ngưỡng của động cơ.

Bảng cũng điều kiện đo lường dòng điện armature từ mạch chỉnh.

Phản hồi hiện tại này cung cấp cho cả chức năng giới hạn hiện tại của bộ chỉnh và thuật toán phát hiện lỗi mặt đất.

Do đó, đo lường dòng điện chính xác thông qua A5E01105817 là trọng tâm không chỉ cho quy định bình thường mà còn cho hành vi bảo vệ của ổ đĩa.

Nội dung nền tảng SINAMICS V50

SINAMICS V50 đề cập đến một phân khúc thị trường cụ thể: các thiết bị nước lớn, nước thải và HVAC, nơi các động lực từ 37 kW đến 250 kW là điển hình,và trong trường hợp hồ sơ ứng dụng thời gian chạy dài với tải trọng biến, các chu kỳ khởi động-ngừng tương đối hiếm, chức năng điều khiển cụ thể của máy bơm

V50 bao gồm các chức năng cụ thể của máy bơm: điều khiển chuỗi bơm đa, các thói quen lấp ống để ngăn chặn búa nước, phát hiện chạy khô,và giám sát năng lượng phù hợp với hồ sơ hoạt động của cơ sở hạ tầng nước.

Khi nền tảng V50 bị ngừng sản xuất, Siemens chỉ đạo thay thế cho SINAMICS G120X cho phân khúc ứng dụng này.

G120X tiếp tục tập trung ứng dụng của V50 ơm và quạt tối ưu hóa, các chức năng tiết kiệm năng lượng được xây dựng trong nhưng sử dụng điều chỉnh dựa trên IGBT thay vì điều chỉnh thyristor,và sử dụng kiến trúc điều khiển SINAMICS G hiện tại thay vì kiến trúc nội bộ của V50.

Câu hỏi thường gặp

Q1: SINAMICS V50 đang hiển thị lỗi điện áp thấp của buýt DC khi khởi động, nhưng nguồn cung cấp AC đã được xác nhận trong thông số kỹ thuật. Có thể A5E01105817 là nguyên nhân không?

Điện áp thấp của xe buýt DC khi khởi động với nguồn cung cấp AC được xác nhận là lành mạnh chỉ trực tiếp đến một vấn đề trong phần điều chỉnh hoặc điều khiển bắn của nó.

A5E01105817 là nguồn lỗi có thể xảy ra nhất. Một mạch khởi động bị hỏng có nghĩa là các thyristors trong cầu thẳng không được kích hoạt.vì vậy không có điện áp DC xe buýt tích tụ mặc dù nguồn cung cấp AC có mặtKiểm tra xem có bất kỳ lỗi sạc trước thyristor được ghi trước khi lỗi điện áp thấp xuất hiện.

Ngoài ra, kiểm tra các đầu vào đồng bộ hóa pha AC đến bảng vẫn còn nguyên vẹn. Các kết nối tín hiệu đồng bộ hóa bị hỏng tạo ra góc bắn không chính xác dẫn đến đầu ra DC được điều chỉnh thấp hoặc không.

Câu 2: Có thể sửa chữa thẻ bắn A5E01105817 SCR ở cấp bảng thay vì thay thế không?

Sửa chữa ở cấp thành phần là khả thi cho các bảng như A5E01105817 khi lỗi được xác định tại các thành phần có thể xác định đượchoặc các thành phần thụ động trong các mạng thời gian RC.

Một công ty sửa chữa ổ đĩa chuyên nghiệp có kinh nghiệm về bảng kích hoạt tương tự của Siemens thường có thể xác định và thay thế thành phần bị hỏng với một phần chi phí của việc mua một bảng thay thế.

Sửa chữa đặc biệt hấp dẫn đối với các bộ phận đã ngừng sản xuất, nơi cung cấp tấm thay thế từ thị trường phụ kiện là hạn chế hoặc không chắc chắn.

Luôn yêu cầu kiểm tra tải trọng chức năng sau khi sửa chữa để xác nhận tất cả sáu kênh bắn hoạt động chính xác.

Câu 3: Động cơ V50 bắn cầu SCR nhưng cho thấy dòng pha không cân bằng trên đầu vào. nguồn cung đã được xác nhận cân bằng. Có phải A5E01105817 có khả năng gây ra điều này không?

Unbalanced input currents with a confirmed balanced supply is a classic sign of non-uniform firing angles across the six SCR positions — one or more channels on the A5E01105817 is delivering its firing pulse at a different phase angle than the others.

Điều này có thể là kết quả của một thành phần RC bị trôi dạt trong mạng thời gian cho một kênh, hoặc từ một biến áp xung xuống cấp.

Kiểm tra bằng cách đo góc pha của mỗi xung cổng thyristor tương đối với đường chéo không AC tương ứng của nó, bằng cách sử dụng kính dao động.

Các góc không đồng đều xác nhận vấn đề thẻ bắn.

Q4: Một thay thế A5E01105817 đã được cài đặt và ổ đĩa bắt đầu mà không có lỗi, nhưng thời gian sạc trước dường như dài hơn trước đó.

Thời gian sạc trước hơi dài sau khi thay thế bảng có thể xảy ra nếu các thông số đường dốc góc bắn sạc trước của bảng mới khác với độ khoan dung thành phần của bảng ban đầu.

Trong hầu hết các trường hợp, điều này là lành tính và ổ đĩa hoạt động bình thường sau khi sạc trước hoàn thành.

Nếu thời gian sạc trước dài hơn đáng kể ̇ nhiều phút thay vì giây ̇ xác minh rằng điện áp bus DC thực sự được xây dựng với tốc độ hợp lý trong quá trình sạc trước.

Sự tích tụ quá chậm với một thẻ bắn chức năng có thể chỉ ra một vấn đề kháng cự sạc trước hoặc bộ tiếp xúc không liên quan đến thẻ bắn SCR.

Q5: SINAMICS V50 đã đạt đến kết thúc của cuộc sống và một ổ đĩa thay thế đang được lên kế hoạch.

Đối với các ứng dụng máy bơm và quạt trong phạm vi công suất của V50, SINAMICS G120X là nền tảng kế thừa hiện tại của Siemens. Nó bao gồm cùng một phạm vi 37 250 kW với các chức năng điều khiển cụ thể của máy bơm,tối ưu hóa năng lượng, và kết nối fieldbus.

Không giống như bộ chỉnh sửa thyristor của V50, G120X sử dụng tùy chọn đầu cuối hoạt động dựa trên IGBT để cải thiện chất lượng điện, hoặc bộ chỉnh sửa diode thụ động trong cấu hình tiêu chuẩn.Kế hoạch di chuyển nên tính đến sự khác biệt trong hệ thống dây điều khiển, tham số hóa và cấu hình bus trường giữa hai nền tảng.

Siemens cung cấp tài liệu hỗ trợ di chuyển ứng dụng cụ thể cho các chuyển đổi từ V50 sang G120X.
