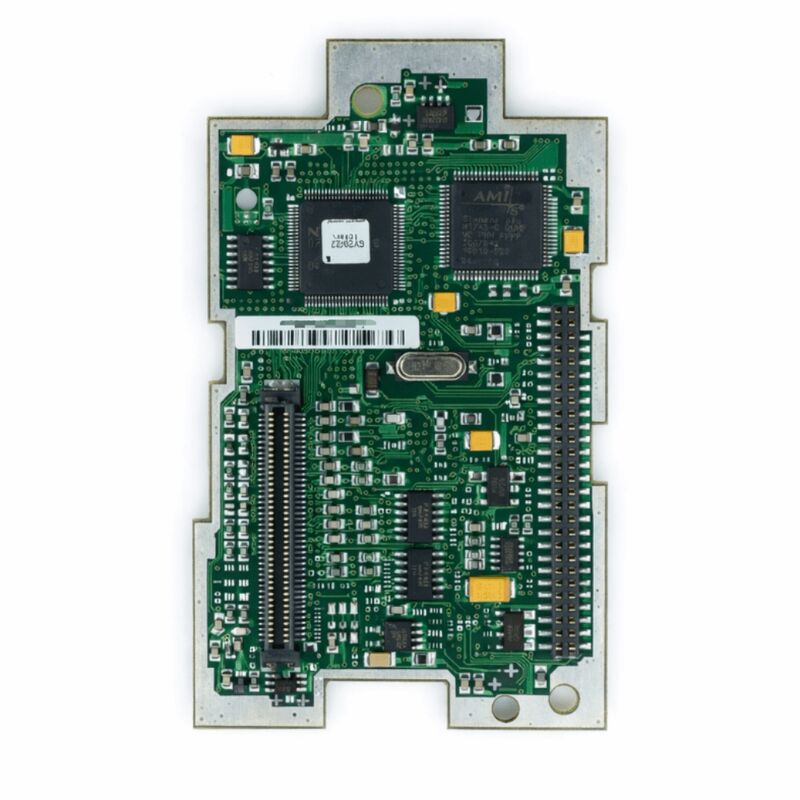

ORIGINAL SIEMENS MM430 INVERTER/CONVERTER CPU CONTROL BOARD/MAIN BOARD MC00160783M01 MCOO16O783MO1

MC00160783M01 | Bo mạch điều khiển CPU / IO Bộ biến tần — Hệ thống biến tần công nghiệp

Mã sản phẩm: MC00160783M01

Loại sản phẩm: Bo mạch điều khiển CPU / IO Bộ biến tần (Bo mạch điều khiển tích hợp)

Chức năng: Bo mạch điều khiển trung tâm CPU và giao diện đầu vào/đầu ra cho hệ thống biến tần công nghiệp

Ứng dụng: Biến tần điều khiển tốc độ động cơ AC công nghiệp, biến tần, hệ thống truyền động tự động hóa

Tổng quan

MC00160783M01 là một bo mạch in điều khiển CPU và I/O tích hợp được thiết kế cho các hệ thống biến tần (VFD) và bộ biến tần công nghiệp. Trong kiến trúc của một bộ biến tần công nghiệp hiện đại, bo mạch điều khiển CPU IO là cốt lõi hoạt động: nó kết hợp bộ xử lý của bộ truyền động — chạy các thuật toán điều khiển động cơ, quản lý tham số và các giao thức truyền thông — với mạch giao diện đầu vào/đầu ra kết nối bộ truyền động với hệ thống tự động hóa rộng lớn hơn.

Trên một bo mạch duy nhất, bo mạch điều khiển CPU IO xử lý tính toán thời gian thực cần thiết cho việc điều khiển động cơ và đồng thời quản lý các tín hiệu rời rạc và tương tự liên kết bộ truyền động với cảm biến, bộ truyền động, PLC và bảng điều khiển.

Các bộ biến tần công nghiệp dựa vào bo mạch CPU IO làm trung tâm ra quyết định của chúng.

Các tham chiếu tốc độ đến từ hệ thống điều khiển nhà máy. Các tín hiệu phản hồi từ cảm biến dòng điện động cơ, phản hồi bộ mã hóa và bộ giám sát nhiệt độ được xử lý. Các đầu ra điều khiển cho khởi động, dừng, tiến, lùi và rơ le lỗi đi qua giao diện IO. Tất cả những điều này đi qua MC00160783M01.

Khi bo mạch này bị lỗi, bộ truyền động thường mất tất cả khả năng hoạt động — nó có thể bật nguồn nhưng không thể nhận lệnh, hoặc nó có thể không hoàn thành chuỗi tự kiểm tra.

Bộ chỉ định phiên bản M01 của MC00160783M01 xác định đây là phiên bản đầu tiên của bo mạch cụ thể này, thiết lập vai trò của nó trong cấu hình cơ sở của bộ truyền động.

Các bo mạch điều khiển công nghiệp loại này được thiết kế theo các tiêu chuẩn độ tin cậy khắt khe — chúng phải hoạt động liên tục không bị gián đoạn trong môi trường công nghiệp nơi rung động, thay đổi nhiệt độ và nhiễu điện từ là thông thường.

Thông số kỹ thuật chính

Kiến trúc CPU và IO tích hợp

MC00160783M01 tích hợp hai chức năng mà trong các thế hệ bộ truyền động trước đây thường chiếm các bo mạch riêng biệt: CPU và giao diện IO. Phần CPU thực thi thuật toán điều khiển động cơ — trong các bộ truyền động hiện đại, đây thường là thuật toán điều khiển vector hoặc điều khiển mô-men xoắn trực tiếp đòi hỏi thời gian chính xác và tốc độ lấy mẫu cao.

Thuật toán tính toán các vector điện áp cần thiết để áp dụng cho động cơ dựa trên tốc độ hoặc mô-men xoắn được lệnh và dòng điện động cơ đo được.

Nó tạo ra các lệnh chuyển mạch PWM đi đến các trình điều khiển cổng IGBT của bộ truyền động, và nó thực hiện điều này với chu kỳ thời gian tính bằng micro giây.

Phần IO xử lý nhiệm vụ quan trọng không kém nhưng chậm hơn là giao tiếp bộ truyền động với môi trường nhà máy.

Đầu vào kỹ thuật số nhận tín hiệu từ các nguồn bên ngoài: lệnh khởi động PLC, tín hiệu xác nhận lỗi, đầu vào công tắc nhiệt động cơ, vòng lặp dừng khẩn cấp. Đầu ra kỹ thuật số gửi tín hiệu trạng thái trở lại PLC: bộ truyền động đang chạy, đạt tốc độ, lỗi, sẵn sàng.

Đầu vào tương tự nhận tham chiếu tốc độ từ hệ thống điều khiển quy trình — thường là tín hiệu dòng điện 4–20mA hoặc tín hiệu điện áp 0–10V.

Đầu ra tương tự báo cáo tốc độ động cơ thực tế hoặc mô-men xoắn trở lại hệ thống DCS hoặc SCADA.

Việc kết hợp cả hai chức năng trên MC00160783M01 làm giảm số lượng bo mạch trong bộ truyền động, đơn giản hóa dây dẫn bên trong và cải thiện tính toàn vẹn của tín hiệu — CPU và giao diện IO chia sẻ một tham chiếu đất chung mà không có đường dẫn tín hiệu giữa các bo mạch mà các thiết kế riêng biệt yêu cầu.

Xử lý điều khiển động cơ

CPU trên MC00160783M01 thực hiện điều khiển động cơ thời gian thực với tốc độ mà chiến lược điều chế của bộ truyền động yêu cầu. Đối với một bộ biến tần công nghiệp điển hình hoạt động ở tần số chuyển mạch từ 2kHz đến 16kHz, chu kỳ điều khiển chạy ở cùng tần số — CPU phải hoàn thành phép tính vòng lặp điều khiển đầy đủ của nó trong một chu kỳ chuyển mạch.

Ở tần số chuyển mạch 4kHz, đó là 250 micro giây cho mỗi chu kỳ điều khiển.

Trong cửa sổ đó, CPU đọc đầu vào ADC, thực thi thuật toán điều khiển, cập nhật chu kỳ nhiệm vụ PWM và xử lý bất kỳ yêu cầu truyền thông nào.

Bộ xử lý IO, chạy đồng thời, quét các đầu vào kỹ thuật số với tốc độ đủ nhanh để nắm bắt tín hiệu từ nhà máy — tín hiệu chạy/dừng hoặc đầu vào lỗi phải được phát hiện trong vòng vài mili giây để phản hồi phù hợp.

Các đầu vào tương tự được lấy mẫu với tốc độ phù hợp cho biến quy trình chậm nhất (thường là tham chiếu tốc độ với tốc độ cập nhật 10ms) lên đến tín hiệu phản hồi nhanh nhất (phản hồi dòng điện được lấy mẫu ở tốc độ chu kỳ điều khiển).

Cân nhắc thay thế

Khi thay thế MC00160783M01, bộ tham số của bộ truyền động — lưu trữ tất cả dữ liệu cấu hình cho động cơ, chế độ điều khiển, gán IO, cài đặt truyền thông và ngưỡng bảo vệ — nên được sao lưu từ bộ truyền động trước khi tháo ra.

Sau khi lắp bo mạch thay thế và bật nguồn bộ truyền động, hãy xác minh xem bộ nhớ của bộ truyền động có giữ lại bộ tham số hay không (một số bộ truyền động lưu trữ tham số trong bộ nhớ không bay hơi trên chính bo mạch, trong khi những bộ khác lưu trữ chúng trong một mô-đun bộ nhớ riêng hoặc trong Bộ điều khiển).

Nếu bộ tham số được lưu trữ trên bo mạch đã thay thế, nó phải được tải lại từ bản sao lưu trước khi đưa vào vận hành.

Các cài đặt jumper, vị trí công tắc DIP và bất kỳ công tắc cấu hình phần cứng nào trên bo mạch gốc phải được chuyển hoặc khớp với bo mạch thay thế trước khi lắp đặt.

Câu hỏi thường gặp

Q1: Sau khi sét đánh vào nguồn cung cấp của nhà máy, bộ biến tần không còn phản hồi bất kỳ lệnh chạy nào. Giai đoạn nguồn có vẻ không bị hư hại và bus DC sạc đúng cách. MC00160783M01 có phải là lỗi không?

Các sự kiện tăng áp do sét đánh thường làm hỏng phần giao diện IO của bo mạch điều khiển — các bộ quang điện đầu vào kỹ thuật số và các mạch bảo vệ đầu vào tương tự là các thành phần dễ bị tổn thương nhất.

Nếu bộ truyền động bật nguồn (bus DC sạc, màn hình sáng) nhưng không phản hồi bất kỳ tín hiệu đầu vào nào và không tạo ra đầu ra động cơ, thì giao diện IO trên MC00160783M01 có khả năng đã bị hỏng.

Kiểm tra các chỉ báo khác: mã lỗi trên màn hình chỉ ra lỗi phần cứng bên trong xác nhận hư hỏng cấp bo mạch.

Q2: Màn hình của bộ truyền động hoàn toàn trống sau khi bật nguồn. Điện áp nguồn được xác nhận là đúng. MC00160783M01 có phải là lỗi không?

Màn hình trống với điện áp nguồn được xác nhận là đúng cho thấy nguồn điện bên trong của bo mạch CPU đã bị lỗi, hoặc giao tiếp màn hình giữa bo mạch CPU và bảng hiển thị đã bị gián đoạn.

Trước khi kết luận bo mạch IO CPU bị lỗi, hãy kiểm tra cáp kết nối giữa bo mạch và bảng hiển thị — cắm lại.

Cũng kiểm tra bất kỳ cầu chì nguồn điều khiển nào trên bo mạch. Nếu nguồn điện đến bo mạch nhưng màn hình vẫn trống, bo mạch CPU cần được thay thế.

Q3: Bộ truyền động chạy động cơ đúng cách ở chế độ thủ công cục bộ nhưng không phản hồi các lệnh điều khiển từ xa thông qua đầu vào kỹ thuật số. Dây IO đã được xác minh là đúng. Lỗi có khả năng là gì?

Một bộ truyền động phản hồi cục bộ nhưng không phản hồi từ xa với dây IO được xác minh là đúng cho thấy phần đầu vào kỹ thuật số của MC00160783M01 bị lỗi — các bộ quang điện cho đầu vào lệnh từ xa có thể đã bị lỗi trong khi các mạch khác vẫn hoạt động.

Xác minh cài đặt tham số chọn giữa nguồn điều khiển cục bộ và từ xa — đảm bảo bộ truyền động được cấu hình cho điều khiển đầu vào từ xa.

Nếu cài đặt đúng và các đèn báo LED đầu vào kỹ thuật số trên bo mạch không sáng khi tín hiệu từ xa được áp dụng, thì các bộ quang điện đầu vào đã bị lỗi.

Q4: Một MC00160783M01 thay thế đã được lắp đặt. Bộ truyền động chạy nhưng hiển thị tốc độ động cơ không chính xác trên đầu ra tương tự và PLC nhận được phản hồi tốc độ sai. Cần kiểm tra những gì?

Các tín hiệu đầu ra tương tự không chính xác sau khi thay thế bo mạch thường do độ lệch hiệu chuẩn trong phần đầu ra tương tự của bo mạch mới, hoặc do không khớp trong các tham số cấu hình dải đầu ra. Kiểm tra cài đặt tham số cho dải đầu ra tương tự (lựa chọn 0–10V hoặc 4–20mA, và tỷ lệ đầu ra).

Nếu các tham số khớp với cấu hình ban đầu nhưng đầu ra vẫn không chính xác, mạch đầu ra tương tự trên bo mạch thay thế có vấn đề về hiệu chuẩn hoặc thành phần cần được bảo trì.

Q5: MC00160783M01 được mô tả là phiên bản M01. Nếu một bộ thay thế hiển thị M02 hoặc phiên bản sau, có an toàn khi sử dụng không?

Các phiên bản của bo mạch điều khiển trong cùng một họ mã sản phẩm thường tương thích ngược — phiên bản M02 sẽ bao gồm các cập nhật thành phần hoặc cải tiến độ tin cậy trong khi vẫn duy trì cùng một đặc tả chức năng và giao diện vật lý.

Tuy nhiên, hãy xác nhận với tài liệu của nhà sản xuất bộ truyền động hoặc danh mục phụ tùng thay thế rằng phiên bản M02 được liệt kê là bộ thay thế trực tiếp cho M01 trước khi lắp đặt.

Một số thay đổi phiên bản liên quan đến cập nhật firmware ảnh hưởng đến khả năng tương thích của tham số.
