Bảng mạch CNC
>
|
| Nguồn gốc | nước Đức |
| Hàng hiệu | SIEMENS |
| Chứng nhận | CE ROHS |
| Số mô hình | A5E00173192 |

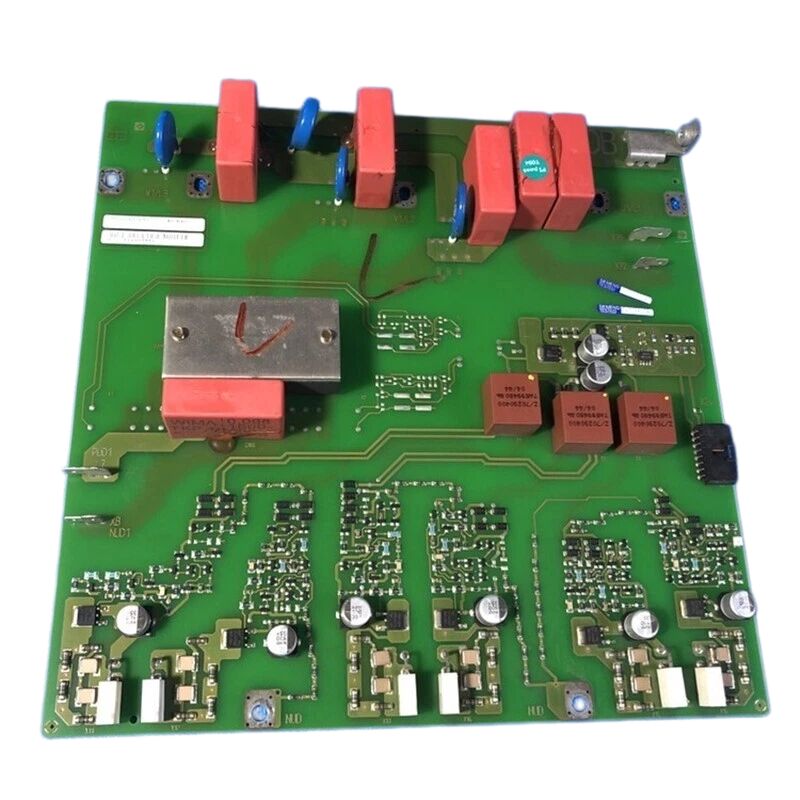

Mã sản phẩm: A5E00173192
Nhà sản xuất: Siemens AG (Đức)
Loại sản phẩm: Bo mạch điều khiển ổ đĩa bên trong — Lắp ráp bo mạch in
Dòng sản phẩm: Linh kiện ổ đĩa dòng A5E của Siemens
Ứng dụng: Bo mạch điện tử bên trong cho hệ thống ổ đĩa và biến tần công nghiệp của Siemens
Tình trạng sản xuất: Ngừng sản xuất bởi Nhà sản xuất
Xuất xứ: Đức
A5E00173192 là một bo mạch điều khiển ổ đĩa dòng A5E của Siemens — một trong nhiều cụm bo mạch in được sử dụng trong các nền tảng ổ đĩa và biến tần công nghiệp của Siemens. Tiền tố A5E là hệ thống đánh số linh kiện nội bộ của Siemens được áp dụng trên các dòng ổ đĩa của hãng, từ dòng MICROMASTER đến SIMOVERT MASTERDRIVES và SINAMICS.
Mỗi cụm được đánh số A5E là một bo mạch phụ chức năng cụ thể trong kiến trúc điện tử của bộ truyền động, cho dù nó phục vụ chức năng cấp nguồn, tín hiệu điều khiển, đo lường hay giao tiếp.
Các bộ truyền động của Siemens có cấu trúc điện tử dạng mô-đun. Thay vì một bo mạch nguyên khối duy nhất, các bộ phận điện tử bên trong của bộ truyền động được chia thành nhiều cụm bo mạch in, mỗi cụm xử lý một tập hợp các chức năng được xác định. Một số bo mạch quản lý nguồn điện chuyển mạch cho các bộ phận điều khiển của bộ truyền động.
Các bo mạch khác xử lý điều kiện hóa tín hiệu đầu vào và đầu ra tương tự, giao tiếp I/O kỹ thuật số, hoặc các mạch quản lý quạt và nhiệt.
Một số bo mạch khác đóng vai trò là bo mạch giao tiếp giữa bo mạch điều khiển chính của bộ truyền động và bộ phận nguồn của nó.
A5E00173192 là một trong những cụm chức năng bên trong như vậy trong kiến trúc phân lớp này.
Sự hiện diện của bo mạch trong hồ sơ bảo trì thường được phát hiện khi bộ truyền động đang được sửa chữa hoặc các bộ phận điện tử bên trong của nó được thay thế sau khi xảy ra lỗi ở cấp độ linh kiện.
Việc xác định đúng bo mạch bằng số A5E là rất quan trọng — ký hiệu A5E là duy nhất cho một cụm sản xuất cụ thể, và việc thay thế một bo mạch trông giống nhau từ một mã sản phẩm khác có thể dẫn đến một mạch không tương thích không hoạt động đúng trong ngăn xếp điện tử của bộ truyền động.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A5E00173192 |
| Nhà sản xuất | Siemens AG |
| Loại sản phẩm | Bo mạch điều khiển ổ đĩa bên trong (Lắp ráp bo mạch in) |
| Dòng sản phẩm | Linh kiện ổ đĩa dòng A5E của Siemens |
| Ứng dụng | Bo mạch bên trong cho hệ thống ổ đĩa công nghiệp của Siemens |
| Tình trạng sản xuất | Ngừng sản xuất |
| Xuất xứ | Đức |
Tiền tố A5E trong mã sản phẩm nội bộ của Siemens đại diện cho một lớp phụ tùng thay thế và dịch vụ cụ thể được sản xuất tại các cơ sở sản xuất của Siemens ở Đức. Các mã này xuất hiện trên nhãn của bo mạch, trên sơ đồ đấu dây bên trong của bộ truyền động và trong tài liệu dịch vụ của bộ truyền động.
Chúng khác biệt với mã đặt hàng thị trường chính của bộ truyền động (tiền tố 6SE, 6SL, 6RA và tương tự).
Khi bộ truyền động được mở ra để bảo trì bên trong, mã A5E trên mỗi bo mạch là mã định danh cuối cùng để tìm nguồn thay thế.
Mã này trực tiếp mã hóa thiết kế mạch cụ thể của bo mạch, thông số kỹ thuật linh kiện và phiên bản sản xuất — tất cả đều phải khớp để bộ phận thay thế hoạt động đúng.
A5E00173192 nằm trong phạm vi số thấp của các linh kiện ổ đĩa A5E, cho thấy nó được sản xuất trong giai đoạn đầu của lịch sử sản phẩm ổ đĩa của Siemens.
Các bo mạch trong phạm vi số này thường liên quan đến các nền tảng SIMOVERT MASTERDRIVES cũ và các nền tảng SINAMICS ban đầu, cũng như dòng MICROMASTER đi trước SINAMICS trong danh mục sản phẩm ổ đĩa của Siemens.
Với A5E00173192 đã ngừng sản xuất bởi Siemens, các lựa chọn tìm nguồn cung ứng thuộc hai loại: thị trường phụ tùng công nghiệp và dịch vụ sửa chữa ổ đĩa chuyên dụng.
Thị trường phụ tùng công nghiệp cung cấp các bo mạch được tháo ra từ các bộ truyền động đã ngừng hoạt động, các bo mạch được lưu trữ trong kho phụ tùng cũ và các cụm đã được tân trang lại, đã được làm sạch, kiểm tra và bảo hành bởi công ty sửa chữa.
Đây là nguồn dễ tiếp cận nhất cho các bộ phận không còn có sẵn thông qua các kênh chính thức của Siemens.
Các công ty sửa chữa ổ đĩa chuyên dụng — các công ty sửa chữa các bộ truyền động MASTERDRIVES, MICROMASTER và SINAMICS đời đầu của Siemens ở cấp độ bo mạch — đôi khi có kho linh kiện A5E như một phần của kho trao đổi sửa chữa của họ.
Một số công ty cũng có thể sửa chữa bo mạch A5E00173192 bị lỗi ở cấp độ linh kiện thay vì thay thế toàn bộ cụm, điều này có thể là một lựa chọn tiết kiệm chi phí khi chế độ lỗi của bo mạch bị cục bộ hóa.
Trong cả hai trường hợp, việc xác nhận số A5E00173192 với nhãn trên bo mạch đã lắp đặt trước khi tìm nguồn cung ứng là rất quan trọng để tránh nhận phải bộ phận không chính xác.
Tất cả các cụm bo mạch in dòng A5E đều chứa các linh kiện nhạy cảm với phóng tĩnh điện (ESD). Các biện pháp phòng ngừa tiêu chuẩn của Siemens được áp dụng: bo mạch không được đặt trên các bề mặt không dẫn điện (bàn nhựa, khay nhựa), không được tiếp xúc với quần áo làm từ sợi tổng hợp, và phải được vận chuyển và lưu trữ trong bao bì dẫn điện (mạ kim loại). Cần có dây đeo cổ tay chống tĩnh điện nối đất khi xử lý bo mạch.
Đầu mỏ hàn phải được nối đất nếu thực hiện bất kỳ công việc sửa đổi nào.
Các biện pháp phòng ngừa này áp dụng cho A5E00173192 ở tất cả các giai đoạn — kiểm tra khi nhận hàng, lưu trữ, lắp đặt và tháo gỡ.
Q1: Một bộ truyền động Siemens có một bo mạch bên trong được dán nhãn A5E00173192. Làm thế nào để xác nhận đây là bộ phận chính xác trước khi đặt hàng thay thế?
Đối chiếu số A5E được in trên nhãn của bo mạch đã lắp đặt với sơ đồ đấu dây bên trong hoặc danh sách bộ phận của bộ truyền động.
Đối với các bộ truyền động MASTERDRIVES và MICROMASTER, danh sách bộ phận thường được tìm thấy trong tài liệu phụ tùng của bộ truyền động (có sẵn từ Bộ phận Hỗ trợ Công nghiệp Siemens cho người dùng đã đăng ký).
Nhãn trên chính bo mạch là tài liệu tham khảo chính — không dựa vào sự tương đồng về ngoại hình với các bo mạch khác khi xác định số A5E chính xác.
Q2: A5E00173192 đã bị lỗi. Có đáng để cố gắng sửa chữa ở cấp độ linh kiện thay vì tìm nguồn thay thế bo mạch không?
Việc sửa chữa ở cấp độ linh kiện khả thi khi lỗi bị cục bộ hóa và các linh kiện bị hỏng có thể xác định được — một điện trở bị cháy, một tụ điện bị hỏng hoặc một đầu nối bị hỏng. Các bo mạch dòng A5E từ thời kỳ này sử dụng các linh kiện xuyên lỗ và SMD tiêu chuẩn có thể sửa chữa được bởi các kỹ thuật viên điện tử có trình độ.
Tuy nhiên, nếu lỗi nằm ở IC điều khiển cổng độc quyền hoặc ASIC chuyên dụng của Siemens không có sẵn trên thị trường, thì việc thay thế bo mạch là con đường thực tế duy nhất.
Q3: Bộ truyền động có thể hoạt động tạm thời mà không cần lắp bo mạch A5E00173192 không?
Điều này phụ thuộc vào chức năng cụ thể mà bo mạch thực hiện trong ngăn xếp điện tử của bộ truyền động. Các bo mạch xử lý các chức năng điều khiển chính (cấp nguồn cho bo mạch điều khiển, phản hồi dòng điện chính, điều khiển cổng) là bắt buộc để hoạt động — bộ truyền động không thể chạy nếu không có chúng.
Các bo mạch phục vụ các chức năng phụ trợ hoặc bổ sung có thể cho phép hoạt động hạn chế hoặc chế độ chẩn đoán. Tham khảo sơ đồ của bộ truyền động để xác định xem A5E00173192 có nằm trong đường tín hiệu quan trọng hay không trước khi cố gắng hoạt động mà không có nó.
Q4: Có bộ phận kế nhiệm hoặc tương đương hiện đại của Siemens cho A5E00173192 trong bản nâng cấp SINAMICS không?
Đối với các bộ truyền động được hiện đại hóa từ các nền tảng cũ (MASTERDRIVES, các phiên bản MICROMASTER cũ hơn) lên SINAMICS, toàn bộ kiến trúc điện tử sẽ thay đổi — SINAMICS sử dụng DRIVE-CLiQ để giao tiếp nội bộ thay vì các giao diện bo mạch song song của thế hệ MASTERDRIVES.
Không có bộ phận thay thế cắm trực tiếp cho các bo mạch A5E riêng lẻ trong kiến trúc SINAMICS. Việc hiện đại hóa thay thế toàn bộ bộ truyền động, và A5E00173192 không có bộ phận kế nhiệm riêng lẻ trong kiến trúc SINAMICS.
Q5: Làm thế nào để lưu trữ A5E00173192 nếu nó được giữ làm phụ tùng dự phòng?
Lưu trữ trong bao bì dẫn điện ban đầu hoặc, nếu không có bao bì ban đầu, bọc bo mạch trong vật liệu túi chống tĩnh điện mạ kim loại và đặt trong hộp dẫn điện cứng. Điều kiện lưu trữ phải khô ráo, với nhiệt độ từ -25°C đến +70°C và không có sự ngưng tụ.
Tránh đặt bo mạch gần các trường từ tính mạnh hoặc nguồn rung động. Dán nhãn rõ ràng hộp lưu trữ với mã sản phẩm A5E và ngày tháo khỏi dịch vụ, và bao gồm bất kỳ ghi chú vận hành bộ truyền động liên quan nào có thể hỗ trợ việc lắp đặt trong tương lai.
