| Nguồn gốc | nước Đức |
| Hàng hiệu | SIEMENS |
| Chứng nhận | CE ROHS |
| Số mô hình | A5E00714562 |
Mã sản phẩm: A5E00714562
Nhà sản xuất: Siemens AG — Đức

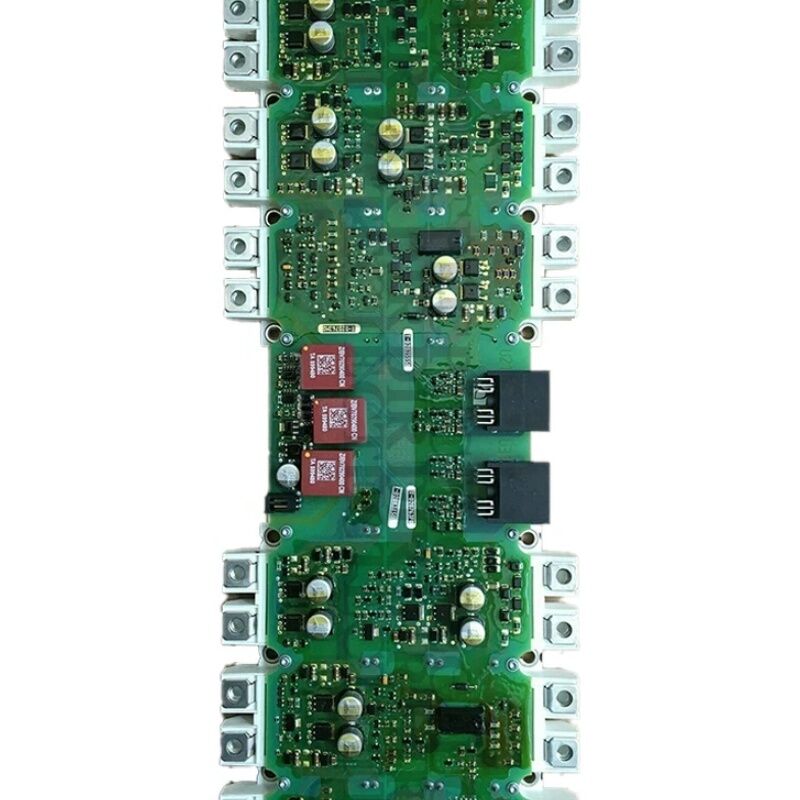

Loại sản phẩm: Lắp ráp Bo mạch Khối nguồn Biến tần IGD2/R4 (Bộ điều khiển cổng + Mô-đun IGBT)
A5E00714562 là một lắp ráp bo mạch khối nguồn SINAMICS thuộc dòng IGD2/R4 — lắp ráp sửa chữa khối nguồn biến tần hoàn chỉnh bao gồm bo mạch bộ điều khiển cổng IGBT thế hệ thứ hai (IGD2) kết hợp với mô-đun nguồn IGBT FS450R12KE3-S1.
Lắp ráp này là bộ phận thay thế cấp sửa chữa cho khối nguồn của phần biến tần trong các ổ đĩa định dạng khung SINAMICS G120, G120C và G150.
Sản phẩm đã ngừng sản xuất vào ngày 1 tháng 4 năm 2016, với A5E36717803 được chỉ định là sản phẩm kế nhiệm.
Nằm ngay tại trung tâm của giai đoạn chuyển đổi nguồn của ổ đĩa, A5E00714562 thực hiện công việc cốt lõi của hoạt động biến tần AC: nó chuyển đổi điện áp bus DC thành đầu ra ba pha được điều khiển để chạy động cơ.
Bo mạch bộ điều khiển cổng IGD2 tạo ra các xung chuyển mạch; mô-đun IGBT FS450R12KE3-S1 thực hiện việc chuyển mạch công suất cao thực tế.
Cùng nhau, chúng tạo thành lắp ráp chuyển đổi nguồn chủ động hoàn chỉnh cho phần biến tần phía động cơ.
Mô-đun IGBT FS450R12KE3-S1 được định mức dòng điện cao hơn mô-đun FS300R12KE3-S1 được sử dụng trong lắp ráp tương tự A5E00714561.
Điều này ngay lập tức xác định A5E00714562 là khối nguồn cho các ổ đĩa SINAMICS trong phân khúc công suất cao hơn — nơi tải động cơ yêu cầu thêm khoảng trống nhiệt và dòng điện của mô-đun có khả năng 450A.
Hai lắp ráp phục vụ các kích thước khung ổ đĩa và định mức công suất khác nhau và không thể thay thế cho nhau, mặc dù chúng chia sẻ cùng định dạng bo mạch IGD2/R4 và cùng kiến trúc vật lý.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | A5E00714562 |
| Nhà sản xuất | Siemens AG |
| Loại sản phẩm | Lắp ráp Bo mạch Khối nguồn IGD2/R4 |
| Dòng sản phẩm | Sửa chữa Khối nguồn SINAMICS |
| Mô-đun IGBT | FS450R12KE3-S1 (450A / 1200V) |
| Ổ đĩa tương thích | SINAMICS G120, G120C, G150 |
| Tình trạng sản xuất | Ngừng sản xuất 01/04/2016 |
| Sản phẩm kế nhiệm | A5E36717803 |
| Xuất xứ | Đức |
Hậu tố R4 trong ký hiệu IGD2/R4 đề cập đến dạng yếu tố hình thức vật lý — phiên bản thứ tư của yếu tố hình thức khối nguồn SINAMICS của Siemens, được sử dụng trong phạm vi công suất trung bình đến cao của dòng ổ đĩa khung G120 và G150.
Cả bo mạch bộ điều khiển cổng IGD2 và mô-đun IGBT FS450R12KE3-S1 đều được tích hợp vật lý trong lắp ráp R4, lắp như một đơn vị thay thế duy nhất lên bộ tản nhiệt của ổ đĩa.
Bo mạch IGD2 thực hiện ba chức năng đồng thời: tạo các xung cổng PWM từ các lệnh chuyển mạch của Bộ điều khiển, thu thập các phép đo dòng điện pha động cơ từ các cảm biến tích hợp và triển khai bảo vệ quá dòng ở cấp phần cứng thông qua phát hiện giảm bão trên mỗi vị trí IGBT trong sáu vị trí.
Mô-đun IGBT FS450R12KE3-S1 xử lý phía nguồn — chuyển mạch dòng điện lên đến 450A trong cầu biến tần ở điện áp bus DC lên đến khoảng 700V (cho đầu vào AC 480V) hoặc 930V (cho đầu vào AC 690V, tùy thuộc vào cấu hình ổ đĩa cụ thể).
Việc bo mạch bộ điều khiển cổng và mô-đun IGBT được cung cấp dưới dạng lắp ráp phù hợp — thay vì các bộ phận riêng lẻ — phản ánh triết lý thiết kế: điện trở cổng của bo mạch IGD2 và đặc tính bộ điều khiển được tối ưu hóa đặc biệt cho mô-đun FS450R12KE3-S1.
Việc chỉ thay thế mô-đun IGBT mà không thay thế bo mạch IGD2 (hoặc ngược lại) có nguy cơ không khớp hiệu suất giữa đặc tính điều khiển cổng và hành vi chuyển mạch của IGBT.
A5E00714562 đã ngừng sản xuất vào ngày 1 tháng 4 năm 2016. Sản phẩm kế nhiệm được chỉ định là A5E36717803, tích hợp bo mạch bộ điều khiển cổng IGD2 thế hệ tiếp theo (một phần của dòng IGD2 A5E36717xxx) kết hợp với mô-đun IGBT tương thích cho cùng mức công suất.
A5E36717803 đóng vai trò là bộ phận thay thế chức năng trực tiếp trong cùng cấu hình ổ đĩa.
Đối với các địa điểm vẫn còn lắp ráp A5E00714562 trong kho dự phòng hoặc cần tìm nguồn cung ứng, thị trường thứ cấp công nghiệp vẫn là kênh chính.
Sản phẩm kế nhiệm A5E36717803 là tùy chọn được khuyến nghị cho các đơn đặt hàng sửa chữa mới khi không có sẵn hàng tồn kho A5E00714562 trên thị trường thứ cấp.
FS450R12KE3-S1 là một cầu IGBT ba pha đầy đủ trong một định dạng gói duy nhất, được định mức dòng điện collector liên tục 450A với định mức VCES 1200V. Điện áp thiết bị 1200V cung cấp biên độ đủ cho các ứng dụng nguồn AC 480V và 690V, nơi bus DC hoạt động lần lượt ở khoảng 650V và 930V.
Cấu trúc cầu đầy đủ giúp đơn giản hóa việc lắp ráp — tất cả sáu IGBT của biến tần ba pha nằm trong một mô-đun duy nhất, giảm độ phức tạp của dây nối bên trong và các điểm quản lý nhiệt.
Ở dòng điện định mức 450A, mô-đun này phục vụ các định mức công suất ổ đĩa SINAMICS trong lớp 200–280kW (ở 380–480V) — các ứng dụng như ổ đĩa bơm lớn, máy nén, quạt và thiết bị quy trình liên tục nơi tải động cơ đáng kể và ổ đĩa hoạt động ở hoặc gần dòng điện tối đa trong thời gian dài.
Q1: Ổ đĩa SINAMICS G120 hiển thị F30001 (quá dòng) khi khởi động. Các bài kiểm tra Bộ điều khiển xác nhận không có lỗi phần mềm. Khối nguồn A5E00714562 có khả năng là nguyên nhân không?
F30001 khi khởi động trên một CU đã được xác nhận hoạt động tốt có thể do IGBT bị lỗi (lỗi ngắn mạch hoặc hở mạch) trong FS450R12KE3-S1, hoặc do lỗi bộ điều khiển cổng trong IGD2 gây ra kích hoạt không chính xác. Kiểm tra mô-đun IGBT xem có bị ngắn mạch giữa các đầu cuối chính trước khi thay thế toàn bộ lắp ráp.
Ngắn mạch giữa bất kỳ vị trí IGBT nào được xác nhận bằng cách đo điện trở rất thấp giữa các đầu cuối bus DC khi tín hiệu cổng bị ngắt.
Lỗi IGBT đã được xác nhận có nghĩa là thay thế toàn bộ khối nguồn — cả bo mạch IGD2 và mô-đun IGBT, như được cung cấp trong A5E00714562.
Q2: A5E00714562 đã ngừng sản xuất. Sản phẩm kế nhiệm A5E36717803 có thể được lắp đặt như một bộ phận thay thế trực tiếp không?
A5E36717803 là sản phẩm kế nhiệm được Siemens chỉ định và được thiết kế như một bộ phận thay thế chức năng trong cùng cấu hình ổ đĩa. Đối với hầu hết các cài đặt, việc lắp đặt vật lý, giao diện DRIVE-CLiQ và kết nối bus DC đều tương thích.
Tuy nhiên, hãy xác nhận mẫu ổ đĩa SINAMICS cụ thể, trạng thái sản xuất và phiên bản firmware với tài liệu áp dụng sản phẩm kế nhiệm của Siemens trước khi lắp đặt.
Một số ổ đĩa SINAMICS sản xuất sớm có thể yêu cầu cập nhật firmware trước khi lắp đặt khối nguồn thế hệ mới hơn, vì chức năng nhận dạng khối nguồn của ổ đĩa giao tiếp với bo mạch IGD2 thông qua bus dữ liệu của ổ đĩa.
Q3: Sau khi lắp đặt khối nguồn A5E00714562, ổ đĩa hiển thị cảnh báo A30031 (quá nhiệt bộ phận nguồn). Nhiệt độ môi trường nằm trong thông số kỹ thuật. Nguyên nhân có khả năng nhất là gì?
A30031 ngay sau khi lắp đặt khối nguồn gần như luôn luôn là vấn đề giao diện nhiệt. Mô-đun IGBT FS450R12KE3-S1 phải được lắp đặt trên bộ tản nhiệt với vật liệu giao diện nhiệt phù hợp (thường là hợp chất nhiệt hoặc miếng đệm thay đổi pha) giữa tấm đế của mô-đun và bề mặt bộ tản nhiệt.
Nếu vật liệu nhiệt bị bỏ qua, bôi không đều hoặc sai loại, điện trở nhiệt từ mối nối đến bộ tản nhiệt sẽ tăng đáng kể.
Điều này làm cho nhiệt độ mối nối IGBT tăng nhanh hơn dưới tải so với nhiệt độ thân bộ tản nhiệt, gây ra cảnh báo quá nhiệt trước khi bản thân bộ tản nhiệt cảm thấy ấm.
Kiểm tra lại việc lắp đặt giao diện nhiệt.
Q4: Hai ổ đĩa cùng mẫu SINAMICS G120 được lắp đặt trên cùng một dây chuyền sản xuất. Một ổ đĩa bị lỗi và cần thay thế khối nguồn. Có thể di chuyển khối nguồn từ ổ đĩa đang hoạt động như một biện pháp tạm thời trong khi tìm nguồn thay thế không?
Về mặt kỹ thuật là có thể — khối nguồn từ ổ đĩa đang hoạt động tương thích với ổ đĩa bị lỗi. Tuy nhiên, điều này chuyển rủi ro ngừng hoạt động sang ổ đĩa đang hoạt động, hiện đang hoạt động mà không có bộ phận dự phòng đã được kiểm tra.
Thực hành tốt hơn nói chung là chạy cả hai ổ đĩa ở trạng thái ban đầu và tìm nguồn thay thế trên cơ sở khẩn cấp từ thị trường thứ cấp.
Việc di chuyển khối nguồn giữa các ổ đĩa chỉ nên thực hiện nếu hậu quả sản xuất của cả hai ổ đĩa ngừng hoạt động đồng thời ít nghiêm trọng hơn hậu quả của một ổ đĩa ngừng hoạt động trong thời gian chờ tìm nguồn.
Q5: Ổ đĩa SINAMICS G150 bị lỗi khối nguồn A5E00714562 sau một sự kiện tăng áp nguồn điện đã được xác nhận. Có nên kiểm tra phần còn lại của bộ phận điện tử của ổ đĩa trước khi lắp đặt khối nguồn thay thế không?
Có — một sự tăng áp nguồn điện đủ để phá hủy khối nguồn cũng có thể đã làm căng các thành phần khác. Trước khi lắp đặt khối nguồn thay thế, hãy kiểm tra các tụ điện liên kết DC xem có bị phồng hoặc rò rỉ không (kiểm tra bằng mắt) và đo mạch nạp trước bus DC để hoạt động chính xác.
Kiểm tra Bộ điều khiển xem có mã lỗi nào được lưu trước sự kiện lỗi không. Xác nhận điện trở phanh (nếu có) và mạch bộ điều chỉnh phanh còn nguyên vẹn.
Việc lắp đặt một khối nguồn mới vào một ổ đĩa có mạch nạp trước bị căng, tụ điện bị hỏng hoặc hệ thống phanh bị suy yếu có nguy cơ làm hỏng lại lắp ráp mới.
Một cuộc kiểm tra đầu vào kỹ lưỡng các bộ phận điện tử còn lại của ổ đĩa mất ít thời gian hơn nhiều so với việc tìm nguồn cung ứng khối nguồn thay thế thứ hai.
