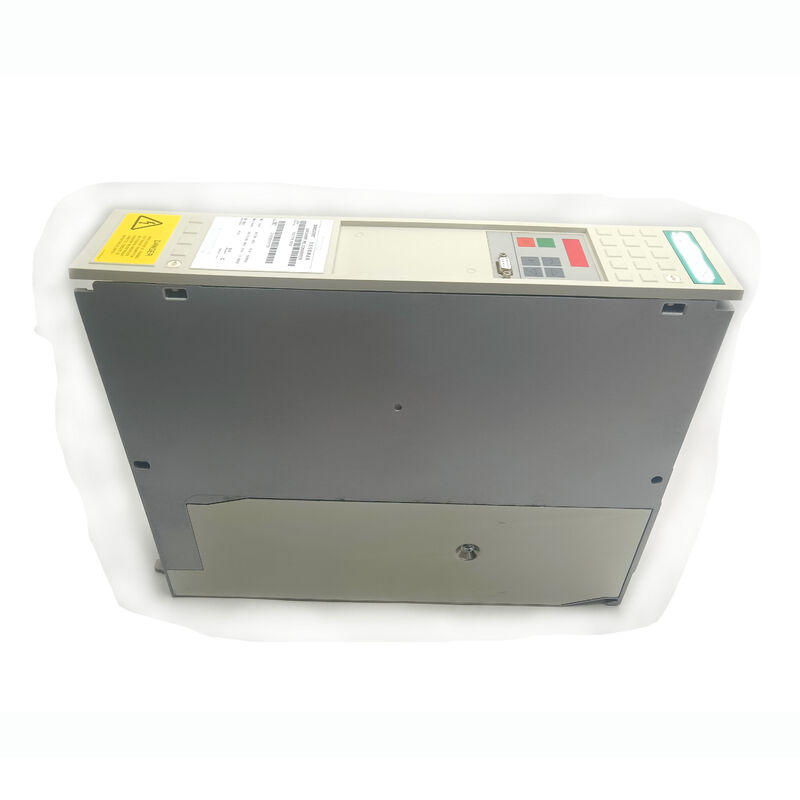

Siemens 6SE70 biến tần 6SE7016-1EA51 6SE70161EA51

6SE7016-1EA51 | Bộ chuyển đổi nhỏ gọn SIMOVERT Masterdrives VC AC của Siemens — Phần cứng sửa đổi 380–480V AC / 2.2kW / 6.1A / 51-Revision

6SE7016-1EA51 và 6SE7016-1EA61 — Các bản sửa đổi trước đó và sau này

6SE7016-1EA51 là biến thể phiên bản trước của bộ chuyển đổi nhỏ gọn AC-AC 6SE7016-1EA61. Cả hai đều là thiết bị nhỏ gọn điều khiển véc tơ SIMOVERT MASTERDRIVES VC với đầu vào AC 380–480V ở 2,2kW / 6,1A. Hậu tố sửa đổi phân biệt các thế hệ phần cứng của chúng:

Bản sửa đổi "51" đại diện cho thế hệ sản xuất SIMOVERT MASTERDRIVES trước đó. Hiệu suất điện - công suất định mức, dòng điện, dải điện áp và khả năng điều khiển - nhất quán giữa phiên bản 51 và 61. Sự khác biệt về phần cứng là nội bộ của từng thiết bị nhỏ gọn.

Thông số kỹ thuật chính

Hoạt động khép kín AC-AC

Giống như 6SE7016-1EA61, 6SE7016-1EA51 là bộ chuyển đổi AC-AC — nó kết nối trực tiếp với nguồn điện xoay chiều 380–480V và bao gồm các tầng chỉnh lưu và biến tần bên trong riêng. Không cần mô-đun cung cấp bus DC bên ngoài.

Cấu hình AC-AC độc lập này là lợi thế chính của dòng 6SE7016-1EA so với dòng DC-AC 1TA dành cho các ứng dụng ổ đĩa đơn:

Thiết kế hệ thống đơn giản hơn:Một ổ đĩa, một kết nối nguồn điện, một cáp động cơ. Không có bus DC dùng chung để định cỡ, cài đặt hoặc vận hành.

Hoạt động độc lập:Mỗi thiết bị nhỏ gọn dòng 1EA hoạt động độc lập — lỗi ở một ổ đĩa không ảnh hưởng đến các ổ đĩa khác trong quá trình cài đặt.

Kịch bản ứng dụng

Thay thế tương tự trong máy cũ:Một máy sản xuất có bộ chuyển đổi nhỏ gọn SIMOVERT phiên bản 51 nguyên bản phát sinh lỗi ổ đĩa. 6SE7016-1EA51 cung cấp giải pháp thay thế phù hợp với phần cứng — duy trì tính nhất quán với thế hệ phần cứng của cài đặt hiện có.

Dự phòng bảo trì theo kế hoạch:Một cơ sở bảo trì thiết bị VC SIMOVERT MASTERDRIVES từ thời kỳ sản xuất trước đó luôn lưu trữ các thiết bị 6SE7016-1EA51 để khắc phục lỗi nhanh chóng mà không cần chờ thời gian tìm nguồn cung ứng.

Câu hỏi thường gặp

Câu hỏi 1: Có thể thay thế 6SE7016-1EA51 (bản sửa đổi 51) bằng 6SE7016-1EA61 (bản sửa đổi 61) không?

Về mặt điện thì có — cả hai đều có chung đầu vào AC 380–480V, thông số kỹ thuật 2,2kW, 6.1A. Trong hầu hết các cài đặt, phiên bản 61 là một sự thay thế điện đơn giản cho phiên bản 51. Xác minh tính tương thích của bảng tùy chọn trước khi thay thế nếu bảng tùy chọn (PROFIBUS, bộ mã hóa, bảng công nghệ) đã được cài đặt — xác nhận từ tài liệu SIMOVERT MASTERDRIVES rằng các phiên bản bảng tùy chọn cụ thể tương thích với phần cứng phiên bản 61 trước khi truyền.

Câu hỏi 2: AC-AC 6SE7016-1EA51 khác với DC-AC 6SE7016-1TA51 như thế nào?

1EA51 bao gồm bộ chỉnh lưu bên trong riêng — nó kết nối trực tiếp với nguồn điện xoay chiều 380–480V và hoạt động như một ổ đĩa độc lập. 1TA51 không có bộ chỉnh lưu bên trong và yêu cầu bus DC 510–650V có sẵn từ mô-đun cung cấp SIMOVERT. "EA" và "TA" trong số bộ phận xác định loại điện áp đầu vào: EA = đầu vào nguồn điện xoay chiều (380–480V AC), TA = đầu vào bus DC (510–650V DC).

Câu hỏi 3: Xếp hạng hiện tại của VT và CT cho 6SE7016-1EA51 là bao nhiêu?

Giống như phiên bản tương đương 61 phiên bản, 6SE7016-1EA51 cung cấp hai mức xếp hạng quá tải: VT (Mô-men xoắn thay đổi) ở mức danh nghĩa 6.1A — hỗ trợ quá tải 136% trong 1 phút; CT (Mô-men xoắn không đổi) ở dòng điện giảm nhẹ — hỗ trợ quá tải 150% trong 1 phút. Các xếp hạng này được đặt theo cấu hình tham số P của biến tần (tham số P072 hoặc tương đương) để phù hợp với cấu hình mô-men xoắn của ứng dụng.

Câu hỏi 4: Biện pháp phòng ngừa an toàn nào được áp dụng khi thay thế 6SE7016-1EA51?

Cô lập và khóa nguồn điện lưới 3 pha. Tụ điện bên trong 1EA51 duy trì điện áp nguy hiểm sau khi tháo nguồn điện — đợi thời gian phóng điện từ tài liệu bảo trì SIMOVERT MASTERDRIVES và xác minh điện áp DC tại tụ điện dưới 50V trước khi xử lý. Xử lý thiết bị nhỏ gọn với các biện pháp phòng ngừa ESD công nghiệp thông thường.
