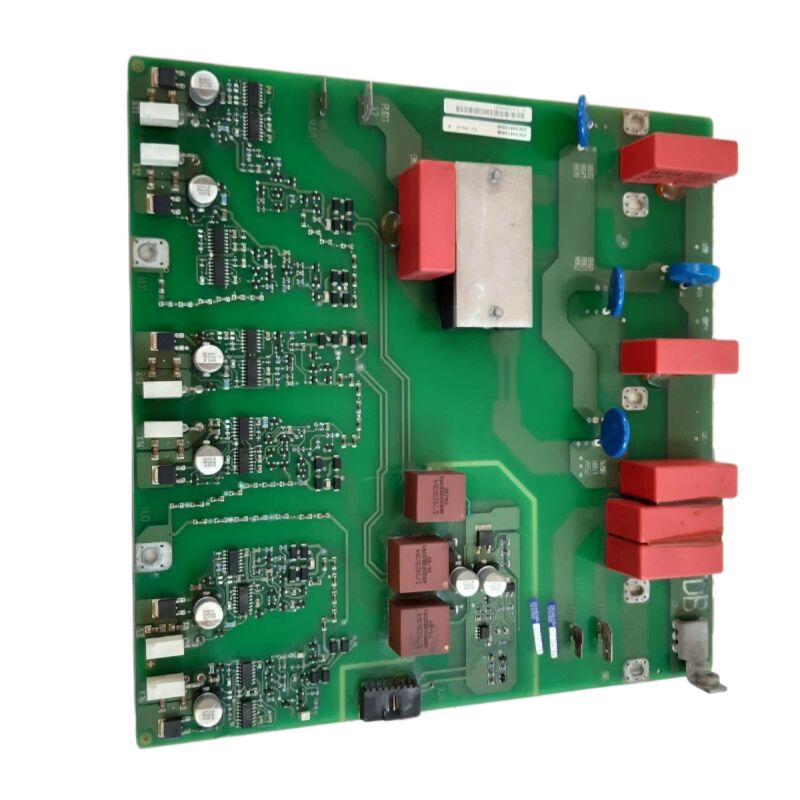

Siemens A5E00412608 MICROMASTER 440 Inverter/Converter Trigger Board IGBT Firing PCB cho bộ phận năng lượng ổ đĩa

Số phần:A5E00412608

Đề xuất thay thế:A5E00412705

Nhà sản xuất:Siemens AG (Đức)

Loại sản phẩm:Bảng kích hoạt ️ PCB IGBT cho bộ phận năng lượng biến tần / chuyển đổi AC

Nhóm sản phẩm:MICROMASTER 440 (MM440)

Trọng lượng:~490 g

Tỷ lệ cháy:UL 94V-0

Tình trạng sản xuất:Được ngừng bởi nhà sản xuất

Đất nước xuất xứ:Đức

Tổng quan

A5E00412608 là bảng kích hoạt √ bộ mạch in IGBT √ cho ổ đĩa tần số biến động AC MICROMASTER 440 của Siemens.Nó nằm ở giao diện giữa điện tử điều khiển kỹ thuật số của MM440 và các transistor chuyển đổi vật lý trong phần năng lượng biến tần của ổ đĩa.

Nhiệm vụ chính của nó rất đơn giản nhưng rất quan trọng:nhận các lệnh điều chỉnh chiều rộng xung từ bảng điều khiển và chuyển chúng thành xung cổng được hẹn giờ chính xác thực sự bật và tắt các transistor IGBT.

Khi bảng này bị hỏng, giai đoạn đầu ra của ổ đĩa sẽ im lặng không chuyển đổi, không điện áp cho động cơ, không chuyển động.

MICROMASTER 440 là nền tảng truyền động AC đa mục đích của Siemens bao gồm 0,12 kW đến 250 kW,và trong cuộc sống sản xuất lâu dài của nó đã trở thành một trong những ổ đĩa được triển khai rộng rãi nhất trong tự động hóa công nghiệp trên toàn thế giới.

Máy vận chuyển, máy ly tâm, máy nén, dây chuyền ép, thiết bị nâng, máy đóng gói ️ danh sách các ứng dụng gần như dài như danh sách các ngành công nghiệp dựa trên động cơ MM440.

Nhiều thiết bị này vẫn hoạt động cho đến ngày hôm nay. Để giữ cho chúng hoạt động đòi hỏi phải truy cập đáng tin cậy vào các thành phần ổ đĩa nội bộ như A5E00412608,đó là lý do tại sao một thị trường phụ kiện lành mạnh tiếp tục phục vụ các trang web lâu sau khi Siemens ngừng sản xuất phần.

Các tham chiếu thay thế A5E00412705 xuất hiện trên bảng cùng một thế hệ chức năng và thường được liệt kê cùng với A5E00412608 trong cơ sở dữ liệu phụ tùng.

Cả hai tài liệu tham khảo đều đề cập đến cùng một vị trí trong phần điện của MM440, mặc dù xác nhận số cụ thể trên nhãn của bảng được lắp đặt vẫn là bước an toàn nhất trước khi đặt hàng.

Các thông số kỹ thuật chính

Bảng kích hoạt làm gì và tại sao nó quan trọng

Phần biến tần của MM440 sử dụng một cầu IGBT ba pha để chuyển đổi điện áp liên kết DC của ổ đĩa thành điện áp biến đổi điều khiển mà động cơ nhìn thấy.được sắp xếp ở vị trí chuyển đổi trên và dưới.

Bảng kích hoạt tạo ra xung cổng cho mỗi thiết bị.

Những xung cổng này phải được hẹn giờ chính xác. Ngay cả một sai lầm nhỏ trong thời gian - một xung cổng đến hơi sớm hoặc muộn, hoặc không đến ở tất cả - gây ra các vấn đề ngay lập tức.Bắn nhầm thiết bị sớm tạo ra một điều kiện bắn xuyên: cả hai công tắc trên và dưới trong một pha dẫn đồng thời, kết nối ngắn liên kết DC và tạo ra một dòng dư thừa phá hoại.

Các xung bị thiếu để lại một giai đoạn động cơ không được điều khiển, tạo ra các hình dạng sóng dòng không đối xứng, xung mô-men xoắn và sưởi ấm động cơ.

A5E00412608 ngăn ngừa những kết quả này.

Nếu một IGBT không bão hòa bình thường, chỉ ra dòng điện mà thiết bị không thể hỗ trợ, bảng sẽ hành động trước khi phần mềm điều khiển có thể đáp ứng.ức chế tất cả các xung cổng để bảo vệ các phần năng lượngPhản ứng phần cứng này hoạt động trong microseconds.

UL 94V-0 Đánh giá ngọn lửa

Đánh giá UL 94V-0 của vật liệu nền của tấm là phân loại cao nhất trong loạt thử nghiệm ngọn lửa dọc của UL.một chất nền UL 94V-0 phải tự tắt trong vòng mười giây sau mỗi năm lần áp dụng ngọn lửa, và không được nhỏ giọt các hạt cháy.

Nhóm phân loại này xác nhận rằng vật liệu PCB A5E00412608 không duy trì hoặc truyền cháy trong trường hợp lỗi bên trong hoặc nguồn nhiệt liền kề.

Trong các tủ ổ cắm công nghiệp nơi nhiều bảng, tụ và dây dẫn điện cao chiếm một không gian kín chung,Đánh giá này không phải là hộp kiểm ️ đó là một tính chất an toàn cháy thực tế hạn chế cách một lỗi địa phương có thể leo thang.

Yêu cầu xử lý ESD

Các chip điều khiển cổng và các bộ kết hợp quang trên A5E00412608 nhạy cảm với ESD. Bất kỳ thao tác nào bên ngoài môi trường được kiểm soát bởi ESDtiếp xúc với bề mặt nhựa hoặc quần áo tổng hợp .

Trong quá trình lắp đặt hoặc tháo bỏ, sử dụng dây đeo cổ tay nối đất, làm việc trên bề mặt dẫn điện và vận chuyển bảng trong bao bì kim loại chống tĩnh.

Các biện pháp phòng ngừa tương tự cũng áp dụng cho việc loại bỏ bảng bị hỏng ∙ nó nên được đóng gói đúng cách để trả lại cho một công ty sửa chữa nếu dự định đánh giá cấp thành phần.

Câu hỏi thường gặp

Q1: MM440 kích hoạt lỗi F022 (sai đất) tại lệnh chạy, nhưng động cơ và dây cáp đầu ra đã được xác nhận không có lỗi đất bằng thử nghiệm kháng cách nhiệt.Có thể A5E00412608 đang tạo ra tín hiệu lỗi giả?

F022 có thể bắt nguồn từ bảng kích hoạt nếu mạch đo dòng của bảng đang tạo ra một phép đọc dòng khác biệt sai.

Các cảm biến hiện tại của bảng cung cấp cho thuật toán phát hiện lỗi đất của ổ đĩa, và một cảm biến bị trôi dạt hoặc bị hỏng tạo ra một dấu hiệu lỗi đất rõ ràng ngay cả trên một cài đặt lành mạnh.

Kiểm tra các kết nối cảm biến hiện tại của bảng trước khi thay thế bảng - một cáp sợi quang lỏng giữa bảng kích hoạt và bảng điều khiển là một nguyên nhân phổ biến của các chuyến đi giả F022.

Q2: Phần thay thế A5E00412705 có sẵn nhưng A5E00412608 được liệt kê là không còn tồn kho.

A5E00412705 và A5E00412608 là các bảng liên quan chặt chẽ cho cùng một ứng dụng MM440.Lịch sử sản xuất nội bộ của Siemens đôi khi bao gồm các sửa đổi phần cứng nhỏ giữa các bộ phận được đánh số chặt chẽ.

Bước an toàn nhất là kiểm tra chéo số sê-ri và ngày sản xuất của ổ đĩa với nhãn của bảng được cài đặt trước khi xác nhận khả năng hoán đổi.

Không cần thay đổi tham số ổ đĩa khi thay thế bảng kích hoạt các tham số ổ đĩa được lưu trữ trên bảng điều khiển.

Q3: Sau khi cài đặt một bảng thay thế A5E00412608, MM440 chạy nhưng hình dạng sóng dòng động cơ cho thấy một sự bất đối xứng nhẹ trên một pha.

Một sự bất đối xứng nhỏ ngay sau khi lắp đặt bảng đôi khi phản ánh sự dịch chuyển đo hiện tại còn lại trong mạch cảm biến của bảng mới,tự động điều chỉnh sau khi ổ đĩa hoàn thành chu kỳ tải đầy đủ đầu tiên.

Nếu sự bất đối xứng tồn tại sau vài phút đầu tiên hoạt động với tải, check the optical fibre connections between the trigger board and the control board — a partially seated fibre can introduce a phase delay on one gate drive channel that appears as current asymmetry in the motor output.

Q4: Bảng A5E00412608 có dấu vết bỏng có thể nhìn thấy trên khu vực ổ cổng cho một vị trí IGBT. Nguyên nhân gốc là bảng hay IGBT?

Dấu bỏng trên một vị trí ổ cổng cụ thể gần như luôn cho thấy IGBT tương ứng đã gặp lỗi buộc dòng điện bất thường quay lại qua mạch cổng.Điều này gần như luôn luôn là một dấu hiệu cho thấy IGBT thất bại đầu tiên (đường ngắn hoặc phá vỡ gate oxide) và làm hỏng bảng kích hoạt như là một hậu quả.

Trước khi lắp đặt một bảng kích hoạt thay thế, kiểm tra mô-đun năng lượng IGBT để xác nhận rằng tất cả sáu vị trí IGBT đều có kháng cự cáp cathode bình thường và không có bộ sưu tập phát điện ngắn.

Cài đặt một A5E00412608 mới trên một ổ đĩa với một IGBT bị hỏng sẽ lặp lại sự cố.

Q5: MM440 với A5E00412608 đang bị ngừng hoạt động. Bảng kích hoạt hoạt động hoàn hảo. Nó có thể được lưu trữ như một bộ dự phòng cho một MM440 khác có cùng kích thước khung không?

Vâng, một bảng kích hoạt được xác nhận hoạt động từ một ổ đĩa đã ngừng hoạt động là một bộ phận dự phòng có giá trị cho các đơn vị MM440 khác cùng phạm vi công suất.

Giữ nó trong bao bì dẫn điện (chất kim loại chống tĩnh) với nhãn ghi số bộ phận A5E, mô hình ổ đĩa và kích thước khung mà nó được lấy ra và ngày lấy ra.

Giữ trong môi trường khô, tránh xa các nguồn nhiệt.

Trước khi sử dụng nó trong một thiết bị thay thế, hãy thực hiện kiểm tra băng ghế dưới ánh sáng tốt để kiểm tra bất kỳ thiệt hại cơ học hoặc ăn mòn nào trên khu vực kết nối.

Một bảng đã được lưu trữ đúng cách trong nhiều năm sẽ thường hoạt động bình thường.
