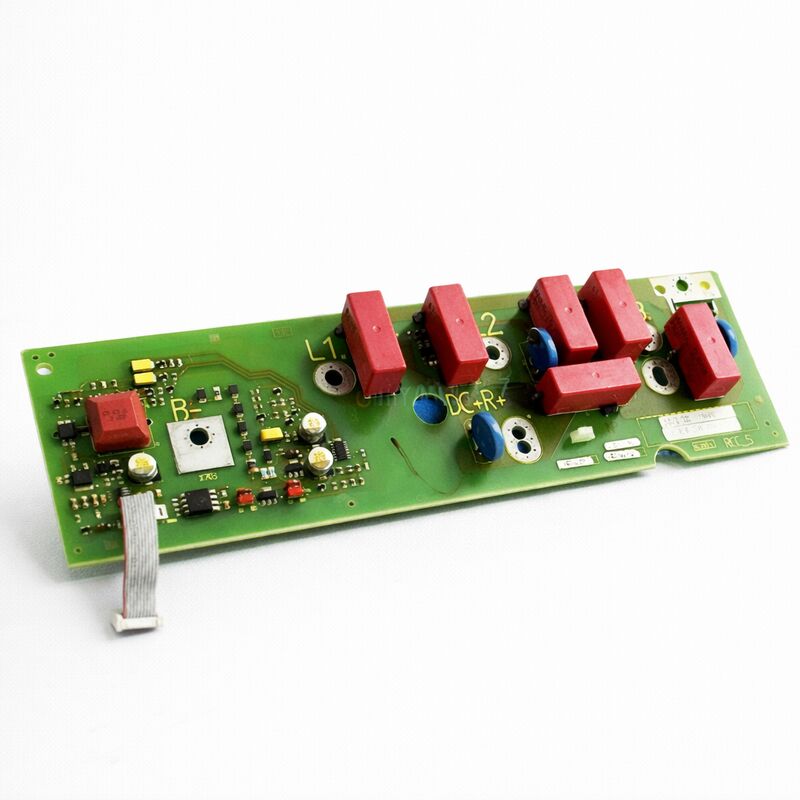

Bảng phanh gốc SIEMENS / Bảng hấp thụ / Bảng bảo vệ giật A5E002268102 A5EOO22681O2

Siemens A5E002268102 | Bo mạch dự phòng cho hệ thống truyền động và tự động hóa công nghiệp — Dòng A5E, Đức

Số hiệu bộ phận: A5E002268102

Nhà sản xuất: Siemens AG (Đức)

Loại sản phẩm: Bo mạch dự phòng — Dòng A5E

Dòng bộ phận: A5E (hệ thống đánh số linh kiện dự phòng nội bộ của Siemens)

Ứng dụng: Hệ thống truyền động, CNC và tự động hóa công nghiệp của Siemens

Xuất xứ: Đức

Tổng quan

A5E002268102 là một bo mạch in dự phòng của Siemens, được xác định theo hệ thống đánh số linh kiện nội bộ A5E của Siemens.

Chỉ định A5E là tham chiếu có cấu trúc của Siemens cho các linh kiện thay thế và phụ tùng dự phòng được sử dụng trong các dòng sản phẩm truyền động công nghiệp, CNC, tự động hóa và điện tử công suất của hãng — bao gồm SINAMICS, SIMOVERT MASTERDRIVES, SIMODRIVE, MICROMASTER, SIMOREG và các nền tảng tự động hóa liên quan.

Mỗi bo mạch hoặc cụm điện tử phụ trong một sản phẩm truyền động hoặc tự động hóa của Siemens đều có một số tham chiếu A5E duy nhất, được ghi lại trong danh sách phụ tùng của thiết bị. A5E002268102 là mã định danh cho một cụm bo mạch thay thế cụ thể trong hệ thống Siemens chủ của nó.

Nó phục vụ một chức năng xác định — cho dù là bo mạch điều khiển, cụm trình điều khiển cổng, nguồn điện, bo mạch giao diện hay cụm chức năng phụ — trong sản phẩm truyền động hoặc tự động hóa mà nó được chỉ định.

Siemens sản xuất các bộ phận dự phòng A5E theo cùng các tiêu chuẩn linh kiện và quy trình sản xuất như các bo mạch gốc được lắp đặt trong thiết bị sản xuất.

Việc thay thế bằng số hiệu bộ phận A5E chính xác sẽ khôi phục hệ thống về cùng thông số kỹ thuật như mới, sử dụng bo mạch được chế tạo theo cùng yêu cầu chất lượng như bản gốc.

Thông số kỹ thuật chính

Dòng A5E — Hệ thống phụ tùng dự phòng có cấu trúc của Siemens

Hệ thống đánh số A5E của Siemens cung cấp một mã định danh duy nhất, không mơ hồ cho mọi linh kiện điện tử có thể thay thế trong danh mục sản phẩm công nghiệp của hãng. Khi một hệ thống truyền động hoặc tự động hóa yêu cầu thay thế bo mạch, số hiệu A5E liên quan — được tìm thấy trong danh sách phụ tùng của sách hướng dẫn bảo trì sản phẩm hoặc trên nhãn của bo mạch đã lắp đặt — là tham chiếu đặt hàng cuối cùng.

Hệ thống loại bỏ sự mơ hồ: một số, một bo mạch, bất kể nó hỗ trợ sản phẩm Siemens nào.

A5E002268102 tuân theo quy ước này.

Số trên nhãn của bo mạch xác định nó một cách duy nhất. Nó tương ứng với một cụm bo mạch cụ thể trong hệ thống sản xuất của Siemens.

Tài liệu dịch vụ cho thiết bị mà bo mạch này được lắp đặt sẽ liệt kê số hiệu này trong bảng phụ tùng, được tham chiếu chéo với vị trí vật lý và chức năng của bo mạch trong thiết bị đó.

Đối với các đội bảo trì quản lý các cài đặt truyền động hoặc tự động hóa của Siemens, việc ghi lại các số hiệu A5E của các bo mạch dự phòng quan trọng trong mỗi đơn vị đã lắp đặt — lấy từ sách hướng dẫn dịch vụ của đơn vị — là một thực hành bảo trì tốt.

Khi xảy ra lỗi, số hiệu A5E của bo mạch sẽ có sẵn ngay lập tức để đặt hàng mà không cần phải xác định loại bo mạch trước trong một sự kiện lỗi đang hoạt động.

Chất lượng và tính xác thực — Tại sao số hiệu bộ phận A5E lại quan trọng

Hệ thống A5E cũng đóng vai trò là cơ chế xác thực. Các bộ phận dự phòng A5E chính hãng của Siemens được sản xuất trên dây chuyền sản xuất đã được xác nhận của Siemens, sử dụng các linh kiện đủ tiêu chuẩn, được kiểm tra theo cùng các tiêu chuẩn chất lượng đầu ra như các bo mạch thiết bị gốc.

Số hiệu A5E trên nhãn bo mạch cho phép Siemens và các nhà cung cấp dịch vụ được ủy quyền xác minh rằng bo mạch là phụ tùng chính hãng của Siemens, không phải là hàng giả hoặc hàng thay thế chung chung.

Các sản phẩm thay thế chung chung có thể trông giống bản gốc về mặt bề ngoài — kích thước vật lý tương tự, bố cục đầu nối tương tự — nhưng có thể sử dụng các linh kiện cấp thấp hơn không đáp ứng các thông số kỹ thuật về nhiệt, điện hoặc độ tin cậy của bản gốc.

Trong môi trường truyền động công suất cao, nơi nhiệt độ thay đổi, nhiễu chuyển mạch đáng kể và độ tin cậy là rất quan trọng, sự khác biệt giữa một bộ phận dự phòng A5E chính hãng và một sản phẩm thay thế có thể được đo bằng nhiều năm tuổi thọ dịch vụ.

Đối với các ứng dụng quan trọng về sản xuất, nơi thời gian ngừng hoạt động không có kế hoạch gây tốn kém, việc sử dụng các bộ phận dự phòng A5E chính hãng của Siemens là cách tiếp cận an toàn nhất.

A5E002268102 được đặt hàng thông qua chuỗi cung ứng của Siemens hoặc nhà phân phối Siemens đủ tiêu chuẩn mang lại khả năng truy xuất nguồn gốc và đảm bảo chất lượng mà số hiệu A5E ngụ ý.

Hướng dẫn thực tế — Xác định và đặt hàng bo mạch A5E

Để xác nhận rằng A5E002268102 là bộ phận dự phòng chính xác cho một thiết bị cụ thể, hãy xác định vị trí bo mạch cần thiết trong tủ truyền động hoặc tự động hóa và đọc số hiệu bộ phận từ nhãn của bo mạch.

Nếu nhãn hiển thị A5E002268102, đây là tham chiếu đặt hàng chính xác. Tham chiếu chéo với phần phụ tùng của sách hướng dẫn dịch vụ hoặc hướng dẫn bảo trì của thiết bị để xác nhận.

Nếu nhãn bo mạch không đọc được hoặc bo mạch không thể tiếp cận vật lý, danh sách phụ tùng của sách hướng dẫn dịch vụ — thường được sắp xếp theo vị trí bo mạch trong thiết bị — sẽ xác định số hiệu A5E cho mỗi cụm phụ có thể thay thế.

Cổng phụ tùng trực tuyến của Siemens cũng cho phép xác minh số hiệu A5E theo loại thiết bị.

Xử lý ESD — Bảo vệ bo mạch nhạy cảm

Bo mạch A5E002268102 chứa các linh kiện nhạy cảm với phóng tĩnh điện. Một sự kiện ESD duy nhất trong quá trình xử lý bo mạch có thể không gây ra lỗi ngay lập tức nhưng có thể tạo ra lỗi tiềm ẩn — một lớp oxit cổng yếu hoặc một mối nối phân cực ngược hoạt động ban đầu nhưng bị hỏng sớm trong quá trình sử dụng.

Ngăn chặn điều này bằng cách luôn xử lý bo mạch bằng dây đeo cổ tay ESD đã được phê duyệt được kết nối với điểm nối đất phù hợp.

Làm việc trên bề mặt làm việc dẫn điện hoặc tiêu tán. Giữ bo mạch trong bao bì chống tĩnh điện dẫn điện ban đầu cho đến khi lắp đặt.

Trong quá trình tháo bo mạch bị lỗi và lắp đặt bo mạch thay thế, tránh chạm trực tiếp vào mặt linh kiện của bo mạch hoặc bất kỳ chân đầu nối nào bị lộ. Cầm bằng các cạnh của bo mạch.

Ngay cả trong môi trường mà nhận thức về ESD đã được thiết lập tốt, việc củng cố thực hành này cũng đáng giá — hư hỏng ESD ở cấp độ bo mạch là phổ biến và thường xuyên bị quy cho các nguyên nhân khác.
