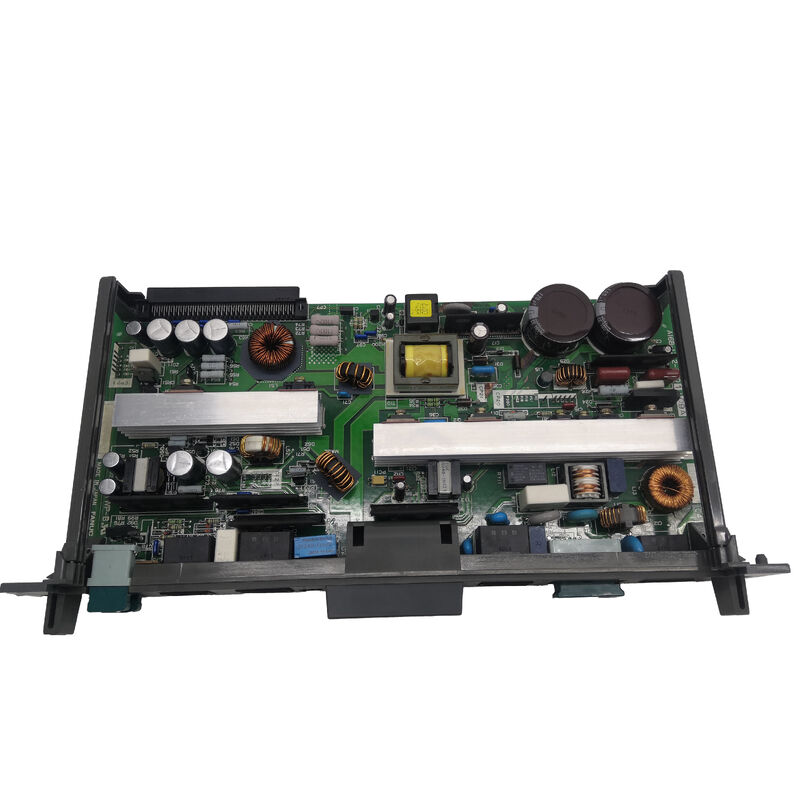

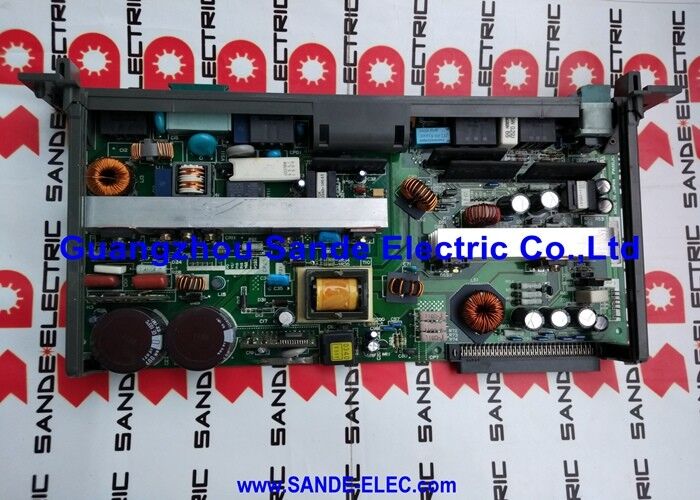

Bo mạch điều khiển bộ nguồn Fanuc PCB CNC A16B-1212-0901

FANUC A16B-1212-0901 | Bộ nguồn A1 (Loại C1) — Giá đỡ chính CNC Series 16/18 / 200V / 0,91 kg

Bộ nguồn A1 – Nó cung cấp năng lượng gì và tại sao pin bên trong lại quan trọng

A16B-1212-0901 là PSU A1 loại C1 vừa với giá chính 2 khe của bộ điều khiển CNC FANUC Series 16 và 18 — định dạng điều khiển nhỏ gọn được sử dụng trên máy tiện, trung tâm gia công và EDM được xây dựng xung quanh các thế hệ bộ điều khiển này. Nó nằm trong giá cạnh bo mạch CPU chính và bo mạch I/O, đồng thời cấp nguồn cho tất cả các bo mạch trong giá đó.

Bộ nguồn này có bộ I/P tích hợp - mạch rơle nguồn đầu vào tích hợp quản lý trình tự bật và tắt nguồn CNC. Khóa liên động rơle giữa mạch dừng khẩn cấp bên ngoài và logic bật nguồn bên trong của CNC chạy qua bộ phận này.

Pin dự phòng nằm bên trong PSU này— không có trên bo mạch CPU chính. Pin đó duy trì dữ liệu SRAM trên bo mạch CPU chính (thông số CNC, chương trình, độ lệch dao) bất cứ khi nào CNC tắt nguồn. Điều này gây ra hậu quả trực tiếp cho việc thay thế: nếu A16B-1212-0901 bị tháo khỏi giá trong hơn 30 phút, pin không thể cung cấp SRAM cho bo mạch CPU nữa và dữ liệu được lưu trữ có thể bị mất. Giữ thiết bị gốc được lắp đặt cho đến khi thiết bị thay thế sẵn sàng được lắp vào. Nếu nguồn điện bị mất trong một thời gian dài trước khi đến, hãy xác minh rằng dữ liệu CNC vẫn còn nguyên từ bản sao lưu hiện tại trước khi khởi động máy.

Thông số kỹ thuật chính

Vị trí chỉ báo lỗi và cầu chì

Hai đèn LED ở mặt trước bộ nguồn cung cấp trạng thái ngay lập tức:

PIL (màu xanh lá cây):Sáng khi có nguồn điện đầu vào AC ở CP1. Nếu PIL tắt khi bật nguồn máy, hãy kiểm tra nguồn AC đến và cầu chì ở F1 (cầu chì đầu vào AC 200V: Daito GP75).

Đèn LED màu đỏ:Sáng khi nguồn điện phát hiện lỗi bên trong. Đèn LED này cùng với PIL cũng bật cho biết nguồn điện đang nhận AC nhưng bị lỗi bên trong - PSU cần được thay thế hoặc sửa chữa.

Cầu chì bổ sung bảo vệ đầu ra CRT/LCD 9" (F3) và nguồn điện của bộ I/O (F4). Pin được sử dụng trong PSU này là A98L-0031-0012 — không đi kèm với thiết bị và phải được đặt hàng riêng nếu pin hiện có đã cạn.

Câu hỏi thường gặp

Câu hỏi 1: Tại sao A16B-1212-0901 ban đầu phải được lắp đặt cho đến khi có thiết bị thay thế?

Pin dự phòng SRAM nằm bên trong bộ nguồn này. Nó liên tục cung cấp SRAM của bo mạch CPU chính thông qua kết nối bảng nối đa năng. Việc tháo PSU sẽ cắt nguồn pin của SRAM và dữ liệu chương trình và tham số CNC có thể bị mất trong vòng 30 phút. Giữ bản gốc được cài đặt cho đến khi bạn sẵn sàng lắp thiết bị thay thế ngay lập tức.

Câu 2: Đèn LED xanh PIL tắt và CNC sẽ không bật nguồn. PSU có bị lỗi không?

PIL tắt có nghĩa là không có nguồn AC ở đầu vào PSU. Trước khi giả sử PSU bị lỗi, hãy xác minh điện áp xoay chiều đầu vào ở CP1 bằng đồng hồ đo. Kiểm tra cầu chì đầu vào F1 (Daito GP75). Nếu có điện áp xoay chiều và cầu chì còn nguyên nhưng PIL vẫn tắt thì mạch đầu vào của PSU đã bị lỗi và thiết bị cần được sửa chữa hoặc thay thế.

Câu hỏi 3: Bộ điều khiển FANUC nào tương thích với A16B-1212-0901?

Thiết bị này phù hợp với bộ điều khiển thế hệ đầu tiên FANUC Series 16 và 18 trong các biến thể mẫu A và B: 16-MA, 16-MB, 16-TA, 16-TB, 16-W, 18-MA, 18-MB, 18-TA, 18-TB, 18-MC và 18-TC. Một số bộ điều khiển robot RJ cũng sử dụng nguồn điện này. Nó phù hợp với cấu hình giá đỡ nhỏ gọn 2 khe - không phải giá đỡ nhiều khe lớn hơn được sử dụng bởi cấu hình CNC có công suất cao hơn.

Câu hỏi 4: A16B-1212-0901 sử dụng loại pin nào và bao lâu thì nên thay pin?

Mã bộ phận pin là A98L-0031-0012 và không đi kèm với PSU. FANUC thường khuyến nghị thay thế sau mỗi 2–3 năm hoặc khi cảnh báo pin xuất hiện trên CNC. Thay pin bằng nguồn CNC đang bật nếu có thể để tránh mất dữ liệu SRAM — pin có thể thay nóng ở trạng thái được cấp nguồn.

Câu hỏi 5: A16B-1212-0901 có thể sửa chữa được không hay cần phải thay thế?

Việc sửa chữa được cung cấp rộng rãi thông qua các chuyên gia sửa chữa PSU CNC của FANUC. Các điểm hỏng hóc thường gặp bao gồm tụ lọc đầu ra DC, các bộ phận của tầng chỉnh lưu và rơle trong bộ I/P. Một thiết bị được sửa chữa từ một chuyên gia đã được xác minh kiểm tra toàn tải trên bộ điều khiển FANUC 16/18 đang hoạt động là một giải pháp thay thế đáng tin cậy và tiết kiệm cho việc tìm nguồn cung ứng thay thế.
