| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |

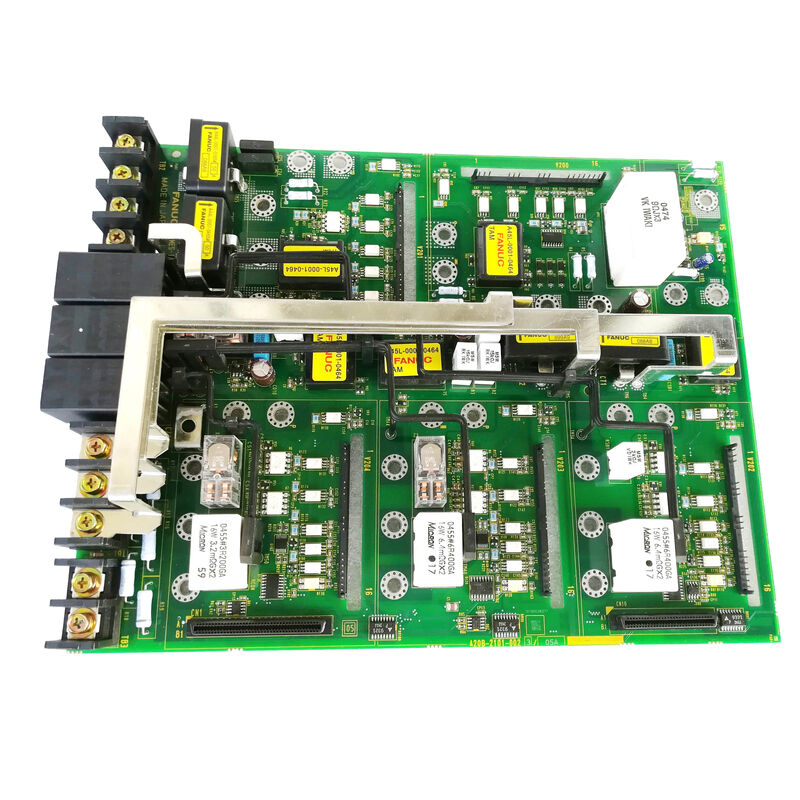

| Số mô hình | A20B-2101-0020 |
Dòng FANUC Beta-i SVM1 là một bộ khuếch đại servo trục duy nhất từ dòng truyền động Beta-i của FANUC. Trong khi dòng Alpha-i SVM2 cung cấp hai trục servo trong một mô-đun,SVM1 dành riêng một mô-đun cho một trục, một giải pháp hiệu quả hơn về chi phí cho máy móc nơi mà các ổ đĩa trục đơn được ưa thích hoặc nơi thay thế trục riêng lẻ là thực tế hơn.
SVM1 bao gồm một loạt các chỉ số dòng điện đầu ra trong gia đình sản phẩm A06B-6130:
| Mô hình | Lệnh số. | Lưu lượng cao nhất |
|---|---|---|
| SVM1-4i | A06B-6130-H001 | 4 Ap |
| SVM1-20i | A06B-6130-H002 | 20 Ap |
| SVM1-40i | A06B-6130-H003 | 40 Ap |
| SVM1-80i | A06B-6130-H004 | 80 Ap |
A20B-2101-0050 là PCB điều khiển phục vụ ba biến thể đầu tiên ️ 4i, 20i và 40i. 80i dòng cao hơn sử dụng PCB điều khiển riêng biệt A20B-2101-0051.
| Parameter | Giá trị |
|---|---|
| Tương thích | SVM1-4i, SVM1-20i, SVM1-40i |
| Số thứ tự | A06B-6130-H001 / H002 / H003 |
| Giao diện | FSSB (cáp quang) |
| Lưu lượng cao nhất | 4A / 20A / 40A (theo từng biến thể) |
| Phòng phanh động | Bao gồm |
| Nhập | 200 ̊240VAC |
| Vai trò của hội đồng quản trị | Bảng điều khiển PC |
Cả hai đều là PCB kiểm soát Beta-i SVM1 trong loạt A20B-2101:
A20B-2101-0050:Đối với SVM1-4i, SVM1-20i, SVM1-40i lượng điện lên đến đỉnh 40A. Các biến thể dòng điện thấp hơn sử dụng bảng điện A20B-2101-0090 và A20B-2101-0091 với thẻ điều khiển này.
A20B-2101-0051:Đối với SVM1-80i và SVM1-40HVi, các biến thể dòng đỉnh cao hơn và điện áp cao (400-480V) đòi hỏi quy mô phản hồi dòng và cấu hình ổ cổng khác nhau.
Hai bảng điều khiển này không thể thay thế nhau. Việc lắp A20B-2101-0051 trong SVM1-20i, hoặc A20B-2101-0050 trong SVM1-80i, tạo ra hành vi servo không chính xác.
SVM1-40i lỗi bảng điều khiển:Một bộ khuếch đại servo Beta-i SVM1-40i (A06B-6130-H003) phát triển báo động servo. Bảng điện kiểm tra chính xác. PCB điều khiển A20B-2101-0050 được xác định là lỗi.Thay thế phục hồi chức năng trục servo.
Sửa chữa máy quay đa trục:Một máy quay CNC sử dụng ba ổ đĩa SVM1-20i riêng biệt, một trên mỗi trục. Một ổ phát triển một báo động liên lạc FSSB liên tục. Bảng điều khiển A20B-2101-0050 trên ổ đĩa bị ảnh hưởng được thay thế.
Q1: A20B-2101-0050 có hỗ trợ điều khiển dòng HRV (High Response Vector) không?
Dòng Beta-i SVM1 với A20B-2101-0050 hỗ trợ điều khiển dòng HRV tiêu chuẩn. HRV3 hiệu suất cao hơn có sẵn trên biến thể A20B-2101-0051 (đối với SVM1-80i).và 40i ứng dụng, băng thông vòng lặp điều khiển được cung cấp bởi A20B-2101-0050 phù hợp với phạm vi hiệu suất của các ổ nhỏ hơn.
Câu 2: A20B-2101-0050 có thể thay thế A20B-2101-0051 trong SVM1-80i không?
Không. A20B-2101-0051 được chỉ định cho SVM1-80i, biến thể dòng cao hơn đòi hỏi quy mô phản hồi dòng khác nhau và giao diện ổ cổng khác với các thiết bị IGBT lớn hơn.Thiết lập A20B-2101-0050 trong SVM1-80i sẽ tạo ra điều chỉnh không chính xác, có thể dẫn đến báo động.
Câu 3: Thay A20B-2101-0050 có yêu cầu nhập lại tham số servo không?
Không. Các tham số servo (motor ID, loại mã hóa, lợi nhuận, giới hạn dòng chảy) được lưu trữ trong bộ nhớ tham số chính của CNC. Thay thế A20B-2101-0050 không ảnh hưởng đến các tham số được lưu trữ.Sau khi lắp đặt bảng thay thế, CNC tái thiết lập giao tiếp FSSB và áp dụng các thông số hiện có cho PCB điều khiển mới.
Q4: Bảng điện được ghép nối với A20B-2101-0050 trong mỗi biến thể SVM1 là gì?
Cả bảng điều khiển (A20B-2101-0050) và bảng điện phải được nguyên vẹn để ổ đĩa hoạt động.xác minh xem lỗi có nằm trong bảng điều khiển hoặc bảng điện trước khi thay thế chỉ một.
Q5: Các ổ SVM1 có thể được song song với dòng điện kết hợp cao hơn không?
FANUC SVM1 được thiết kế như là các bộ khuếch đại trục đơn độc lập.Đối với các yêu cầu về trục dòng cao vượt quá đỉnh 40A (miễn hạn của phạm vi A20B-2101-0050)., SVM1-80i (A20B-2101-0051) hoặc các mô-đun dòng Alpha-i là giải pháp thích hợp.
