FANUC A16B-3200-0490 | Bo mạch CPU chính — Bo mạch chủ CNC dòng 0i-B, Gia đình A16B-3200, PMC-SB7, Điều khiển đa trục, Kiến trúc mô-đun cắm, Nhật Bản

Tổng quan

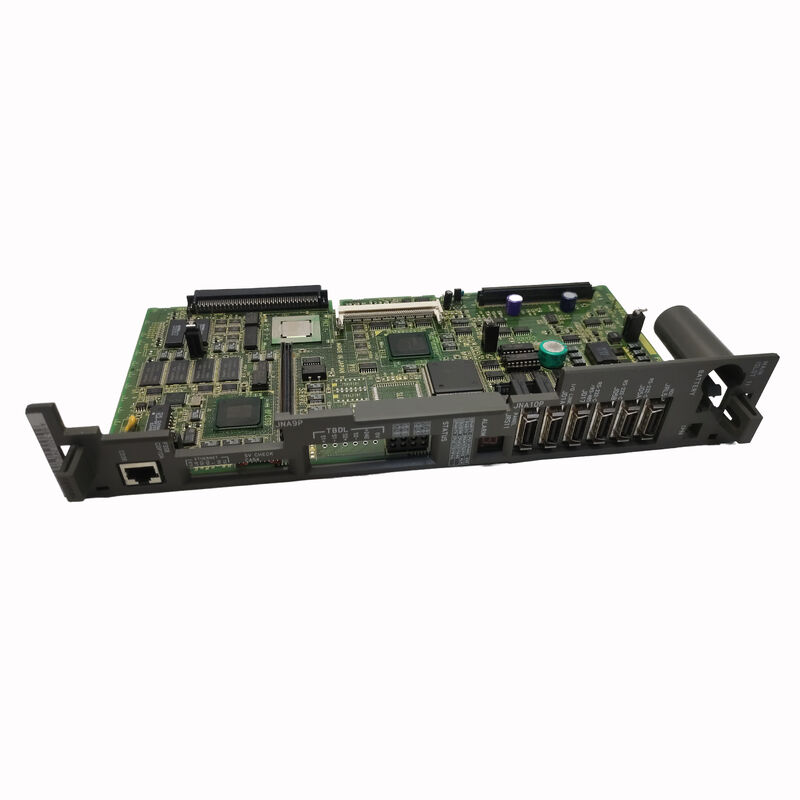

Bo mạch FANUC A16B-3200-0490 là bo mạch CPU chính — bo mạch chủ — cho hệ thống điều khiển CNC dòng i của FANUC. Trong kiến trúc vật lý của hệ thống CNC FANUC, đây là bo mạch trung tâm mà mọi thứ khác trong tủ điều khiển kết nối hoặc phụ thuộc vào.

Các bộ khuếch đại servo giao tiếp trở lại bo mạch này thông qua bus cáp quang FSSB. Bo mạch hiển thị (như A20B-3300-0091) cắm vào các khe trên bo mạch này. Chương trình thang máy PMC (chương trình PLC của máy) chạy trên bộ xử lý được gắn trên bo mạch này.

Các phím MDI của bảng điều khiển gửi tín hiệu của chúng đến bo mạch này. Nói tóm lại: A16B-3200-0490 là trung tâm thần kinh của CNC.

Hiểu về gia đình A16B-3200 đòi hỏi phải hiểu hệ thống mô-đun cắm của bo mạch.

Bo mạch A16B-3200-0490 chung, không có mô-đun SMD của nó, chứa bộ xử lý, các đầu nối backplane, các mạch cấp nguồn, mảng đèn LED chẩn đoán và phần cứng cố định.

Điều làm cho bo mạch trở nên đặc trưng cho một máy là bộ mô-đun SMD được cắm vào nó:

Mô-đun FROM (Flash ROM) lưu trữ phần mềm hệ thống CNC — hệ điều hành FANUC, firmware điều khiển chuyển động và bất kỳ tùy chọn phần mềm nào (tùy chọn đồ họa, tùy chọn DNC, biên dịch thang máy PMC, v.v.) được nhà sản xuất máy công cụ mua.

Nếu không có mô-đun FROM phù hợp, bo mạch sẽ không có hệ điều hành và không thể khởi động.

Mô-đun SRAM lưu trữ dữ liệu được sao lưu bằng pin thay đổi trong quá trình hoạt động của máy — các tham số CNC (giá trị độ rơ, độ lợi servo, giới hạn trục, tốc độ ăn dao), chương trình chi tiết, bảng bù dao, dữ liệu PMC và bù tọa độ làm việc.

SRAM là bộ lưu trữ dữ liệu có giá trị nhất trong máy vì nó chứa dữ liệu cấu hình và thiết lập sản xuất tích lũy giúp máy hoạt động chính xác. Tuổi thọ pin SRAM thường là 2–5 năm.

Mô-đun DRAM cung cấp bộ nhớ làm việc để thực thi chương trình — không gian làm việc hoạt động của CNC trong quá trình vận hành.

Thông số kỹ thuật chính

Gia đình A16B-3200 — Các biến thể bo mạch và thế hệ của chúng

Dòng A16B-3200 trải dài nhiều thế hệ CNC FANUC, với mỗi thế hệ và dòng phụ có hậu tố bốn chữ số cuối cùng cụ thể.

Số -0490 đặt bo mạch này vào thế hệ 0i-B, có liên quan chặt chẽ đến -0491 (được xác nhận là bo mạch chủ 0i-TB chạy PMC-SB7). Cả -0490 và -0491 đều thuộc cùng một thế hệ thiết kế — chúng chia sẻ kiến trúc cơ bản giống nhau, chấp nhận cùng loại mô-đun SMD và chạy logic thang máy PMC-SB7.

Các thế hệ trước trong gia đình A16B-3200 (như -0190 cho dòng 16C, -0090 cho 16B) có cơ chế tương tự nhưng không tương thích phần mềm.

Mô-đun SMD từ bo mạch 16C không thể chạy trên bo mạch 0i-B và ngược lại. Việc xác minh số hiệu bộ phận với máy cụ thể và dòng CNC là cần thiết trước khi đặt hàng bất kỳ biến thể A16B-3200 nào.

Tại sao bo mạch CPU chính bị lỗi — Và cách nhận biết nó đã bị lỗi

Lỗi bo mạch CPU chính là một trong những chế độ lỗi ít phổ biến hơn trong hệ thống CNC FANUC — chúng được đánh giá có tuổi thọ cao, và hầu hết các máy gặp nhiều lỗi bo mạch ổ đĩa trục chính, bo mạch servo và nguồn điện trước khi bo mạch chính bị lỗi.

Khi bo mạch chính bị lỗi, các triệu chứng thường rõ ràng:

Không khởi động được hoàn toàn: CNC bật nguồn, quạt làm mát chạy, bộ khuếch đại servo khởi tạo, nhưng màn hình bảng điều khiển vẫn trống và không thể di chuyển trục.

Hệ thống điều khiển có vẻ như bị chết.

Triệu chứng này cũng xảy ra với lỗi mô-đun FROM hoặc lỗi pin SRAM, vì vậy việc chẩn đoán có hệ thống là rất quan trọng.

Lỗi điều khiển không liên tục: Các báo động ngẫu nhiên xuất hiện ở các khoảng thời gian không thể đoán trước, đặc biệt là những báo động biến mất sau khi khởi động lại nguồn, có thể cho thấy một thành phần biên trên bo mạch chính — điển hình là một tụ điện điện phân sắp hỏng hoặc một IC bị căng nhiệt ở giới hạn thông số hoạt động của nó.

Báo động pin SRAM kèm mất dữ liệu: Nếu pin SRAM hết và dữ liệu bị mất, bo mạch không bị lỗi — nhưng mô-đun SRAM và pin cần được thay thế và dữ liệu phải được tải lại từ bản sao lưu.

Đây là trường hợp phổ biến nhất bị nhầm lẫn với lỗi bo mạch.

Lỗi sau một sự kiện cụ thể: Sét đánh, tăng điện áp đột ngột hoặc sự kiện quá dòng lớn trong tủ điện của máy có thể làm hỏng bo mạch chính không thể sửa chữa được.

Trong những trường hợp này, lỗi bo mạch là chắc chắn và thay thế mà không sửa chữa là con đường phù hợp.

Thay thế A16B-3200-0490 — Những gì cần chuẩn bị

Việc thay thế bo mạch chủ là một sự kiện bảo trì quan trọng — nó ảnh hưởng đến dữ liệu và cấu hình quan trọng nhất trong máy. Những điều sau đây phải được chuẩn bị trước khi thay thế bo mạch:

Tất cả các tham số CNC được sao lưu vào nguồn bên ngoài (thẻ nhớ, RS-232, Ethernet nếu có).

Chương trình thang máy PMC được sao lưu riêng.

Tất cả các chương trình chi tiết được sao lưu. Dữ liệu bù dao và bù làm việc được ghi lại hoặc sao lưu. Xác định mô-đun SRAM và FROM (số hiệu mô-đun, phiên bản firmware trong FROM).

Khi lắp đặt bo mạch thay thế: chuyển các mô-đun FROM và SRAM gốc từ bo mạch cũ sang bo mạch mới (nếu các mô-đun còn hoạt động).

Nếu mô-đun FROM bị lỗi (ngăn khởi động), cần có mô-đun FROM mới được tải với phần mềm hệ thống phù hợp từ nhà sản xuất máy công cụ hoặc dịch vụ FANUC.

Tải lại tất cả các tham số từ bản sao lưu sau khi khởi động. Xác minh chuyển động trục, hoạt động trục chính và chức năng PMC trước khi đưa máy trở lại sản xuất.

Câu hỏi thường gặp

Q1: Có thể chuyển mô-đun SRAM từ bo mạch bị lỗi sang A16B-3200-0490 thay thế để khôi phục tất cả dữ liệu máy không?

Có, nếu bản thân mô-đun SRAM không bị hỏng. Nếu bo mạch gốc bị lỗi do lỗi cục bộ (bộ xử lý bị lỗi, bộ phận cấp nguồn bị hỏng) trong khi mô-đun SRAM vẫn còn nguyên vẹn về điện, việc chuyển SRAM sang bo mạch thay thế sẽ khôi phục tất cả các tham số, chương trình chi tiết, bù trừ và dữ liệu PMC chỉ trong một bước.

Bật nguồn bo mạch thay thế với các mô-đun SRAM và FROM đã chuyển, và máy sẽ khởi động với cấu hình ban đầu.

Nếu pin SRAM đã hết trước hoặc trong khi bo mạch bị lỗi, dữ liệu có thể đã bị mất — khi đó bản sao lưu trở nên cần thiết.

Q2: CNC hiển thị "SYSTEM ALARM 911" hoặc "920" sau khi thay thế bo mạch. Chúng có ý nghĩa gì?

Báo động 911 (lỗi chẵn lẻ DRAM) và 920 (lỗi chẵn lẻ SRAM) cho biết lỗi bộ nhớ.

Sau khi thay thế bo mạch chủ, chúng thường xuất hiện nếu: mô-đun DRAM không được cắm chặt vào khe của nó (cắm lại chắc chắn); pin của mô-đun SRAM đã hết và dữ liệu bị hỏng (thay pin, tải lại từ bản sao lưu); hoặc có lỗi phần cứng mô-đun DRAM/SRAM thực sự (kiểm tra bằng mô-đun tốt đã biết).

Các báo động này không nhất thiết chỉ ra bo mạch thay thế bị lỗi — chúng chỉ ra một vấn đề hệ thống bộ nhớ thường được giải quyết bằng cách cắm mô-đun đúng cách và tải lại dữ liệu.

Q3: A16B-3200-0490 có thể điều khiển bao nhiêu trục, và điều này được xác định bởi bo mạch hay bởi phần mềm?

Bo mạch vật lý cung cấp các kết nối backplane cho các mô-đun điều khiển trục, nhưng số lượng trục được kích hoạt được xác định bởi đăng ký tùy chọn phần mềm trong mô-đun FROM — không phải bởi phần cứng của bo mạch.

Một A16B-3200-0490 với tùy chọn trục phù hợp được đăng ký có thể điều khiển tối đa số trục được hỗ trợ bởi thế hệ CNC đó (thường là 4 trục cho dòng 0i).

Thêm một trục vào máy hiện có yêu cầu kích hoạt tùy chọn mở rộng trục trong phần mềm hệ thống, không phải thay thế bo mạch chủ.

Q4: A16B-3200-0490 có thể sửa chữa ở cấp độ bo mạch không, hay chỉ có thể thay thế hoàn toàn?

Việc sửa chữa cấp độ bo mạch có thể thực hiện được thông qua các trung tâm sửa chữa chuyên dụng của FANUC. Các hạng mục sửa chữa phổ biến trên bo mạch chủ A16B-3200 bao gồm: thay thế tụ điện điện phân (lỗi liên quan đến tuổi thọ phổ biến nhất), thay thế các IC riêng lẻ bị hỏng do ESD hoặc tăng điện áp, sửa chữa giá đỡ pin và phục hồi đầu nối.

Việc sửa chữa có hiệu quả về chi phí khi lỗi bo mạch là lỗi thành phần cục bộ chứ không phải lỗi PCB tổng quát (vết cháy, lớp nền bị nứt) do sự kiện điện nghiêm trọng.

Một trung tâm sửa chữa uy tín sẽ kiểm tra bo mạch trên thiết bị thử nghiệm FANUC sau khi sửa chữa, xác nhận chức năng đầy đủ trước khi trả lại.

Q5: Pin SRAM trên bo mạch chủ là gì, và nên thay thế nó bao lâu một lần?

Pin SRAM là một cell lithium (thường là pin cúc áo 3V hoặc pin AA lithium, tùy thuộc vào cấu hình giá đỡ pin trên biến thể bo mạch cụ thể) duy trì nguồn cho mô-đun SRAM khi máy tắt nguồn, bảo quản tất cả dữ liệu đã lưu.

FANUC quy định khoảng thời gian thay thế khoảng 1 năm, mặc dù trên thực tế nhiều pin có tuổi thọ 2–5 năm ở nhiệt độ phòng trước khi điện áp giảm xuống dưới mức duy trì tối thiểu của SRAM.

CNC sẽ tạo ra cảnh báo pin yếu (thường là ALM 7001 hoặc tương tự) khi điện áp giảm xuống dưới ngưỡng cảnh báo — cảnh báo này nên được xử lý ngay lập tức, vì dữ liệu sẽ bị mất khi pin về 0.

Việc thay pin nên được thực hiện khi máy đang bật nguồn (để SRAM nhận nguồn trực tiếp trong quá trình thay thế) để ngăn mất dữ liệu trong quá trình thực hiện.
