| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-1001-0120 |
Số phần:A20B-1001-0120
Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)
Loại sản phẩm:PCB điều khiển ổ xoắn ốc AC kỹ thuật số
Dòng bảng:A20B-1001
Dòng ổ đĩa tương thích:A06B-6055-Hxxx (FANUC AC Spindle Servo Units, 6055 series)

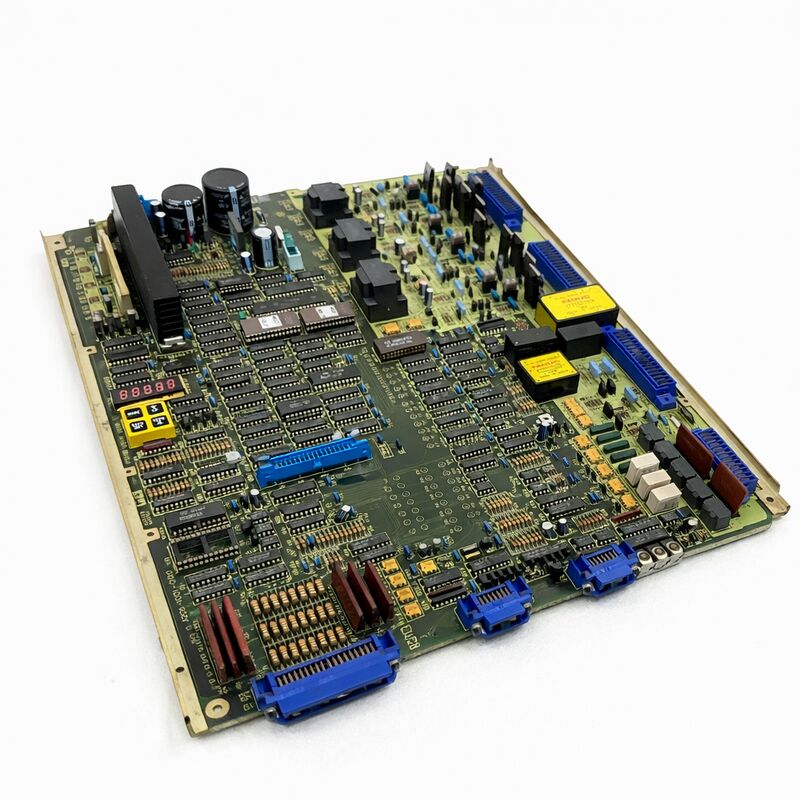

A20B-1001-0120 là PCB điều khiển kỹ thuật số được lắp đặt bên trong các đơn vị A06B-6055 của FANUC.Nó nằm ở đầu cấu trúc bên trong của ổ thẻ điều khiển điều khiển tất cả mọi thứ ổ spindle làm.
Đây là thế hệ đầu tiên của ổ đĩa trục kỹ thuật số của FANUC: loạt 6055 thay thế các ổ đĩa analog 6044 và 6052 trước đó,mang lại điều khiển tốc độ vòng kín kỹ thuật số và tham số trục có thể lập trình cho trục máy công cụ lần đầu tiên trong dòng sản phẩm này.
Những gì kỹ thuật số có nghĩa ở đây là chính xác và quan trọng.
Các động cơ trục tương tự trước 6055 nhận được điện áp DC biến từ CNC. Điện áp cao hơn chỉ huy tốc độ trục cao hơn.Điều chỉnh tốc độ đã đạt được thông qua một vòng lặp phản hồi tachometer tương tự.
Động cơ kỹ thuật số 6055 thay thế điều này bằng một hệ thống phản hồi mã hóa kỹ thuật số: tốc độ của động cơ trục được đo bằng một mã hóa xung,và A20B-1001-0120 so sánh số lượng bộ mã hóa với lệnh tốc độ trong một vòng lặp kỹ thuật số chạy ở tần số cao.
Kết quả là điều chỉnh tốc độ chặt chẽ hơn, mô-men xoắn tốt hơn ở tốc độ thấp và các đường tăng tốc/giảm tốc có thể lập trình được - không có trong số đó có sẵn trong thế hệ tương tự.
The A06B-6055 drive units are recognisable by their anodized metal frame construction — the last generation of FANUC spindle drives to use that format before the later 6059 and 6060 series moved to different packaging.
Các động cơ này bao gồm động cơ trục từ 3kW ở đầu nhỏ nhất đến 30kW ở đầu phạm vi,làm cho A20B-1001-0120 trở thành một trong những PCB ổ trục được sử dụng rộng rãi nhất trong lịch sử sản phẩm FANUC.
Các đơn vị truyền động được tìm thấy trong một loạt các máy trên toàn thị trường trung tâm gia công và xoay.
| Parameter | Giá trị |
|---|---|
| Số phần | A20B-1001-0120 |
| Nhà sản xuất | Tập đoàn FANUC |
| Loại sản phẩm | PCB điều khiển ổ xoắn ốc AC kỹ thuật số |
| Dòng ổ đĩa | A06B-6055 (Đơn vị AC Spindle Servo) |
| Khả năng bảo vệ động cơ | Động cơ xoắn ốc xoắn 3 kW 30 kW AC |
| Điện áp đầu vào | 200-240V AC (được chọn bằng công tắc) |
| Kích thước | 165 × 130 × 40 mm |
| Trọng lượng | Khoảng 1,2 kg |
| Làm mát | Máy quạt hoặc tản nhiệt |
| Nhiệt độ hoạt động | 0 ️ 45°C |
| Nhiệt độ lưu trữ | -20 60°C |
| Tài liệu tham khảo | B-53425E |
| Các báo động phổ biến | AL-02, AL-12, AL-17 |
| Phiên bản bảng | /10E, /16F, /19F, khác |
| Tình trạng | Được ngừng bởi nhà sản xuất |
A20B-1001-0120 mang các con chip phần mềm có ổ cắm đặc biệt cho loại động cơ, cấu hình trục và thông số máy của ổ đĩa.Các chip này bao gồm các thiết bị EPROM (có chứa phần mềm điều khiển trục) và một thiết bị NVRAM (được lưu trữ các thông số được học và dữ liệu định hướng của ổ đĩa).
Đây là khía cạnh quan trọng nhất trong quá trình thay thế hội đồng quản trị.
Khi thay thế bảng này, các chip phần mềm phải được chuyển từ bảng ban đầu sang bảng thay thế trước khi lắp đặt.
Nếu một bảng thay thế trần được cài đặt mà không có chip phần mềm gốc, ổ có thể không khởi động, chạy trục với tốc độ không chính xác hoặc tạo mã báo động ngay lập tức khi khởi động.Chip NVRAM mang theo góc định hướng học được và các dữ liệu thời gian chạy khác nếu nó được chuyển thành công, trục có thể sẽ khởi động lại mà không cần phải tái sử dụng hoàn toàn.
Nếu NVRAM đã mất dữ liệu của nó (do pin bị hỏng hoặc bản thân chip bị hỏng), định hướng trục sẽ cần phải được học lại.
Chip DAC, có mặt trên một số phiên bản của bảng, cung cấp chuyển đổi từ kỹ thuật số sang analog cho tham chiếu tốc độ.
Nếu bảng gốc có chip DAC, nó phải được xác định và chuyển. Để lại ổ cắm chip DAC trống trong phiên bản bảng yêu cầu nó sẽ gây ra hành vi tốc độ trục không chính xác.
Máy A20B-1001-0120 mang theo một công tắc chọn điện áp cho đầu vào AC 200V hoặc 230V. Công tắc này phải được đặt ở vị trí chính xác cho điện áp cung cấp của máy trước khi động cơ được bật.Sử dụng cài đặt 200V trên một nguồn cung cấp 230V hoặc ngược lại gây ra hoạt động ổ đĩa không chính xác và có thể làm hỏng các thành phần điện của ổ đĩa.
Trước khi tháo bảng gốc, chụp ảnh hoặc ghi lại vị trí của công tắc điện áp.
Ứng dụng 6055 sử dụng màn hình LED 7 phân đoạn trên A20B-1001-0120 để truyền thông mã báo động.
Q1: Động cơ trục 6055 cho thấy AL-02 khi khởi động. Bộ mã hóa động cơ đã được xác nhận tốt bằng kiểm tra kháng cự. Có phải lỗi là A20B-1001-0120?
AL-02 với một bộ mã hóa xác nhận là đáng ngờ nhưng không kết luận về một lỗi bảng.Ngoài ra kiểm tra cáp mã hóa cho sự liên tục gián đoạn một kiểm tra kháng có thể bỏ lỡ một đoạn cắt tóc trong cáp chỉ mở dưới uốn cong.
Kiểm tra các chân kết nối bộ mã hóa tại ổ cắm của ổ đĩa để liên lạc hoặc ăn mòn kém.
Nếu cáp và đầu nối được xác nhận là tốt và báo động vẫn còn, mạch phản hồi điều khiển tốc độ của bảng có thể đã thất bại và A20B-1001-0120 cần thay thế.
Q2: Một bảng thay thế A20B-1001-0120 đã đến. Các chip phần mềm chưa được chuyển giao. Có thể bật ổ đĩa một thời gian ngắn để kiểm tra bảng mới trước khi chuyển chip?
Không, việc cung cấp năng lượng cho ổ đĩa bằng một bảng không cấu hình sẽ gây ra mã báo động ngay lập tức hoặc hành vi không chính xác của trục.Trong một số trường hợp nó có thể làm hỏng trạng thái hoạt động của ổ đĩa theo cách mà phức tạp sau đó cho phép.
Luôn hoàn thành việc chuyển chip trước khi áp dụng năng lượng. chuyển chip EPROM, chuyển NVRAM, thiết lập công tắc điện áp, phù hợp vị trí jumper với bảng gốc,sau đó nguồn vào.
Q3: Đòi trục chạy với tốc độ không chính xác sau khi A20B-1001-0120 được thay thế và tất cả các chip đã được chuyển.
Tốc độ không chính xác với chip được chuyển thường có nghĩa là chip DAC không có mặt trên bảng gốc hoặc không được chuyển.Kiểm tra các bảng gốc cho một ổ cắm chip DAC nếu ổ cắm đã được lấp đầy, kiểm tra chip DAC được cài đặt chính xác trong bảng thay thế.
Nếu cả hai được xác nhận chính xác,kiểm tra các thiết lập jumper trên bảng thay thế so với ban đầu một jumper không phù hợp có thể thay đổi tốc độ quy mô.
Q4: Chip NVRAM đã bị lỗi trên bảng gốc (pin chết). Có thể định hướng đúng trục trục sau khi thay thế nếu dữ liệu NVRAM bị mất không?
Có. định hướng trục có thể được thiết lập lại sau khi thất bại NVRAM. Hệ thống định hướng của ổ đĩa 6055 sử dụng tín hiệu quay một lần từ bộ mã hóa trục để tìm điểm tham chiếu của nó.
Sau khi xóa tất cả các thông số liên quan đến định hướng có thể bị hỏng, thực hiện thủ tục thiết lập định hướng từ hướng dẫn bảo trì FANUC B-53425E.Quy trình này ra lệnh cho trục tìm kiếm và khóa trên vị trí định hướng.
Chip NVRAM mới trên bảng thay thế sẽ lưu trữ vị trí được học sau khi cài đặt hoàn thành.
Q5: Động cơ 6055 và bảng A20B-1001-0120 đã ngừng sản xuất. Có thể thay thế bằng một động cơ trục thế hệ sau không?
Nó là khả thi về mặt kỹ thuật trong nhiều trường hợp.Các ổ trục 6059 và 6060 series (đã kế nhiệm 6055) sử dụng một giao diện điều khiển khác nhau họ là ổ trục hàng loạt thay vì ổ lệnh tốc độ tương tự.
Nâng cấp từ 6055 sang ổ trục hàng loạt đòi hỏi một bộ điều khiển CNC hỗ trợ giao diện trục hàng loạt, cấu hình lại tham số trên CNC và dây khác nhau.
Đối với máy mà bộ điều khiển CNC có thể hỗ trợ một trục hàng loạt, con đường nâng cấp này kéo dài tuổi thọ của máy đáng kể.
Đối với bộ điều khiển CNC chỉ hỗ trợ giao diện tốc độ tương tự, 6055 phải được duy trì.
