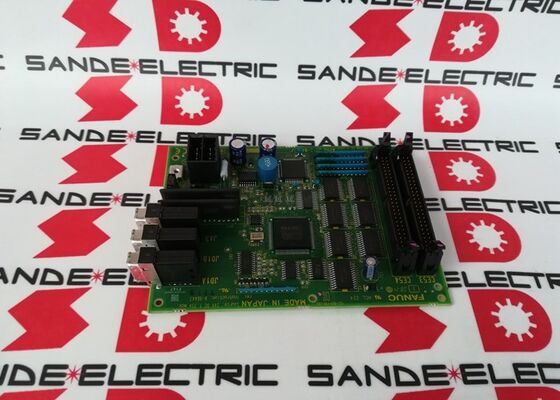

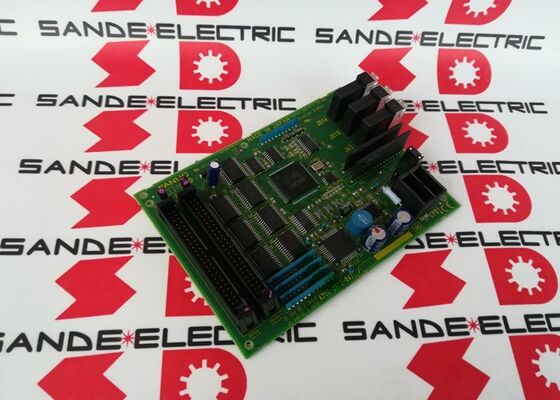

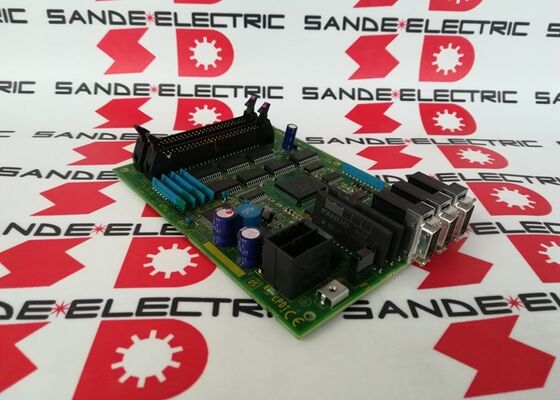

New Fanuc A20B-2002-0470 bảng mạch A20B-2002-0470 A20B20020470 A2OB-2OO2-O47O

A20B-2002-0470∙ FANUC Panel Connection Unit I/O PCB ∙ 72DI / 56DO / CNC Operator Interface / A20B-2002 Series

Đơn vị kết nối bảng điều khiển

A20B-2002-0470 là PCB I/O cho đơn vị kết nối bảng điều khiển CNC.Bảng này nằm ở giao diện giữa logic thang PMC của CNC và phần cứng bảng điều khiển kết nối tất cả các công tắc, phím, đầu vào bánh tay, đèn chỉ số và tín hiệu tình trạng tạo thành giao diện của người vận hành máy.

Trong kiến trúc FANUC CNC, đơn vị kết nối bảng điều khiển:

Kết nối với CNC thông qua I / O Link:Đơn vị kết nối giao tiếp với PMC của CNC thông qua bus nối tiếp I/O Link,truyền trạng thái đầu vào từ tất cả 72 tín hiệu đầu vào và nhận lệnh đầu ra cho tất cả 56 tín hiệu đầu ra trong mỗi chu kỳ quét PMC.

Kết nối với phần cứng bảng điều khiển:Các kết nối đầu cuối của đơn vị chấp nhận dây điện trường từ bảng điều khiển vật lý của người vận hành và màn hình LED mà người vận hành tương tác với.

Cung cấp cách điện:Các mạch đầu vào dựa trên optocoupler của bảng cô lập điện áp dây điện bảng điều khiển từ logic nội bộ của CNC ngăn chặn lỗi dây điện trường làm hỏng các thiết bị điện tử CNC.

Các thông số kỹ thuật chính

72 đầu vào và 56 đầu ra Set tín hiệu bảng điều khiển

Bộ bổ sung 72/56 DI/DO của A20B-2002-0470 phản ánh các yêu cầu tín hiệu của bảng điều khiển CNC được trang bị đầy đủ:

72 đầu vào kỹ thuật số từ bảng điều khiển:Các liên lạc chọn chế độ (JOG, MDI, AUTO, EDIT, REF), các giai đoạn chuyển đổi chuyển đổi tốc độ cấp (mỗi vị trí là một đầu vào riêng biệt), các giai đoạn chuyển đổi tốc độ trục, nút bắt đầu chu kỳ, nút giữ cấp,liên lạc dây chuyền dừng khẩn cấp, bàn tay MPG trục chọn liên lạc, bàn tay chọn phóng đại, bảo vệ bộ nhớ nút khóa, tùy chọn nút dừng, đơn khối công tắc, khô chạy công tắc, máy khóa, khóa trục Z,phím chức năng cụ thể của máy, và báo hiệu báo động.

56 đầu ra kỹ thuật số cho bảng điều khiển:Đèn chỉ chế độ hoạt động (chứng minh chế độ hoạt động hiện tại), chỉ số hoạt động chu kỳ, chỉ số hoạt động giữ nguồn cấp, chỉ số báo động, chỉ số chạy trục, chỉ số sẵn sàng máy, chỉ số bảo vệ chương trình,và tất cả các đèn bảng khác, đèn LED hoặc trình điều khiển chuông cung cấp phản hồi trực quan hoặc âm thanh cho người vận hành.

Các kịch bản ứng dụng

lỗi I/O bảng điều khiển CNC:Máy CNC FANUC phát triển các lỗi phản ứng bảng điều khiển gián đoạn chọn chế độ ngừng hoạt động, đèn chỉ số cư xử không ổn định hoặc bắt đầu chu kỳ không còn phản ứng.A20B-2002-0470 được xác định là lỗi. thay thế bảng phục hồi đầy đủ chức năng bảng.

Cải tạo bảng điều khiển:Một trung tâm gia công CNC trải qua một cuộc cải tạo toàn diện hệ thống điều khiển.A20B-2002-0470 được thay thế để khôi phục độ tin cậy của đơn vị kết nối bảng điều khiển cùng với các đổi mới bảng điều khiển khác.

Câu hỏi thường gặp

Q1: A20B-2002-0470 có thể phục vụ như một bảng I / O máy tính ngoài kết nối bảng điều khiển?

A20B-2002-0470 được mô tả cụ thể là một "PCB I / O của đơn vị kết nối bảng điều khiển" - phân bổ tín hiệu của nó (72/56) phù hợp với tín hiệu bảng điều khiển.khóa trục), các bảng I / O máy riêng biệt (chẳng hạn như loại A16B-2203-0110 C7 cho các hệ thống thời gian 0-C) được sử dụng.Đơn vị kết nối bảng điều khiển và bảng I / O máy thường kết nối với các địa chỉ nút I / O Link khác nhau trong cấu hình PMC của CNC.

Câu 2: Việc thay thế A20B-2002-0470 có ảnh hưởng đến chương trình PMC không?

Không. Chương trình PMC xử lý tín hiệu của bảng bằng địa chỉ I / O Link chứ không phải bằng danh tính bảng.Thay thế A20B-2002-0470 bằng một thay thế cấu hình giống hệt nhau tại cùng một địa chỉ I / O Link khôi phục tất cả các giao tiếp bảng điều khiển mà không có bất kỳ thay đổi chương trình PMC.

Q3: Điều gì sẽ xảy ra với CNC khi A20B-2002-0470 thất bại?

Khi bảng kết nối bảng điều khiển bị hỏng, PMC mất liên lạc với tất cả các tín hiệu bảng điều khiển. CNC tạo báo động I / O Link chỉ đến địa chỉ của đơn vị kết nối bảng điều khiển.Chuyển đổi bảng điều khiển không còn phản ứng khởi động chu kỳMáy không thể hoạt động từ bảng điều khiển cho đến khi bảng thay thế.

Q4: A20B-2002-0470 có đặc biệt cho một thế hệ CNC FANUC cụ thể không?

Gia đình bảng kết nối bảng điều khiển A20B-2002 bao gồm nhiều thế hệ FANUC CNC sử dụng các đơn vị bảng điều khiển được kết nối I / O Link.Xác nhận từ tài liệu dây của máy cụ thể mà máy CNC và mô hình điều khiển A20B-2002-0470 được cài đặt trongKhả năng 72/56 DI / DO được kết hợp với số tín hiệu của bảng điều khiển.

Q5: Sự khác biệt giữa 72/56 A20B-2002-0470 và một bảng I / O lớn hơn như 96/64 A16B-2203-0881 là gì?

A16B-2203-0881 (96/64 DI / DO) là một bảng I / O máy kết nối PMC với các thiết bị trường cơ học của máy ‡ công tắc giới hạn, điện cực, cảm biến trên toàn bộ máy.A20B-2002-0470 (72/56) là một đơn vị kết nối bảng điều khiển của nhà điều khiển đặc biệt cho các công tắc của bảng điều khiểnCác địa chỉ I / O Link khác nhau, các kết nối dây khác nhau, các vai trò chức năng khác nhau, chúng bổ sung lẫn nhau trong cùng một hệ thống CNC.
