Bảng mạch CNC
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-2002-0520 |

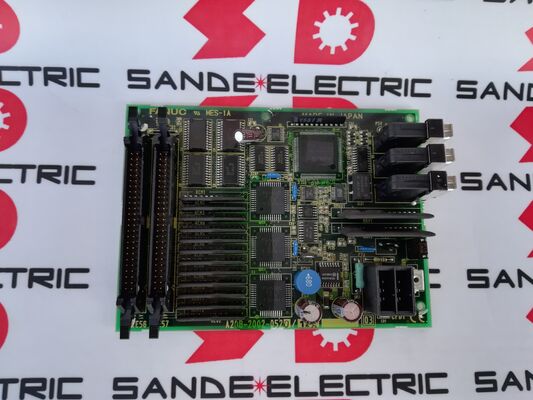

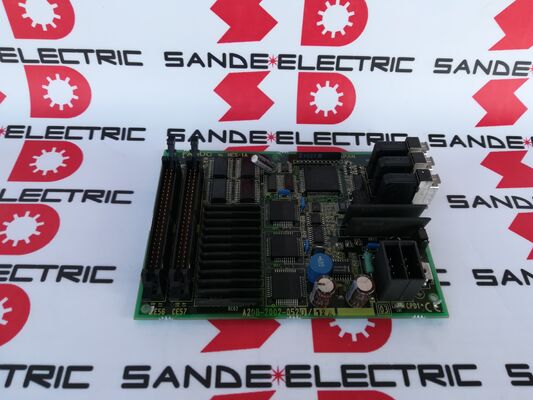

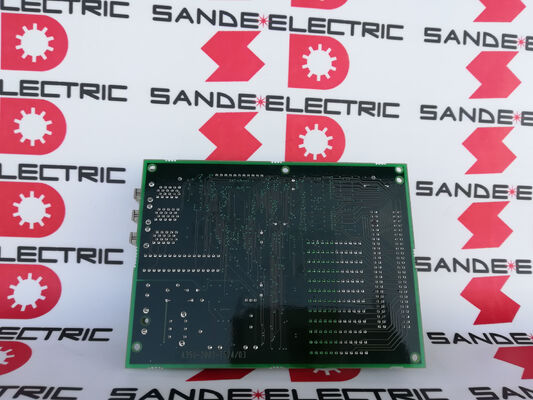

Mỗi máy CNC đều có bảng điều khiển - giao diện phần cứng giữa người vận hành máy và CNC. Bảng điều khiển mang theo:
Đầu vào (DI = 48):Các nút bấm (khởi động chu kỳ, giữ nguyên liệu, dừng khẩn cấp), công tắc chọn chế độ (tự động, MDI, chạy bộ, tay cầm), công tắc quay ghi đè (tốc độ tiến dao, tốc độ nhanh, tốc độ trục xoay), các nút định hướng chạy bộ trục và các phím dành riêng cho chức năng được chỉ định bởi nhà chế tạo máy công cụ.
Đầu ra (DO = 32):Đèn chỉ báo trên bảng điều khiển, đèn trạng thái vận hành (bật trục chính, bật chất làm mát, hoạt động giữ nguyên liệu, chỉ báo cảnh báo), đèn phản hồi chế độ và bất kỳ tín hiệu trạng thái máy nào khác được dẫn đến các chỉ báo hiển thị trên trạm vận hành.
A20B-2002-0520 đọc tất cả 48 đầu vào công tắc và điều khiển đồng thời tất cả 32 đầu ra đèn/chỉ báo, tạo thành giao diện điện hoàn chỉnh giữa các bộ điều khiển vật lý của người vận hành và logic bậc thang PMC của CNC.
| tham số | Giá trị |
|---|---|
| Đầu vào kỹ thuật số | 48 |
| Đầu ra kỹ thuật số | 32 |
| Giao diện MPG | Đúng |
| Tương thích | FANUC Dòng 16i, 18i |
| Loại bảng | Bảng điều khiển I/O |
| Loạt | A20B-2002 |
Biến thể 0521 là phiên bản không có giao diện MPG. Cả hai bo mạch đều cung cấp cùng công suất 48 DI / 32 DO I/O cho bảng vận hành. Sự khác biệt là một tính năng:
A20B-2002-0520:PCB đầy đủ hơn - bao gồm đầu nối MPG và mạch giao diện liên quan của nó. Bảng chính xác dành cho bảng vận hành nơi tay quay điện tử kết nối với máy CNC.
A20B-2002-0521:Ít dân cư hơn - phần kết nối MPG không có. Được sử dụng khi không có MPG nào được lắp vào bảng vận hành của máy hoặc khi MPG kết nối thông qua một giao diện riêng thay vì qua bảng I/O của bảng vận hành.
Việc lắp A20B-2002-0521 vào máy sử dụng MPG sẽ khiến tay quay không hoạt động - tín hiệu MPG không có giao diện để kết nối. Luôn xác minh biến thể nào được cài đặt trước khi yêu cầu thay thế.
Lỗi bảng điều khiển trên Series 18i:Một trung tâm gia công có bộ điều khiển FANUC 18i có hoạt động thất thường trên bảng điều khiển — một số nút bấm không phản hồi, một số đèn báo không sáng như mong đợi. Bảng điều khiển A20B-2002-0520 được xác định là nguồn lỗi. Việc thay thế sẽ khôi phục toàn bộ chức năng I/O của bảng vận hành.
MPG không hoạt động sau khi bảo trì:Sau khi bảo trì trên bảng điều khiển, tay quay điện tử sẽ ngừng hoạt động. Điều tra xác nhận đầu nối MPG trên A20B-2002-0520 đã bị hỏng. Thay thế bo mạch sẽ khôi phục hoạt động của MPG.
Nâng cấp máy:Bảng điều khiển cũ hơn với I/O hạn chế được nâng cấp với thiết kế bảng mới yêu cầu 48 DI và 32 DO. A20B-2002-0520 cung cấp số lượng I/O chính xác với sự hỗ trợ MPG cho bảng nâng cấp.
Câu hỏi 1: A20B-2002-0520 kết nối với hệ thống CNC FANUC như thế nào?
A20B-2002-0520 kết nối với FANUC CNC thông qua Liên kết I/O tốc độ cao - giao diện truyền thông nối tiếp mang tất cả dữ liệu đầu vào và đầu ra của bảng điều khiển giữa bo mạch và PMC của CNC. Cáp Liên kết I/O kết nối từ đầu nối Liên kết I/O của bo mạch với kênh Liên kết I/O của CNC. Logic bậc thang PMC của CNC xử lý 48 đầu vào và 32 đầu ra thông qua các địa chỉ được chỉ định của Liên kết I/O.
Câu hỏi 2: Có thể sử dụng A20B-2002-0520 với bộ điều khiển Series 16i-B hoặc 18i-B chứ không chỉ 16i-A không?
A20B-2002-0520 được xác nhận để sử dụng trên dòng CNC FANUC i-series bao gồm các biến thể Series 16i và 18i. Bo mạch giao tiếp thông qua giao thức Liên kết I/O nhất quán giữa các thế hệ CNC dòng i. Xác nhận địa chỉ Liên kết I/O từ các tham số cấu hình I/O của CNC để đảm bảo đầu vào và đầu ra của bo mạch được ánh xạ chính xác trong PMC.
Câu hỏi 3: Điều gì xảy ra nếu cần nhiều hơn 48 đầu vào hoặc 32 đầu ra cho bảng vận hành?
Công suất 48 DI / 32 DO của một chiếc A20B-2002-0520 bao gồm hầu hết các cấu hình bảng điều khiển máy công cụ tiêu chuẩn. Đối với bảng vận hành lớn hơn yêu cầu nhiều hơn 48 đầu vào hoặc 32 đầu ra, có thể thêm bảng I/O thứ hai vào hệ thống — Liên kết I/O hỗ trợ nhiều bảng theo cấu hình chuỗi nối tiếp. Mỗi bo mạch bổ sung sẽ thêm số lượng DI/DO của riêng nó vào tổng số I/O của bảng vận hành có sẵn của hệ thống.
Câu hỏi 4: MPG trên A20B-2002-0520 có hỗ trợ nhiều tay quay không?
Giao diện MPG của bảng điều khiển I/O của bảng điều khiển FANUC thường hỗ trợ kết nối đồng thời cho tối đa ba bộ MPG (Bộ tạo xung thủ công) - cho phép kết nối ba tay quay riêng biệt với một bảng. Điều này rất hữu ích cho các máy công cụ lớn nơi bánh đà được đặt ở nhiều trạm hoặc trục vận hành. MPG hoạt động được chọn thông qua cài đặt chế độ của CNC hoặc bằng công tắc bảng điều khiển.
Câu hỏi 5: Cần sao lưu những gì trước khi thay thế A20B-2002-0520?
A20B-2002-0520 không lưu trữ các tham số CNC - đây là bảng giao diện I/O thuần túy. Không cần sao lưu cụ thể trước khi thay thế bảng này. Tuy nhiên, như một biện pháp phòng ngừa chung trước khi bảo trì CNC, hãy sao lưu nội dung SRAM của CNC (thông số, chương trình, dữ liệu dao) và chương trình bậc thang PMC. Sau khi lắp bảng thay thế, hãy xác minh tất cả các chức năng của bảng vận hành — phản hồi bằng nút nhấn, đèn báo và hoạt động của tay quay — trước khi đưa máy trở lại sản xuất.
