| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-2003-0311 |

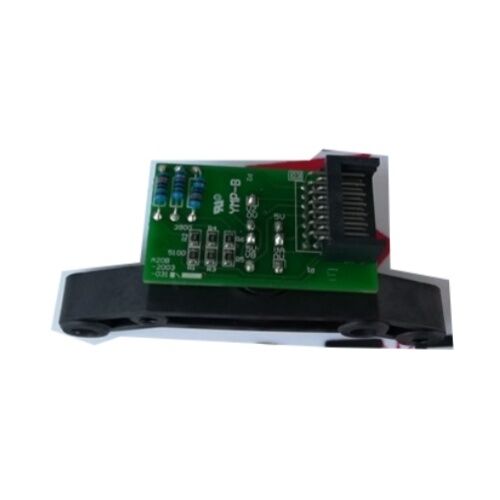

CácA20B-2003-0311là cảm biến PCB tạo thành trái tim củaBộ cảm biến động cơ trục kiểu FANUC MZi A860-2110-V001Hai số phần này là không thể tách rời trong thực tế: A860-2110-V001 là đơn vị cảm biến hoàn chỉnhvà PCB ?? trong khi A20B-2003-0311 là bảng mạch đặc biệt được lắp đặt bên trong nó. Hầu hết các nhà cung cấp liệt kê cả hai số cùng nhau bởi vì khi cảm biến được đặt hàng, các tàu lắp ráp hoàn chỉnh.bạn sẽ nhìn vào cùng một thành phần.
Đây là mộtThiết bị phản hồi thu âm từ tính- một cảm biến 12 chân được sử dụng để đo tốc độ và vị trí trục trên FANUCĐộng cơ xoắn ốc dòng αiNó thay thế một bộ cảm biến gốc bị hỏng hoặc bị hỏng và khôi phục toàn bộ kiểm soát vòng xoắn kín trên máy CNC nó được gắn vào.
Mỗi khi một động cơ spindle FANUC αi quay, cảm biến này sẽ tạo ra dữ liệu.Nó phát hiện được sự xoay của một bánh xe mục tiêu từ tính kết nối với trục động cơ và chuyển đổi chuyển động đó thành một dòng tín hiệu kỹ thuật số mà bộ khuếch đại trục đọc liên tụcTừ những tín hiệu đó, bộ khuếch đại biết hai điều: tốc độ quay của trục và chính xác vị trí của nó trong mỗi vòng quay.
Dữ liệu tốc độ giữ cho bộ điều khiển tốc độ vòng kín hoạt động và trục giữ tốc độ mục tiêu của nó mà không săn bắn hoặc rơiDữ liệu vị trí cho phép một cái gì đó đòi hỏi nhiều hơn:Tấn cứng và cắt sợi, nơi mà máy CNC phải đồng bộ hóa vòng xoay trục với chuyển động trục Z để tạo ra độ cao sợi chính xác.điều khiển cần phải biết vị trí góc của trục trong một vòng quay duy nhấtCảm biến MZi cung cấp độ phân giải vị trí đó.
Nếu mất cảm biến do ô nhiễm, lỗi PCB, hư hỏng kết nối hoặc va chạm cơ học và máy CNC mất cả hai.và cho bất kỳ hoạt động sợi, sản xuất dừng lại cho đến khi cảm biến được thay thế.
Cảm biến A860-2110-V001 / A20B-2003-0311 được gắn ở phía sau của động cơ trục FANUC αi, được đặt bên dưới bộ máy quạt làm mát.
Mối quan hệ giữa vòng mục tiêu và PCB cảm biến là một thiết kế không tiếp xúc, không có bàn chải, không có bề mặt mòn giữa các yếu tố quay và tĩnh.Những gì phân hủy theo thời gian thường là PCB chính nó (thâm nhập chất làm mátĐiều này làm cho cảm biến có thể thay thế độc lập với động cơ trong hầu hết các kịch bản hỏng.
Các bộ phận cảm biến FANUC gốc có giá OEM đáng kể, thường làm cho một sự kiện thời gian ngừng hoạt động của máy hoàn toàn tốn kém hơn so với việc sửa chữa thực sự cần thiết. Aftermarket and compatible replacement units for the A860-2110-V001 / A20B-2003-0311 are manufactured to the same functional specification and serve the same feedback role within the spindle drive system.
Từ khóa làtương thích- không giống hệt nhau trong mọi thành phần, nhưng tương đương về mặt điện và cơ học khi cần thiết.và các kích thước vật lý gắn kết tất cả phù hợp với ban đầuKhi được lắp đặt chính xác, bộ khuếch đại không thể phân biệt một đơn vị bán hàng chất lượng từ hàng nhà máy.
Điều quan trọng khi lựa chọn một cảm biến sau thị trường là liệu nhà cung cấp đã thử nghiệm đơn vị chống lại một động cơ xoắn FANUC hoạt động trong điều kiện hoạt động thực tế,nhưng thử nghiệm động ở tốc độ trục đại diện. thử nghiệm tĩnh phát hiện các lỗi chết. thử nghiệm động phát hiện các vấn đề thâm nhập hơn: tiếng ồn tín hiệu chỉ xuất hiện trong vòng quay,đếm sai ở RPM cao, mức đầu ra biên hoạt động ở tốc độ chậm nhưng tạo ra báo động khuếch đại ở tốc độ cắt đầy đủ.
Một ghi chú vềA20B-2200-0751: đây là một số bộ phận FANUC mới hơn phục vụ như là sự thay thế hiện tại cho bộ A20B-2003-0311 / A860-2110-V001.Cả bản gốc và người kế nhiệm của nó đều được tham chiếu chéo rộng rãi trên thị trườngNếu bạn mua một đơn vị phụ tùng, hãy xác nhận rằng sản phẩm của nhà cung cấp tương thích với cả hai chỉ định trước khi đặt hàng.
Cảm biến A860-2110-V001 được thiết kế để sử dụng với FANUCMáy tăng cường trục αi-series, bao gồm loạt αiSP là thiết bị tiêu chuẩn trên một cơ sở lắp đặt rộng lớn của các trung tâm gia công dọc, trung tâm gia công ngang và trung tâm quay chạy FANUC Series 0i, 16i, 18i,30i, và 31i điều khiển.
Cảm biến kết nối với bộ khuếch đại trục thông quaBến cuối JY2, sử dụng cáp phản hồi trục. cáp này là một mặt hàng riêng biệt các tàu cảm biến không có cáp trong cấu hình tiêu chuẩn, vì vậy nếu cáp bị hư hỏng, nó phải được cung cấp và thay thế độc lập.Tấn thương cáp đáng kiểm tra trước khi kết án cảm biến chính nó; các triệu chứng của một cáp bị hỏng giống như một PCB cảm biến bị hỏng từ quan điểm của CNC.
Hình ảnh chẩn đoán khác nhau tùy thuộc vào cách sự cố biểu hiện:
Trục trặc cứng cảm biến hoàn toàn không hoạt động.Bộ tăng cường trục mất tất cả tín hiệu phản hồi khi bật điện. CNC hiển thị báo động phản hồi trục ngay lập tức, thường với mã báo động tham chiếu độ lệch tốc độ hoặc ngắt kết nối bộ mã hóa.Không lệnh spindle sẽ được thực hiện.
Thất bại liên tục ∙ cảm biến bị suy giảm nhưng vẫn hoạt động một phần.Máy chạy nhưng biểu hiện săn trục (tăng tốc độ và phục hồi ở RPM định giá), lỗi chạm cứng khi các sợi xuất hiện không nhất quán trong pitch,hoặc báo động xóa trên chu kỳ điện nhưng trở lại sau khi máy nóng lênNhững lỗi nhiệt và rung động phụ thuộc mạnh mẽ vào một PCB cảm biến xuống cấp hơn là một vấn đề cáp hoặc đầu nối.
Tiếng ồn tín hiệu / ô nhiễm.Chất làm mát đã xâm nhập vào lồng cảm biến có thể gây ra các vấn đề tín hiệu gián đoạn mà không tạo ra một báo động sạch thay vào đó,bộ khuếch đại trục báo cáo thỉnh thoảng lỗi quá dòng hoặc sai lệch tốc độ dường như không liên quanNếu môi trường máy tính liên quan đến tiếp xúc chất làm mát nặng và cảm biến đã được sử dụng trong nhiều năm mà không được kiểm tra, đây là một chế độ thất bại thực tế để xem xét.
Trước khi đặt hàng thay thế, kiểm tra cáp phản hồi và đầu nối của nó ở cả hai đầu.hoặc nứt áo khoác cáp chiếm một tỷ lệ đáng kể của các lỗi cảm biến rõ ràngNếu các thử nghiệm cáp sạch và các triệu chứng vẫn còn, lắp ráp cảm biến là bước tiếp theo.
Sự sắp xếp vòng tròn mục tiêu so với mặt PCB cảm biến đòi hỏi sự chú ý trong quá trình lắp đặt. Khoảng cách quá lớn giữa mục tiêu và mặt cảm biến làm giảm cường độ tín hiệu;quá nhỏ rủi ro tổn thương tiếp xúc khi trục động cơ có bất kỳ trò chơi trục. Tiếp tục tài liệu dịch vụ của động cơ để xác định khoảng trống được chỉ định khi lắp đặt cảm biến.
Các kết nối 12-pin nên được làm sạch và kiểm tra tại thời điểm thay thế cảm biến ¢ không chỉ cắm vào. ô nhiễm dư thừa từ các đơn vị cũ thất bại,hoặc oxy hóa đã tích tụ trong các kết nối liên lạc trong nhiều năm sử dụng, có thể làm cho cảm biến mới biểu hiện các triệu chứng tương tự như cảm biến cũ.
Tốc độ xoắn của bộ cảm biến gắn phần cứng theo thông số kỹ thuật.tạo ra loại tiếng ồn gián đoạn cực kỳ khó chẩn đoán khi máy trở lại sử dụng.
Q1: Mối quan hệ giữa A20B-2003-0311 và A860-2110-V001 là gì?
Chúng không giống hệt nhau nhưng chúng mô tả cùng một bộ cảm biến khi được đặt hàng như một đơn vị hoàn chỉnh.PCB, và kết nối kết hợp. A20B-2003-0311 là đặc biệt là PCB gắn bên trong tập hợp đó. Trong thực tế,hầu hết các nhà cung cấp vận chuyển cảm biến hoàn chỉnh (A860-2110-V001) khi một số phần được đặt hàng, vì PCB về mặt kỹ thuật không được bán riêng biệt như một mặt hàng độc lập.Cả hai tham chiếu chéo xuất hiện trong danh sách cho cùng một sản phẩm bởi vì người mua thường tìm kiếm bằng cách sử dụng bất kỳ số nào có thể nhìn thấy trên đơn vị bị hỏng hoặc trong tài liệu bộ phận của máy.
Câu 2: A20B-2200-0751 là một thay thế trực tiếp cho A20B-2003-0311 / A860-2110-V001?
Vâng. A20B-2200-0751 là số bộ phận FANUC được cập nhật thay thế bộ A20B-2003-0311 / A860-2110-V001.Nó tương đương về chức năng và phù hợp với các vị trí gắn máy tương tự với cùng một giao diện 12 chânNếu bạn mua một cảm biến OEM hoặc thị trường hậu mãi và nhà cung cấp cung cấp A20B-2200-0751 thay thế cho A20B-2003-0311, sự thay thế đó là hợp lệ.Xác nhận với nhà cung cấp rằng đơn vị đã được xác minh với hệ thống khuếch đại trục FANUC αi trước khi mua.
Q3: Làm thế nào tôi biết liệu cảm biến đã thất bại hoặc nếu vấn đề là trong cáp phản hồi?
Cách tiếp cận thực tế nhất là đổi hoặc thử nghiệm cáp trước, vì cáp rẻ hơn nhiều so với cảm biến và lỗi cáp gây ra các biểu hiện báo động giống hệt nhau.Ngắt kết nối cáp phản hồi tại đầu tăng cường trục và kiểm tra các chân cho ăn mòn, uốn cong, hoặc ô nhiễm.Kiểm tra tính liên tục của mỗi dây dẫn trong cáp được bảo vệ từ đầu này đến đầu kiaNếu cáp kiểm tra sạch sẽ, và chuyển sang một cáp tốt được biết đến (nếu có) không xóa báo động, các cảm biến PCB là điểm thất bại tiếp theo có khả năng nhất.Các lỗi động chỉ xuất hiện ở tốc độ và rõ ràng ở trạng thái yên tĩnh thường là vấn đề PCB cảm biến hơn là lỗi cáp.
Q4: Một cảm biến thay thế sau thị trường sẽ hoạt động chính xác với một điều khiển FANUC 0i hoặc 30i series?
Bộ cảm biến giao tiếp với bộ khuếch đại trục không trực tiếp với điều khiển CNC.Miễn là bộ khuếch đại là một bộ khuếch đại trục αi-series (αiSP series) và cảm biến cung cấp định dạng tín hiệu MZi đúng trên đầu ra 12-pinCác điều khiển FANUC 0i, 16i, 18i, 30i và 31i đều giao tiếp với bộ khuếch đại αiSP thông qua một giao diện hàng loạt;bộ khuếch đại lần lượt xử lý phản hồi cảm biến thô bên trongMột cảm biến chất lượng sau thị trường sản xuất tín hiệu chính xác sẽ hoạt động minh bạch trên tất cả các thế hệ điều khiển này.
Q5: Những biện pháp phòng ngừa xử lý nào cần thiết khi lưu trữ hoặc vận chuyển cảm biến trước khi lắp đặt?
Các bộ cảm biến PCB chứa các thành phần nhạy cảm với tĩnh và nên được lưu trữ trong bao bì bảo vệ ESD.có thể bị ảnh hưởng bởi các trường từ bên ngoài mạnh tránh lưu trữ cảm biến gần nam châm vĩnh viễn, biến áp, hoặc các thành phần từ tính khác, vì phơi nhiễm trường có thể ảnh hưởng đến tính chất của mục tiêu từ tính.các chân kết nối dễ bị ăn mòn trong điều kiện ẩmNếu cảm biến được trả lại như một đơn vị bị lỗi để đánh giá sửa chữa, đảm bảo các kết nối được bảo vệ bằng một nắp bụi hoặc bọc nắp kết nối trong quá trình vận chuyển,như pin thiệt hại trong quá trình vận chuyển là một nguyên nhân phổ biến của cảm biến đến cơ sở sửa chữa trong tình trạng tồi tệ hơn khi họ rời khỏi máy.
