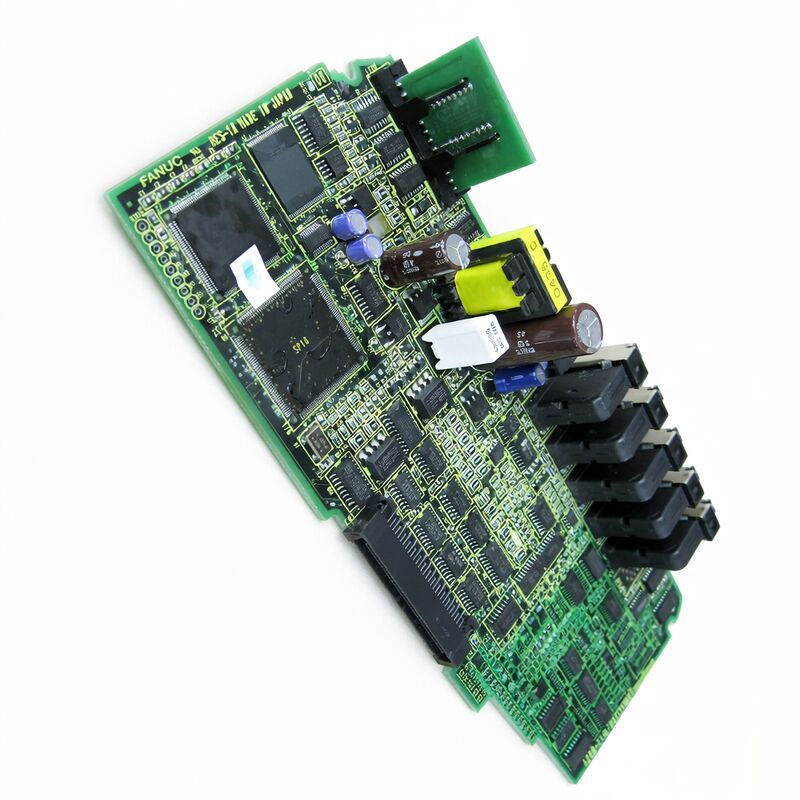

Fanuc A20B-2100-0800 bảng PCB trong tình trạng tốt A20B21000800 A2OB-21OO-O8OO

FANUC A20B-2100-0800

Bo mạch điều khiển mô-đun trục chính Alpha i cho bộ truyền động SPMC i loại A

Tổng quan sản phẩm

FANUC A20B-2100-0800 là một bo mạch điều khiển mô-đun trục chính được sử dụng trong dòng mô-đun trục chính Alpha i. Nó được xác định là bảng điều khiển trục chính cho mô-đun trục chính Alpha i loại A và liên quan đến bộ khuếch đại trục chính dòng SPMC i.

Điều này đặt nó vững chắc vào lớp điều khiển trục chính-trục truyền động, không nằm trong phần bộ xử lý CNC chính hoặc phía giao diện người vận hành của máy.

Bo mạch này được sử dụng trong các ứng dụng mô-đun trục chính Alpha i 200V và được liệt kê với dải mô-đun từ 2,2 kW đến 100 HVi.

Trong thực tế, các giá trị đó mô tả gia đình mô-đun trục chính mà nó hỗ trợ chứ không phải là mức tiêu thụ điện của bản thân bo mạch.

Đối với kỹ sư dịch vụ, sự khác biệt đó rất quan trọng vì bo mạch được chọn theo gia đình và loại bộ khuếch đại, chứ không phải theo ngoại hình chung.

Một bo mạch như A20B-2100-0800 thường được mua khi phần cứng bộ khuếch đại trục chính vẫn còn giá trị sửa chữa và bo mạch điều khiển phù hợp là cần thiết để khôi phục cấu trúc trục chính-trục truyền động Alpha i ban đầu.

Điều đó làm cho nó phù hợp tự nhiên cho việc trao đổi bo mạch, đại tu bộ khuếch đại trục chính và bảo trì lâu dài các hệ thống truyền động FANUC đã cài đặt.

Bảng thông số

Ứng dụng

A20B-2100-0800 phù hợp nhất cho sửa chữa bộ khuếch đại trục chính Alpha i, đặc biệt là khi máy sử dụng mô-đun trục chính SPMC i loại A và mục tiêu dịch vụ là giữ nguyên kiến trúc trục chính-trục truyền động ban đầu.

Nó phù hợp cho việc sửa chữa cấp bo mạch, phục hồi mô-đun trục chính và hàng tồn kho bảo trì cho các máy FANUC vẫn dựa vào phần cứng trục chính Alpha i.

Nó cũng hoạt động tốt trong các chương trình sửa chữa trao đổi, khắc phục sự cố điều khiển trục chính và hỗ trợ các hệ thống mô-đun trục chính 200V khi việc thay thế toàn bộ bộ khuếch đại là không cần thiết hoặc không kinh tế.

Trong bảo trì hàng ngày, bo mạch hữu ích nhất khi lỗi được truy tìm đến phần điều khiển của bộ khuếch đại trục chính chứ không phải đến bộ CNC rộng hơn hoặc phía động cơ.

Câu hỏi thường gặp

Q1: A20B-2100-0800 là loại bo mạch gì?
Đây là bo mạch điều khiển trục chính cho mô-đun trục chính Alpha i, được xác định cụ thể với các ứng dụng bộ khuếch đại trục chính SPMC i loại A.

Q2: Bo mạch này là một phần của bộ khuếch đại trục chính hay bo mạch chủ CNC?
Nó thuộc về phần bộ khuếch đại trục chính. Chức năng của nó gắn liền với điều khiển trục chính-trục truyền động, vì vậy nó không nên được coi là bo mạch CPU CNC chính hoặc bo mạch điều khiển đa năng.

Q3: "Loại A" có nghĩa là gì ở đây?
Trong ngữ cảnh này, Loại A xác định gia đình mô-đun trục chính mà bo mạch được thiết kế cho.

Nó là một chỉ định phù hợp và ứng dụng cho mô-đun trục chính Alpha i, đó là lý do tại sao việc khớp mô hình chính xác là quan trọng trong quá trình bảo trì.

Q4: Các số liệu 2,2 kW đến 100 HVi có mô tả chính bo mạch không?
Không. Các số liệu đó mô tả dải mô-đun trục chính mà bo mạch được sử dụng cùng, chứ không phải mức tiêu thụ điện của bản thân bo mạch.

Để mua và sửa chữa, các mã định danh quan trọng hơn là mã sản phẩm, gia đình trục chính Alpha i và sự phù hợp của SPMC i loại A.

Q5: Cần kiểm tra những gì trước khi thay thế bo mạch này?
Xác nhận số bo mạch chính xác, xác minh gia đình và loại bộ khuếch đại trục chính, kiểm tra khu vực đầu nối và phần cứng bộ khuếch đại xung quanh, và đảm bảo lỗi thực sự nằm ở bo mạch điều khiển chứ không phải ở phần nguồn hoặc mạch trục chính bên ngoài.
