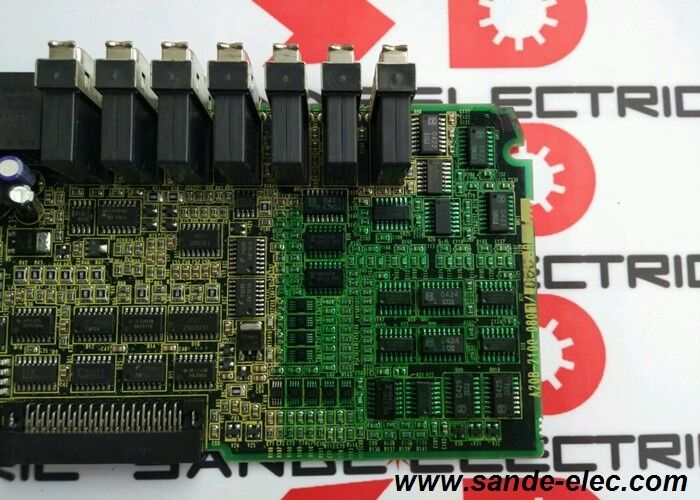

Bảng FANUC sử dụng A20B-2100-0801 được thử nghiệm A20B21000801 A2OB-21OO-O8O1

FANUC A20B-2100-0801 | PCB điều khiển bộ khuếch đại trục chính dòng SPM — Dòng A20B-2100 / Đã ngừng sản xuất

Trí tuệ truyền động trục chính trong dòng A20B-2100

A20B-2100-0801 là PCB điều khiển bên trong các mô-đun bộ khuếch đại trục chính dòng SPM của FANUC. Trong kiến ​​trúc hai bo mạch của SPM, bo mạch dòng A20B-2100 là lớp thông minh — nó xử lý vòng điều khiển mô-men xoắn và tốc độ trục xoay, quản lý các tín hiệu cổng PLC cho các bóng bán dẫn điện, xử lý phản hồi của bộ mã hóa trục xoay, đồng thời quản lý việc phát hiện và báo cáo cảnh báo cho hệ thống truyền động trục chính.

SPM (Mô-đun động cơ trục chính) là bộ khuếch đại điều khiển động cơ trục chính của máy CNC - trục chịu trách nhiệm về tốc độ cắt. Khi PCB điều khiển bị lỗi bên trong SPM, toàn bộ phần trục chính sẽ không hoạt động. CNC tạo ra cảnh báo trục chính và máy không thể thực hiện các thao tác cắt, ngay cả khi tầng công suất trục chính và động cơ còn nguyên vẹn về mặt vật lý. Thay thế bảng điều khiển trong khi vẫn giữ lại tầng nguồn đang hoạt động là phương pháp bảo trì ở cấp độ thành phần nhằm tránh phải thay thế toàn bộ mô-đun SPM.

Thông số kỹ thuật chính

Dịch vụ cấp độ hội đồng quản trị - Điều này cho phép điều gì

Mô-đun SPM chứa hai lớp bo mạch có thể tách rời: PCB điều khiển (A20B-2100-0801) và bảng nối dây/nguồn kết nối với các bóng bán dẫn công suất động cơ trục chính. Hai bo mạch này bị hỏng do các cơ chế khác nhau và có thể được bảo trì độc lập.

Cảnh báo bảng điều khiển - lỗi giao tiếp, lỗi khởi tạo, mã cảnh báo trục chính cho biết phần mềm ổ đĩa hoặc quá trình xử lý phản hồi không thành công - trỏ tới A20B-2100-0801. Báo động bảng điện - quá dòng bóng bán dẫn, mất pha, lỗi bus - chỉ vào bảng dây/bảng nguồn.

Việc xác định bo mạch nào bị lỗi trước khi đặt hàng sẽ tránh được việc thay thế linh kiện tốt không cần thiết. Lỗi thẻ điều khiển xuất hiện dưới dạng mã cảnh báo trục chính khi khởi động hoặc hoạt động bất thường của trục xoay mà không thể giải quyết bằng cách kiểm tra động cơ hoặc cáp.

Câu hỏi thường gặp

Câu hỏi 1: A20B-2100-0801 là gì và vai trò của nó trong hệ thống trục chính là gì?

Đây là PCB điều khiển bên trong bộ khuếch đại trục chính dòng SPM của FANUC. Nó xử lý vòng điều khiển mô-men xoắn và tốc độ trục chính, xử lý phản hồi của bộ mã hóa, tạo ra các lệnh điều khiển xung điện đến các bóng bán dẫn điện và quản lý các cảnh báo trục xoay. Khi bo mạch này bị lỗi, mô-đun SPM không thể điều khiển trục chính ngay cả khi tầng nguồn và động cơ hoạt động tốt.

Câu hỏi 2: Làm thế nào để phân biệt lỗi PCB điều khiển với lỗi cấp nguồn trục chính?

Lỗi bảng điều khiển thường tạo ra mã cảnh báo trục chính vẫn tồn tại sau khi xác nhận tình trạng cuộn dây động cơ và tính toàn vẹn của cáp bộ mã hóa. Các lỗi giai đoạn nguồn tạo ra cảnh báo quá dòng, IPM bóng bán dẫn hoặc lỗi bus xuất hiện bất kể kết nối động cơ. Nếu cảnh báo trục xoay xuất hiện khi động cơ bị ngắt kết nối, lỗi nằm ở thẻ điều khiển chứ không phải ở động cơ hoặc cáp.

Câu hỏi 3: Việc thay thế A20B-2100-0801 có cần nhập lại thông số trục xoay không?

Các thông số động cơ trục chính được lưu trữ trong SRAM của bộ điều khiển CNC, không phải trong PCB điều khiển bộ khuếch đại trục chính. Đối với việc thay thế bo mạch tương tự, các thông số trục xoay không bị ảnh hưởng. Xác minh các thông số loại động cơ trục chính được đặt chính xác trong CNC sau khi lắp đặt và xác nhận hoạt động trục chính bình thường ở tốc độ giảm trước khi quay lại sản xuất.

Câu hỏi 4: Cần kiểm tra những gì trên A20B-2100-0801 đã qua sử dụng trước khi lắp đặt?

Kiểm tra bo mạch xem có hư hỏng linh kiện, vùng bị cháy hoặc tụ điện bị sưng không. Kiểm tra tất cả các chân kết nối xem có bị ăn mòn hoặc hư hỏng vật lý không. Xác nhận rằng nhà cung cấp đã kiểm tra chức năng bo mạch trong mô-đun SPM trực tiếp với động cơ trục chính đang chịu tải - thử nghiệm bật nguồn trên băng ghế dự bị mà không tải động cơ không xác minh hiệu suất của vòng điều khiển trong các điều kiện hoạt động.

Câu hỏi 5: A20B-2100-0801 có nguồn gốc ở đâu sau khi ngừng sản xuất?

Thông qua thị trường hậu mãi FANUC SPM — các chuyên gia về linh kiện bộ khuếch đại trục chính CNC và các đại lý linh kiện FANUC truyền thống. Xác nhận cụ thể A20B-2100-0801 từ nhãn của bo mạch. Mô-đun SPM phục vụ các loại công suất trục chính khác nhau; các biến thể A20B-2100 liền kề phục vụ các cấu hình SPM khác nhau và không thể thay thế cho nhau.
