Mô-đun CPU FANUC A20B-3300-0293 | 486 với 16MB DRAM — Dòng A20B-3300, Card xử lý CNC dòng i cho bộ điều khiển 15i/16i/18i/21i, Xuất xứ Nhật Bản

Tổng quan

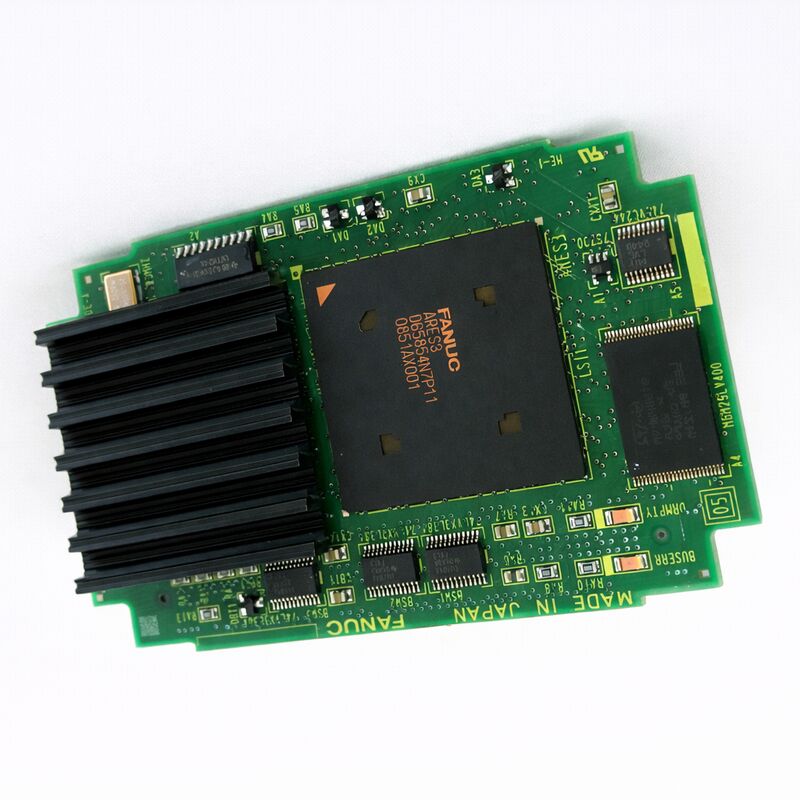

Mô-đun CPU FANUC A20B-3300-0293 là một mô-đun xử lý 486 — card cắm "bộ não" cho các bộ điều khiển CNC dòng i của FANUC. Nằm bên trong khung của bộ điều khiển CNC trên bo mạch CPU chính, mô-đun nhỏ gọn này quyết định tốc độ xử lý các khối chương trình của CNC, tốc độ hoàn thành các phép tính nội suy và mức độ mượt mà mà hệ thống quản lý sự phối hợp đa trục đồng thời.Kiến trúc bộ xử lý 486DX, mặc dù hiện nay đã lỗi thời theo tiêu chuẩn máy tính tiêu dùng, nhưng đã đại diện cho một nền tảng mạnh mẽ và đã được chứng minh cho các ứng dụng điều khiển thời gian thực công nghiệp trong thế hệ CNC dòng i — và các máy chạy các bộ điều khiển này tiếp tục sản xuất các bộ phận chính xác hàng ngày trên toàn thế giới.Gia đình mô-đun A20B-3300 bao gồm các mô-đun xử lý và bộ nhớ dòng i của FANUC, với các số hiệu bộ phận khác nhau cung cấp các thế hệ bộ xử lý và dung lượng bộ nhớ khác nhau để hỗ trợ các cấu hình CNC khác nhau.

A20B-3300-0293 là một trong những biến thể 486 với 16MB DRAM trong gia đình này — một cấu hình đã được triển khai rộng rãi trong các bộ điều khiển CNC Dòng 15i, 16i, 18i và 21i trên cả hai thế hệ phần cứng A (dòng i thế hệ đầu tiên) và B (model B).

Các máy được trang bị bộ điều khiển CNC dòng i được chế tạo trong suốt những năm cuối thập niên 1990 và trong suốt những năm 2000 bởi hầu hết các nhà sản xuất máy công cụ lớn — Mori Seiki, Mazak, Okuma, Makino, Doosan và hàng trăm nhà sản xuất khác.

Tổng số lượng cài đặt là rất lớn và nhiều máy trong số này vẫn tiếp tục hoạt động sản xuất, tạo ra nhu cầu liên tục đối với các mô-đun CPU dòng A20B-3300 khi các thiết bị điện tử cũ đi.

Thông số kỹ thuật chính

Thông số

Giá trị

Phần mềm CNC dòng i của FANUC được phát triển đặc biệt cho kiến trúc bộ xử lý này — phần mềm hệ thống, các thuật toán nội suy, các giao thức truyền thông servo (bao gồm FSSB) và động cơ thực thi PMC đều chạy trên phần cứng này và không được thiết kế cho, cũng như không được chuyển sang, bất kỳ kiến trúc bộ xử lý nào khác.

Không có đường nâng cấp lên bộ xử lý hiện đại nhanh hơn — A20B-3300-0293 (hoặc một biến thể tương thích trực tiếp) là những gì bộ điều khiển cần.

Kiến trúc của 486DX cung cấp các khả năng quan trọng đối với các ứng dụng CNC thời kỳ đó: một đơn vị dấu phẩy động (FPU) tích hợp trên chip, cho phép tính toán nội suy lượng giác mà không cần bộ đồng xử lý toán học bên ngoài; hiệu suất số nguyên đủ để thực hiện quét logic thang máy PMC ở tốc độ cần thiết cho điều khiển máy phản ứng nhanh; và các đặc điểm bus bộ nhớ tương thích với các mẫu truy cập dữ liệu thời gian thực của hoạt động CNC.

DRAM 16MB trên mô-đun là bộ nhớ làm việc cho tất cả các phép tính CNC đang hoạt động.

Thực thi chương trình, truy xuất tham số, bộ đệm lệnh chuyển động và bảng dữ liệu PMC đều sử dụng bộ nhớ này.

Khi FANUC mở rộng bộ tính năng dòng i thông qua các phiên bản phần mềm kế tiếp, yêu cầu bộ nhớ đã tăng lên — cấu hình 16MB hỗ trợ bộ tính năng đầy đủ của dòng i trong thế hệ của nó, trong khi các cấu hình trước đó với ít DRAM hơn đã hạn chế các tùy chọn nào có thể hoạt động đồng thời.

Mô-đun CPU so với Mô-đun bộ nhớ — Hiểu về Gia đình A20B-3300

Một nguồn gây nhầm lẫn phổ biến khi bảo trì các bộ điều khiển CNC dòng i là sự phân biệt trong gia đình A20B-3300 giữa mô-đun CPU (chứa bộ xử lý) và mô-đun chỉ bộ nhớ (chứa chỉ DRAM hoặc SRAM). A20B-3300-0293 là một mô-đun CPU — nó chứa cả bộ xử lý 486DX và 16MB DRAM trên cùng một card vật lý.

Điều này phân biệt nó với các bo mạch như A20B-3300-0310 (là một mô-đun chỉ DRAM được lắp đặt cùng với card CPU trên bo mạch CPU phụ).

Khi chẩn đoán lỗi khởi động trong bộ điều khiển dòng i, việc biết bộ điều khiển sử dụng mô-đun CPU (như -0293) hay cấu hình mô-đun CPU và bộ nhớ riêng biệt sẽ xác định bo mạch nào cần nhắm mục tiêu trước.

Một bộ điều khiển không khởi động được và hiển thị lỗi khởi động sớm trước khi màn hình khởi tạo có khả năng bị lỗi mô-đun CPU. Một bộ điều khiển khởi động một phần nhưng hiển thị lỗi liên quan đến bộ nhớ có thể bị lỗi mô-đun bộ nhớ chứ không phải lỗi mô-đun CPU.

Trình tự khởi động — Cách xác định lỗi mô-đun CPU

Các bộ điều khiển FANUC dòng i trải qua một trình tự khởi động được xác định khi bật nguồn. Các đèn LED chẩn đoán trên bo mạch CPU chính hiển thị một chuỗi mã khi hệ thống tiến hành kiểm tra tự động và khởi tạo. Hiểu trình tự này giúp cô lập các lỗi mô-đun CPU:

Khi cấp nguồn, các mã đầu tiên được tạo ra bởi ROM khởi động trên bo mạch chính — mã này chạy trước khi bộ xử lý của mô-đun CPU hoạt động đầy đủ, kiểm tra phần cứng cơ bản.

Nếu chuỗi đèn LED dừng ở một mã sớm mà thông thường sẽ tiếp tục khi mô-đun CPU bắt đầu khởi tạo, thì mô-đun CPU bị nghi ngờ.

Khi bộ xử lý 486 của mô-đun CPU bắt đầu thực thi, các mã sẽ tiến triển nhanh hơn qua quá trình kiểm tra tự động của hệ thống.

Nếu trình tự dừng ở một mã ở giữa quá trình này, mã cụ thể sẽ xác định hệ thống con nào bị lỗi — sổ tay bảo trì FANUC dòng i ghi lại ý nghĩa của từng mã.

Nếu bo mạch hiển thị khởi tạo nhưng chỉ hiển thị màn hình tối hoặc lỗi hệ thống trên màn hình, thì mô-đun CPU ít nhất đã bắt đầu và đạt đến điểm mà nó có thể xuất dữ liệu hiển thị — điều này nghịch lý gợi ý một nguồn lỗi khác nếu bản thân mô-đun CPU là đối tượng bị nghi ngờ.

Câu hỏi thường gặp

Q1: Bộ điều khiển dòng i hiển thị "Chuỗi đèn LED dừng ở giai đoạn sớm" khi bật nguồn và không bao giờ đạt đến màn hình hoạt động bình thường. Làm thế nào để xác nhận mô-đun CPU là nguyên nhân?

Đối chiếu mã đèn LED với sổ tay bảo trì FANUC dòng i cho mẫu CNC cụ thể. Nếu mã chỉ ra lỗi khởi tạo CPU, thì A20B-3300-0293 bị nghi ngờ.

Là một bài kiểm tra thực tế: nếu một mô-đun CPU đã biết là tốt từ một máy hoạt động giống hệt được lắp đặt tạm thời và trình tự tiến triển bình thường, thì mô-đun ban đầu được xác nhận là bị lỗi. Cũng kiểm tra các đầu nối cạnh của mô-đun và ổ cắm trên bo mạch chính xem có bị nhiễm bẩn hoặc hư hỏng vật lý không trước khi kết luận bản thân mô-đun đã bị lỗi.

Q2: A20B-3300-0293 có tương thích với cả hai thế hệ phần cứng Dòng 16i-A và 16i-B không?

Gia đình mô-đun CPU A20B-3300 bao gồm nhiều thế hệ phần cứng dòng i. Việc -0293 có tương thích với cả 16i-A và 16i-B hay không phụ thuộc vào bo mạch chủ và phiên bản phần mềm hệ thống cụ thể. Trong gia đình, các hậu tố số hiệu bộ phận khác nhau (như -0290, -0291, -0293, -0295) có thể liên quan đến các thế hệ phần cứng khác nhau hoặc các tiêu chuẩn kết nối bo mạch chủ.

Xác minh khả năng tương thích với danh sách phần cứng của máy cụ thể trước khi đặt hàng.

Tài liệu điện của máy phải liệt kê số hiệu bộ phận mô-đun CPU chính xác được lắp đặt tại nhà máy.

Q3: Sau khi thay thế A20B-3300-0293, CNC khởi động nhưng hiển thị xử lý khối chậm hơn trước. Mô-đun CPU có thể bị lỗi không?

Nếu CNC khởi động và hoạt động nhưng xử lý khối có vẻ chậm, thì mô-đun CPU đang hoạt động nhưng có thể gặp sự cố với xung nhịp bộ xử lý hoặc bộ nhớ cache của nó. Thông thường hơn, sự chậm trễ rõ ràng sau khi thay thế mô-đun CPU là do lắp đặt một biến thể mô-đun CPU khác hoạt động ở xung nhịp thấp hơn hoặc có ít DRAM hơn — hãy xác nhận số hiệu bộ phận của mô-đun thay thế khớp chính xác với bản gốc.

Cũng cần xem xét rằng những gì xuất hiện là "xử lý chậm hơn" sau khi thay thế bo mạch có thể thực sự là hệ thống đang thực hiện các hoạt động xác minh dữ liệu hoặc hiệu chuẩn lại trong các chu kỳ hoạt động đầu tiên của nó.

Q4: Có thể mở rộng hoặc nâng cấp 16MB DRAM trên A20B-3300-0293 bằng cách thêm mô-đun bộ nhớ riêng biệt không?

DRAM trên A20B-3300-0293 được tích hợp trên chính mô-đun CPU và không thể mở rộng độc lập.

Nếu hệ thống yêu cầu nhiều bộ nhớ làm việc hơn, tùy chọn là lắp đặt một mô-đun CPU có dung lượng cao hơn (một mô-đun có 32MB hoặc nhiều hơn DRAM nếu có cho nền tảng CNC cụ thể) hoặc lắp đặt một mô-đun DRAM bổ sung trên bo mạch CPU phụ cùng với mô-đun CPU, tuân theo các quy tắc cấu hình cụ thể được công bố trong sổ tay kết nối phần cứng của FANUC cho dòng CNC.

Q5: A20B-3300-0293 nên được lưu trữ như thế nào khi giữ làm phụ tùng thay thế?

Lưu trữ trong bao bì chống tĩnh điện gốc hoặc túi chống tĩnh điện an toàn ESD tương đương. Tránh ẩm, nhiệt độ khắc nghiệt và ánh nắng trực tiếp.

Mô-đun chứa các IC bộ xử lý CMOS và DRAM nhạy cảm với phóng tĩnh điện — ngay cả việc lưu trữ ngắn trên các bề mặt không chống tĩnh điện cũng tích tụ điện tích có thể gây hư hỏng tiềm ẩn. Điều kiện lưu trữ lý tưởng: túi chống tĩnh điện kín, môi trường khô ráo ở 10–25°C, tránh xa các nguồn từ trường (động cơ, máy biến áp) và không xếp chồng lên các PCB trần khác mà không có lớp đệm xốp giữa các bo mạch.
