| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-8100-0462 |
Số phần:A20B-8100-0462
Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)
Loại sản phẩm:PCB CPU chính (bảng chính gắn trên màn hình LCD)
Hệ thống tương thích:FANUC Series 210i-A CNC
Tình trạng:Được ngừng bởi nhà sản xuất

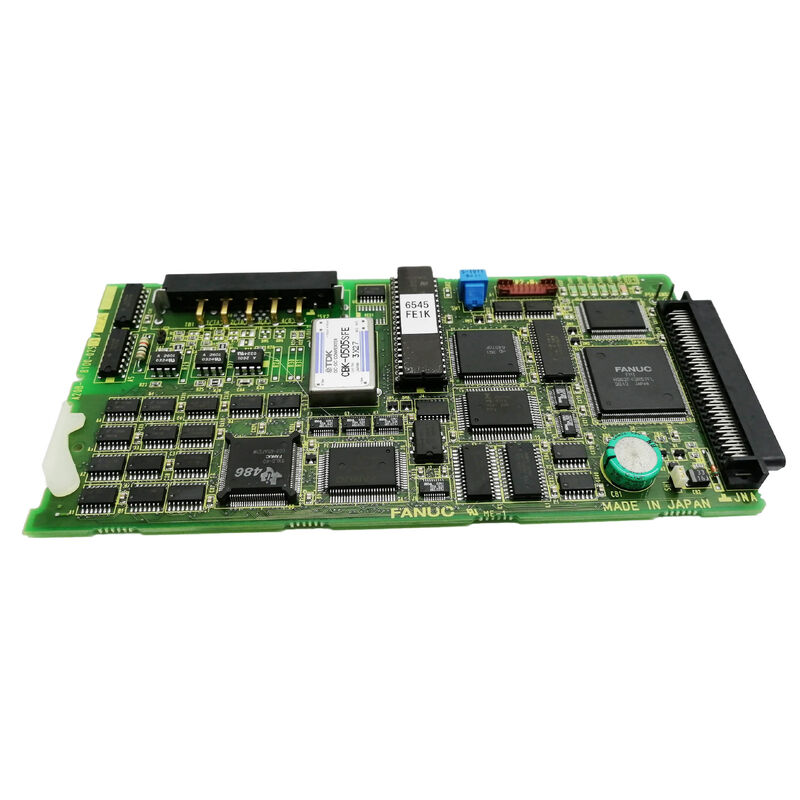

A20B-8100-0462 là PCB CPU chính gắn trên màn hình LCD cho các hệ thống CNC FANUC Series 210i-A. Trong loạt A20B-8100, bảng CPU chính là lõi tính toán của bộ điều khiển.
Nó chứa bộ xử lý trung tâm, quản lý giao tiếp giữa tất cả các hệ thống con, and integrates the interface to the LCD panel directly on the board — an integrated design that reduces cabling complexity and puts the CNC's processing power and display interface on a single assembly.
210i-A của FANUC thuộc về đầu hiệu suất cao của dòng CNC i. Liên quan đến dòng 160i/180i, chỉ định 210i bao gồm các bộ điều khiển được thiết kế cho các ứng dụng đa trục đòi hỏi.
Kiến trúc CNC mở trên các nền tảng này tích hợp xử lý PC tiêu chuẩn với khả năng điều khiển chuyển động của FANUC, cho phép giao diện người vận hành phức tạp, kết nối mạng,và các chức năng quản lý dữ liệu mở rộng cùng với điều khiển trục và trục chính xác.
A20B-8100-0462 đã ngừng sản xuất.
Máy chạy các điều khiển Series 210i-A cần bảng này phải lấy nó từ tồn kho dư thừa hoặc được tân trang.
Những máy này vẫn đang chạy trong môi trường sản xuất trên toàn cầu ̇ nhu cầu về bảng này được thúc đẩy bởi thiết bị vận hành, không phải là lợi ích lịch sử.
| Parameter | Giá trị |
|---|---|
| Số phần | A20B-8100-0462 |
| Nhà sản xuất | Tập đoàn FANUC |
| Loại sản phẩm | CPU chính PCB / bảng chính gắn trên LCD |
| Dòng bảng | A20B-8100 |
| Hệ thống tương thích | FANUC Series 210i-A |
| Thiết kế | Cài đặt trên màn hình LCD (đối diện hiển thị tích hợp) |
| Định danh | CPU chính F210 I-A / Bảng chính 210i-A điều khiển |
| Tình trạng sản xuất | Được ngừng bởi nhà sản xuất |
| Nguồn gốc | Nhật Bản |
| Nhiệt độ hoạt động | 0 ️ 55°C |
| Nhiệt độ lưu trữ | -20 60°C |
| Độ ẩm | 75% RH tối đa (không ngưng tụ) |
| Điều kiện có sẵn | Mới (thặng dư) / Được cải tạo / Được sửa chữa |
A20B-8100-0462 không phải là một bảng gắn trên kệ theo nghĩa CNC truyền thống. Nó được gắn trong đơn vị LCD / MDI
Điều này đặt CPU chính của CNC ngay phía sau màn hình hiển thị.
Phần cứng xử lý và giao diện người vận hành là một đơn vị tích hợp.
Kiến trúc này là một hướng thiết kế mà FANUC theo đuổi trong toàn bộ thế hệ i-series.Tích hợp CPU chính với bộ LCD làm cho bộ điều khiển nhỏ gọn hơn và đơn giản hóa việc lắp đặt trong tủ máy công cụ.
Nó cũng có nghĩa là thay thế bảng CPU chính đòi hỏi phải làm việc trong đơn vị LCD thay vì trong một tủ điện tử riêng biệt.
Khi A20B-8100-0462 bị hỏng, bộ LCD/MDI ngừng hoạt động như một đơn vị hoàn chỉnh.
Màn hình có thể tối, máy CNC có thể không khởi động, hoặc các chức năng cụ thể có thể không có sẵn tùy thuộc vào bản chất của lỗi.
210i-A là một nền tảng CNC có khả năng được xây dựng cho số lượng trục cao và cấu hình tùy chọn cao.
Các tính năng CNC mở trên thế hệ này cho phép phần mềm dựa trên Windows chạy cùng với lõi điều khiển chuyển động của FANUCvà tùy chỉnh máy xây dựng ứng dụng chia sẻ cùng một phần cứng như cốt lõi CNC.
Bảng CPU chính mang tải trọng xử lý môi trường kép này.
Nó phải xử lý các nhiệm vụ thời gian thực CNC ‡ vòng tròn vị trí servo, can thiệp, thực hiện PMC ‡ mà không thỏa hiệp, đồng thời hỗ trợ các chức năng phía máy tính.
A20B-8100-0462 được thiết kế cho môi trường này.
Thay thế bảng này đòi hỏi phải khôi phục môi trường phần mềm CNC.
FROM nội dung mô-đun, tham số CNC, và cấu hình phần mềm phía máy tính tất cả cần chú ý sau khi cài đặt.Các mô-đun FROM mà cắm vào bảng chính là một thành phần riêng biệt ¢ xác minh nội dung của nó là hiện tại và tương thích trước khi bật sau khi một bảng thay thế.
Bởi vì tấm này đã ngừng sản xuất, nguồn cung có sẵn là hữu hạn và thu hẹp theo thời gian.Đáng ưu tiên hơn các đơn vị không biết tình trạng được cung cấp mà không có thông tin dịch vụ.
Dòng A20B-8100 được sử dụng trên nhiều thế hệ FANUC CNC với số hậu tố khác nhau cho các mô hình khác nhau.
Không thay thế một tấm từ một mô hình khác ngay cả một tấm trông giống hệt nhau mà không xác nhận tính tương thích.
210i-A có các yêu cầu phần cứng cụ thể mà không nhất thiết phải được đáp ứng bởi các bảng từ các gia đình 160i-A hoặc 180i-A, mặc dù mối quan hệ gần gũi của các gia đình.
Câu 1: Máy CNC 210i-A không khởi động. Màn hình LCD hoàn toàn tối. Có phải A20B-8100-0462 có thể là lỗi không?
Một màn hình LCD hoàn toàn tối khi bật điện có thể chỉ ra một bảng CPU chính bị hỏng, đèn nền hoặc biến tần LCD bị hỏng hoặc lỗi nguồn cung cấp điện phía trên bảng.
Kiểm tra màn hình LED đầu tiên.
Nếu nguồn điện đạt đến bảng điều khiển nhưng màn hình LCD vẫn còn tối và CNC không khởi động, bảng CPU chính trở thành nghi phạm chính.
Một tấm bảng có dấu vết bỏng rõ ràng hoặc tổn thương thành phần xác nhận chẩn đoán.
Q2: Sau khi thay thế A20B-8100-0462, trình tự khởi động chính xác là gì?
khởi động bộ điều khiển vào màn hình BOOT (giữ các phím thích hợp trong quá trình khởi động) Phương pháp là cụ thể cho mô hình. Kiểm tra mô-đun FROM được cài đặt đúng và có thể đọc được.Nạp hoặc xác nhận phần mềm hệ thống. Rút Boot, sau đó khôi phục các thông số CNC và chương trình.
Nếu các chức năng Open CNC PC được cấu hình, hãy xác minh các cài đặt đó riêng biệt.
Câu 3: Mô-đun FROM dường như còn nguyên vẹn.
Đúng vậy, mô-đun FROM là một thành phần vật lý riêng biệt được cắm vào bảng chính. Nó giữ lại nội dung của nó độc lập với tình trạng của bảng CPU chính.
Nếu mô-đun FROM còn nguyên vẹn và nội dung của nó không bị hư hỏng, phần mềm nó chứa sẽ tải bình thường sau khi thay thế bảng.
Kiểm tra vị trí của mô-đun FROM cẩn thận sau khi cài đặt bảng chính mới sự tiếp xúc kém gây ra lỗi đọc có thể trông giống như sự hỏng.
Q4: A20B-8100-0462 có giống như các bảng được sử dụng trong hệ thống FANUC 160i-A hoặc 180i-A không?
Không. 210i-A sử dụng một bảng CPU chính cụ thể. Các mô hình i-series liên quan chia sẻ cùng một gia đình bảng A20B-8100 nhưng sử dụng số hậu tố khác nhau.
160i-A, 180i-A và 210i-A có các yêu cầu phần cứng khác nhau mặc dù kiến trúc của chúng tương tự. Chỉ cài đặt đúng số phần cho hệ thống 210i-A.
Q5: A20B-8100-0462 có thể được sửa chữa thay vì thay thế không?
Cải sửa cấp thành phần là khả thi trong nhiều trường hợp. Các lỗi phổ biến bao gồm bộ tụ điện phân thất bại (đặc biệt phổ biến trong các bảng đã được sử dụng trong nhiều năm), mạch pin bị hỏng,và bộ nhớ firmware bị hỏng.
Bảng có thiệt hại vật lý do điện giật hoặc các sự kiện cung có thể không phải là ứng cử viên sửa chữa khả thi.
Một trung tâm sửa chữa đủ điều kiện với kinh nghiệm FANUC i-series có thể đánh giá khả năng sửa chữa sau khi kiểm tra.
